帮网友问 SPI

神***

帮网友问 SPI

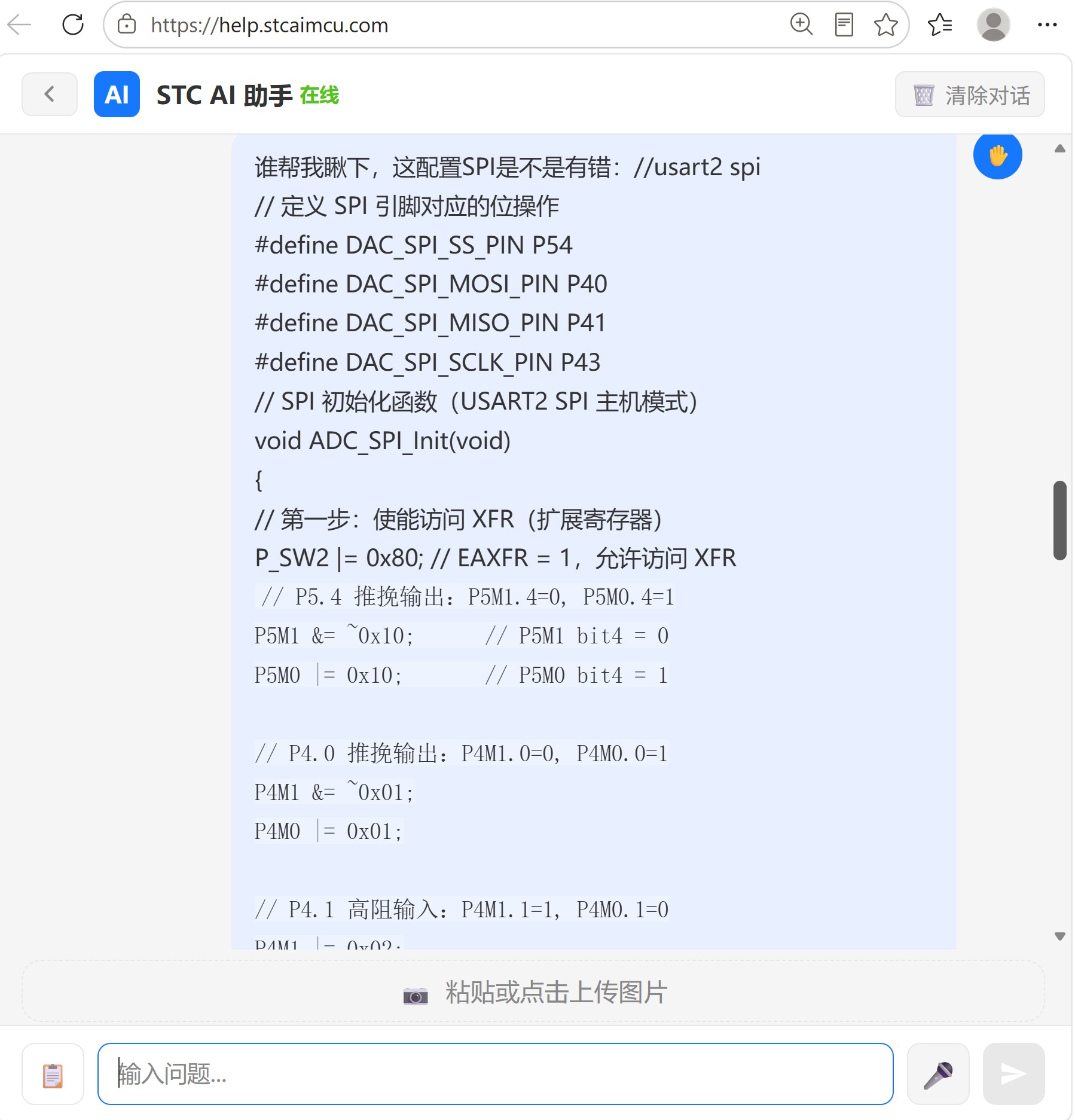

谁帮我瞅下，这配置SPI是不是有错：//usart2 spi
// 定义 SPI 引脚对应的位操作
#define DAC_SPI_SS_PIN      P54
#define DAC_SPI_MOSI_PIN    P40
#define DAC_SPI_MISO_PIN    P41
#define DAC_SPI_SCLK_PIN    P43
// SPI 初始化函数（USART2 SPI 主机模式）
void ADC_SPI_Init(void)
{
    // 第一步：使能访问 XFR（扩展寄存器）
    P_SW2 |= 0x80;      // EAXFR = 1，允许访问 XFR

    // P5.4 推挽输出：P5M1.4=0, P5M0.4=1
    P5M1 &= ~0x10;      // P5M1 bit4 = 0
    P5M0 |= 0x10;       // P5M0 bit4 = 1

    // P4.0 推挽输出：P4M1.0=0, P4M0.0=1
    P4M1 &= ~0x01;
    P4M0 |= 0x01;

    // P4.1 高阻输入：P4M1.1=1, P4M0.1=0
    P4M1 |= 0x02;
    P4M0 &= ~0x02;

    // P4.3 推挽输出：P4M1.3=0, P4M0.3=1
    P4M1 &= ~0x08;
    P4M0 |= 0x08;

    P_SW3 &= ~0x30;
    P_SW3 |= 0x20;
    S2CON = 0x10;

    USART2CR1 = 0x10;    // 使能 USART2 的 SPI 模式 (SPMOD=1)
    USART2CR1 &= ~0x40;  // DORD=0，先发高位
    USART2CR1 &= ~0x04;  // SPSLV=0，主机模式
    USART2CR1 |= 0x00;   // CPOL=0, CPHA=0
    USART2CR4 = 0x00;    // SPICKS[1:0]=00，SPI 速度为 SYSCLK/4
    USART2CR1 |= 0x08;   // SPIEN=1，使能 SPI 功能

    DAC_SPI_SS_PIN = 1;
}// SPI 发送/接收一字节（主机模式）
void  ADC_SendByte(unsigned char dat)
{
   // 写 S2BUF 启动发送
    S2BUF = dat;
    // 等待发送完成——检查 S2TI 标志（不是 SPSTAT！）
    while(!(S2CON & 0x02));   // 等待 S2TI=1
    S2CON &= ~0x02;            // 软件清零 S2TI
}


// 向 TLV5638 写入 16 位数据（高位先行）
static void TLV5638_Write_Data(u16 dat)
{
    DAC_SPI_SS_PIN = 0;                 // 拉低 SS，选中从机

    ADC_SendByte((u8)(dat >> 8));       // 发送高 8 位
    ADC_SendByte((u8)(dat));            // 发送低 8 位

    DAC_SPI_SS_PIN = 1;                 // 拉高 SS，释放从机
}

神***

神***

好的，我来帮您仔细检查一下这段 SPI 配置代码。首先我需要确认您使用的是哪一款 STC 单片机型号？从代码中看，您使用了 USART2CR1、USART2CR4、P_SW3 等寄存器，这看起来像是 STC8H 或 Ai8H 系列（或 STC32G 系列）的 USART 同步 SPI 模式。

不过，在深入分析之前，我需要先确认几个关键信息，因为您的问题中缺少了芯片型号这个关键条件：

请您补充以下信息：

1. 您使用的是哪一款具体的 STC 单片机型号？（例如 STC8H8K64U、STC8H1K08、Ai8H 等）
2. 您期望的 SPI 时钟频率是多少？（或者说您的主频 SYSCLK 是多少？）

有了这些信息，我才能对照手册精确地帮您排查寄存器配置是否正确。

---

不过，即便没有型号，我也可以先根据代码本身指出几个明显的问题：

问题 1：P_SW3 位操作逻辑有误

P_SW3 &= ~0x30;      // 清除 bit4、bit5
P_SW3 |= 0x20;       // 设置 bit5 = 1 → 即选择 01 选项

P_SW3 的 bit4、bit5 用于选择 USART2 的引脚映射。0x20 对应 0b10_0000，即 bit5=1、bit4=0，选择的是 **选项 2**。

但您定义的引脚是：

• SS → P5.4
• MOSI → P4.0
• MISO → P4.1
• SCLK → P4.3

请对照您芯片手册中 "USART2 功能脚切换" 的表格，确认 P_SW3 的 [5:4] 设置是否真的能将这些引脚映射为 USART2 的 SPI 功能。不同选项对应的引脚组不同，这里很可能选错了映射组。

问题 2：USART2CR1 的 CPOL/CPHA 配置写法冗余

USART2CR1 |= 0x00;   // CPOL=0, CPHA=0

|= 0x00 是空操作，虽然不会出错，但这样写容易让人误解。建议直接写成：

USART2CR1 &= ~0x03;  // CPOL=0, CPHA=0 (bit0=CPHA, bit1=CPOL)

问题 3：等待发送完成标志位可能不对

while(!(S2CON & 0x02));   // 等待 S2TI=1

S2CON.1 确实是 S2TI 位（发送中断标志），这个是对的。但需要注意：在 SPI 模式下，发送完成同时也意味着接收完成（因为 SPI 是同步全双工），如果您需要读取接收到的数据，应该在清零 S2TI 之前先读取 S2BUF。

问题 4：缺少接收数据的处理

您的 ADC_SendByte 函数只发送不接收。如果 TLV5638 是只写器件那没问题，但如果后续需要读取从机数据，这个函数需要改造为同时收发。

---

请您先告诉我具体的芯片型号，我就可以查手册确认 P_SW3 的引脚映射是否正确，以及 USART2CR1/USART2CR4 的寄存器位定义是否与您的芯片匹配，然后给出完整的修正代码。

---
