电路设计问题求助帖

Hell0***

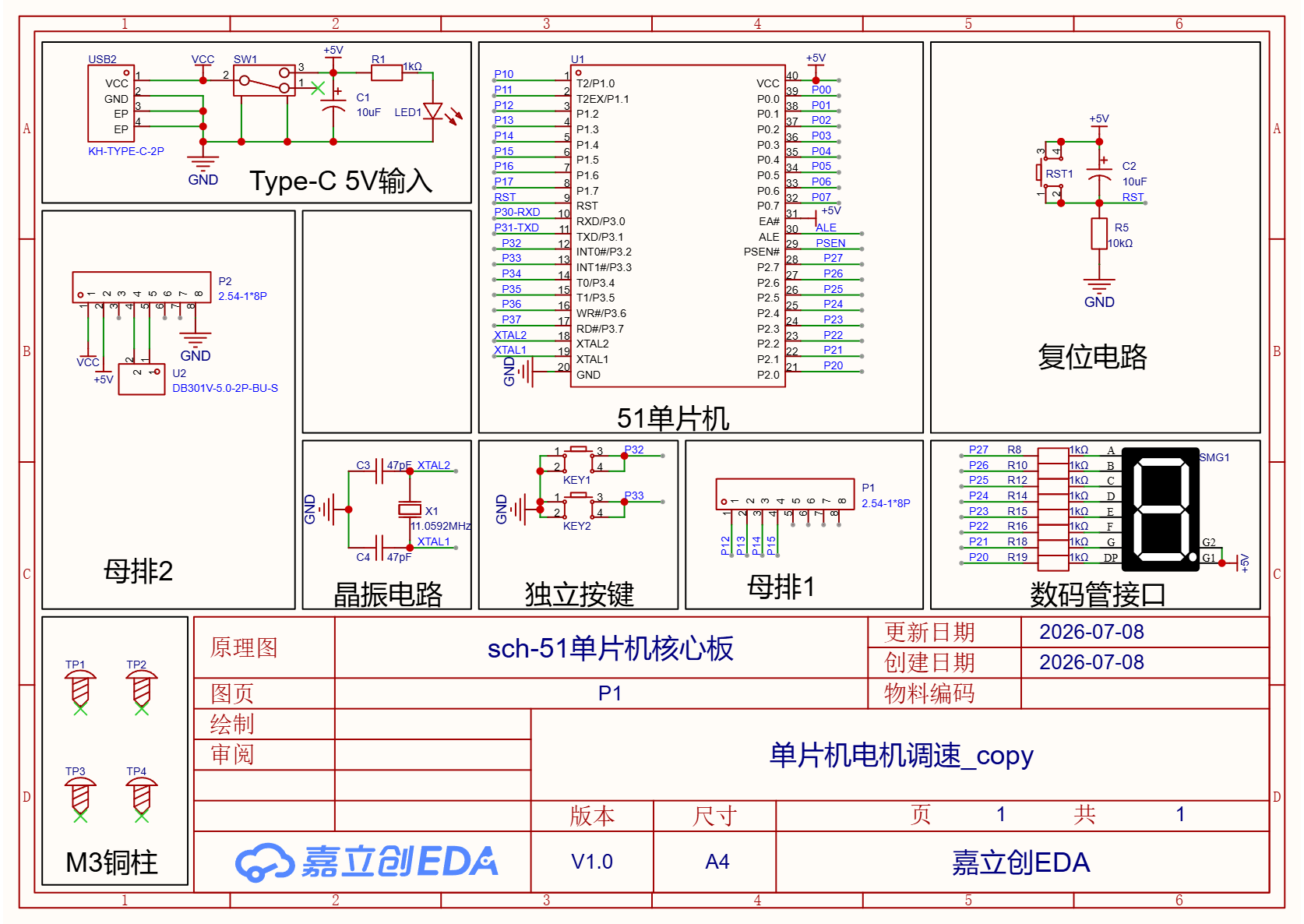

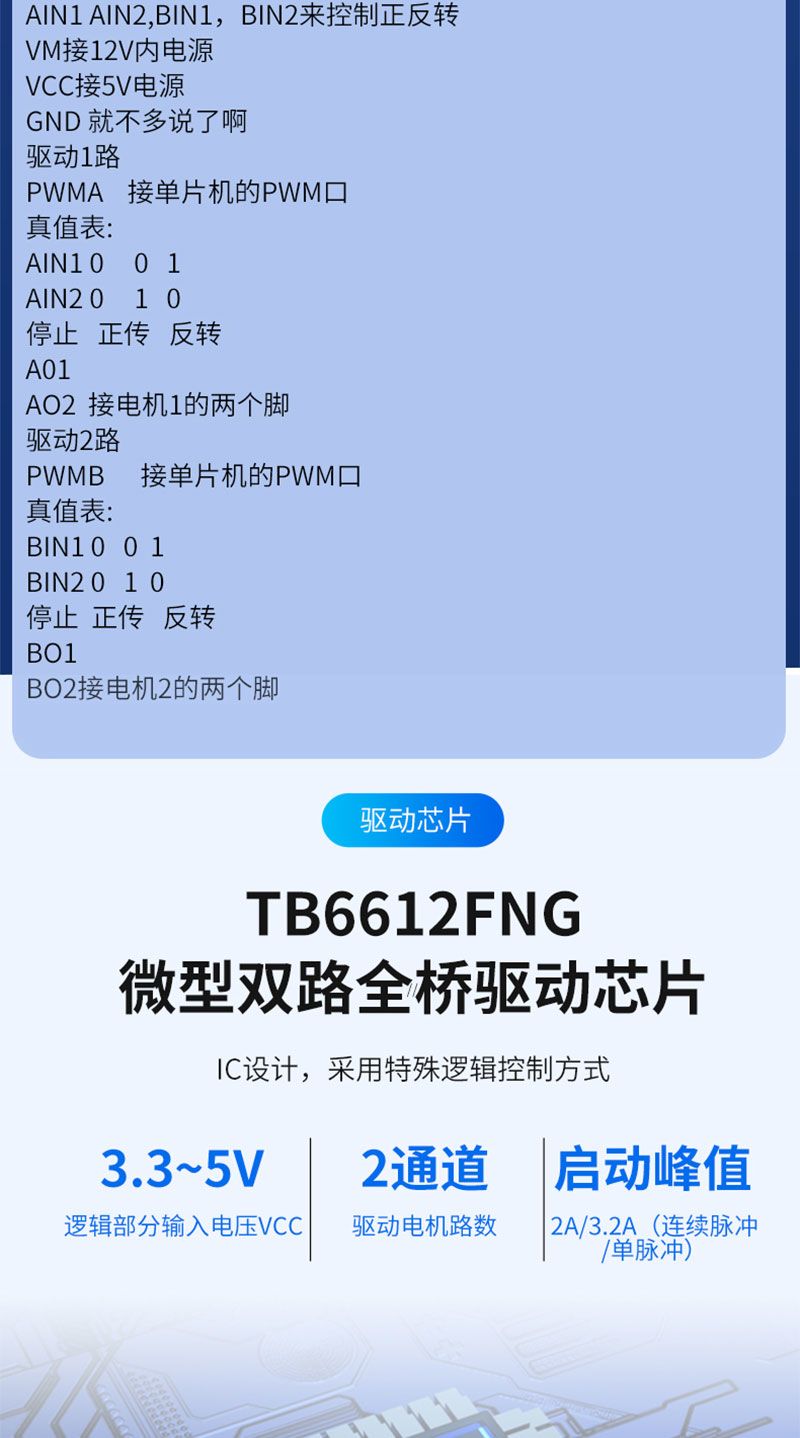

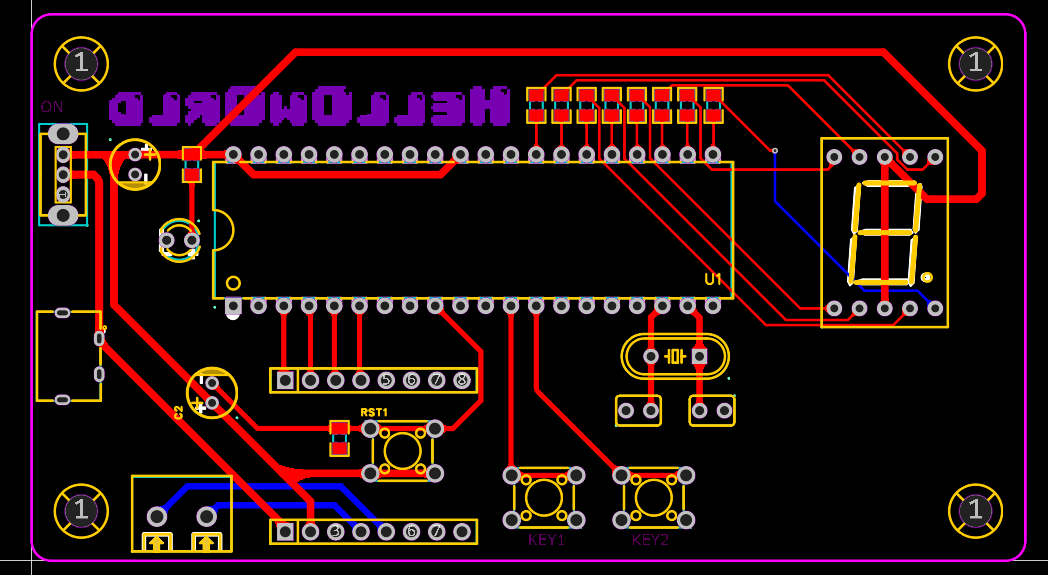

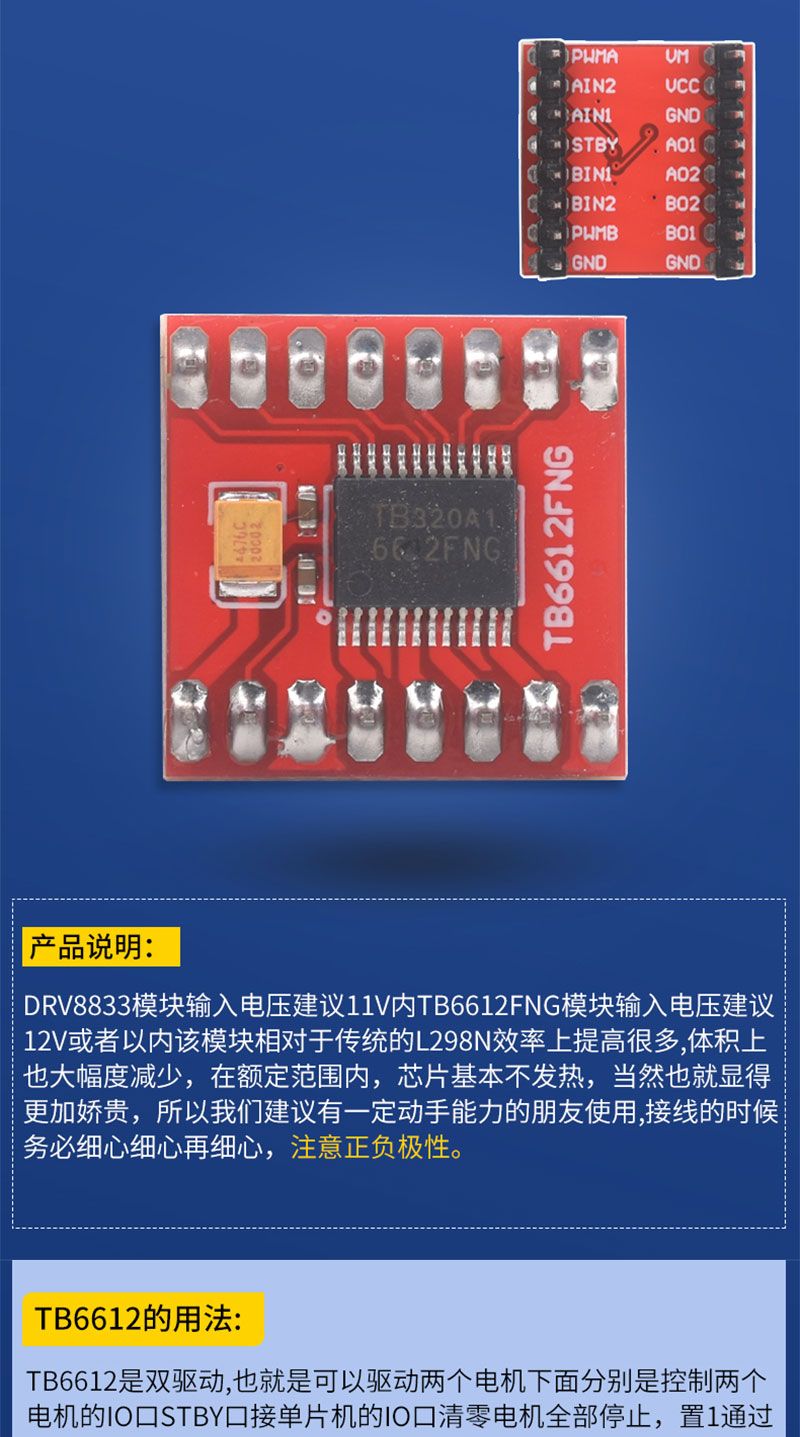

求助求助，我是个单片机菜鸟，我用stc89c52写了一个pwm简单电机控制的程序，功能是按下按钮1反转，按钮2正转，然后5级速度调节，程序已经在面包板上验证，改了一个核心板，删了一些电路，改成了自己需要的电路，排母处为插tb6612模块的地方，但是实物到手后电路短路，芯片发热严重，但是万用表测量后芯片间没有短路，请问一下各位大佬这个电路板有什么问题吗，因为程序已经在面包板上验证过可以使用了，接线逻辑也和面包板上一致

梁***

描述不清楚，哪个芯片发热？单片机还是驱动模块？

Hell0***

梁*** 发表于 2026-7-19 11:19
描述不清楚，哪个芯片发热？单片机还是驱动模块？

主控89c52

狂热***

梁*** 发表于 2026-7-19 11:19
描述不清楚，哪个芯片发热？单片机还是驱动模块？

通常单片机仅输出控制信号
功率在驱动芯片上的

网***

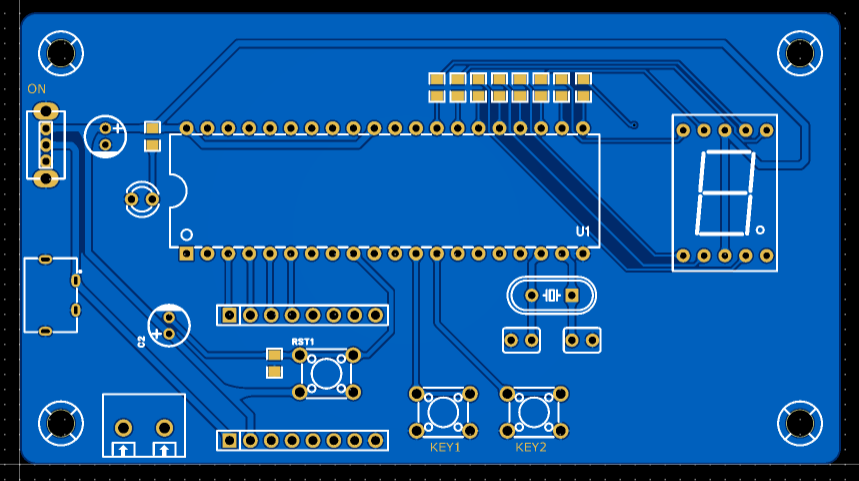

多半是板子铺铜绝缘间隙太小,手焊时候引起了管脚短路,仔细查下

Hell0***

网*** 发表于 2026-7-19 15:16
多半是板子铺铜绝缘间隙太小,手焊时候引起了管脚短路,仔细查下

板子设计上有问题吗，我画的电路板不多 drc过了就打样了

网***

Hell0*** 发表于 2026-7-19 15:29
板子设计上有问题吗，我画的电路板不多 drc过了就打样了

画PCB时要考虑是不是用来手焊的样板,DRC规则是为量产自动焊接用的,
DRC通过不代表就适合手工焊接,手工焊接锡量多焊渣锡珠多,如果走线间隙太小,手焊时容易连锡短路.

梁***

Hell0*** 发表于 2026-7-19 12:00
主控89c52

89C52只是给信号，电流也小，怎么会发热？
拔走驱动模块，只给单片机供电还会发热吗？

Hell0***

梁*** 发表于 2026-7-19 18:08
89C52只是给信号，电流也小，怎么会发热？
拔走驱动模块，只给单片机供电还会发热吗？ ...

短路发热 但是我的下载器核心板没有接错 我重新下载试了下，但是可能芯片已经短路烧穿了，顺便请教一下，最小系统必须需要复位电路吗，如果没有复位电路会出现这种情况吗，第一版是没有复位电路的，这版加了复位电路

Hell0***

网*** 发表于 2026-7-19 17:17
画PCB时要考虑是不是用来手焊的样板,DRC规则是为量产自动焊接用的,
DRC通过不代表就适合手工焊接,手工焊接 ...

好的谢谢谢
