求助贴，想学习一下STC32G，通过I2C连接方式点亮SH1107

槐***

想学习一下通过I2C连接方式来点亮SH1107，
SPI的连接已经点亮了，现在I2C连接方式改了STC32G实验板到R135，
但是代码怎么样都实现不了点亮SH1107的情况。
有大佬可以交流指导一下吗

狂热***

通信方式改变
可能需要改焊电阻
如果有分析仪看波形逻辑数据

神***

神***

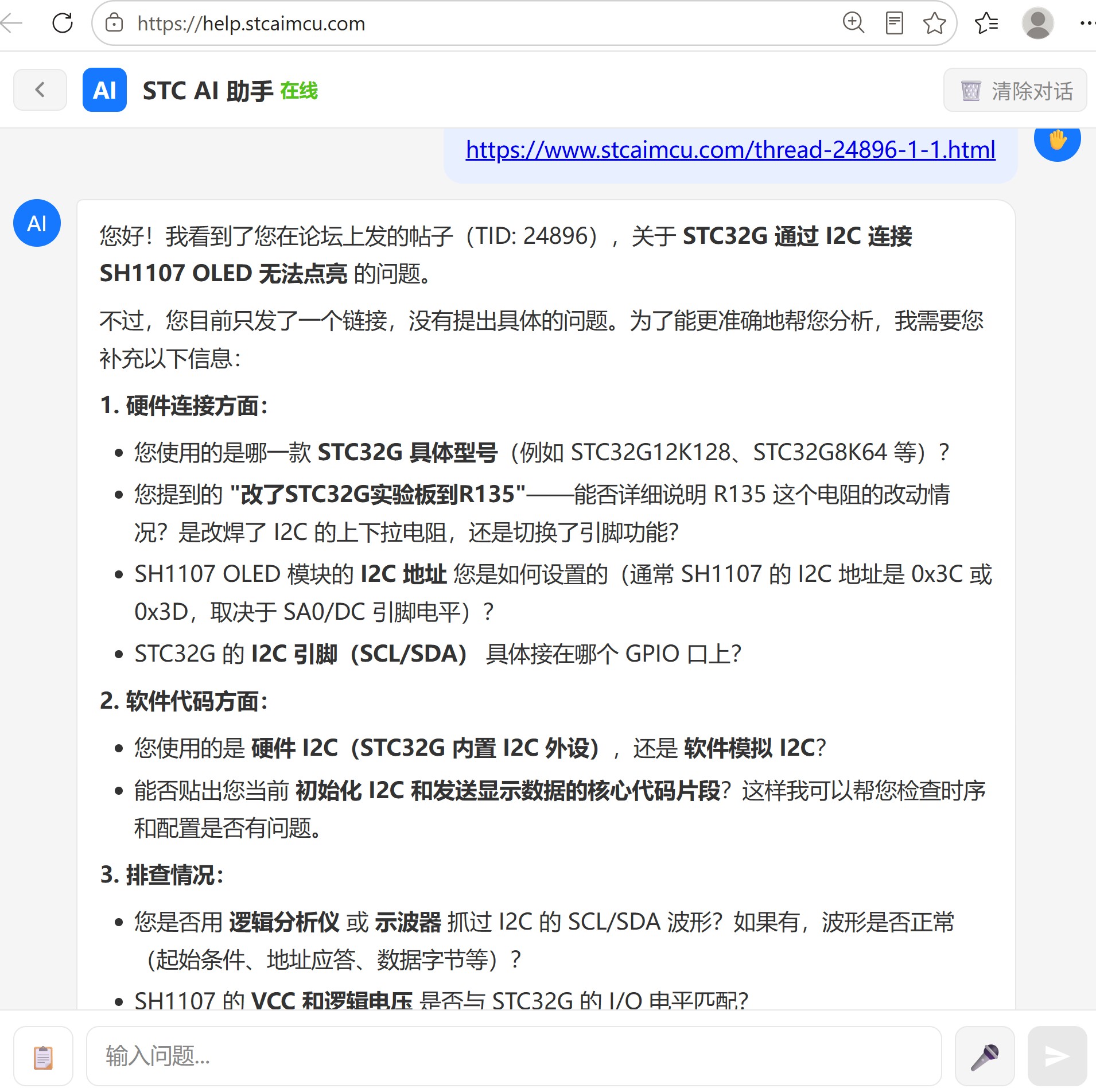

您好！我看到了您在论坛上发的帖子（TID: 24896），关于 STC32G 通过 I2C 连接 SH1107 OLED 无法点亮 的问题。

不过，您目前只发了一个链接，没有提出具体的问题。为了能更准确地帮您分析，我需要您补充以下信息：

1. 硬件连接方面：

• 您使用的是哪一款 STC32G 具体型号（例如 STC32G12K128、STC32G8K64 等）？
• 您提到的 "改了STC32G实验板到R135"——能否详细说明 R135 这个电阻的改动情况？是改焊了 I2C 的上下拉电阻，还是切换了引脚功能？
• SH1107 OLED 模块的 I2C 地址 您是如何设置的（通常 SH1107 的 I2C 地址是 0x3C 或 0x3D，取决于 SA0/DC 引脚电平）？
• STC32G 的 I2C 引脚（SCL/SDA） 具体接在哪个 GPIO 口上？

2. 软件代码方面：

• 您使用的是 硬件 I2C（STC32G 内置 I2C 外设），还是 软件模拟 I2C？
• 能否贴出您当前 初始化 I2C 和发送显示数据的核心代码片段？这样我可以帮您检查时序和配置是否有问题。

3. 排查情况：

• 您是否用 逻辑分析仪 或 示波器 抓过 I2C 的 SCL/SDA 波形？如果有，波形是否正常（起始条件、地址应答、数据字节等）？
• SH1107 的 VCC 和逻辑电压 是否与 STC32G 的 I/O 电平匹配？

请您补充以上信息，我会结合 STC32G 数据手册 和 论坛相关经验 帮您逐一排查。

---

🔍 搜索 "https://www.stcaimcu.com/thread-24896-1-1.html"

⏱️ 查找用时 3.7s | 总回答用时 10.3s

晓***

I2C连接方式需要配置外部上拉电阻，因为STC32G系列的内部上拉太弱了，不适合I2C通讯

槐***

狂热*** 发表于 2026-7-14 09:40
通信方式改变
可能需要改焊电阻
如果有分析仪看波形逻辑数据

已经更改过焊接电阻了 代码用的是AI工具编写的 已经调试快一天了还是有问题 稍后我放一下代码在帖子上

槐***

这个是ai编写的代码 我也不知道原因是为什么会导致现在无法点亮

lcws***

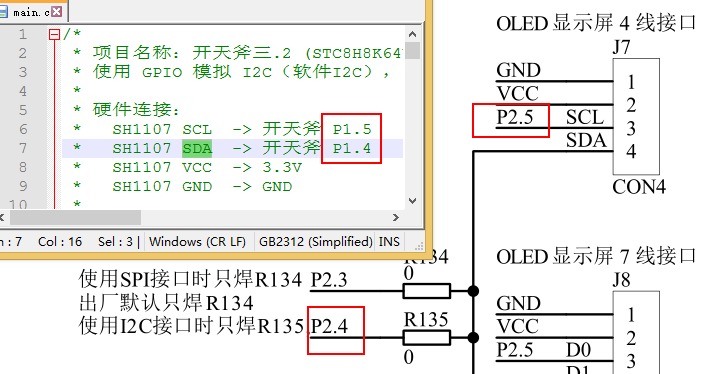

程序中使用的是P1.4、P1.5，电路上似乎是P2.4、P2.5，引脚都没搞对？
建议找个示波器看看波形，高低电平是否正常，再测试一条指令，看是否收到了ACK。

槐***

lcws*** 发表于 2026-7-16 13:17
程序中使用的是P1.4、P1.5，电路上似乎是P2.4、P2.5，引脚都没搞对？
建议找个示波器看看波形，高低电平是 ...

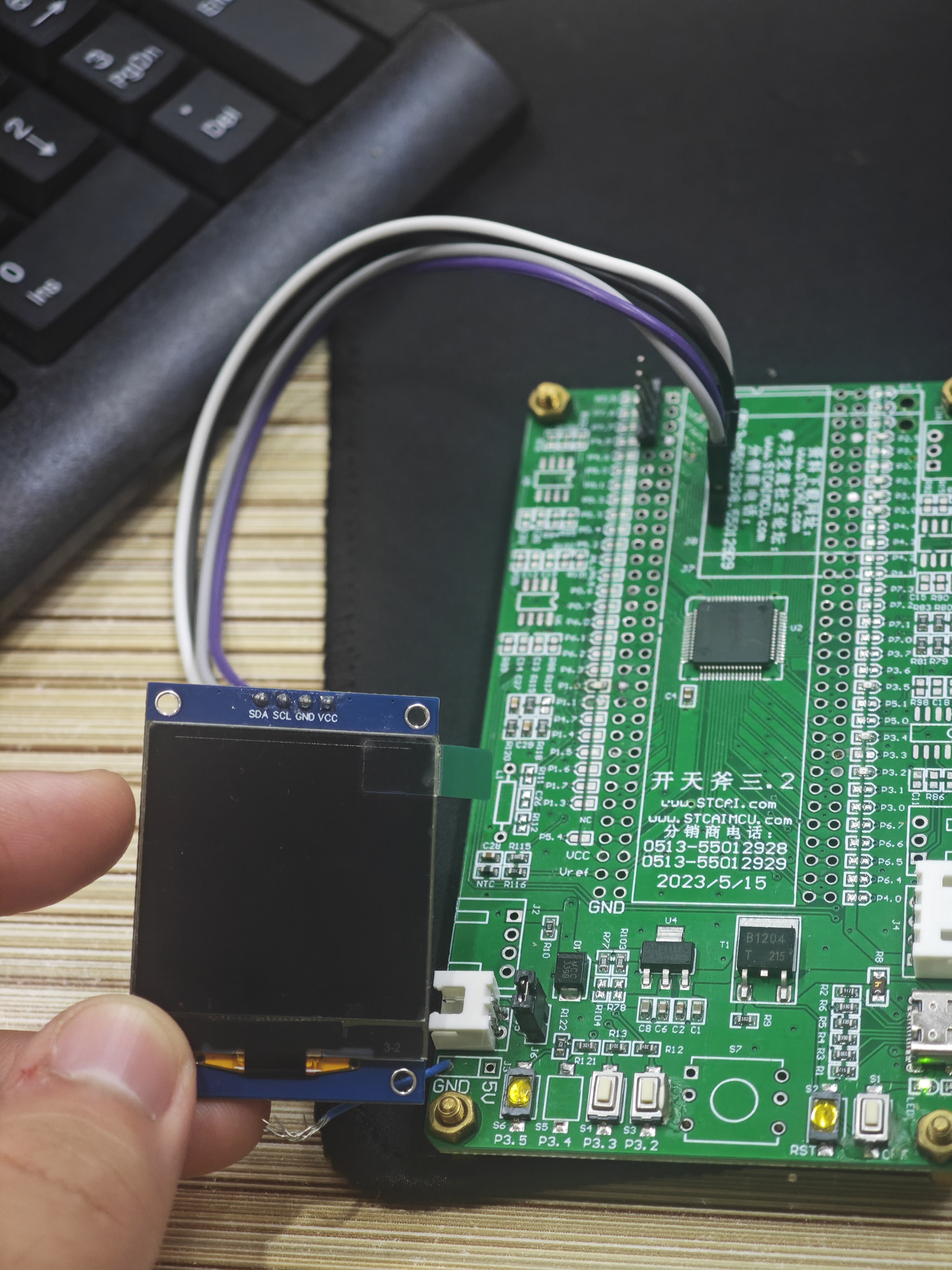

感谢大佬 刚刚去借用了万用表 发现自己接线有问题 改了一下接线后就能点亮了 被板子上面的第5个孔的P24骗了，以为是要接第5个孔
