封装和单片机系统图如何对应引脚

狂热*** · 发表于 2026-7-13 10:26:38

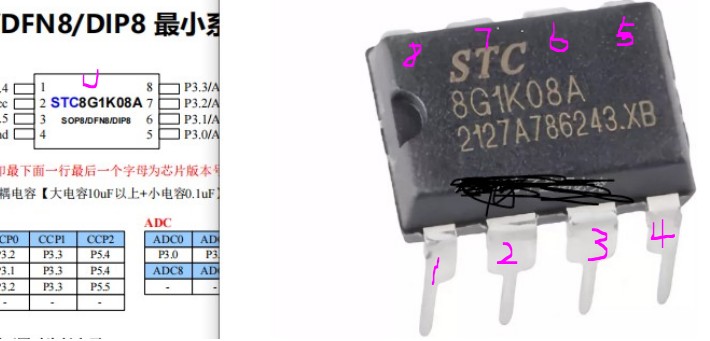

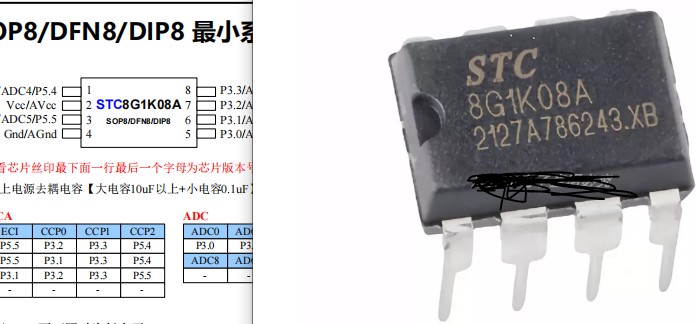

如图
怎么看

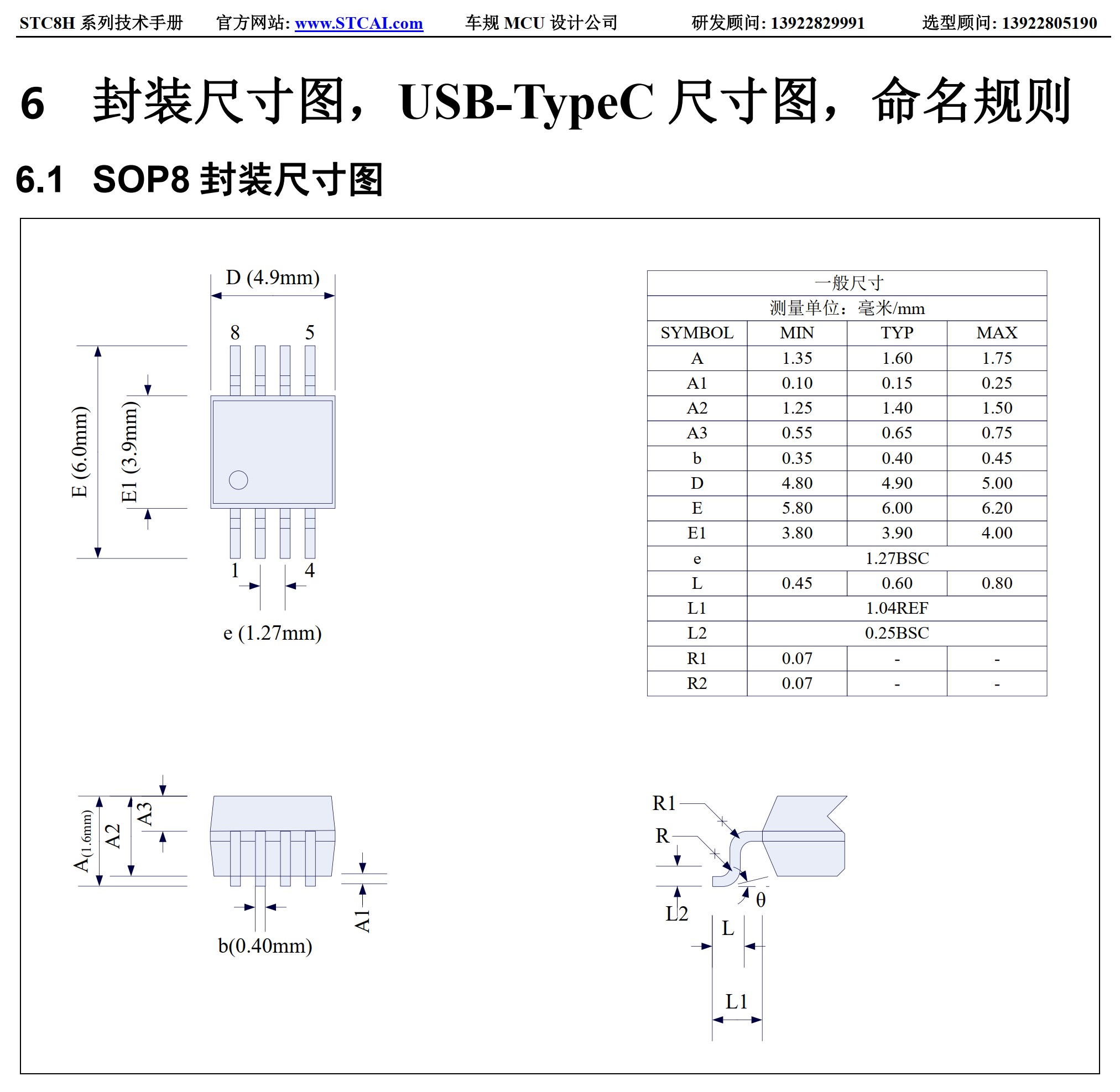

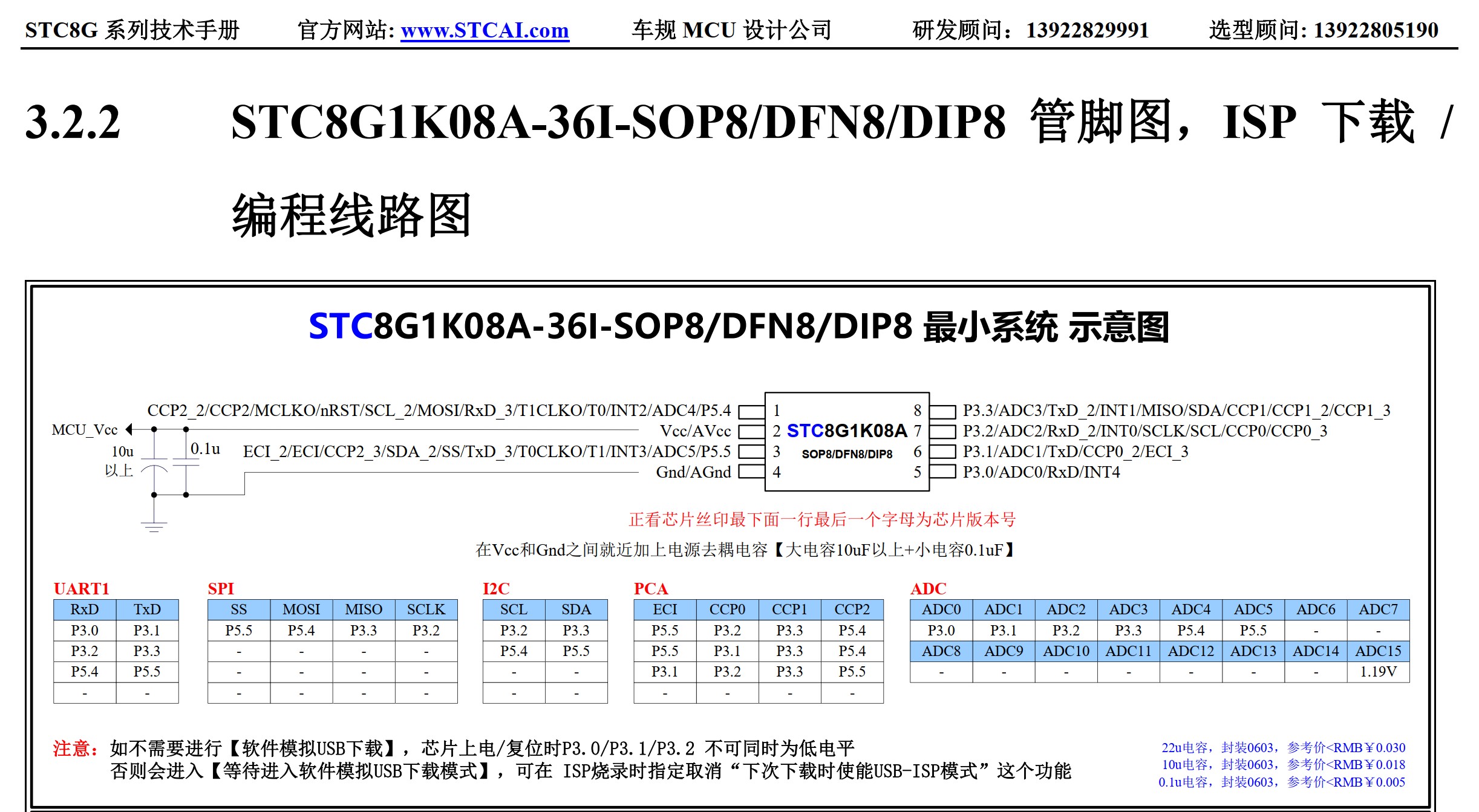

对应引脚

神*** · 发表于 2026-7-13 12:40:05

狂热*** · 发表于 2026-7-13 10:48:42

没猜错
按惯例可能

狂热*** · 发表于 2026-7-13 10:54:18

狂热*** 发表于 2026-7-13 10:48
没猜错
按惯例可能

可能这样的

梁*** · 发表于 2026-7-13 10:54:31

左下为第一脚。

狂热*** · 发表于 2026-7-13 11:15:25

梁*** 发表于 2026-7-13 10:54
左下为第一脚。

刚刚看到其它型号
左下为第一脚
应该相同

jw*** · 发表于 2026-7-13 11:28:13

这种都有默认规矩吧

我心*** · 发表于 2026-7-13 12:22:21

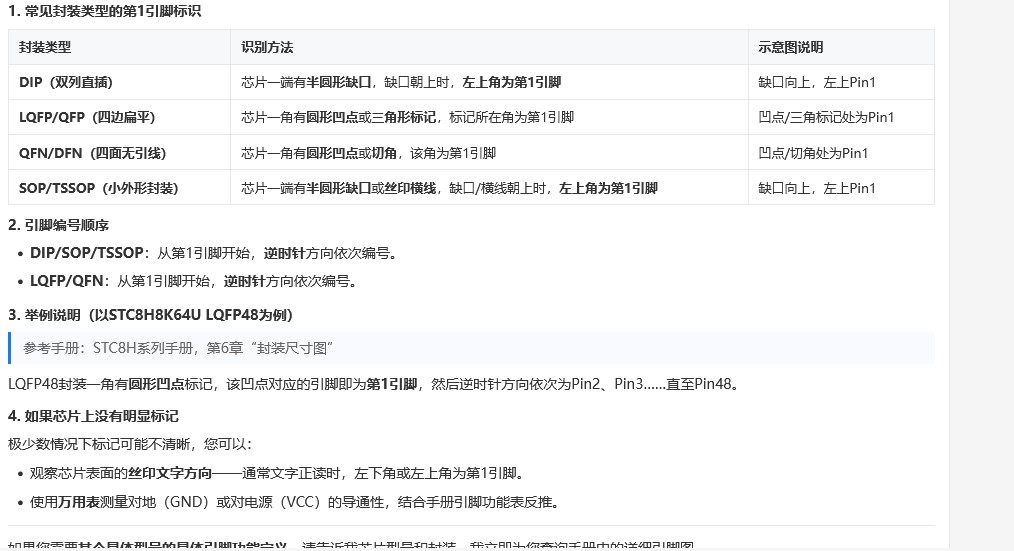

是不是说所有芯片手册都应该有封装这一章节。
而且能让任何人一看就明白引脚的顺序与芯片符号上引脚的对应关系。
我只看过3、4本芯片手册，记得这些章节都有。

或者，是想改进一下，提醒在芯片符号上加上定位第一引脚的缺口标志或圆点标志，更明确指示出第一引脚？

so*** · 发表于 2026-7-13 23:40:07

AI问一下就知道答案了

C_w*** · 发表于 2026-7-14 00:00:36

有什么意义吗？赚积分？

刷了不少了，差不多得了
