C245+数控电源

c2016***

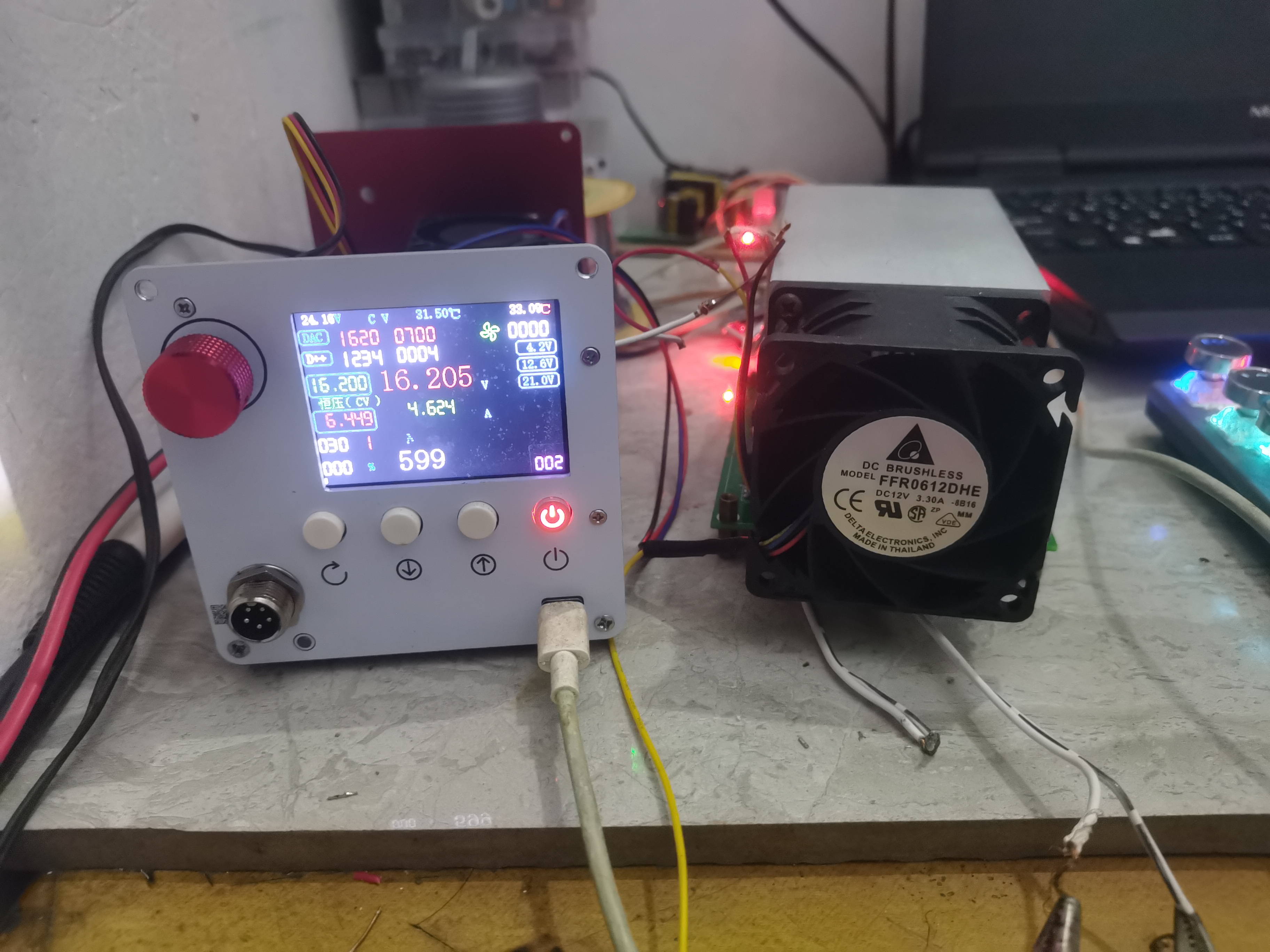

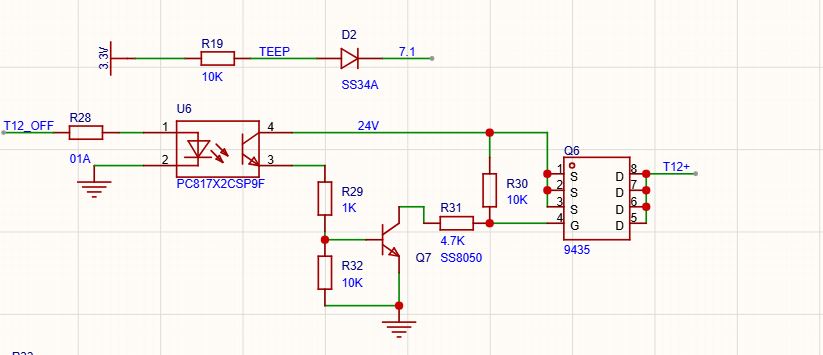

分享一个自己做的一体的c245+数控电源，没有什么技术含量，全是靠大佬的开源，然后自己拼凑在一起的，板子主要由两部分组成，控制板和功率板，由于兼顾焊台的使用，因此在同时使用时，输入电压不要超过C245发热芯工作电压，我手上只有24v电源，因此也就不用担心电源问题，但数控电源部分我是按照60v，电流15A大电压设置打样的

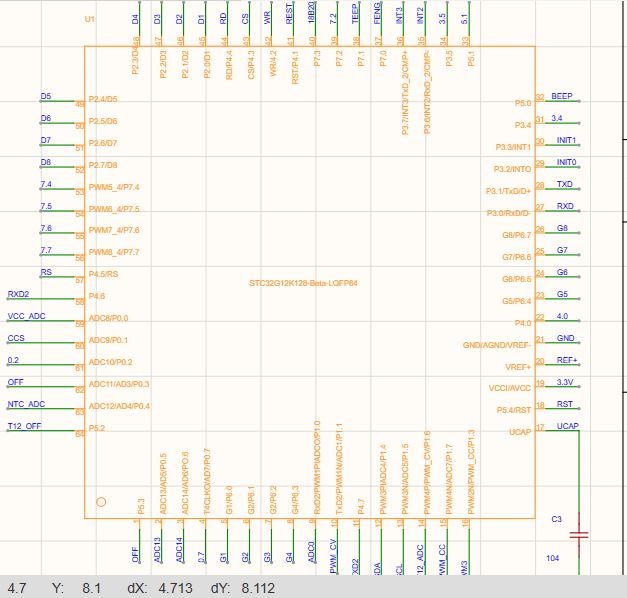

主控采用STC32G12K128,负责TFT屏，C245控制，EC11旋转编码器，蜂鸣器，以及输入电压采集等，原本打算用STC32G144K256 64引脚,由于它引脚对驱动16位TFT不怎么理想，就放弃了，

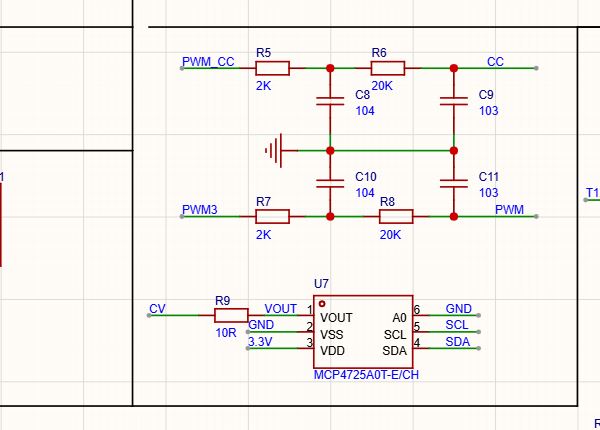

现一路PWMA负责数控电源的恒流控制，PWMB负责两路 PWM风扇，（这里主要是学习PWMA,PWMB),剩下两路PWM我引出做的电子负载仪，这样就可以不用那么多主控了，只需要按照自己设计的模块接线就可以了，电脑供电和外置供电可同时使用，互不干扰

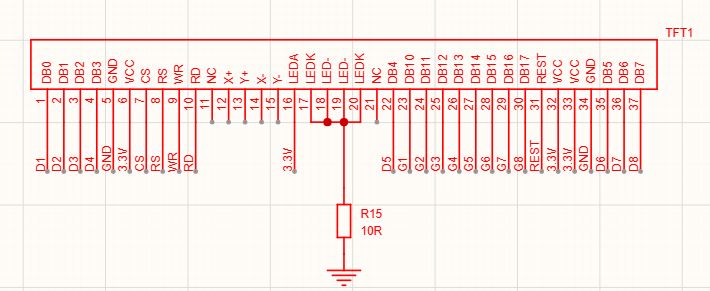

屏幕ST7789,16位，LCM接口控制


电源芯片采用的是EG1163S，STC32只负责采集，显示等，电流采集 采用高端检测 ina282或者ina240，主要是共模电压-14v-80v

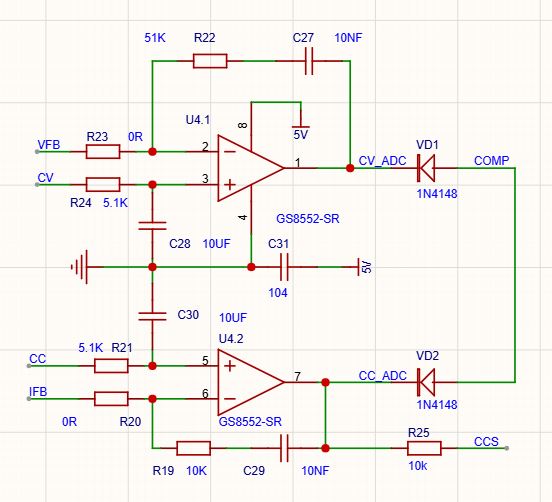

恒压恒流芯片用SGM8552也可以用RS8552,GS8552代替，

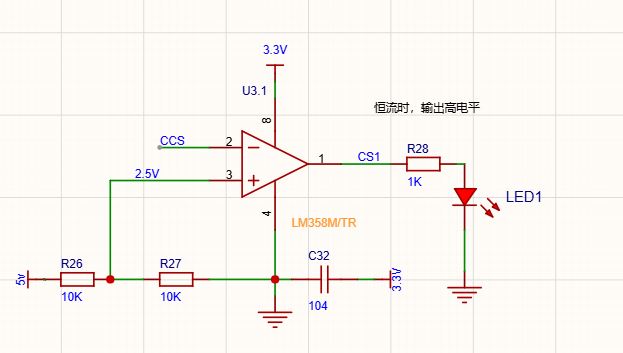

LM358恒流指示

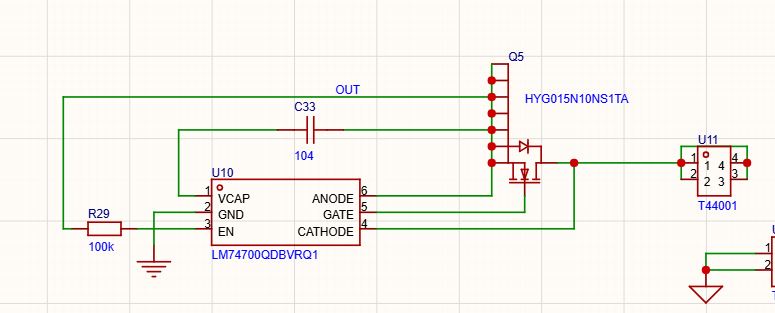

LM74700理想二极管
全是自己画的，参数可能有些不对，还请指正，





不做商用，不做商用，不做商用，
DIY，自己注意安全，一切后果自负
STC32 软件引用+修改，目前没有出现什么BUG，但仍需完善



快手视频链接，可以看看效果
https://v.kuaishou.com/nhTjnkw1

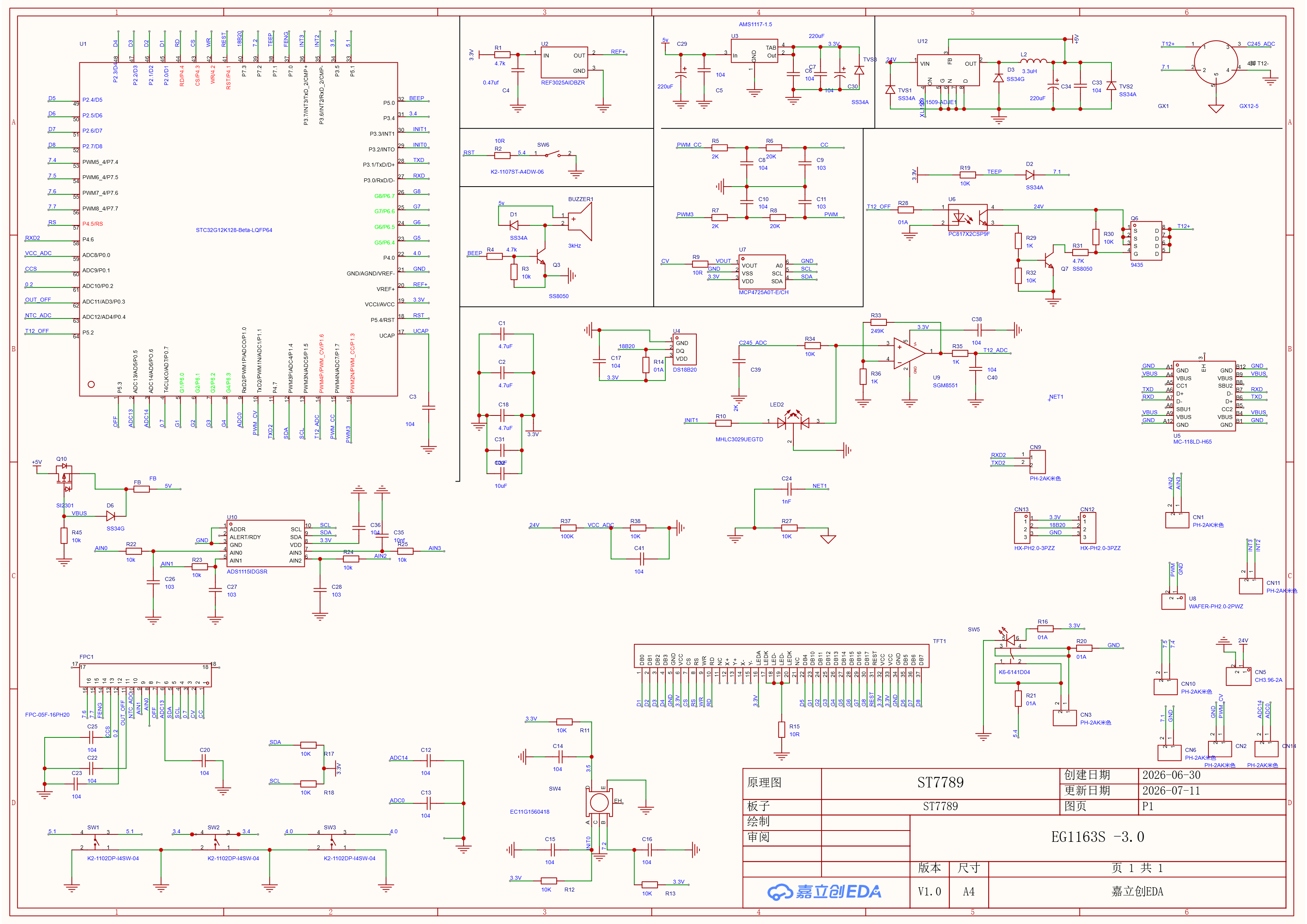

SCH_ST7789_2026-07-11.pdf (494.72 KB, 下载次数: 3)

2026-7-11 09:04 上传

点击文件名下载附件

Gerber_ST7789_2026-07-11.zip (350.8 KB, 下载次数: 1)

2026-7-11 09:19 上传

点击文件名下载附件

Gerber_控制板_1.2.5_2026-07-11.zip (383.58 KB, 下载次数: 1)

2026-7-11 09:19 上传

点击文件名下载附件

stc32_ST7789.zip (24.88 KB, 下载次数: 2)

2026-7-11 09:24 上传

点击文件名下载附件

lcws***

PDF里的电路似乎只是控制板，没有功率板（EG1163）相关电路。
理想二极管挺好，应该是为了防止同步整流带来的负面影响？
电脑上似乎看不到视频。
