没先看芯片内部结构图走了弯路

MW***

单片机应用过程中，只关注了PDF文字及程序语法，忽略了芯片内部结构流程框架，在PWM输出中的，上电冲问题与软启动不同步问题上浪费了时间，走了不小弯路。

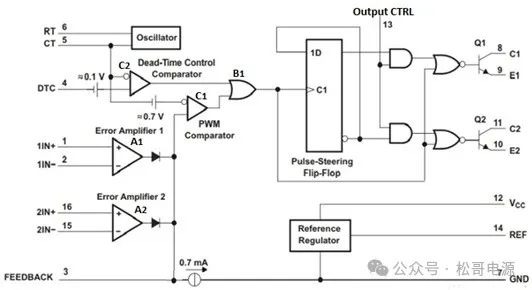

所有的套路教程与AI大师都不能当时指正和解决的方向。反复论证后自己一步一步找问题。只单纯输出固定频率，波形很正常，输出加了下拉电阻，也感觉不到冲击，仍后加了软启动，软启动的方法写法基本上以占空比为例，启动时间一长，不同步就很明显，无论怎么调也解决不了？时间短看不出来？那只是掩盖了问题！后来想到TL494/3535的启动方式是改变DTG，这时想起看看芯片的内部结构图。就此讲一个不传的经验，以TL494为例，它的内部图的引脚功能标注很清楚，在使用这个芯片时，RT/CT是必用的，4脚做DTC管理，正常情况只做软启动，

494

如果要保护首选3脚，新手是不会这样选择的。因为图中的A1/A2要汇总到3脚，3脚绕过A1/A2直接使用3脚是不是更好？当然你要用比较方法只能用A1或A2，经验是在保护电路中的取样，都是取正向高电位，如取样方便，直接控制3脚就可以，这样电路简化很多。注意A1/A2前面两个二极管，同样做法可以叠加在3脚上。下面看看单片机的图：
首先能引起重视的是DTG那一块，

STC

DTG是可以改变的，那我就设定频率，固定占空比，让DTG上电从255跑到安全值,比如跑到50，程序稳定。这时候同步问题解决了，软启动也好用。为何改变DTG就可以，占空比不可以？因为DTG是一个链路，不影响其它，占空比是复杂的链路。
后面加扫频，在单片机图上显示PSC是个关口，可这个口是粗口，不能精细的1HZ，不能用。目前8H图只能看到这个界面，找不到关键切入点，只能用ARR/定时器，扫频波形如老太太跳广场舞，能用,也算成功了。

补充：找到了第二切入占CNT 。计数器 CNT 是一个独立的 16 位硬件计数器，它只做一件事：每个 CK_CNT 上升沿加 1。

ARR 只是定义了"计数到多少时产生溢出事件"，但计数器本身不会因为 ARR 改变而停止或跳变。

即使 ARR 变得非常大（比如 65535），计数器依然从 0 开始，一直数到 65535 才溢出，中间不会中断。

梁***

你使用PWM遇到什么问题了吗？

MW***

梁*** 发表于 2026-7-8 22:38
你使用PWM遇到什么问题了吗？

只是在单片机的PDF仓库转晕了。遇到PWM芯片设计还需改进。基础可调方波生成有一路关键点可控就好，只要调整这个键点就可以，怎么调整不影响波形稳定！拆分的太多控制会影响波形不稳定。程序过于复杂。几百行的流程。对于溢出的使用，我的用法是不禁止溢出，在可控制范围内，溢出跑完计数是可以的，没有那么严格。强制干扰溢出，输出波型。
我找到了第二切入 点，CNT!

计数器 CNT 是一个独立的 16 位硬件计数器，它只做一件事：每个 CK_CNT 上升沿加 1。

ARR 只是定义了"计数到多少时产生溢出事件"，但计数器本身不会因为 ARR 改变而停止或跳变。

即使 ARR 变得非常大（比如 65535），计数器依然从 0 开始，一直数到 65535 才溢出，中间不会中断。
