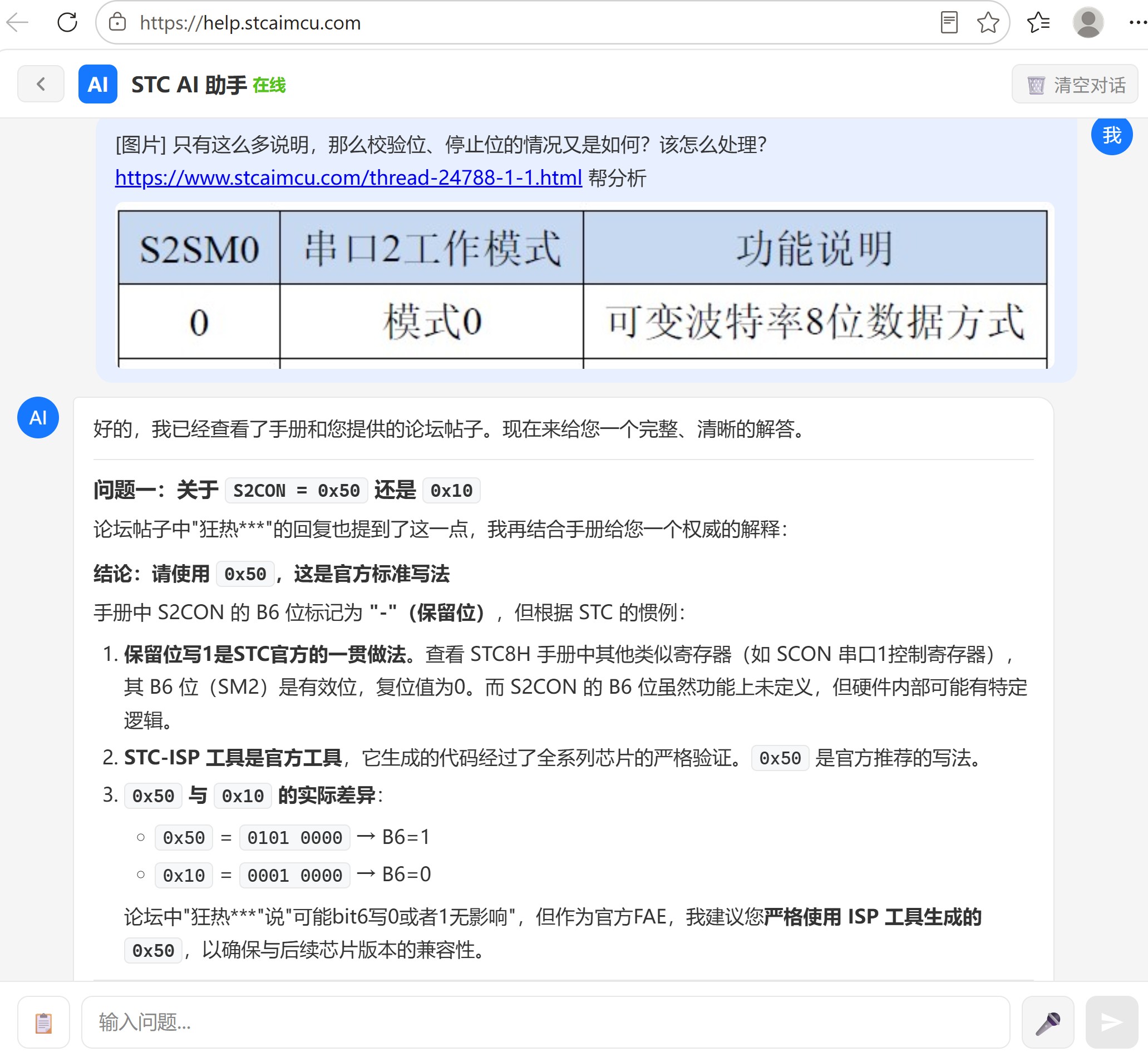

好的，我已经查看了手册和您提供的论坛帖子。现在来给您一个完整、清晰的解答。
问题一：关于 S2CON = 0x50 还是 0x10
论坛帖子中"狂热***"的回复也提到了这一点，我再结合手册给您一个权威的解释：
结论：请使用 0x50，这是官方标准写法

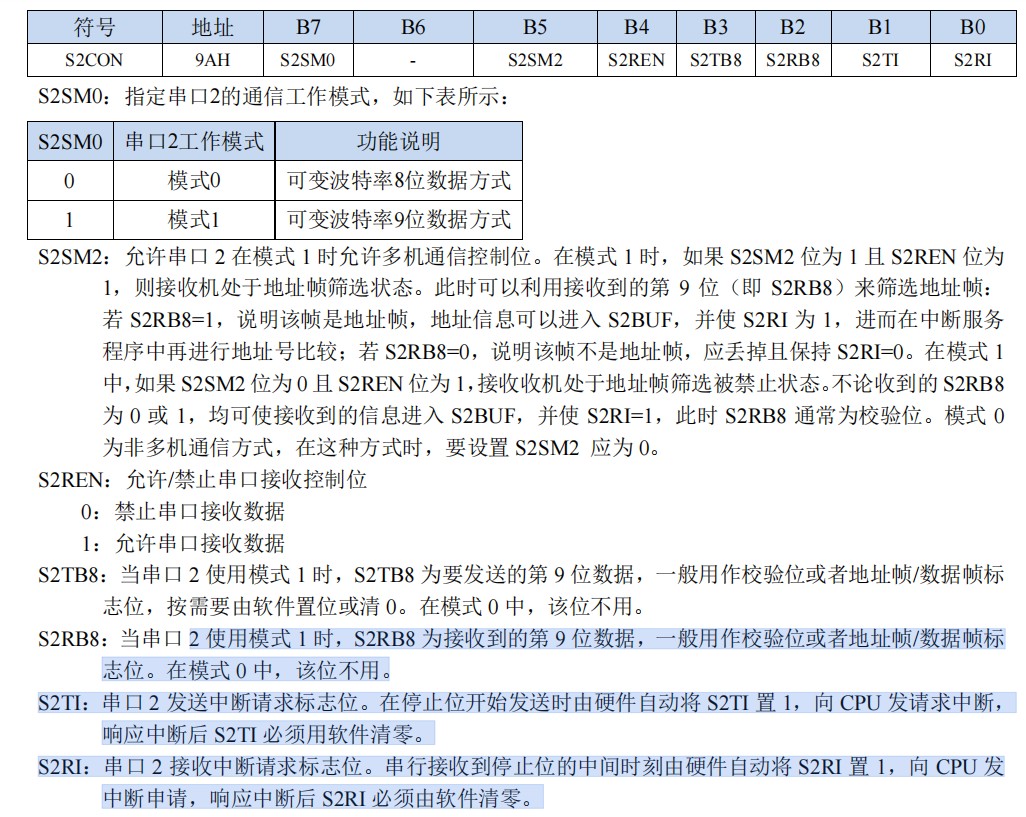

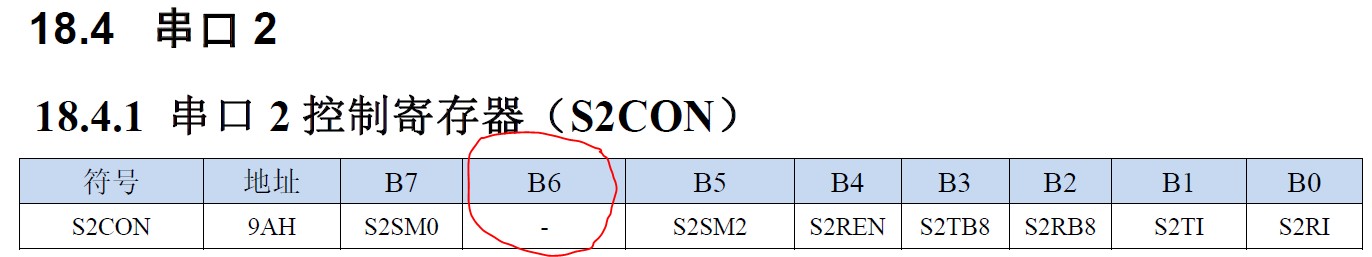

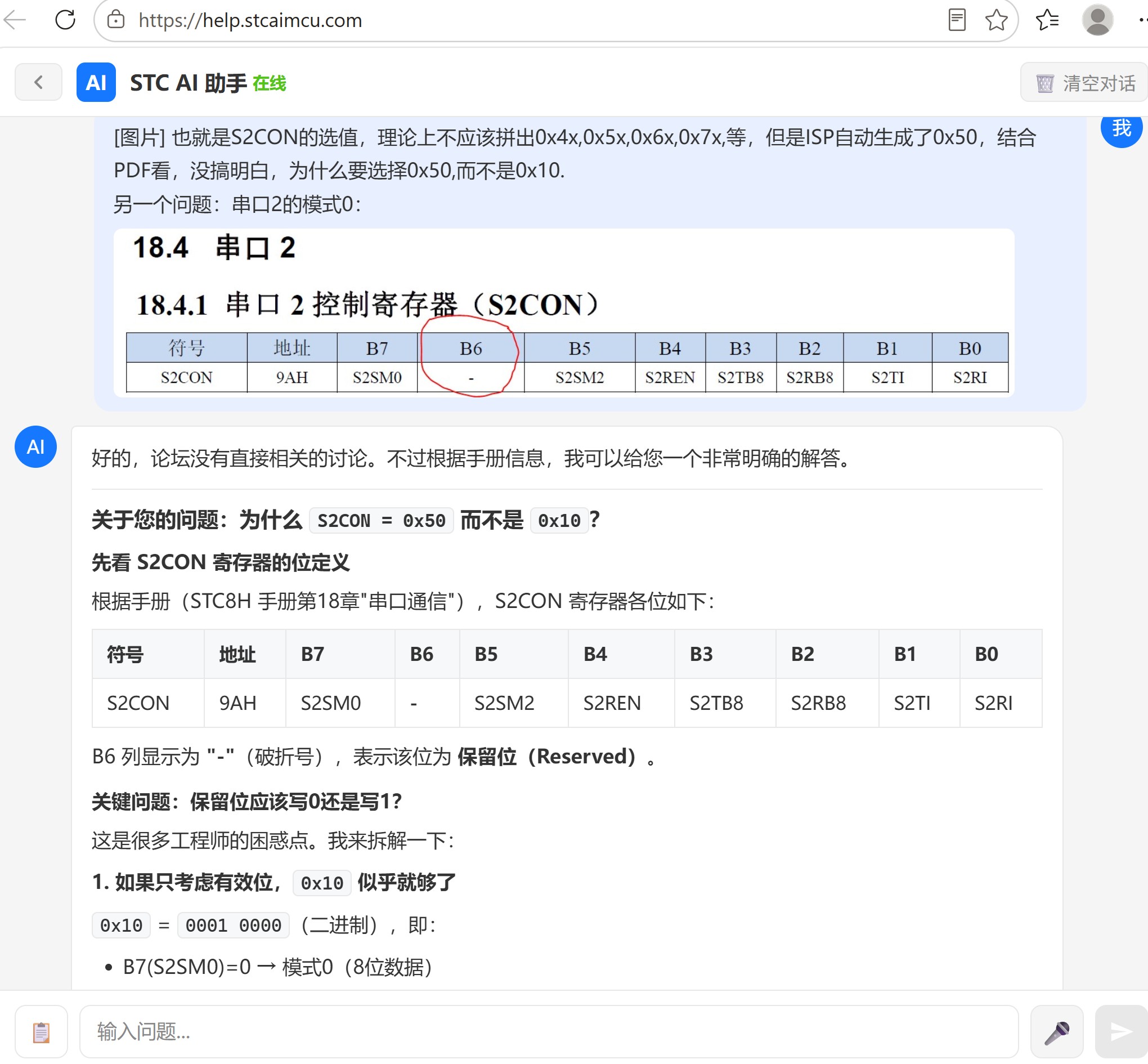

手册中 S2CON 的 B6 位标记为 "-"（保留位），但根据 STC 的惯例：
-
保留位写1是STC官方的一贯做法。查看 STC8H 手册中其他类似寄存器（如 SCON 串口1控制寄存器），其 B6 位（SM2）是有效位，复位值为0。而 S2CON 的 B6 位虽然功能上未定义，但硬件内部可能有特定逻辑。
-
STC-ISP 工具是官方工具，它生成的代码经过了全系列芯片的严格验证。0x50 是官方推荐的写法。
-
0x50 与 0x10 的实际差异：
0x50 = 0101 0000 → B6=10x10 = 0001 0000 → B6=0
论坛中"狂热***"说"可能bit6写0或者1无影响"，但作为官方FAE，我建议您严格使用 ISP 工具生成的 0x50，以确保与后续芯片版本的兼容性。
问题二：串口2模式0的校验位和停止位情况
这是您最关心的问题。手册中明确写道：

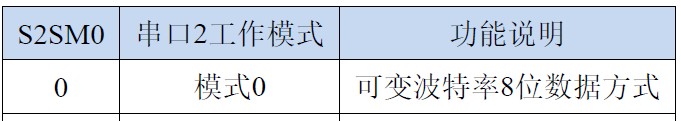

串行口2的模式0为8位数据位可变波特率UART工作模式。此模式一帧信息为10位：1位起始位，8位数据位（低位在先）和1位停止位。
也就是说，模式0的帧格式是 固定的：
┌─────┬──┬──┬──┬──┬──┬──┬──┬──┬─────┐
│ 起始 │D0│D1│D2│D3│D4│D5│D6│D7│ 停止 │
└─────┴──┴──┴──┴──┴──┴──┴──┴──┴─────┘
关于校验位
模式0硬件上不包含校验位。校验位需要由 软件实现，有两种方式：
方式一：使用模式1（9位数据模式）硬件自动校验
将 S2SM0 设为 1（模式1），此时帧格式为11位：
┌─────┬──┬──┬──┬──┬──┬──┬──┬──┬──┬─────┐
│ 起始 │D0│D1│D2│D3│D4│D5│D6│D7│D8│ 停止 │
└─────┴──┴──┴──┴──┴──┴──┴──┴──┴──┴─────┘
第9位数据（D8）可通过 S2TB8（发送）和 S2RB8（接收）用作校验位。
方式二：模式0 + 软件校验（Modbus RTU 的标准做法）
Modbus RTU 协议本身就不使用硬件校验位，它使用的是 CRC16 校验，放在报文末尾。所以对于 Modbus RTU 来说：
| 项目 |
Modbus RTU 的要求 |
STC8H 串口2模式0 |
| 数据位 |
8位 |
✅ 8位 |
| 校验位 |
无（由CRC16替代） |
✅ 无校验位 |
| 停止位 |
1位或2位 |
✅ 1位停止位（硬件固定） |
所以模式0完全满足 Modbus RTU 的需求！
关于停止位
模式0硬件固定为 1位停止位。如果您需要 2位停止位，Modbus 协议中也是允许的，但 STC8H 的串口2模式0硬件不支持直接生成2位停止位。不过有两个变通方法：
- Modbus 通常使用1位停止位即可，绝大多数 Modbus 设备都兼容
- 如果对方设备强制要求2位停止位，可以通过软件在发送时延长停止位时间（在发送完一字节后插入延时）
总结：Modbus RTU 的串口2配置
对于您的 Modbus RTU 应用，串口2的配置如下：
| 参数 |
配置值 |
说明 |
| 工作模式 |
模式0（S2SM0=0） |
8位数据，可变波特率 |
| S2CON |
0x50 |
官方推荐写法 |
| 数据位 |
8位 |
硬件固定 |
| 校验位 |
无 |
Modbus RTU 使用 CRC16，不需要硬件校验位 |
| 停止位 |
1位 |
硬件固定，Modbus 兼容 |
| 波特率 |
9600（由定时器2产生） |
1T模式 |

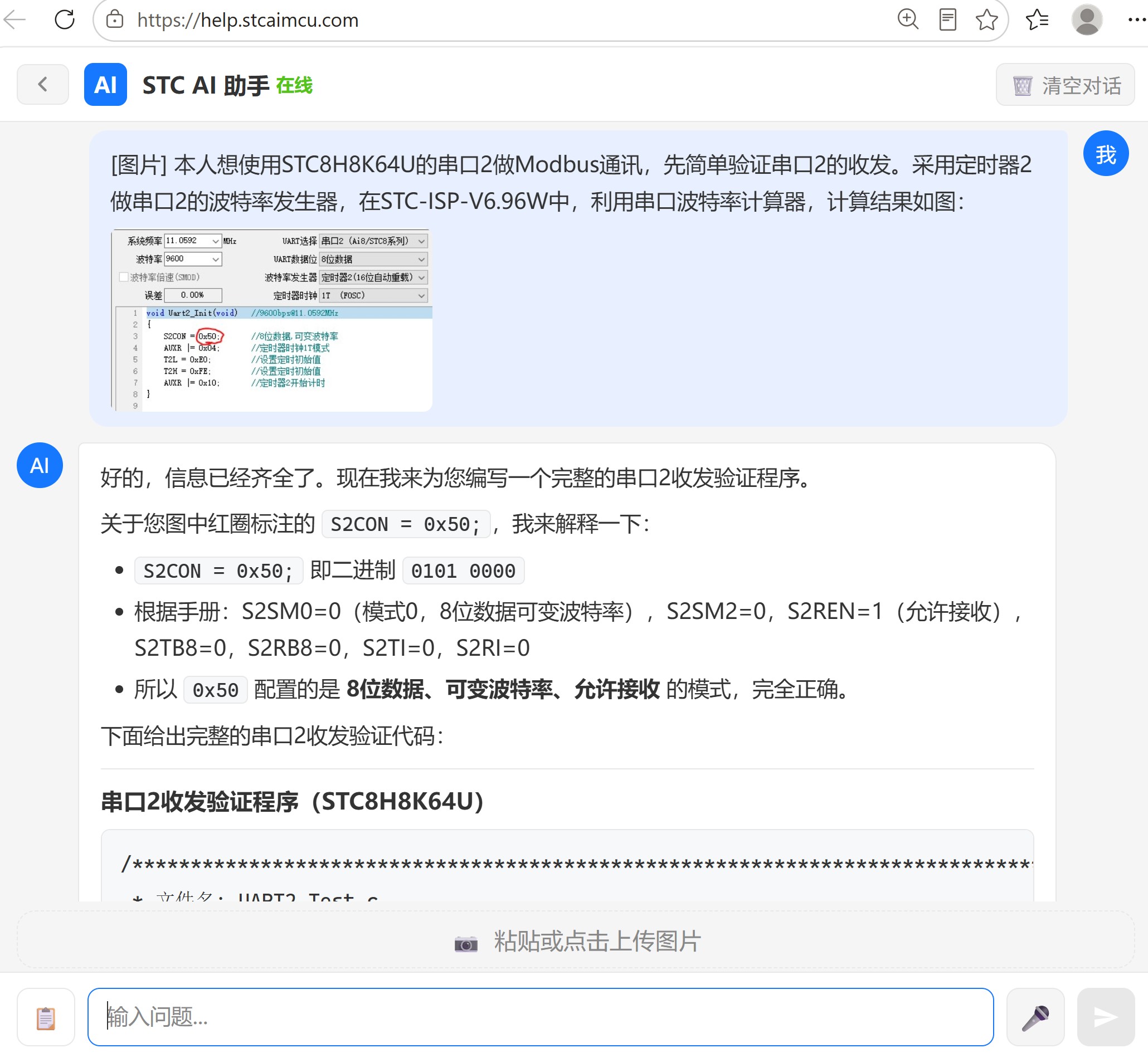

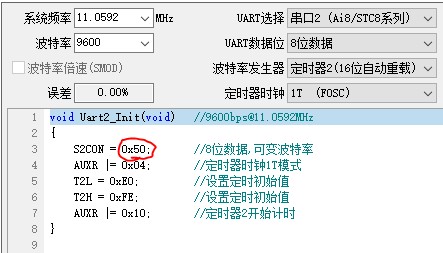

所以您图中 ISP 工具生成的代码完全正确，直接使用即可进行 Modbus RTU 通信。
如果您需要，我可以继续为您编写完整的 Modbus RTU 从机代码，包括：
- CRC16 校验计算
- 3.5字符超时帧判断
- 03/06/16 等功能码处理
