STC8H1K08T, DMA-SPI 驱动一线制 WS2812的演示程序





回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:453
  • 最近打卡:2026-07-03 08:57:36

830

主题

1万

回帖

2万

积分

管理员

积分
23929
发表于 4 天前 | 显示全部楼层

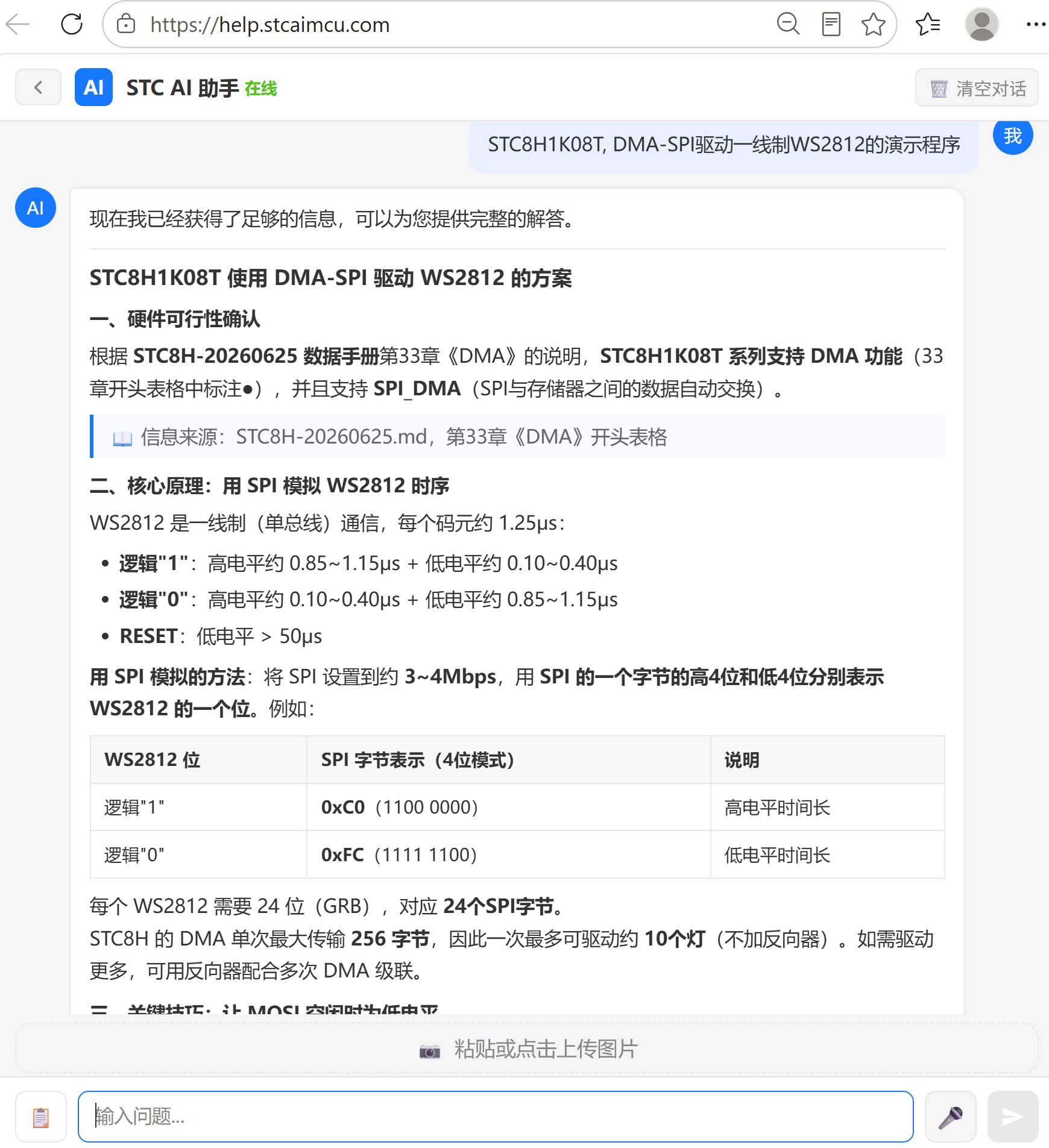

现在我已经获得了足够的信息,可以为您提供完整的解答。


STC8H1K08T 使用 DMA-SPI 驱动 WS2812 的方案

一、硬件可行性确认

根据 STC8H-20260625 数据手册第33章《DMA》的说明,STC8H1K08T 系列支持 DMA 功能(33章开头表格中标注●),并且支持 SPI_DMA(SPI与存储器之间的数据自动交换)。

📖 信息来源:STC8H-20260625.md,第33章《DMA》开头表格

二、核心原理:用 SPI 模拟 WS2812 时序

WS2812 是一线制(单总线)通信,每个码元约 1.25μs:

  • 逻辑"1":高电平约 0.851.15μs + 低电平约 0.100.40μs
  • 逻辑"0":高电平约 0.100.40μs + 低电平约 0.851.15μs
  • RESET:低电平 > 50μs

用 SPI 模拟的方法:将 SPI 设置到约 3~4Mbps,用 SPI 的一个字节的高4位和低4位分别表示 WS2812 的一个位。例如:

WS2812 位 SPI 字节表示(4位模式) 说明
逻辑"1" 0xC0(1100 0000) 高电平时间长
逻辑"0" 0xFC(1111 1100) 低电平时间长

每个 WS2812 需要 24 位(GRB),对应 24个SPI字节
STC8H 的 DMA 单次最大传输 256 字节,因此一次最多可驱动约 10个灯(不加反向器)。如需驱动更多,可用反向器配合多次 DMA 级联。

三、关键技巧:让 MOSI 空闲时为低电平

这是实现的关键——STC 官方在论坛回复中给出了绝活技巧:

将 MISO 管脚先设置为对外输出 0;MOSI 发送完成后,对外停止时输出的是 MISO 读到的状态(0)
—— 神农鼎(STC官方)

这样 MOSI 在两次 SPI 字节之间输出 低电平,不会误触发 WS2812。

四、参考演示程序

以下代码来自 STC 论坛的实战帖子(TID=590),芯片使用 STC8H4K64TLCD,但 同样适用于 STC8H1K08T(两者 DMA-SPI 架构一致):

#include "stc8h.h"

// WS2812B 数据编码:0xC0 表示"1",0xFC 表示"0"
// 每个WS2812灯需要24位GRB数据,一个灯需要24个字节
// 以下示例:5颗灯,每颗灯8字节(用高4位+低4位分别表示两个位),需5*24=120字节
// STC8H DMA最大256字节,可驱动约10颗灯

unsigned char xdata GRB[120] = {
    // 灯1:绿色
    0xC0,0xC0,0xC0,0xC0, 0xC0,0xC0,0xC0,0xC0,  // G:1111 1111
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,  // R:0000 0000
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,  // B:0000 0000
    // 灯2:红色
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,  // G:0000 0000
    0xC0,0xC0,0xC0,0xC0, 0xC0,0xC0,0xC0,0xC0,  // R:1111 1111
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,  // B:0000 0000
    // 灯3:蓝色
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,  // G:0000 0000
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,  // R:0000 0000
    0xC0,0xC0,0xC0,0xC0, 0xC0,0xC0,0xC0,0xC0,  // B:1111 1111
    // 灯4、灯5:全灭
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,
    0xFC,0xFC,0xFC,0xFC, 0xFC,0xFC,0xFC,0xFC,
};

void main()
{
    P_SW2 |= 0x80;          // 使能访问XFR

    // === 关键技巧:MISO设置为输出0,让MOSI空闲时输出低电平 ===
    P1M0 |= 0x10;           // P1.4(MISO) 推挽输出
    P1M1 &= ~0x10;
    P14 = 0;                // MISO输出0

    // === SPI引脚切换(以P1.3-MOSI为例)===
    // P_SW1 = 0x00;        // MOSI/P1.3, MISO/P1.4, SCLK/P1.5
    // P_SW1 = 0x04;        // MOSI_2/P2.3
    // P_SW1 = 0x0C;        // MOSI_4/P3.4  ← 常用

    P_SW1 = 0x0C;           // MOSI→P3.4, MISO→P3.3, SCLK→P3.2

    // === SPI配置 ===
    // 主频32MHz,SPI时钟4分频 → 8MHz SPI时钟
    // 每个SPI位=125ns,每字节=1μs,每个WS2812位用半字节=500ns
    // 两个半字节=1μs,符合WS2812时序
    SPCTL = 0x50;           // SSPE=1(使能), MSTR=1(主机), CPOL=0, CPHA=0
    SPCTL |= 0x0C;          // SPR1=1, SPR0=0 → fosc/4

    // MOSI推挽输出
    P3M0 |= 0x10;           // P3.4 推挽输出
    P3M1 &= ~0x10;

    // === DMA-SPI配置 ===
    DMA_SPI_CFG = 0x00;     // 禁止中断,仅发送(ACT_TX=0, ACT_RX=0)
    DMA_SPI_CFG |= 0x40;    // ACT_TX=1,允许发送
    DMA_SPI_AMT = 119;      // 传输总字节数 = 120-1 = 119(0~119共120字节)

    // 设置发送源地址(XRAM中的GRB数组)
    DMA_SPI_TXAL = (unsigned char)((unsigned int)&GRB);
    DMA_SPI_TXAH = (unsigned char)(((unsigned int)&GRB) >> 8);

    // === 启动DMA传输 ===
    DMA_SPI_CR = 0x80;      // ENSPI=1, 使能SPI_DMA
    DMA_SPI_CR |= 0x40;     // TRIG_M=1, 触发主机模式传输

    // 等待传输完成
    while(!(DMA_SPI_STA & 0x01));  // 等待SPIIF标志
    DMA_SPI_STA = 0x00;            // 清除标志

    // 传输完成后,MOSI自动变为低电平(因为MISO输出0)
    // 继续保持低电平>50μs,WS2812复位
    // 之后可再次触发下一帧

    while(1);
}

五、STC8H1K08T 的 SPI 引脚选择

根据手册第5章《功能脚切换》,SPI 有4组可选引脚:

P_SW1 设置 MOSI MISO SCLK SS
0x00(默认) P1.3 P1.4 P1.5 P1.2
0x04 P2.3 P2.4 P2.5 P2.2
0x08 P4.0 P4.1 P4.3 P5.4
0x0C P3.4 P3.3 P3.2 P3.5

📖 信息来源:STC8H-20260625.md,第5.3.5节《SPI切换》

六、重要建议

  1. 主频选择:建议用 28MHz 或 32MHz,SPI 4分频,这样 SPI 时钟约 78MHz,一个 SPI 字节约 1.251.43μs,恰好匹配 WS2812 的码元周期。
  2. 加反向器更稳定:如果不加反向器,论坛网友反馈 MOSI 在两个字节间可能有高电平毛刺。加一片 SN74LVC1G125 之类的反向器/缓冲器可以提升稳定性。
  3. DMA传输完成后:MOSI 必须有 >50μs 的低电平时间,让 WS2812 复位,才能开始下一帧数据。
  4. 更多灯珠驱动:如需驱动更多灯珠(超过10颗),建议加反相器后使用多次 DMA 级联,或升级到 STC32 系列(DMA 最大 64KB)。

📖 论坛信息来源:STC论坛帖子 TID=590《DMA_SPI 驱动 WS2812B 全彩LED 的简单应用》,含梁工、神农鼎等STC官方的回复讨论


📖 数据来源:STC8H-20260625.md
