关于SPI_FLASH和单片机电气连接的问题

98057***

各位大佬：
      小弟目前遇到选择困难，不知道下面两张图，哪张图是正确的连接图，它们的区别在于：
图1，SPI_FLASH的第5脚和单片机的第3脚相连，SPI_FLASH的第2脚和单片机的第2脚相连，

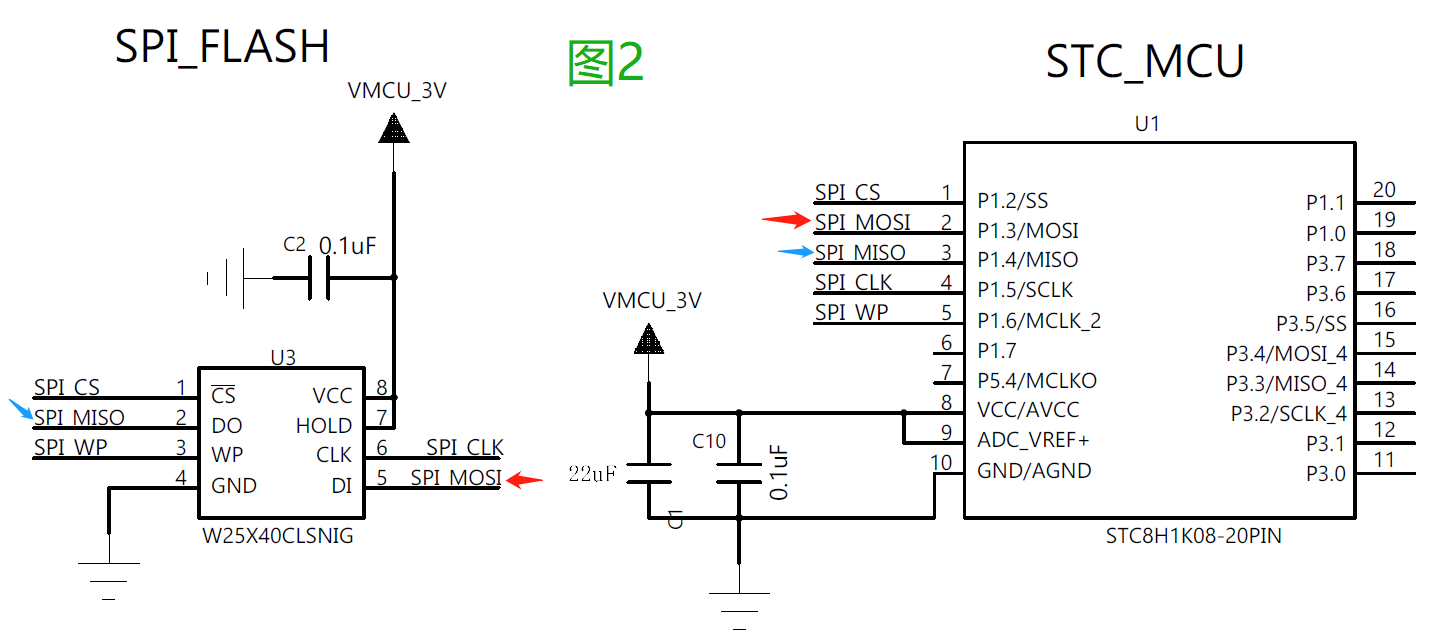

图2，SPI_FLASH的第5脚和单片机的第2脚相连，SPI_FLASH的第2脚和单片机的第3脚相连，
谢谢！

神***

98057***

神*** 发表于 2023-5-30 16:04

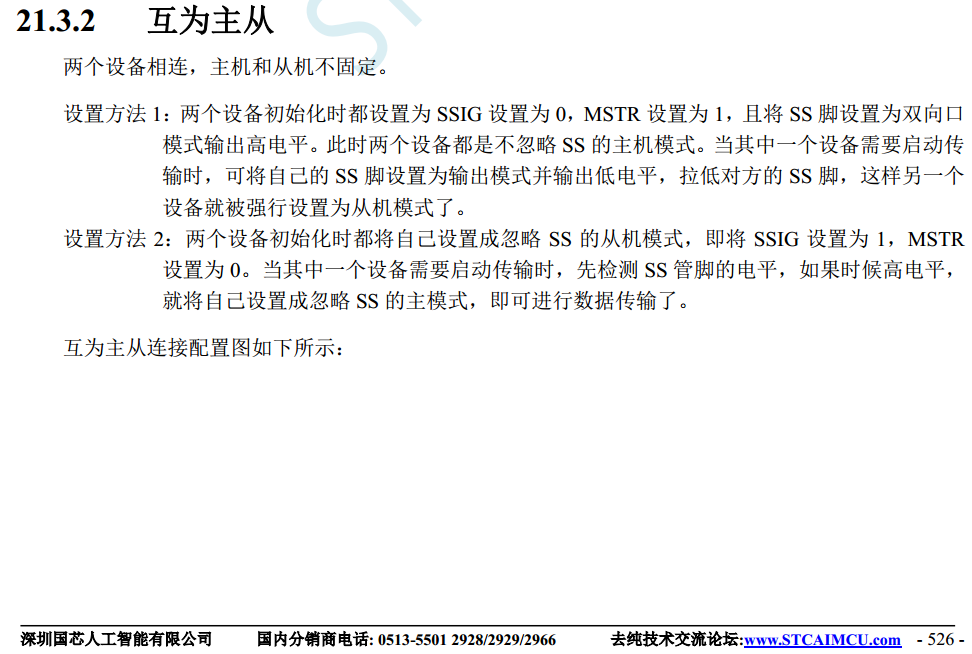

姚总，你发这个图是不是有问题啊?查阅STC8H官方技术手册，SPI主机和从机的连接如下图：
主机的MOSI和从机的MOSI对接
主机的MISO和从机的MISO对接
你发的图刚好相反，是不是有问题？

神***

不一样的场景
1，你先问的是 STC8H1K08 如何接 【外部SPI-FLASH】

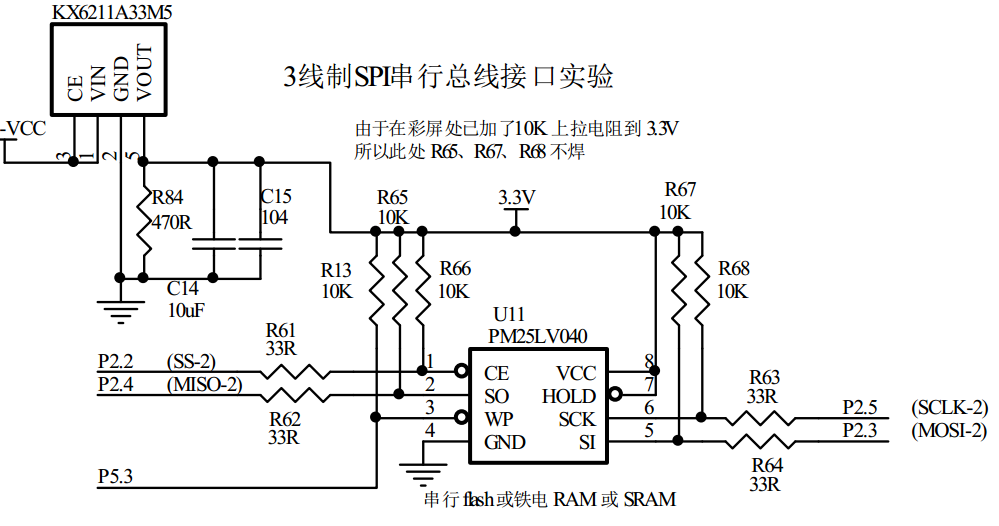

====我贴的是我们实验箱正确验证的原理图
====你照抄就行了

2，你现在贴个我们数据手册中 STC-MCU 和 STC-MCU SPI-通信的示意图
====如果有这种应用场景，你照抄就行了

另外如果还处在中级水平，就不要轻易怀疑我们
===基本都是你不懂，怀疑影响你前进的速度

等到是真专家了，再来讨论，现在照抄最专业的，效率高

98057***

神*** 发表于 2023-5-30 16:47
不一样的场景
1，你先问的是 STC8H1K08 如何接 【外部SPI-FLASH】
====我贴的是我们实验箱正确验证的原理图 ...

总结：实际使用和STC官方手册矛盾

98057***

神*** 发表于 2023-5-30 16:47
不一样的场景
1，你先问的是 STC8H1K08 如何接 【外部SPI-FLASH】
====我贴的是我们实验箱正确验证的原理图 ...

你数据手册中的SPI从机不能是其它设备吗？SPI从机一定是MCU吗？

神***

下面都是讲的 2个 MCU 之间的通信，或多个 MCU之间的通信
不是 【1个 MCU】 对【普通简单外设 SPI-FLASH】的简单读写
不要将对【普通简单外设 SPI-FLASH】的简单读写，上升到 【单片机之间通信】的高度
===普通SPI-FLASH读写，还没到 【单片机之间通信】的高度








此处的【机】都是指【单片机】或【其他比单片机还复杂的处理器】
不是超级简单的 SPI-FLASH


从机都有配套程序了，说明从机是 MCU/DSP/SOC等处理器
从机还能中断

98057***

神*** 发表于 2023-5-30 17:31
下面都是讲的 2个 MCU 之间的通信，或多个 MCU之间的通信
不是 【1个 MCU】 对【普通简单外设 SPI-FLASH】 ...

那姚总有没有讲单片机外围SPI的课程

98057***

98057*** 发表于 2023-5-30 17:57
那姚总有没有讲单片机外围SPI的课程

就是单片机对外围设备SPI通讯的原理

神***

就是反复提醒大家的要高效学习，先花30个小时看冲哥视频
磨刀不误砍柴工，否则效率太低
