STC8H8K64U Vref脚测不到电压

sera***

如题，换了两个不同批次的芯片一样的程序，测试版芯片就ok换新买的芯片就没有数值。
mcu采用1s锂电降压到3.3v供电，电源为锂电池，用73k电阻接电池正极两串分压接地取1/2电池电压接入VRef引脚，
取两次电压之和得到检测电压，程序如下：

void ADCinit()
{
        P_SW2|=0x80;
        ADCTIM=0x3f;
        P_SW2&=0x7f;

    ADCCFG = 0x2f;                              //设置ADC时钟为系统时钟/2/16/16
        ADC_CONTR = 0x80;

}
/************ADC数据显示************/

void ShowResult(uint cl)
{
    uint ADCbg;

        uchar a1;
//        P1M0 = 0x00;                                //设置P1.7为ADC口
//  P1M1 = 0xff;
    for(a1=0;a1<8;a1++)
        {
                ADC_CONTR |= cl;                      //使能ADC模块 选择15通道
                ADC_CONTR |= 0x40;                      //启动AD转换
            _nop_();
                _nop_();
                _nop_();
                _nop_();
            while (!(ADC_CONTR & 0x20));            //查询ADC完成标志
            ADC_CONTR &= ~0x20;                     //清完成标志
                ADCbg=(ADC_RES<<8)|ADC_RESL;

                if(a1==3)//第一次采样
                {
                        Vx=(uint)(4096L**BGV/ADCbg);
                }
                if(a1==7)//第二次采样累加
                {
                        Vx=Vx+(uint)(4096L**BGV/ADCbg);
                }
        }

用isp里面的例程如下：

#include "reg51.h"
#include "intrins.h"

#define FOSC            11059200UL
#define BRT             (65536 - FOSC / 115200 / 4)

sfr     AUXR        =   0x8e;

sfr     ADC_CONTR   =   0xbc;
sfr     ADC_RES     =   0xbd;
sfr     ADC_RESL    =   0xbe;
sfr     ADCCFG      =   0xde;

sfr     P_SW2   =   0xba;
#define ADCTIM  (*(unsigned char volatile xdata *)0xfea8)

sfr     P0M1    =   0x93;
sfr     P0M0    =   0x94;
sfr     P1M1    =   0x91;
sfr     P1M0    =   0x92;
sfr     P2M1    =   0x95;
sfr     P2M0    =   0x96;
sfr     P3M1    =   0xb1;
sfr     P3M0    =   0xb2;
sfr     P4M1    =   0xb3;
sfr     P4M0    =   0xb4;
sfr     P5M1    =   0xc9;
sfr     P5M0    =   0xca;

int *BGV;                                       //内部1.19V参考信号源值存放在idata中
                                                //idata的EFH地址存放高字节
                                                //idata的F0H地址存放低字节
                                                //电压单位为毫伏(mV)
bit busy;

void UartIsr() interrupt 4
{
    if (TI)
    {
        TI = 0;
        busy = 0;
    }
    if (RI)
    {
        RI = 0;
    }
}

void UartInit()
{
    SCON = 0x50;
    TMOD = 0x00;
    TL1 = BRT;
    TH1 = BRT >> 8;
    TR1 = 1;
    AUXR = 0x40;
    busy = 0;
}

void UartSend(char dat)
{
    while (busy);
    busy = 1;
    SBUF = dat;
}

void ADCInit()
{
    P_SW2 |= 0x80;
    ADCTIM = 0x3f;                              //设置ADC内部时序
    P_SW2 &= 0x7f;

    ADCCFG = 0x2f;                              //设置ADC时钟为系统时钟/2/16
    ADC_CONTR = 0x8f;                           //使能ADC模块,并选择第15通道
}

int ADCRead()
{
    int res;

    ADC_CONTR |= 0x40;                          //启动AD转换
    _nop_();
    _nop_();
    while (!(ADC_CONTR & 0x20));                //查询ADC完成标志
    ADC_CONTR &= ~0x20;                         //清完成标志
    res = (ADC_RES << 8) | ADC_RESL;            //读取ADC结果

    return res;
}

void main()
{
    int res;
    int vcc;
    int i;

    P0M0 = 0x00;
    P0M1 = 0x00;
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;

    BGV = (int idata *)0xef;
    ADCInit();                                  //ADC初始化
    UartInit();                                 //串口初始化

    ES = 1;
    EA = 1;

//  ADCRead();
//  ADCRead();                                  //前两个数据建议丢弃

    res = 0;
    for (i=0; i<8; i++)
    {
        res += ADCRead();                       //读取8次数据
    }
    res >>= 3;                                  //取平均值

//    vcc = (int)(1024L * *BGV / res);            //(10位ADC算法)计算VREF管脚电压,即电池电压
  vcc = (int)(4096L * *BGV / res);            //(12位ADC算法)计算VREF管脚电压,即电池电压
                                                //注意,此电压的单位为毫伏(mV)
    UartSend(vcc >> 8);                         //输出电压值到串口
    UartSend(vcc);

    while (1);
}


串口返回数据00 00
同一块板子换老的测试版芯片返回数据08 4f或者08 4d

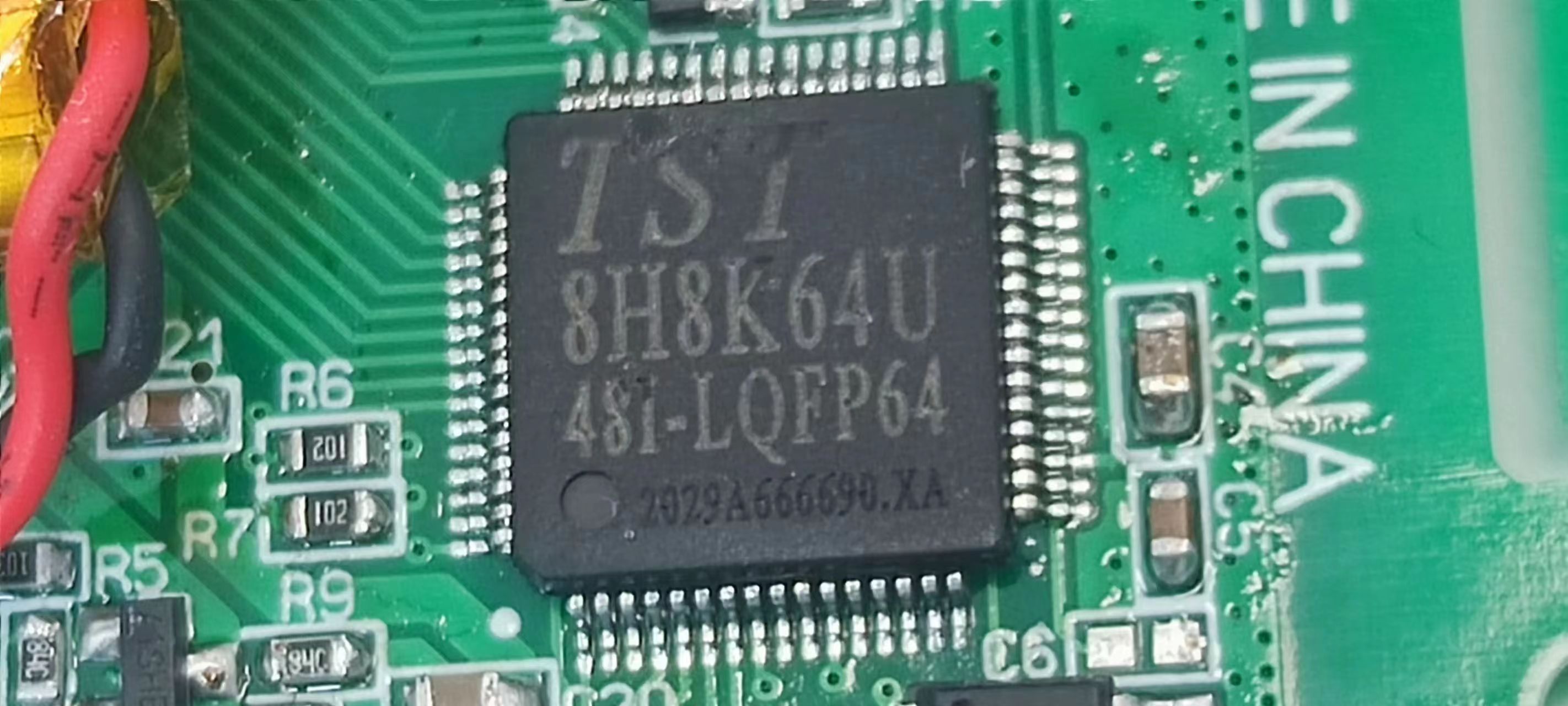

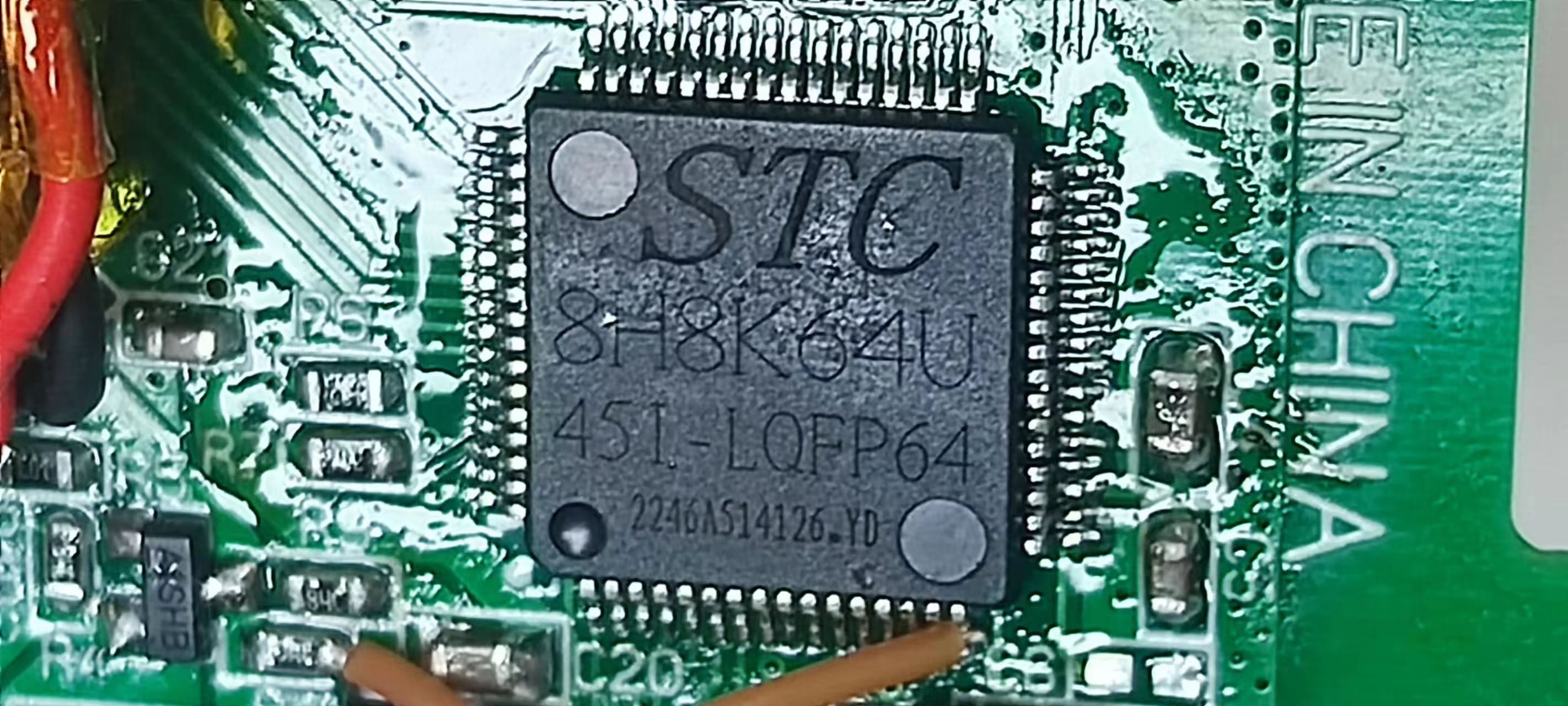

芯片图片如下：

32位***

sera*** 发表于 2023-5-30 13:43

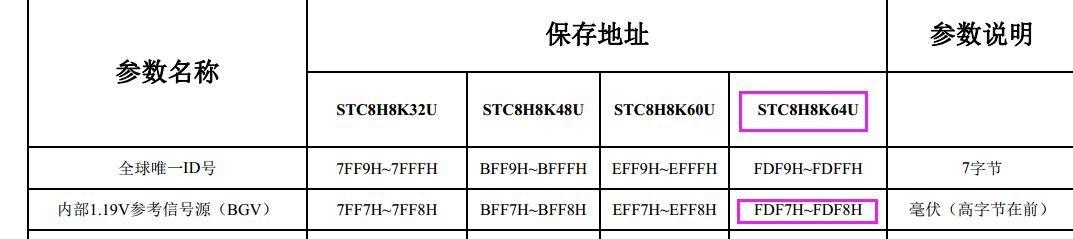

大概找到问题8h8k的BGV在rom存放地址是？

可以参考手册范例程序哦！

sera***

自己的程序时钟用内部33.1776MHz频率
例程用11.0592MHz

sera***

大概找到问题8h8k的BGV在rom存放地址是？

sera***

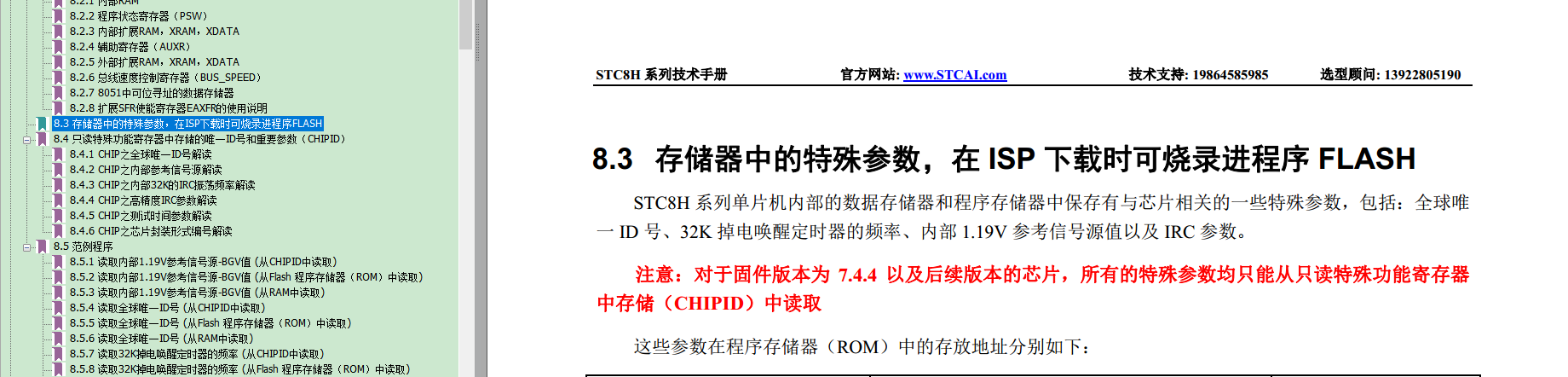

7.4.6u固件只能从IPID中取

梁***

第一步，用STC官方例子测试。
第二部，再修改、移植程序。

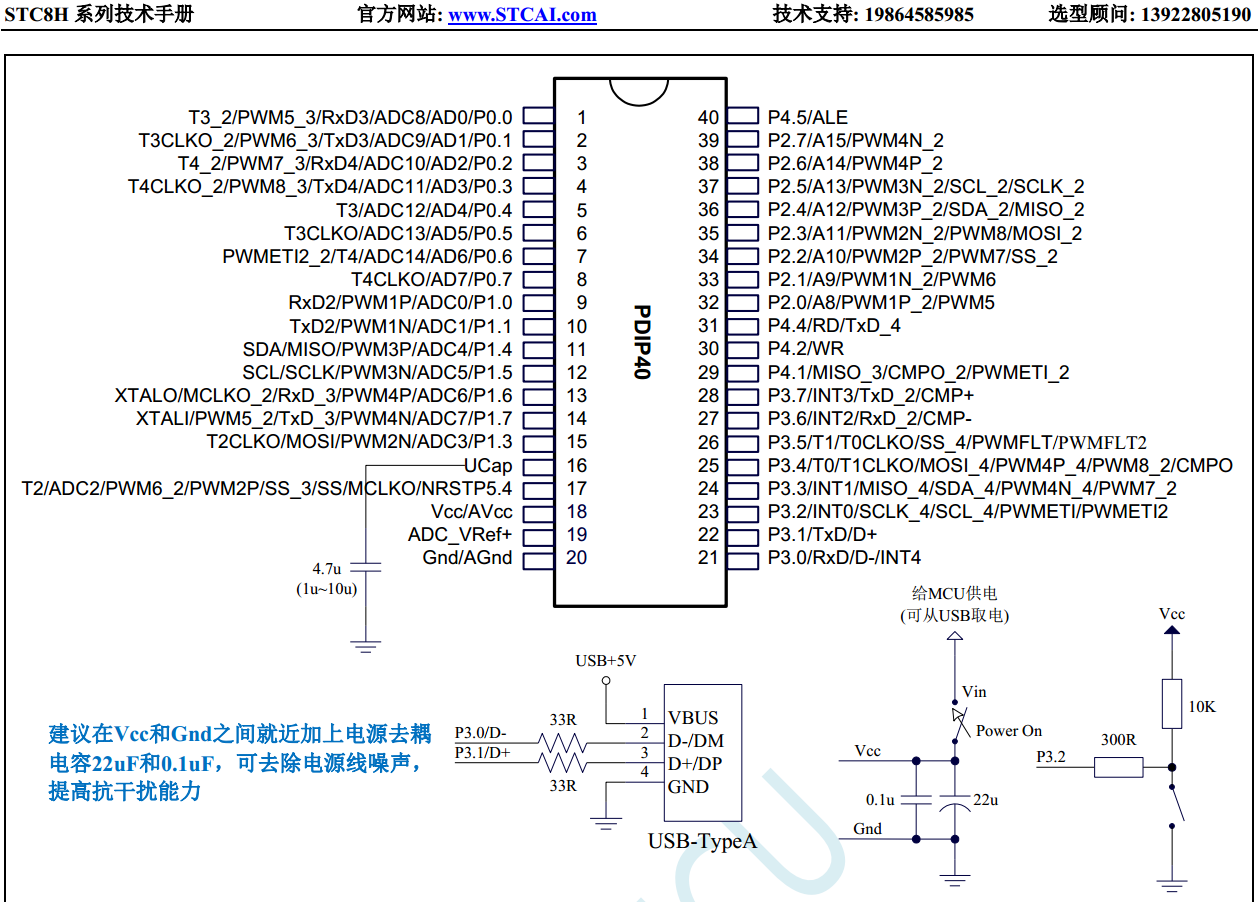

Vref要接稳定的电压，你从电池座1/2分压送Vref，电压降不稳定，但不至于转换不到读数。并且Vref对地要接一个103~104的电容。

神***

楼主用的有2个版本，请直接使用 其中的量产版本 D 版本研发生产

原理图的PDF也发上来，梁工好帮你分析

xhbw***

73k串联分压给vref做基准？我记得一般基准是有电流要求的，还是弄个跟随器或者减小分压电阻的阻值。

32位***

xhbw*** 发表于 2023-6-8 08:12
73k串联分压给vref做基准？我记得一般基准是有电流要求的，还是弄个跟随器或者减小分压电阻的阻值。 ...

STC8H外部ADC_VRef+管脚需要的供电电流和允许的供电电压是多少？ ===1，ADC_VRef+管脚需要的供电电流 ？< 1mA, 所有的基准源都可以满足要求 ===2，ADC_VRef+管脚允许的供电电压： 2.4V =< ADC_VREF <=VCC/AVcc

xhbw***

STC32位***芯片 发表于 2023-6-8 09:05

帮你回答问题的，不是请教问题
