STC8H第15路采样固定输出0X3FF

liuy***

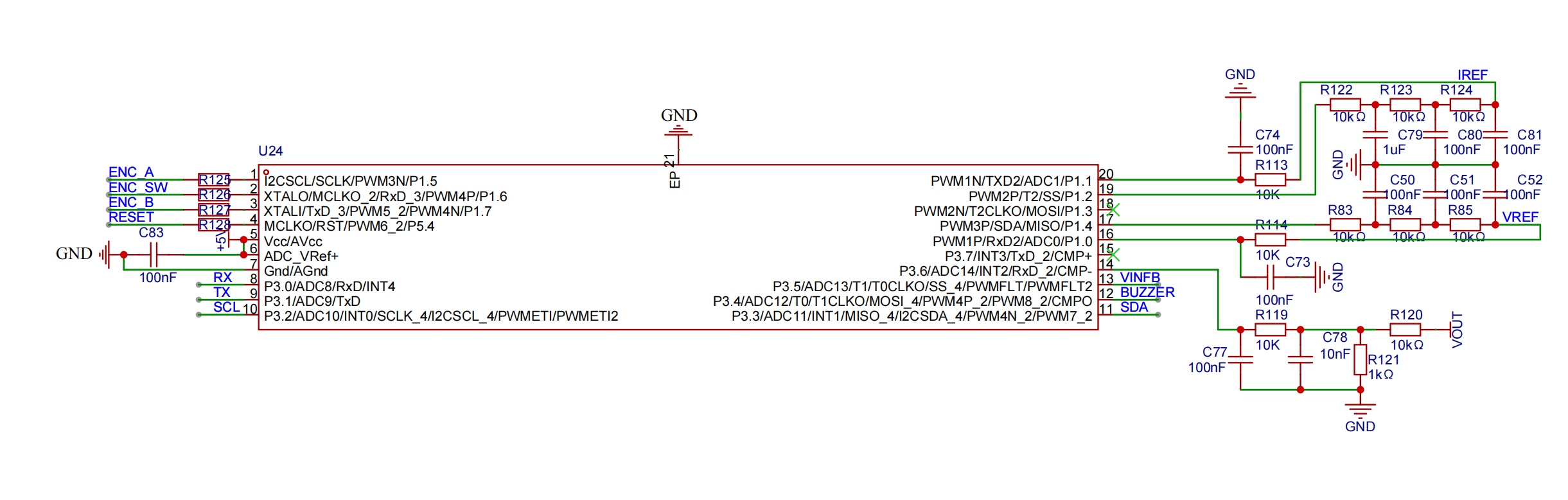

MCU:STC8H1K08

工作频率：22.118
VCC:5V
ADC_VRef+:5V

void GPIO_Init (void)
{
    //设置IO端口模式
    P0M0 = 0x00; P0M1 = 0x00;
    P1M0 = 0x14; P1M1 = 0x03;
    P2M0 = 0x00; P2M1 = 0x00;
    P3M0 = 0x1c; P3M1 = 0x6c;
    P4M0 = 0x00; P4M1 = 0x00;
    P5M0 = 0x00; P5M1 = 0x00;
    P6M0 = 0x00; P6M1 = 0x00;
    P7M0 = 0x00; P7M1 = 0x00;

    P1IE = 0xfc;
    P3IE = 0x9f;

    P_SW2 |= 0x80;                              //使能XFR
    P_SW2 |= 0x30;                               //切换<i>I2C引脚</i>SCL_4/P3.2, SDA_4/P3.3
}
复制代码

void ADC_init(void)
复制代码

//串口这么用的采的是第15路 1.19V内置电压
TI = 1;
printf("adc4:%d\n",GitADC(15));
TI = 0;








仿真显示ADCbuff值为 0x3f，串口使用pintf（）函数输出的是1024附近的值

liuy***

int GitADC (unsigned char CH)
{
    int ADCbuff;
        ADC_RES = 0;
        ADC_RESL = 0;
    CH &= 0xf0;
    ADC_CONTR |= CH;
    ADC_CONTR |=0x40;
    Delay500us();
    ADCbuff = ADC_RES<<8;
    return ADCbuff |=ADC_RESL;
}
复制代码

void ADC_Init(void)
{
    ADCTIM = 0x2A;                              //����ADC�ڲ�ʱ��
    ADCCFG = 0x20;                              //右对齐
        ADC_RES = 0;
        ADC_RESL = 0;
    ADC_CONTR = 0xc0;                           //ʹ�ܲ�����ADCģ��

}
复制代码

void ADC_Isr() interrupt 5
{
    ADC_CONTR &= ~0x20;                         //���жϱ�־
}
复制代码

liuy***

        TI = 1;
        //printf("VREF:%d\n",GitADC(0));
        //printf("RREF:%d\n",GitADC(1));
        //printf("VOUT:%d\n",GitADC(14));
        //printf("VIN:%d\n",GitADC(13));
        printf("adc4:%d\n",GitADC(15));

        TI = 0;
复制代码

乘风***

烧录附件例程到芯片里试试，串口1（P3.0，P3.1）打印采样结果，波特率115200,N,8,1。
烧录时, 选择IRC时钟 24MHz

liuy***

乘风*** 发表于 2023-5-30 09:02
烧录附件例程到芯片里试试，串口1（P3.0，P3.1）打印采样结果，波特率115200,N,8,1。
烧录时, 选择IRC时钟  ...

[09:24:26.575]接收←STC8H系列ADC测试程序!

[09:24:26.778]接收←ADC00=0216
[09:24:26.981]接收←ADC01=0037
[09:24:27.184]接收←ADC02=0000
[09:24:27.387]接收←ADC03=0000
[09:24:27.590]接收←ADC04=0000
[09:24:27.793]接收←ADC05=0000
[09:24:27.997]接收←ADC06=0000
[09:24:28.200]接收←ADC07=0000

[09:24:28.403]接收←ADC08=1023
[09:24:28.606]接收←ADC09=1023
[09:24:28.809]接收←ADC10=1018
[09:24:29.028]接收←ADC11=1018
[09:24:29.231]接收←ADC12=1023
[09:24:29.426]接收←ADC13=0084
[09:24:29.629]接收←ADC14=0967
[09:24:29.832]接收←Bandgap=0243

乘风***

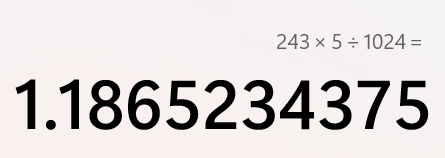

用例程测试没问题，内部参考电压根据15通道采样值计算出来差不多是1.19V左右：
