【 32G / 8H 系列的2组硬件PWM支持 2组正交编码器】，有视频讲解

32G12***

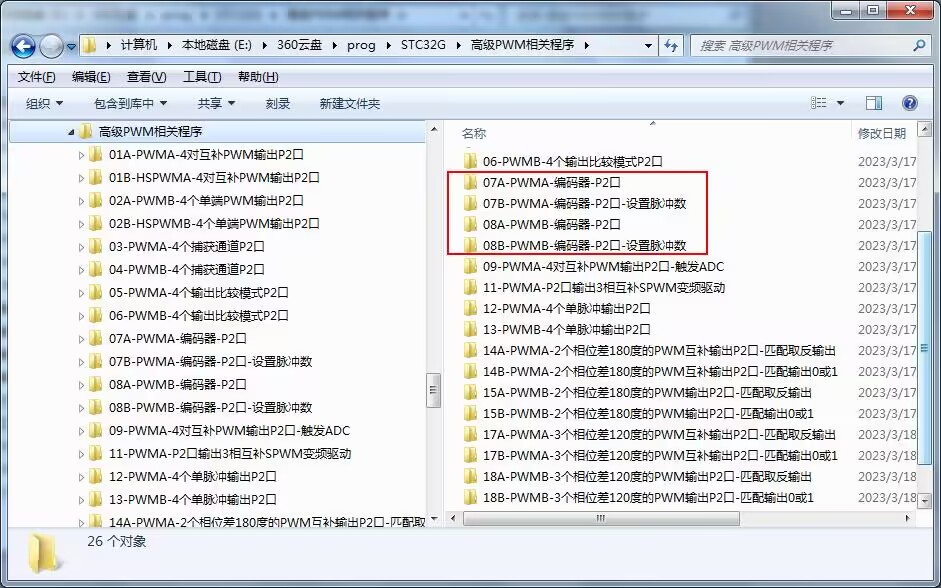

STC32G 的 2组硬件PWM 支持 2组 正交编码器, 有视频讲解
STC8H   的 2组硬件PWM 支持 2组 正交编码器, 有视频讲解

PWMA组, 只能支持1组编码器；PWMB组, 只能支持1组编码器；
PWMA组  只能用 PWMxP  的管脚做编码器检测

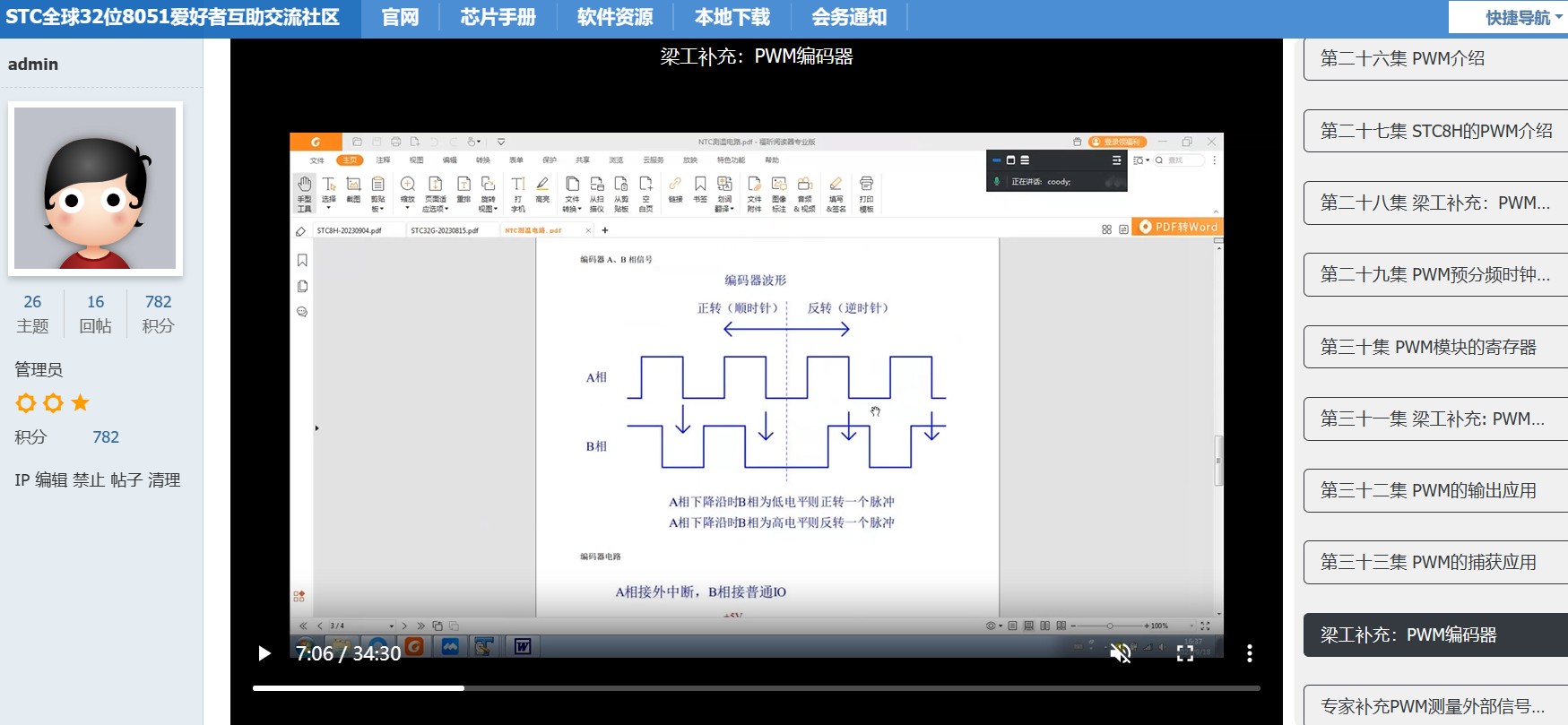

STC32G 的 2组硬件PWM 支持 2组 正交编码器, 视频讲解
STC8H   的 2组硬件PWM 支持 2组 正交编码器, 视频讲解

视频讲解    https://www.stcaimcu.com/forum.p ... 3184&extra=page%3D1

神***

PWMA组, 只能支持1组编码器；PWMB组, 只能支持1组编码器；
PWMA组  只能用 PWMxP  的管脚做编码器检测输入
STC32G 的 2组硬件PWM 支持 2组 正交编码器, 见视频讲解
STC8H   的 2组硬件PWM 支持 2组 正交编码器, 见视频讲解

PWMA 的【PWMxP，PWMxN】都可以单独输出，只能其一，或组合输出；
===如 PWMxP 单独输出，则 PWMxN 不能单独输出, 但可做其他I/O使用
===如 PWMxN 单独输出，则PWMxP 不能单独输出, 但可做其他I/O使用
PWMA 的PWM捕获功能检测输入，只能用 PWMxP 的管脚
PWMA 的做编码器检测输入只能用 PWMxP 的管脚
===免得 新人 硬件设计错了，再补充总结下

梁***

如果不够，还可以：

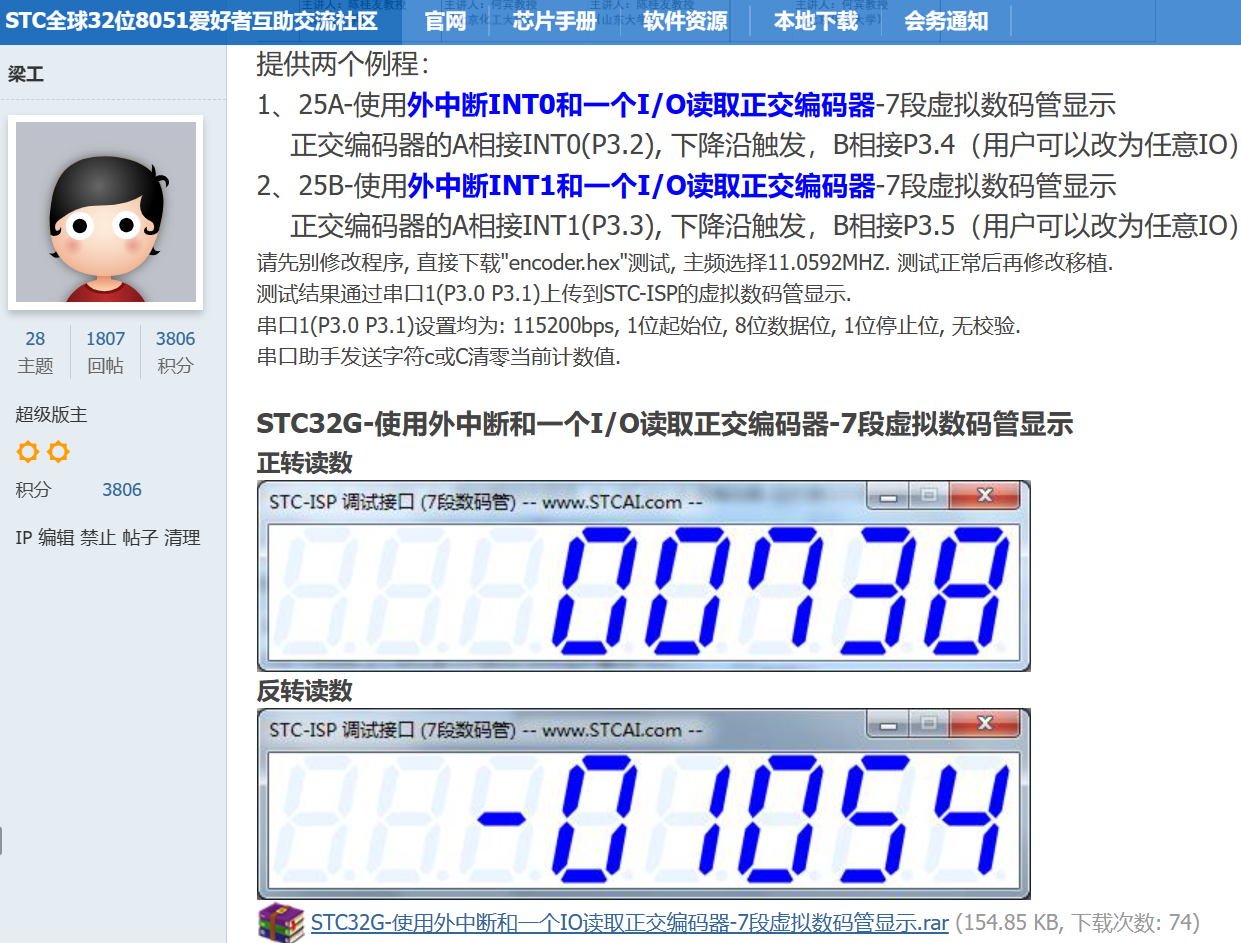

STC32G-使用外中断和一个I/O读取正交编码器-7段虚拟数码管显示

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=2291
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)

zac***

梁*** 发表于 2023-5-29 15:03
如果不够，还可以：
STC32G-使用外中断和一个I/O读取正交编码器-7段虚拟数码管显示
https://www.stcaimcu.c ...

梁工你好，我现在的需求是要读取NPN编码器发过来的AB相脉冲，通过AB相判断旋转的方向，且计数，根据计数的值给出信号供其他单元使用，请问一下这个能不能指导下怎么做，
特别需要帮助的是硬件怎么搭，线怎么接？电阻啥的怎么选

zac***

梁*** 发表于 2023-5-29 15:03
如果不够，还可以：
STC32G-使用外中断和一个I/O读取正交编码器-7段虚拟数码管显示
https://www.stcaimcu.c ...

@梁工，这个硬件咋弄呢？有么有参考

梁***

zac*** 发表于 2023-6-15 16:28
@梁工，这个硬件咋弄呢？有么有参考

上面不是有参考例子连接吗？没看到？

zac***

梁*** 发表于 2023-6-15 18:44
上面不是有参考例子连接吗？没看到？

你好，梁工，我看到了上面的例子，
我有问题如下：
我所使用的编码器是24V--NPN的编码器，这个硬件是不是直接连接还是要有转换电路

梁***

zac*** 发表于 2023-6-16 08:30
你好，梁工，我看到了上面的例子，
我有问题如下：
我所使用的编码器是24V--NPN的编码器，这个硬件是不是 ...

这是我常用的编码器输入电路，供您参考。

zac***

梁*** 发表于 2023-6-16 10:42
这是我常用的编码器输入电路，供您参考。

感谢，感谢！

zac***

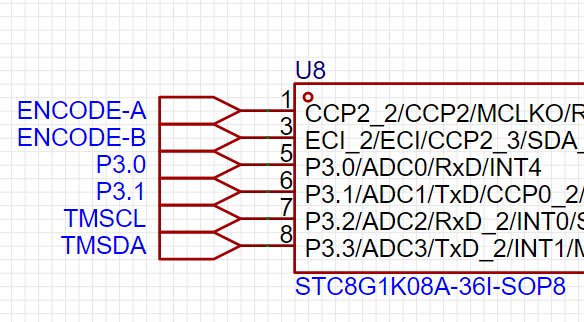

你好，梁工，我目前做的是用STC8G1K08A-36I-SOP8去做一个根据编码器的值判断两个输出信号，结构如附件
我现在遇到的问题是，我是用的是增量编码器，再断电重新上电的时候数据就会丢失，现在已经没有口做断电检测，出了换芯片，请问还有没有其他办法可以解决？
P3.0和P3.1已经复用位两个输出。

梁***

zac*** 发表于 2023-6-18 09:46
你好，梁工，我目前做的是用STC8G1K08A-36I-SOP8去做一个根据编码器的值判断两个输出信号，结构如附件
我现 ...

ADC读15通道计算VCC，5V工作的话，低于4.5V就启动掉电保存EEPROM。
建议用1ms的间隔启动ADC，在ADC中断中读取判断。
