如何让PWM输出0 | 见 数据手册

神***

有研发问： 怎么让 PWM 输出 0
===我找了下芯片手册

神***

不知从数据手册中找到的内容是否能回答上述用户问题，要等梁工，陈工，他们确认，我已不是研发多年

梁***

PCA-PWM连续输出0或1的方法，以PCA0(PWM0-CCP0)为例：
PCA_PWM0 &= ~0x02;        // PWM0正常输出
PCA_PWM0 |= 0x3f, CCAP0H = 0xff, CCAP0L = 0xff;        // PWM0一直输出0
PCA_PWM0 &= 0xc0, CCAP0H = 0,    CCAP0L = 0;        // PWM0一直输出1
===========================================

STC8A8K64D4的8路15位增强型PWM，连续输出0或1有3种方法（以PWM0--P1.0为例）：

1、禁止输出PWM，对应IO成为普通IO，禁止PWM输出后，由这个IO直接输出高或低电平。
  PWM0CR |= 0x80;   // ENO=1:允许PWM输出
  delay_ms(5);      // PWM输出5ms
  P10 = 1;          // 连续输出高电平
  PWM0CR &= ~0x80;  // ENO=0:禁止PWM输出
  delay_ms(5);      // P1.0输出高电平5ms

  PWM0CR |= 0x80;   // ENO=1:允许PWM输出
  delay_ms(5);      // PWM输出5ms
  P10 = 0;          // 连续输出低电平
  PWM0CR &= ~0x80;  // ENO=0:禁止PWM输出
  delay_ms(5);      // P1.0输出低电平5ms

2、PWM0T2设置输出高电平时刻，PWM0T1设置输出低电平时刻，PWM0T1-PWM0T2就是输出高电平时间。
   如果将PWM0T1设置的数值比周期值大，则连续输出高电平，输出100%占空比。
   如果将PWM0T2设置的数值比周期值大，则连续输出低电平，输出0%占空比。

3、使用“PWM通道电平保持控制寄存器 PWMnHLD”直接设置输出高或低，
   这个寄存器就是专门用于设置连续输出高或低的。
   PWM0HLD = 0x00;  //PWM正常输出
   PWM0HLD = 0x01;  //PWM输出连续低电平
   PWM0HLD = 0x02;  //PWM输出连续高电平
===========================================

STC8G2K64S4的45路15位增强型PWM，连续输出0或1有3种方法（以PWM00为例）：

1、禁止输出PWM，对应IO成为普通IO，禁止PWM输出后，由这个IO直接输出高或低电平。
  PWM00CR |= 0x80;   // ENO=1:允许PWM输出
  delay_ms(5);       // PWM输出5ms
  P00 = 1;           // 连续输出高电平
  PWM00CR &= ~0x80;  // ENO=0:禁止PWM输出
  delay_ms(5);       // P0.0输出高电平5ms

  PWM00CR |= 0x80;   // ENO=1:允许PWM输出
  delay_ms(5);       // PWM输出5ms
  P00 = 0;           // 连续输出低电平
  PWM00CR &= ~0x80;  // ENO=0:禁止PWM输出
  delay_ms(5);       // P0.0输出低电平5ms

2、PWM00T2设置输出高电平时刻，PWM00T1设置输出低电平时刻，PWM00T1-PWM00T2就是输出高电平时间。
   如果将PWM00T1设置的数值比周期值大，则连续输出高电平，输出100%占空比。
   如果将PWM00T2设置的数值比周期值大，则连续输出低电平，输出0%占空比。

3、使用“PWM通道电平保持控制寄存器 PWMnHLD”直接设置输出高或低，
   这个寄存器就是专门用于设置连续输出高或低的。
   PWM00HLD = 0x00;  //PWM正常输出
   PWM00HLD = 0x01;  //PWM输出连续低电平
   PWM00HLD = 0x02;  //PWM输出连续高电平
===========================================

STC8H系列的高级PWM，连续输出0或1有2种方法（以PWM1P为例）：

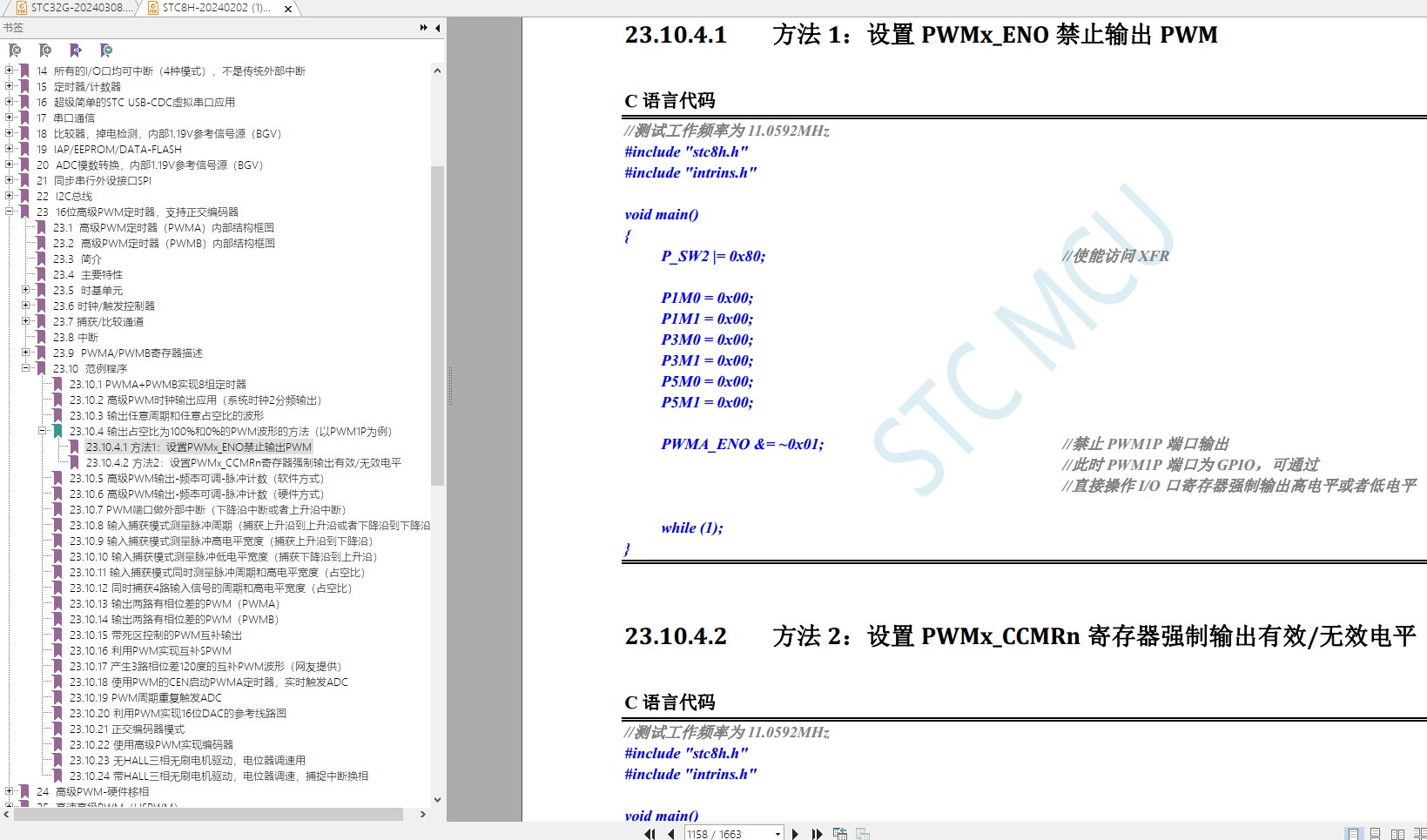

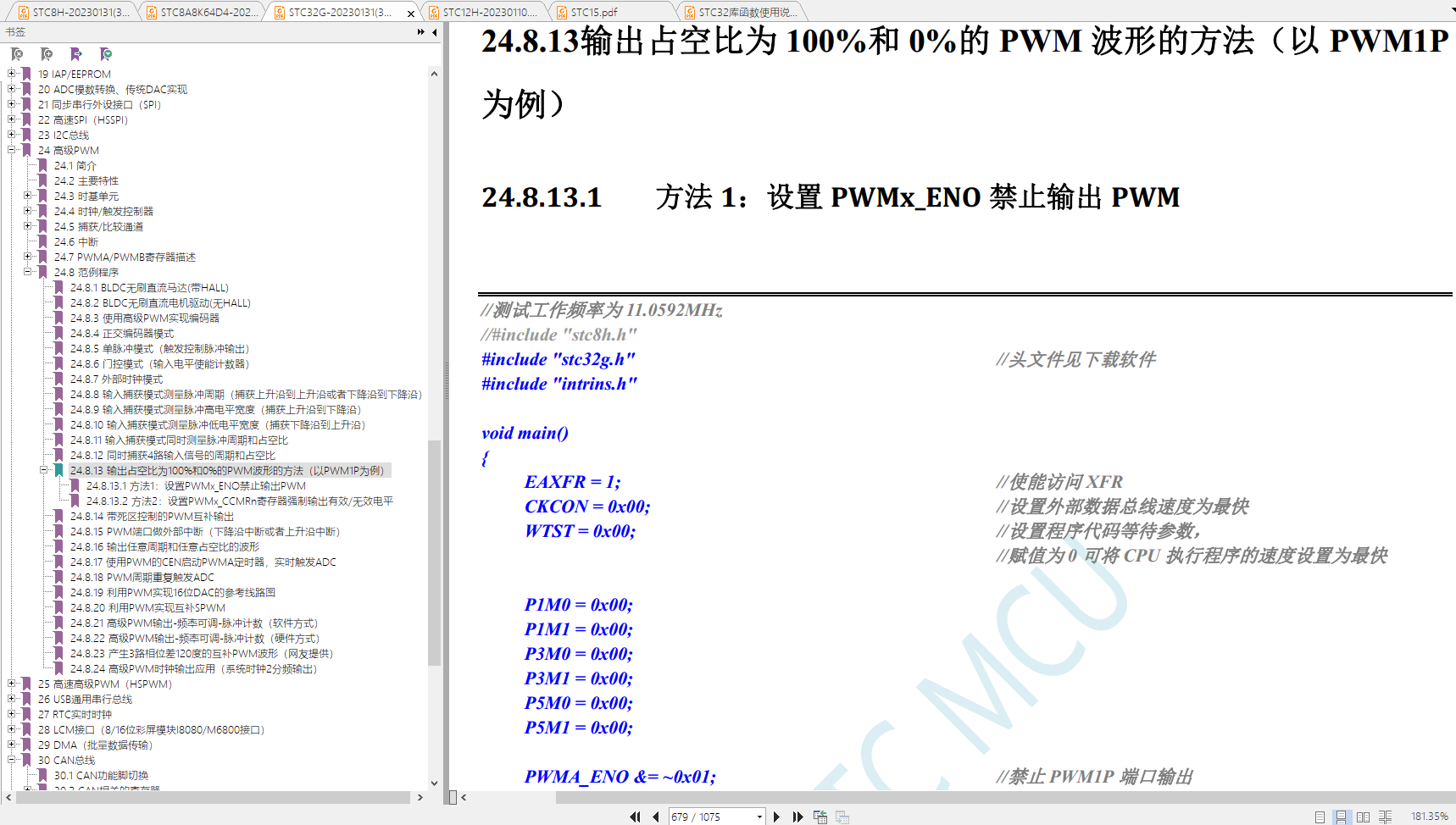

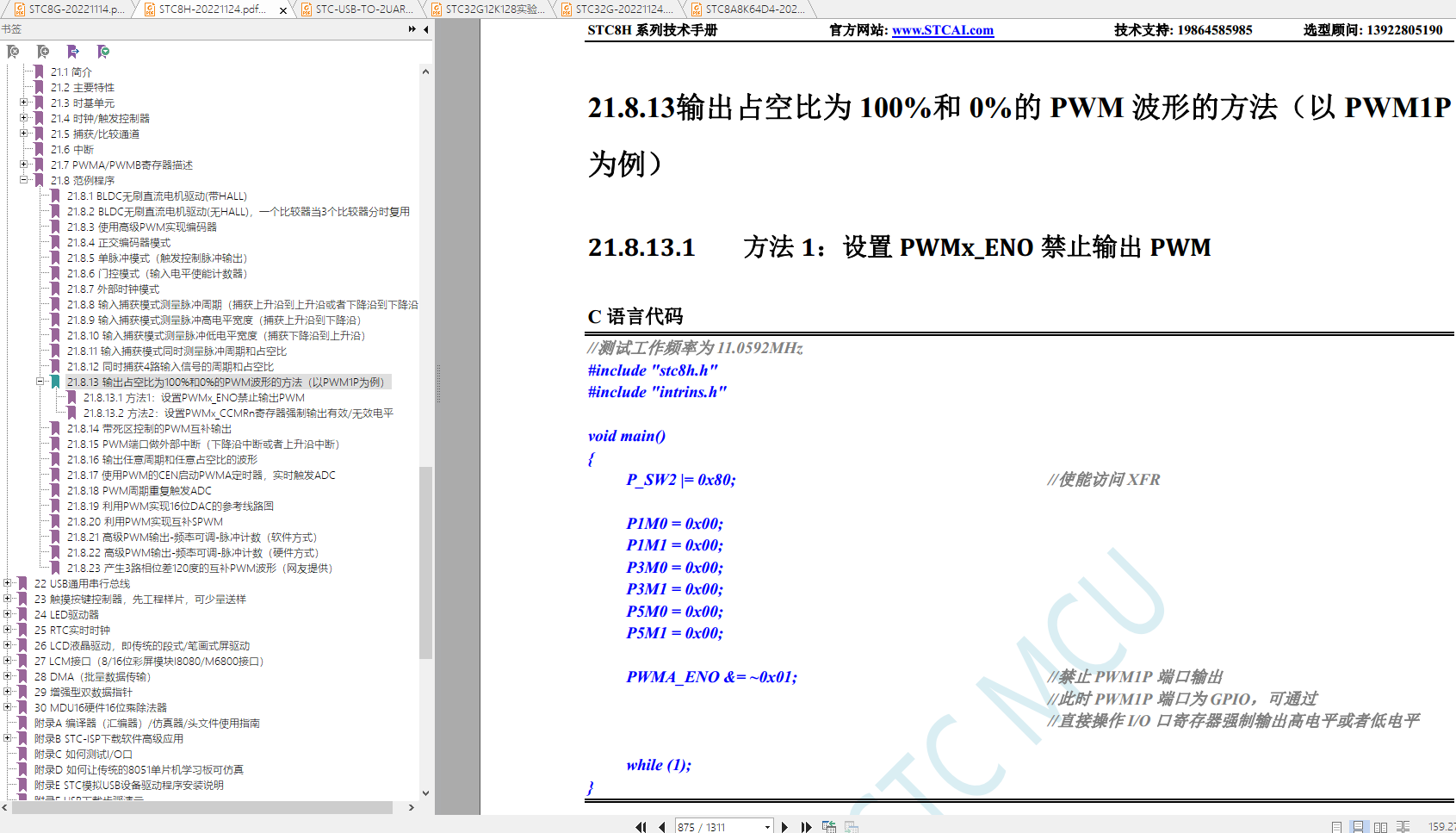

1、使用PWMx_ENO禁止输出PWM，对应IO成为普通IO，禁止PWM输出后，由这个IO直接输出高或低电平。
  PWMA_ENO |= 0x01;   // 允许PWM1P输出
  delay_ms(5);        // P1.0输出PWM 5ms
  P10 = 1;            // P1.0输出高电平
  PWMA_ENO &= ~0x01;  // 关闭PWM输出
  delay_ms(5);        // P1.0输出高电平5ms

  PWMA_ENO |= 0x01;   // 允许PWM1P输出
  delay_ms(5);        // P1.0输出PWM 5ms
  P10 = 0;            // P1.0输出低电平
  PWMA_ENO &= ~0x01;  // 关闭PWM输出
  delay_ms(5);        // P1.0输出高电平5ms

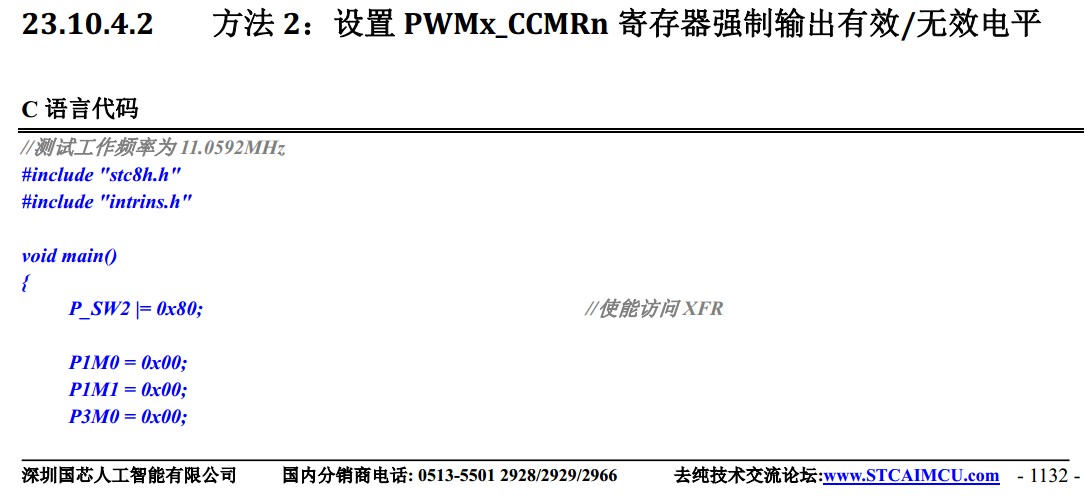

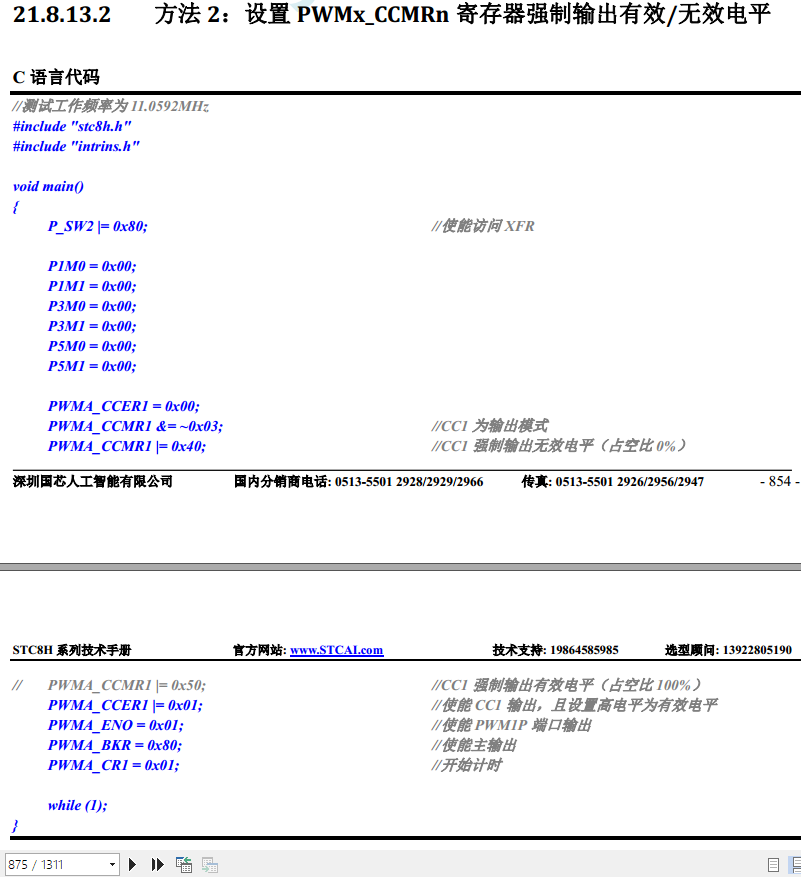

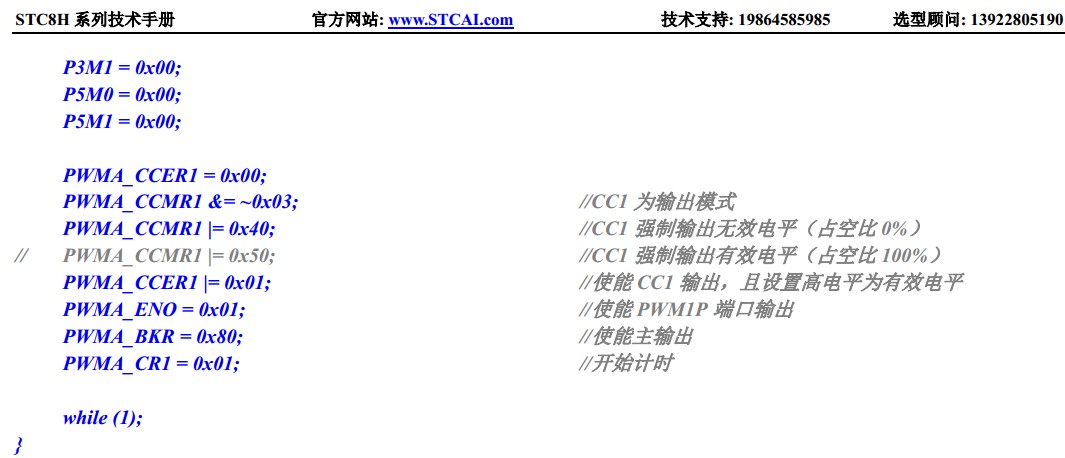

2、设置PWMx_CCMRn，强制PWM输出有效（高）电平/无效（低）电平。
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x60;  // PWM正常输出
  delay_ms(5);                               // PWM输出5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x40;  // 强制PWM输出无效（低）电平
  delay_ms(5);                               // PWM输出低电平5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x60;  // PWM正常输出
  delay_ms(5);                               // PWM输出5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x50;  //强制PWM输出有效（高）电平
  delay_ms(5);                               // PWM输出高电平5ms

菜鸟***

梁*** 发表于 2022-12-8 13:46
PCA-PWM连续输出0或1的方法，以PCA0(PWM0-CCP0)为例：
PCA_PWM0 &= ~0x02;        // PWM0正常输出
PCA_PWM0 |= 0x ...

STC32 如何处理呢

神***

神***

STC32的PWM 同 STC8H的PWM

梁***

对的，STC32G的PWM处理方式与上面“STC8H系列的高级PWM，连续输出0或1有2种方法”的一样。

ala***

梁*** 发表于 2022-12-8 13:46
PCA-PWM连续输出0或1的方法，以PCA0(PWM0-CCP0)为例：
PCA_PWM0 &= ~0x02;        // PWM0正常输出
PCA_PWM0 |= 0x ...

我也遇到同样的问题，可否帮看下代码地方有问题？
;******************************************/

$include (/STC8H.INC)

;====================
STACK_POIRTER   EQU     0D0H    ;堆栈开始地址

;*************  本地变量声明    **************/
PWM1_Flag       BIT     20H.0
PWM1_Duty_H     DATA    30H
PWM1_Duty_L     DATA    31H
INT_TIME BIT 20H.1

;*******************************************************************
;*******************************************************************
        ORG     0000H               ;reset
        LJMP    F_Main

        ORG     000BH               ;1  Timer0 interrupt
        LJMP    F_Timer0_Interrupt

;******************** 主程序 **************************/
        ORG     0100H       ;reset
F_Main:
    ORL     P_SW2, #080H    ;扩展寄存器(XFR)访问使能

    MOV     P0M0,#07H                   ;设置P0.3为高阻输入,P0.0-0.2为推挽输出
    MOV     P0M1,#08H
    MOV     P1M0,#01H                  ;设置P1.0为推挽输出模式,P1.1,P1.3,P1.4,P1.6,P1.7为高阻输入
    MOV     P1M1,#0DAH
    MOV     P2M0,#07H                   ;设置P2.0~P2.2为推挽输出
    MOV     P2M1,#00H
    MOV     P3M0,#08H                  ;设置P3
    MOV     P3M1,#00H
    MOV     P4M0,#00H
    MOV     P4M1,#00H
        MOV     P5M0,#10H                  ;设置P5.4为推挽输出
    MOV     P5M1,#00H
    MOV     SP, #STACK_POIRTER
    MOV     PSW, #0
    USING   0       ;选择第0组R0~R7

    MOV     SP, #STACK_POIRTER
    MOV     PSW, #0
    USING   0       ;选择第0组R0~R7

        CLR P3.6  ;测试用

;================= 用户初始化程序 ====================================
    CLR     PWM1_Flag

    MOV     PWM1_Duty_L, #0
    MOV     PWM1_Duty_H, #0

    CLR     TR0

        MOV TMOD,#00000001B       ;置T1为方式1，16位自动重载定时方式，置T0为方式1,16为不自动重载定时方式,
       MOV TL1,#0C0H               ;T1定时20ms
        MOV TH1,#063H
        MOV TL0,#0E0H              ;定时10mS常数
      MOV TH0,#0B1H
        SETB ET0
                SETB TR0
        SETB EA                   ;开中断

    LCALL   F_PWM_Init          ; PWM初始化

;=================== 主循环 ==================================
L_Main_Loop:

    LJMP    L_Main_Loop

;========================================================================
; 函数: F_PWM_Init
; 描述: PWM初始化程序.
; 参数: none
; 返回: none.
; 版本: V1.0, 2021-3-3
;========================================================================
F_PWM_Init:
    CLR     A                   ;写 CCMRx 前必须先清零 CCxE 关闭通道
    MOV     DPTR,#PWMA_CCER1
    MOVX    @DPTR,A


    MOV     A,#068H             ;设置 PWMx 模式1 输出
    MOV     DPTR,#PWMA_CCMR1
    MOVX    @DPTR,A


    MOV     A,#03H             ;配置通道输出使能和极性
    MOV     DPTR,#PWMA_CCER1
    MOVX    @DPTR,A

    MOV     A,#3                ;设置周期时间
    MOV     DPTR,#PWMA_ARRH
    MOVX    @DPTR,A
    MOV     A,#0FFH
    MOV     DPTR,#PWMA_ARRL
    MOVX    @DPTR,A

    MOV     A,#01H             ;使能 PWM1P 输出
    MOV     DPTR,#PWMA_ENO
    MOVX    @DPTR,A

    MOV     A,#01H              ;高级 PWM 通道输出脚选择位, P2.0为01H,P1.0为00H
    MOV     DPTR,#PWMA_PS
    MOVX    @DPTR,A

     MOV     A,#080H             ;使能主输出
    MOV     DPTR,#PWMA_BKR
    MOVX    @DPTR,A

    MOV     DPTR,#PWMA_CR1
    MOVX    A,@DPTR
    ORL     A,#01H              ;开始计时
    MOVX    @DPTR,A

    RET

;========================================================================
; 函数: F_UpdatePwm
; 描述: 更新PWM占空比值.
; 参数: [PWMn_Duty_H PWMn_Duty_L]: pwm占空比值.
; 返回: none.
; 版本: V1.0, 2021-3-3
;========================================================================
F_UpdatePwm:
    MOV     A, PWM1_Duty_H      ;设置占空比时间
    MOV     DPTR, #PWMA_CCR1H
    MOVX    @DPTR, A
    MOV     A, PWM1_Duty_L
    MOV     DPTR, #PWMA_CCR1L
    MOVX    @DPTR, A

    RET

;**************** 中断函数 ***************************************************
F_Timer0_Interrupt: ;Timer0 1ms中断函数
    PUSH    PSW     ;PSW入栈
    PUSH    ACC     ;ACC入栈

        CLR TR0
    MOV      TL0,#00H      ;T0定时10毫秒
    MOV      TH0,#00H

        CPL INT_TIME
        MOV C,INT_TIME
        JC  F_INT2

    MOV     A,#0H             ;关闭PWM输出
    MOV     DPTR,#PWMA_ENO
    MOVX    @DPTR,A
        NOP
        NOP
        CLR P2.0                  ;输出脚拉低

    JMP INT_END


F_INT2:

        MOV     A,#01H             ;使能 PWM1P 输出
    MOV     DPTR,#PWMA_ENO
    MOVX    @DPTR,A
    JMP INT_END

F_QuitTimer0:
    LCALL   F_UpdatePwm
        INT_END:
        SETB TR0
    POP     ACC     ;ACC出栈
    POP     PSW     ;PSW出栈
    RETI


;======================================================================

    END
