USB声卡@擎天柱-Ai8051U-丐版

es15071***

没有买AI8051U实验箱，没有I2S芯片？

没事，有擎天柱就可以测试USB声卡, 高速PWM输出，可以先听个响，PWM输出提升音质需要加RC滤波电路：

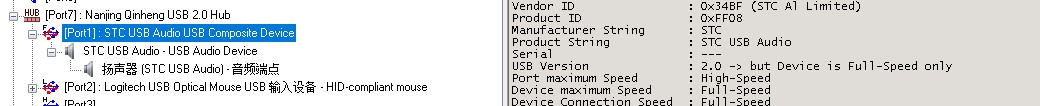

电脑端usbviewer显示信息：

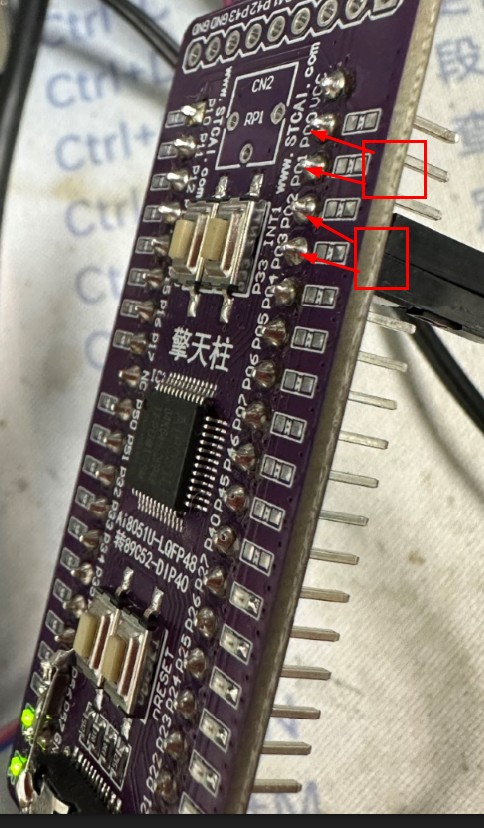

左右两个声道的PWM输出引脚，测试时接一个声道就可以了，实测左右声道的输出都是OK的：

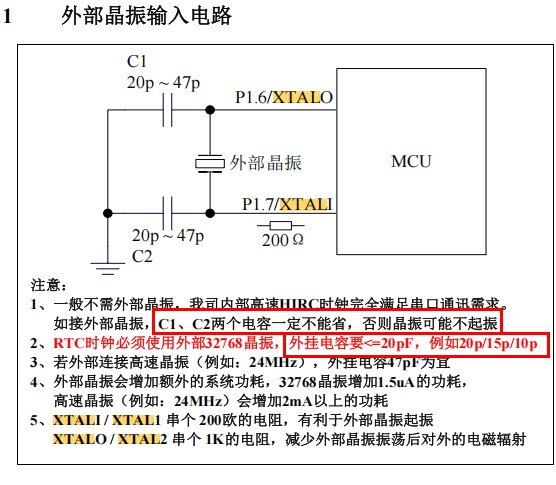

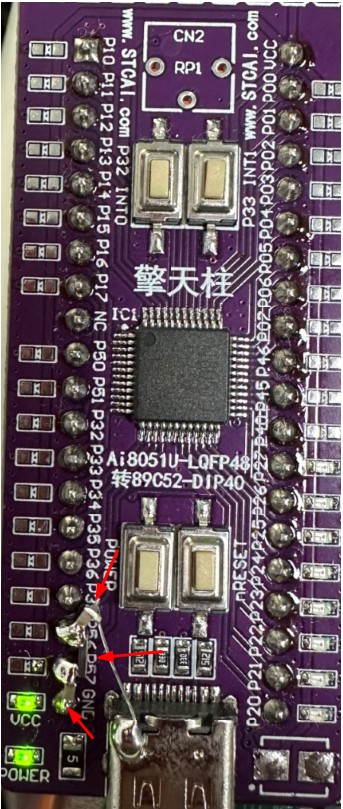

32K晶振和两个20PF电容（注意：电容一定要焊，否则不起振，USB不识别！！！）：



电容一定要焊，否则不起振:

神***

直接发几个视频上来

es15071***

神*** 发表于 2026-6-24 14:55
直接发几个视频上来

没加滤波，音质有点差

es15071***

有擎天柱的可以先做实验听听看效果

狂热***

用pwm转的dac
满足部分需求

可以***

es15071*** 发表于 2026-6-24 14:56
有擎天柱的可以先做实验听听看效果

芯片有内部晶振，为何还一定要外接晶振？
能给解释一下吗？

es15071***

可以*** 发表于 2026-7-2 01:18
芯片有内部晶振，为何还一定要外接晶振？
能给解释一下吗？

AI8051U内部没用PLL倍频——分频这样的模块，核心频率会有偏移，导致的结果就是音频采样率（I2S中断定时器）会随着主频的偏移发生变化，导致音频数据消费速率变化，而且这种变化还是累积的，所以必须使用外部晶振校准。如果不校准结果就是声音听起来会被压扁或拉伸，音色随时间变化发生漂移，不可逆转，所以必须接外部晶振。

补充一点 STC32G144K246有PLL倍频——分频模块，主频可以倍频到200多M，然后分频，核心频率由PLL倍频电路保证，分频后，误差会缩小，即使PLL主频偏移一点，不会影响分频后的主时钟变化的误差（这个误差会很小），从而可以直接满足音频输出中断定时。

我是***

如果STC32G144K246的 I2S中断直接使用RC主频时钟，比如24M，也是会发生音频数据消费速率变化的，也是不行的，PLL模块就很好的解决了这个问题

可以***

es15071*** 发表于 2026-7-8 10:51
AI8051U内部没用PLL倍频——分频这样的模块，核心频率会有偏移，导致的结果就是音频采样率（I2S中断定时器 ...

谢谢指点。
