基于8G1K08A-DFN8的电池测量器

晓***

上周收拾物料，翻出来一大堆镍氢电池，想着怎么筛选一下，随手做了两个小玩意用来测试镍氢电池和干电池电压。
特点：

• 基于STC8G1K08A-DFN8单片机制作
• 由被测量电池升压后供电，无需额外电源
• 使用充电宝常用的5PIN脚的188LED数码管显示，无限流电阻设计，利用单片机内置4k上拉动态查理复用驱动
• 具有过压设计，避免误测锂电池损坏升压电路
• 具有防反接设计，避免电池接错烧坏电路
• 本设计只能用于测量电压范围在0.9~1.9V范围内的一切干电池、镍氢电池、镍镉电池，其他电池不保证能够测量
• 测量输入功耗10mA（@1.9V）~ 20mA（@0.9V），纽扣电池、比较虚弱的干电池和能量耗尽的可充电池可能无法正常使用
• 只要电池合适，秒出结果，测量刷新率10Hz


晓***

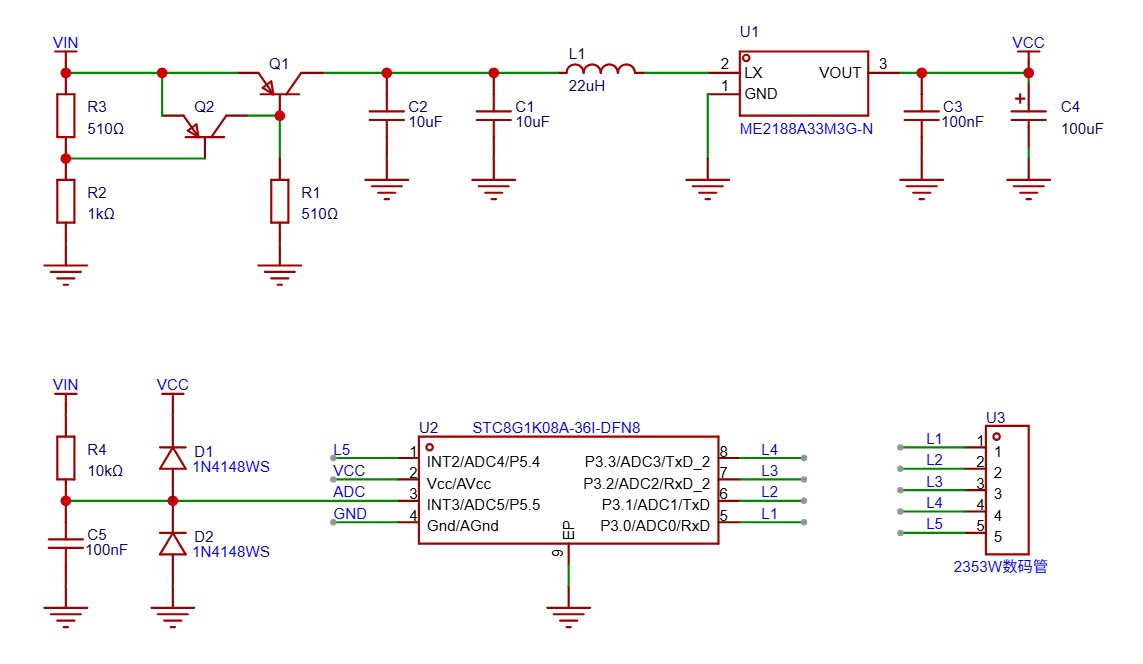

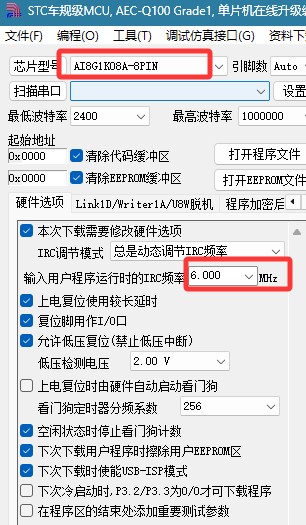

IRC频率选择6MHz即可，程序代码及HEX见附件

晓***

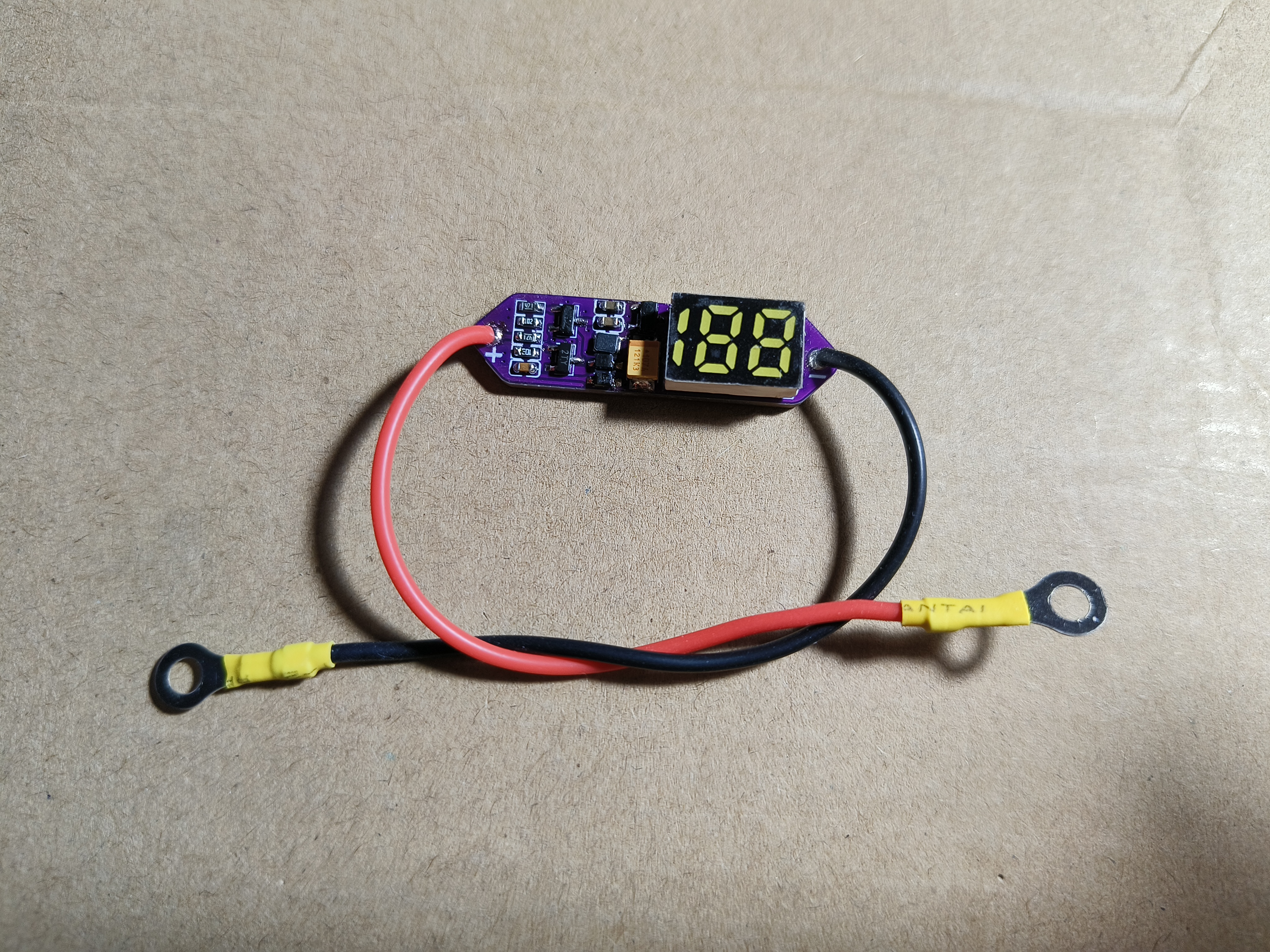

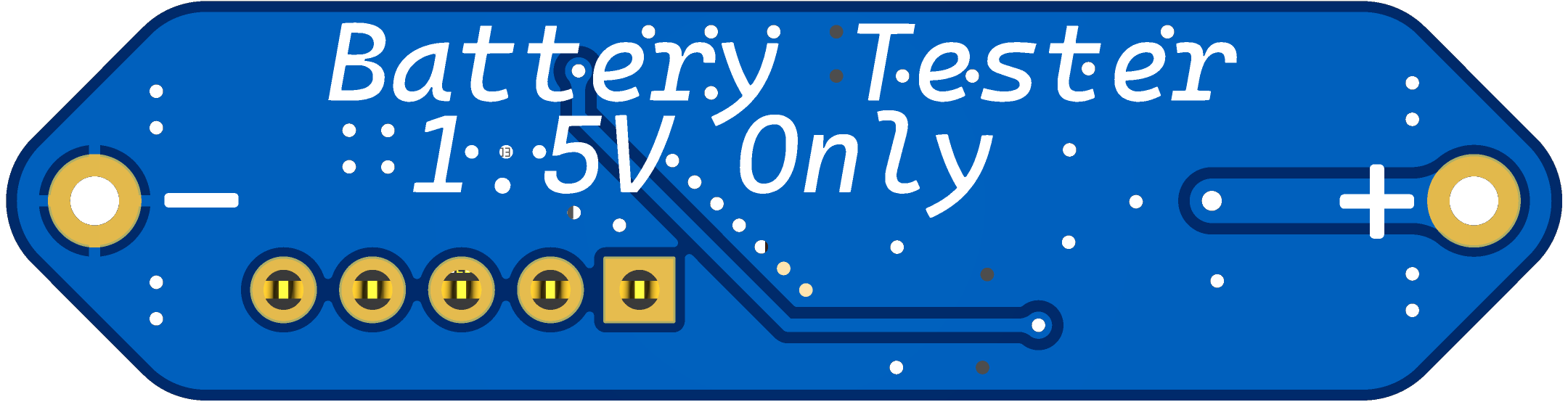

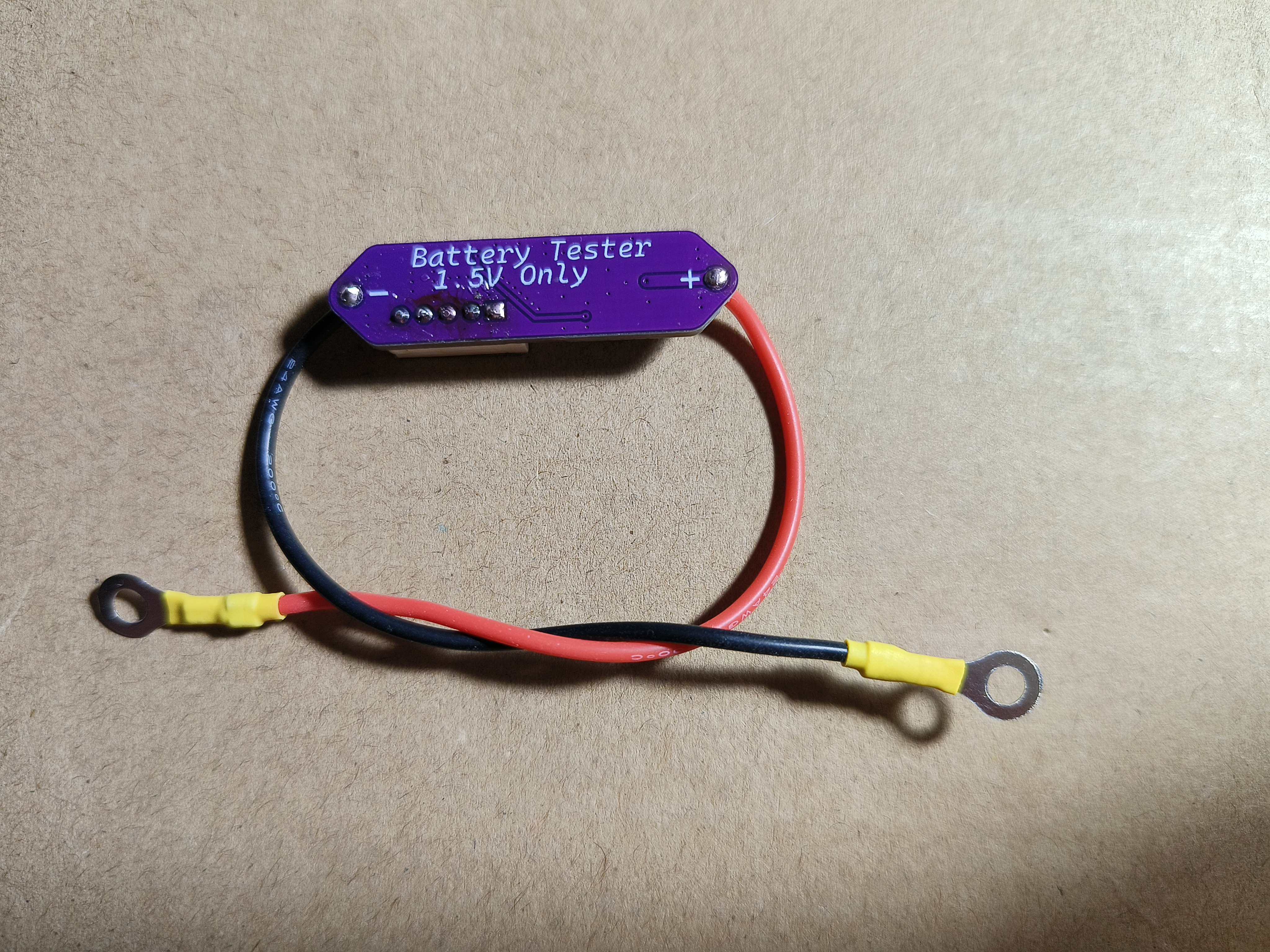

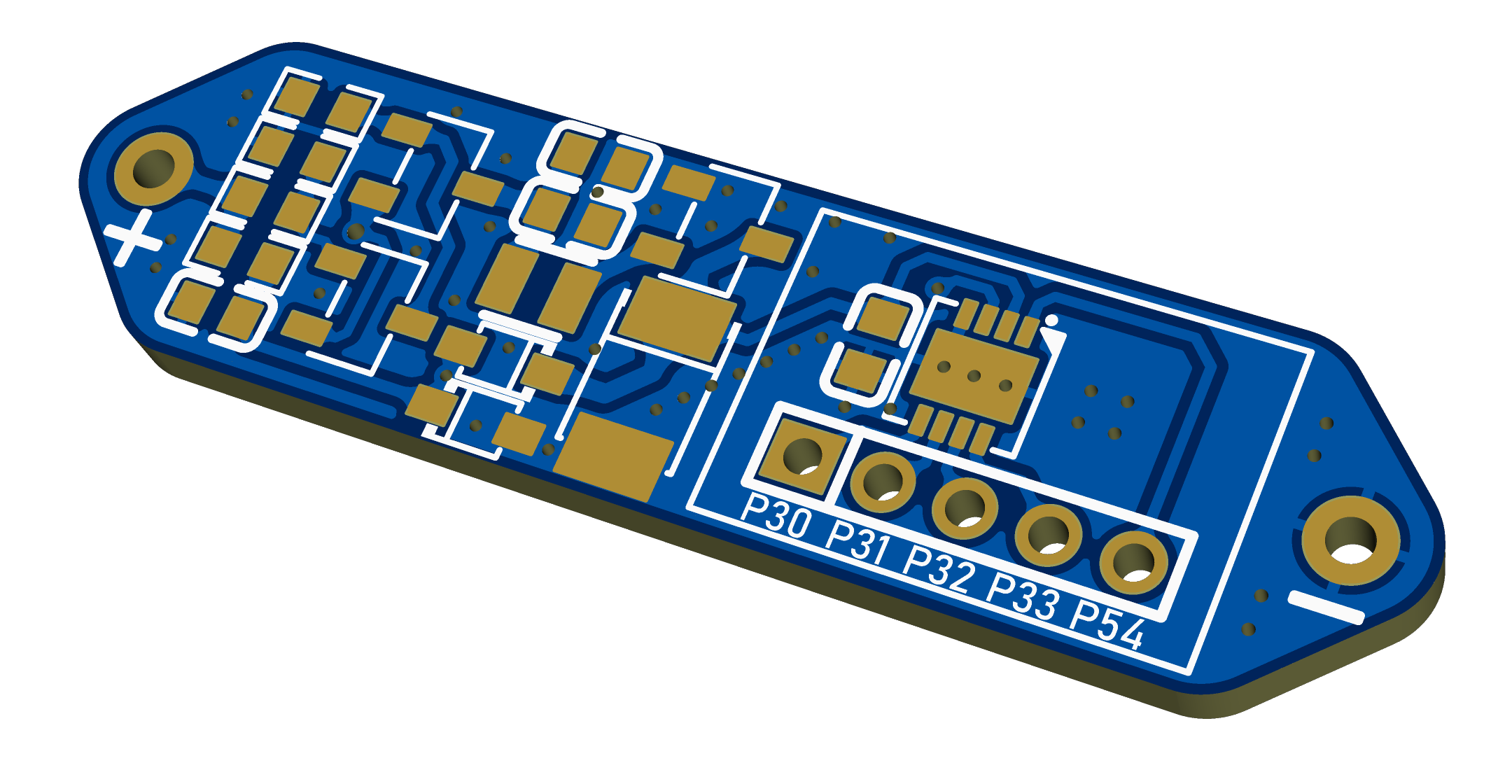

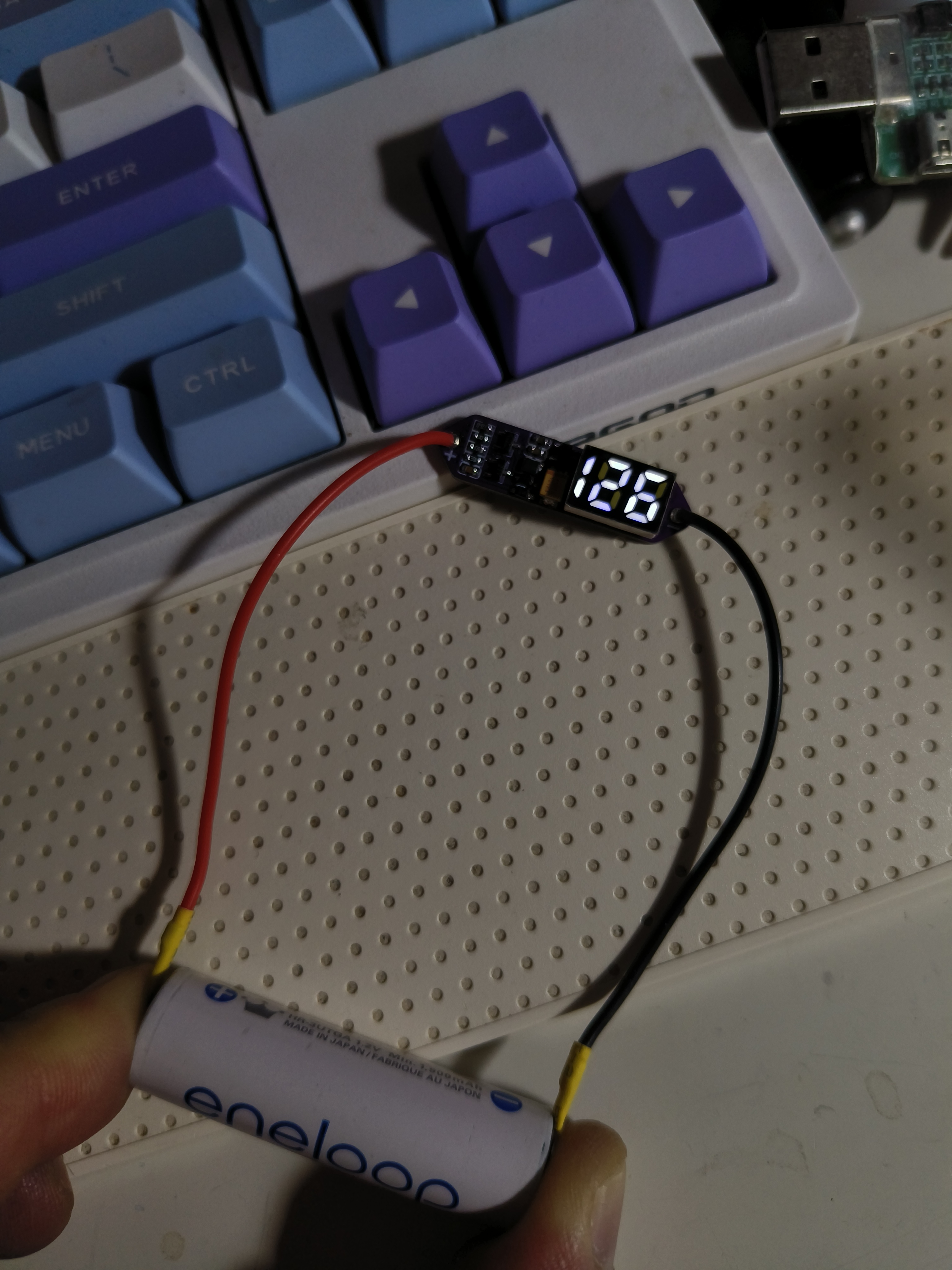

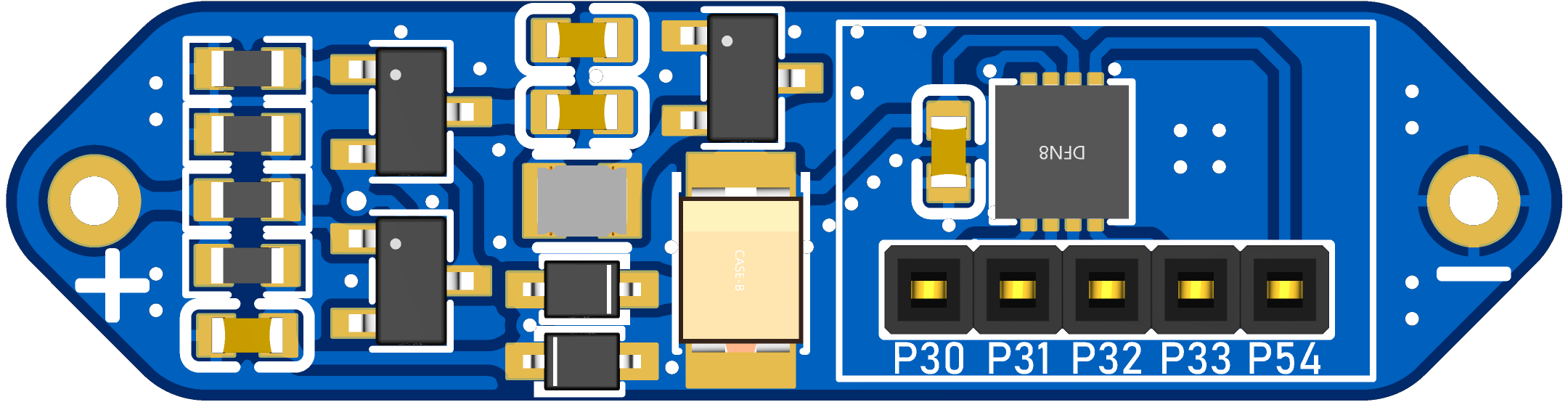

3D效果图

狂热***

精致小巧轻便
使用6M频率
可能功耗低

lcws***

不错不错，不过范围稍窄，直接造个电池供电的万用表算了。

晓***

计划下期做个单节锂电池专用的测量仪，功能规划如下：

• 第一版支持2~4.5V范围内的单节锂离子电池、锂聚合物电池、磷酸铁锂电池、2~3节串联的镍氢电池组、2V的单体铅蓄电池测量
• 采用字符屏显示，支持电压测量和电池类型判定功能
• 第二版支持电池内阻测量，开尔文四线电桥拓扑，优先交流小信号注入法，对于超低内阻的电池使用直流脉冲放电法加测提高精度
• 第三版探索12V、24V、48、60、72V等电池组的解决方案


amin***

把6个GPIO口全用上了，厉害

我心***

晓*** 发表于 2026-6-11 09:54
计划下期做个单节锂电池专用的测量仪，功能规划如下：
第一版支持2~4.5V范围内的单节锂离子电池、锂聚 ...

很好的小巧工具，。
第二版有何进展了？
很期待第三版的到来。
这个方向的工具呈现低、中、高系列了。
小工具如能在论坛的引导下成体系系列化地织成一个覆盖网就好了。例如开一新板块，板主发布小工具树状结构的表，有能力的高手完成，让树不断成长。

wul***

楼主威武，D1、D2可以省略，端口内部有保护二极管。
