STC8H2K17U端口串扰

xzx***

STC8H2K17U，P1.4, P1.5作为ADC输入，
结果在引脚上出现杂波，查了半天，
断开输入后，发现引脚上还是有十几mVde 杂波，
说明是P1.4,1.5反送出来的，
原来用P1.0\P1.1的时候没这现象，
端口是高阻输入，怎么还会有杂波输出呢？
怀疑与I2C有关，I2C使用的P3.2/3.3（硬I2C），
但是I2C没数据传输时也有杂波，还是片子坏了？

lcws***

可能是测试方法不对，建议上传电路图、波形图、测试照片。

神***

神***

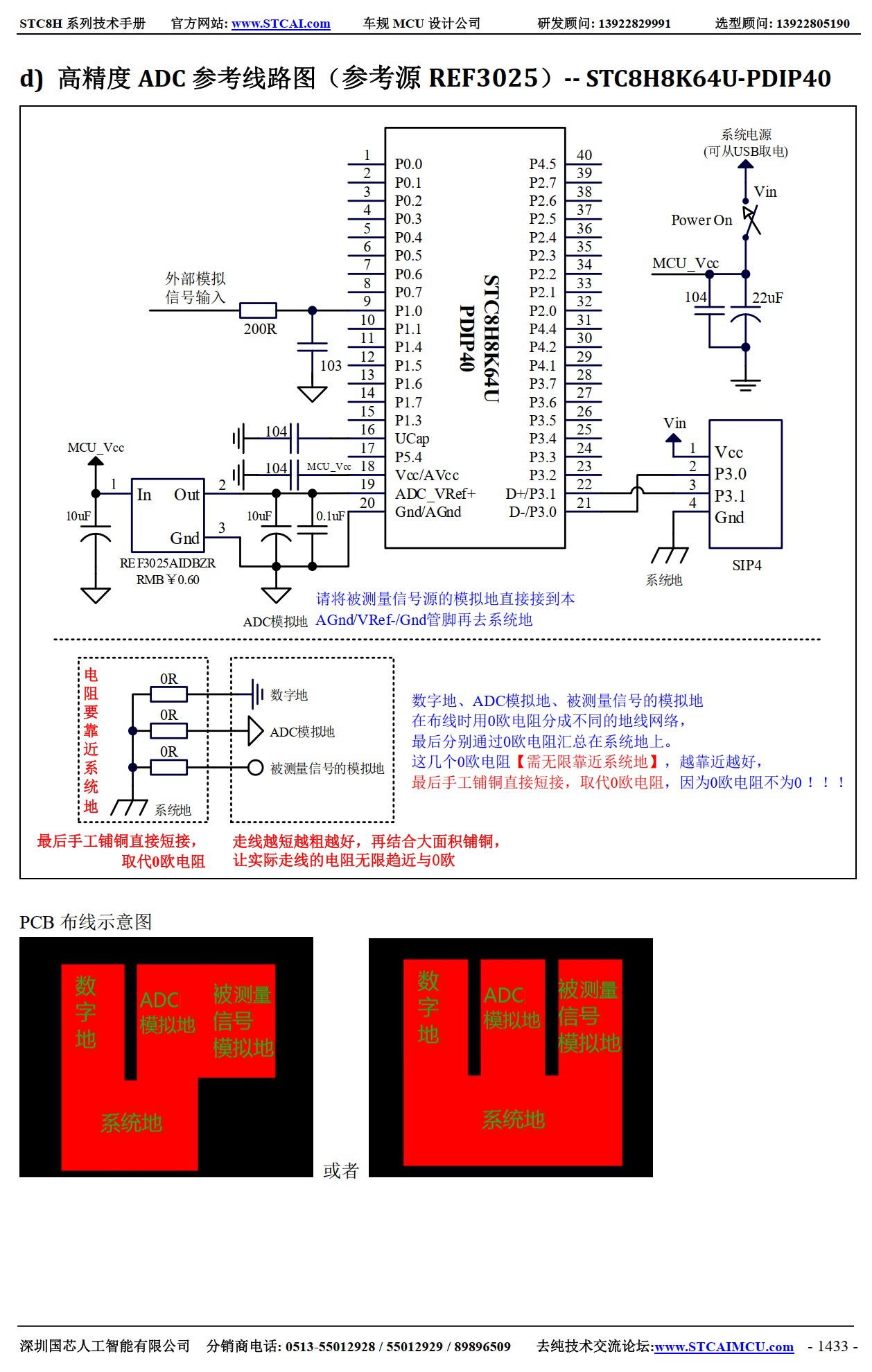

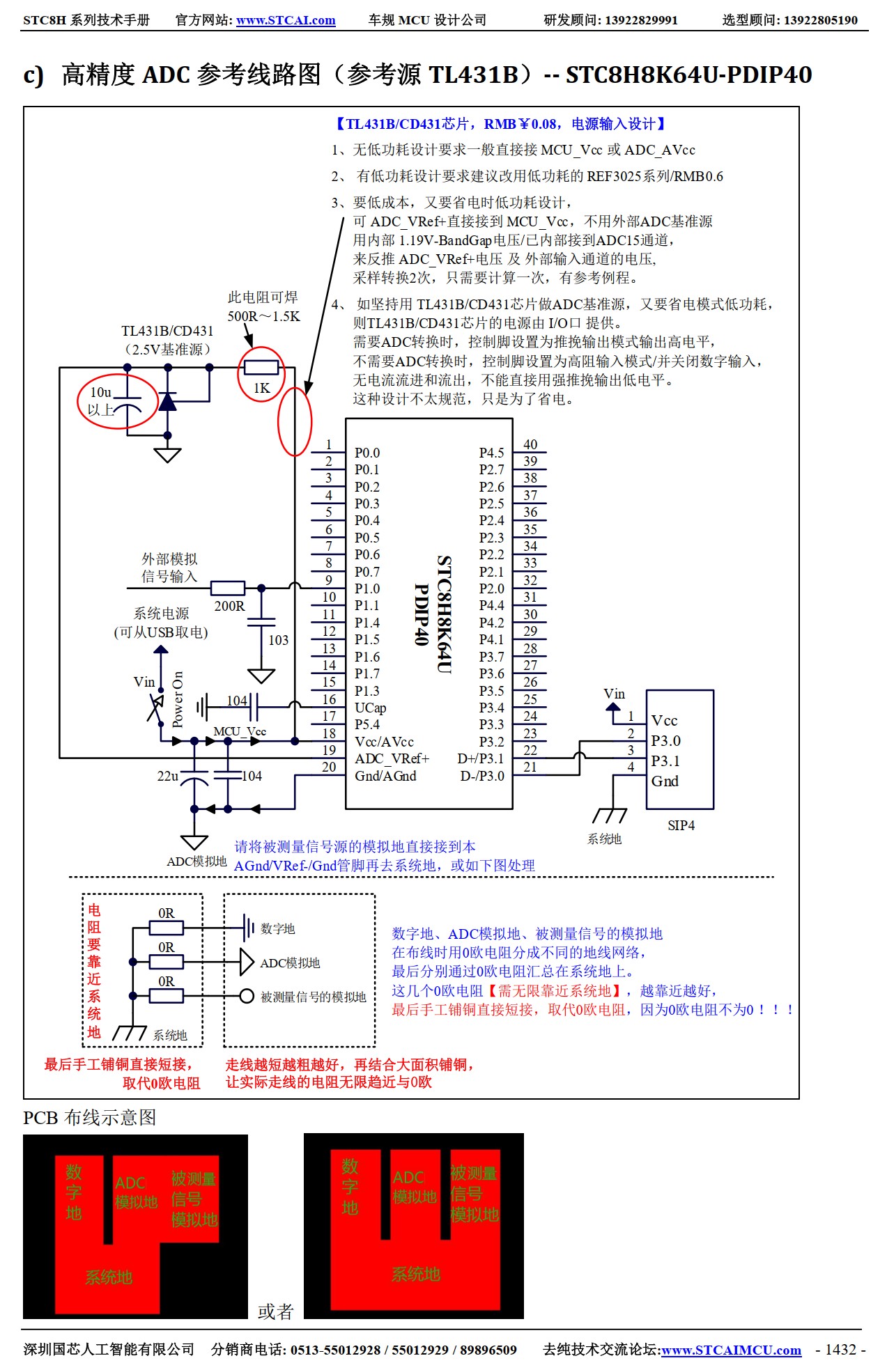

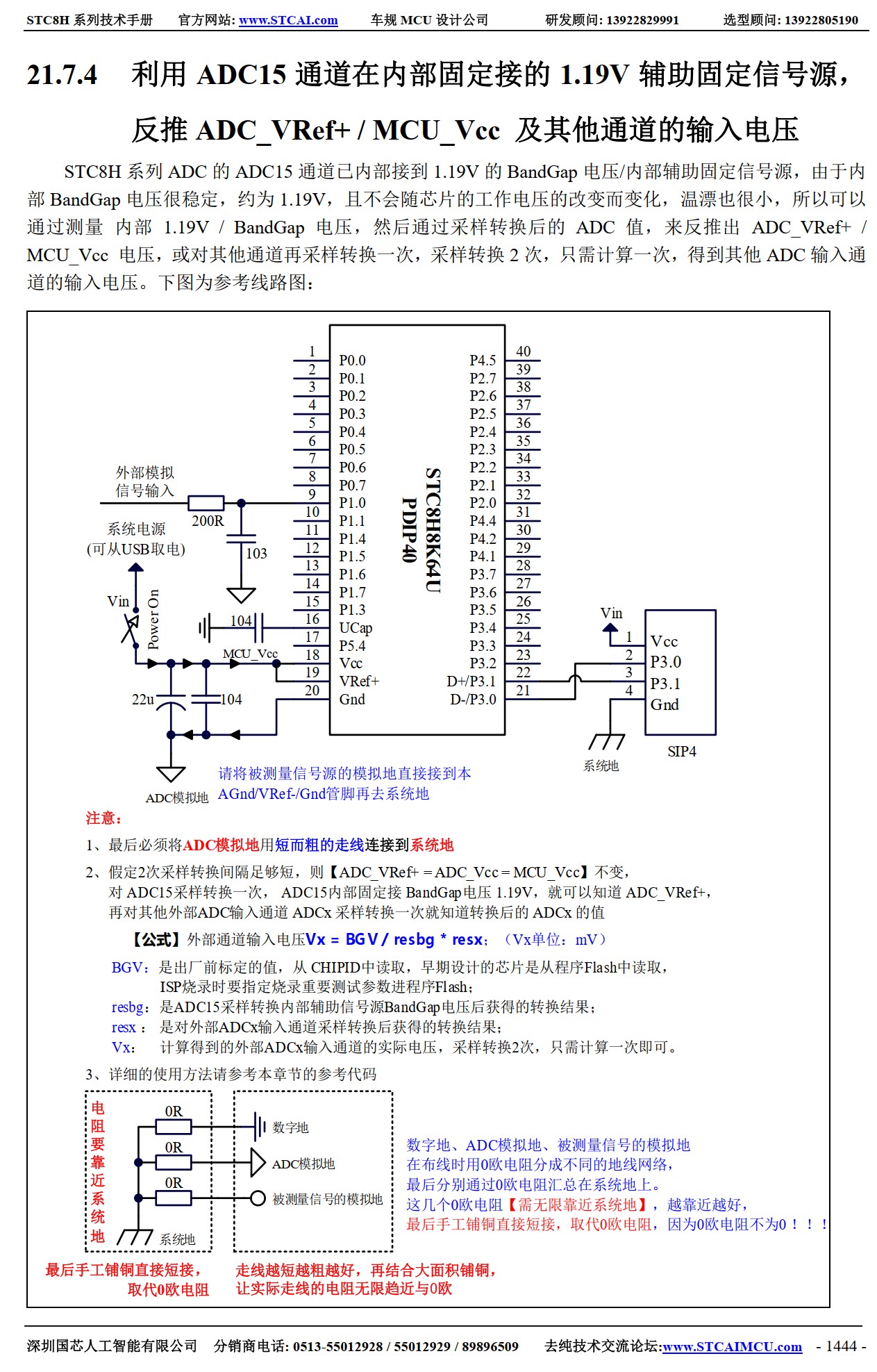

把你原理图的 PDF 贴出来大家帮分析

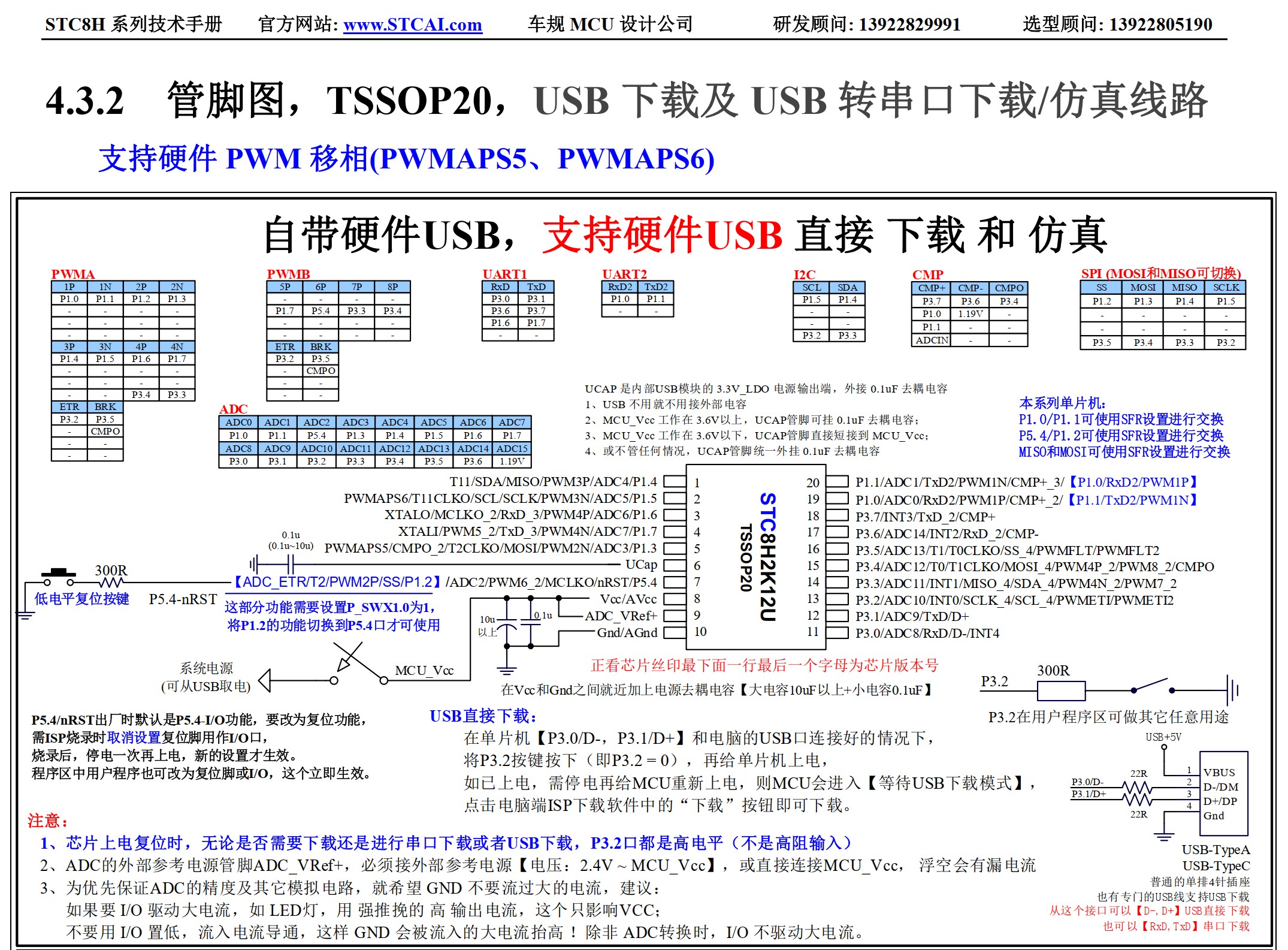

还有 ADC采样转换时，关掉 USB

xzx***

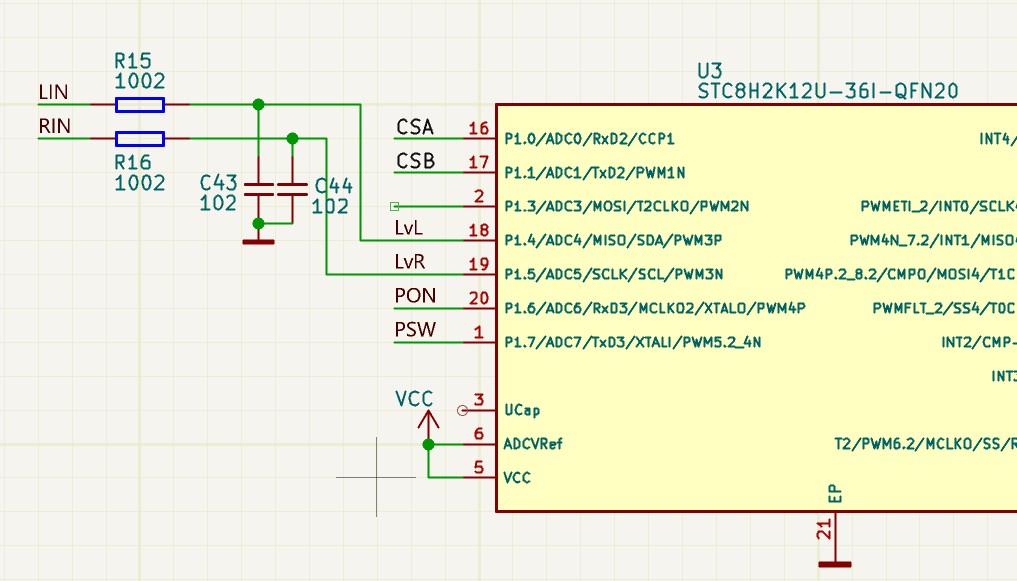

这是个音频电路，电路很简单，R15、16和C43、44组成低通滤波，LIN/RIN是音频到功放，采集音频信号进行FFT显示。

梁***

按理，IO设置为高阻时不大可能会有杂波输出的，因为已经输不出电流了，怀疑你的测试不对，比如，IO高阻悬空再用示波器（探头X10）或数字万用表测试，内阻是10M，出现零点几V电压干扰是正常的，而0.1V/10M=0.01uA，这个漏电流已经是可以忽略的了。
P3.2 P3.3离P1.4 P1.5远着呢，不大可能会干扰到，请检查是否因为接地的问题导致的。
P1.4 P1.5对地接10K电阻再用示波器看看波形。

xzx***

现在音频信号倒被干扰了，断开R15\R16，音频就好了，示波器能看到P1.4/1.5引脚的干扰波形，所以可以确认是MCU出来的

xzx***

神*** 发表于 2026-6-2 12:59
把你原理图的 PDF 贴出来大家帮分析

还有 ADC采样转换时，关掉 USB

我选这个芯片主要是想用它的16位乘法，没用到USB，也没打开ENUSB

梁***

xzx*** 发表于 2026-6-2 13:57
现在音频信号倒被干扰了，断开R15\R16，音频就好了，示波器能看到P1.4/1.5引脚的干扰波形，所以可以确认是M ...

将LIN与RIN接GND或接到VCC/2，示波器观察P1.4、P1.5的波形并贴出来给我看看，如果有干扰，此时可以看出来。

xzx***

R15/16已经去掉了，所以把LIN/RIN接地也没影响，之前把音量关到最小，相当于接Vcc/2，这个杂音会听不到。C43/44的两端都测了，只有接单片机的一端有，说明不是地引入的。
软件上试了一下，关掉ADC中断，干扰就没了，所以是ADC转换引起的。难道还得加个跟随器？这个有点麻烦，下一步换个片子再试。恳盼有了解内部结构的大神能给解释一下。

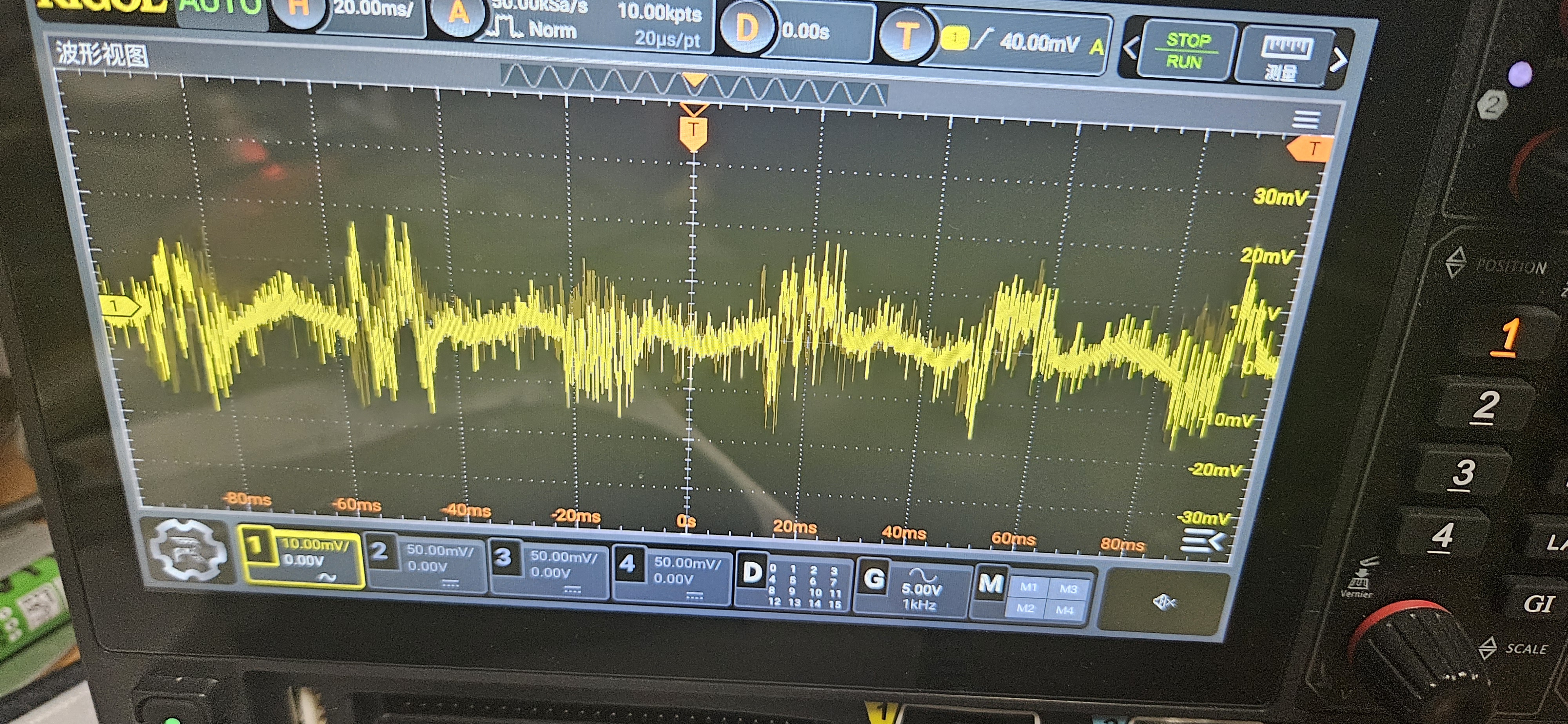

波形附上了，有20mV左右，周期可能跟FFT刷新速度有关。
