【AI助手】@AiCube-ISP-V6.96Z中，【自动生成程序】+【查错高手】

芯*** · 发表于 2026-6-30 17:11:29

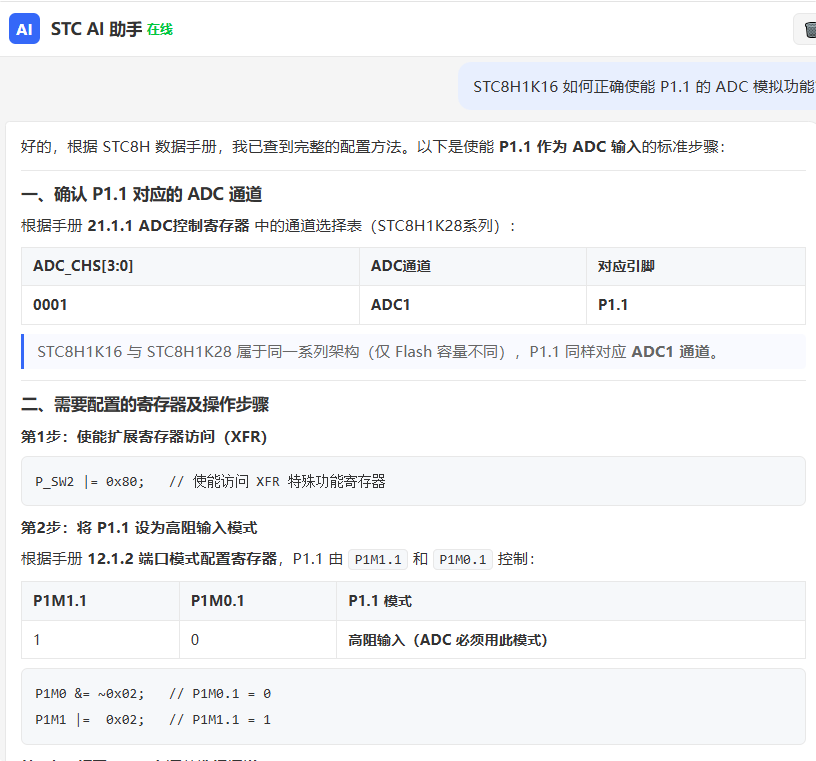

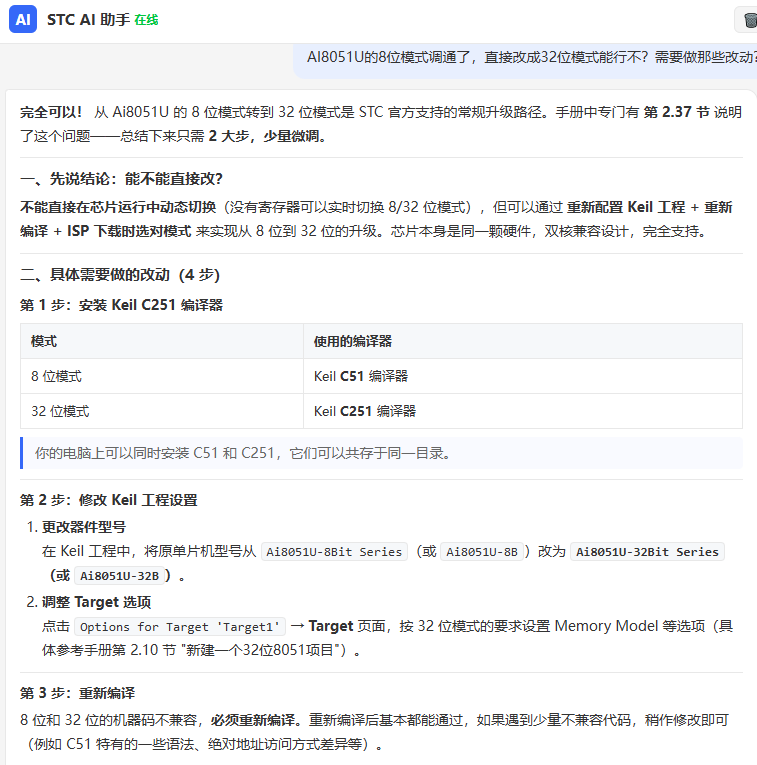

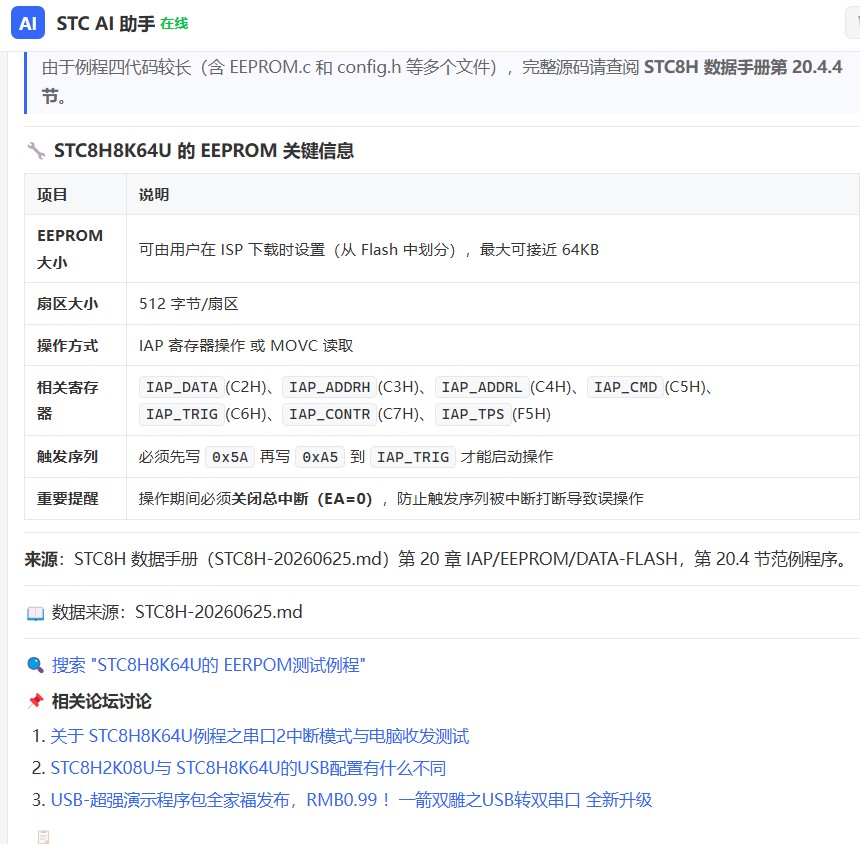

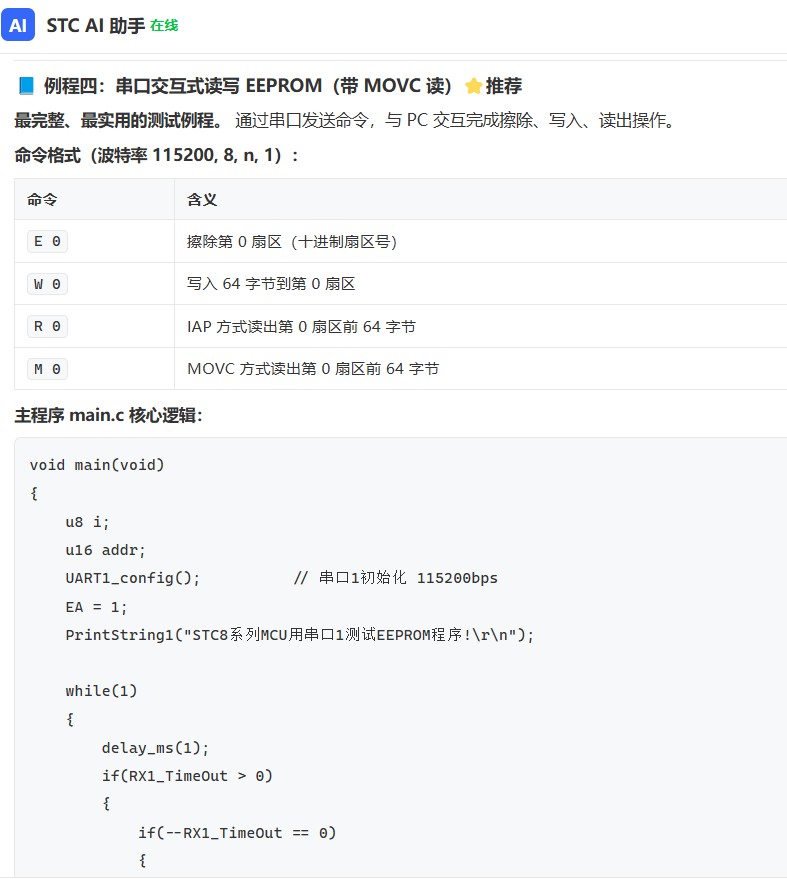

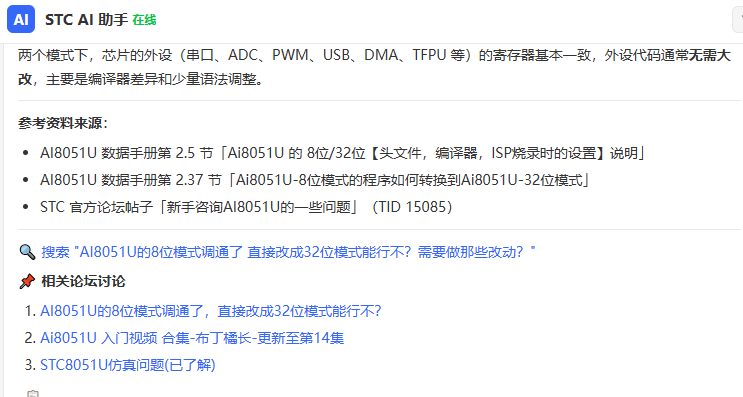

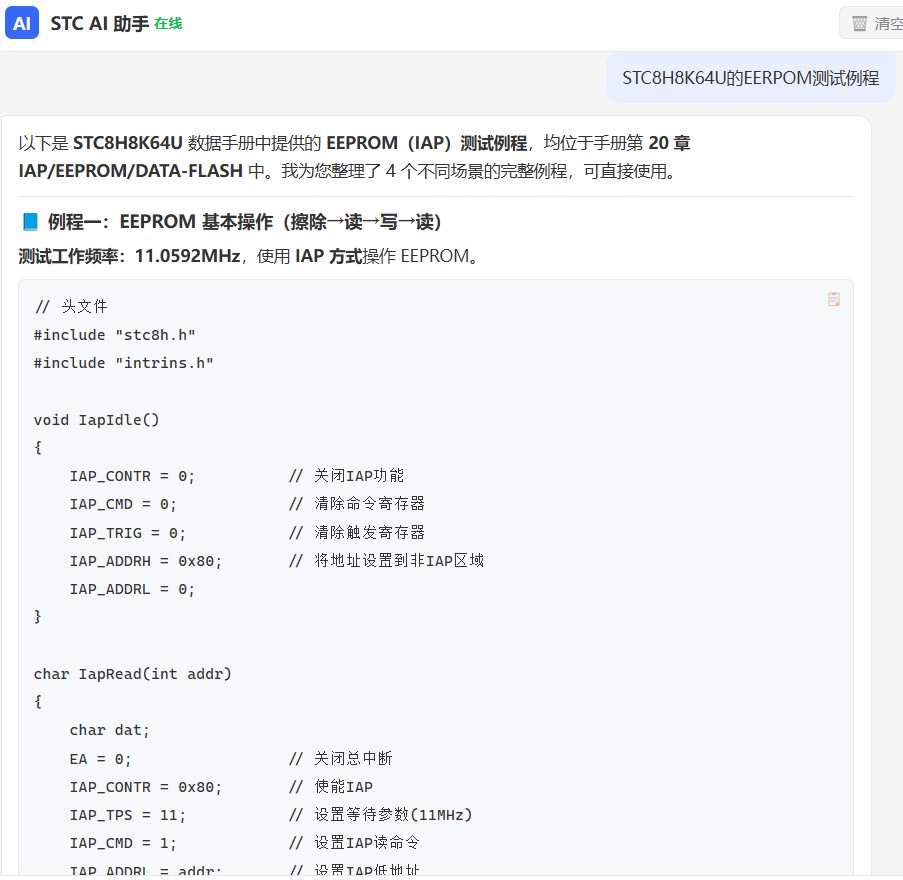

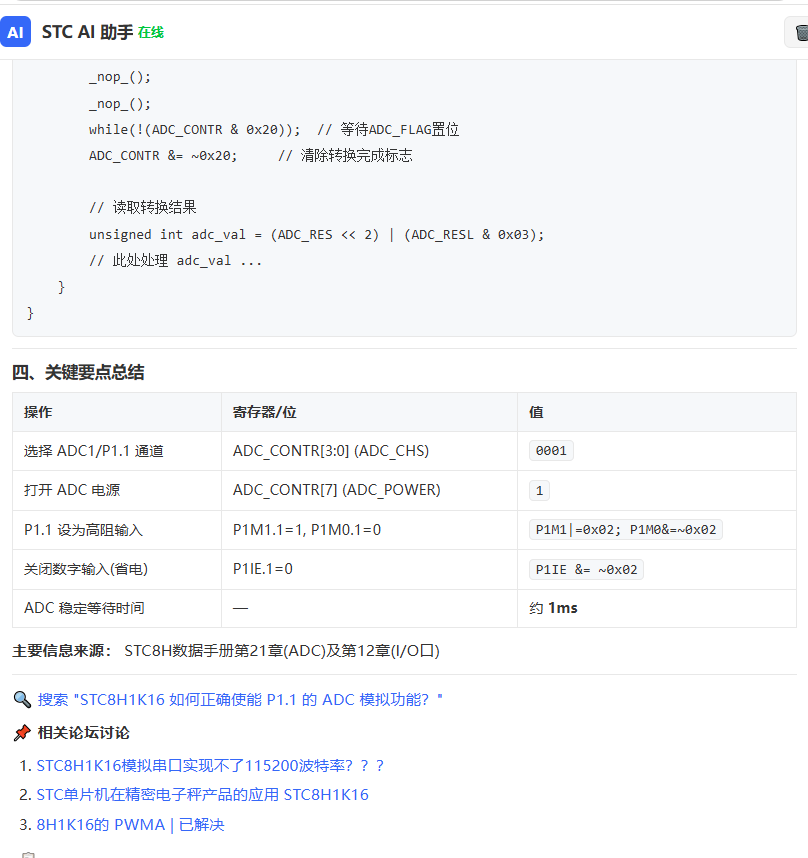

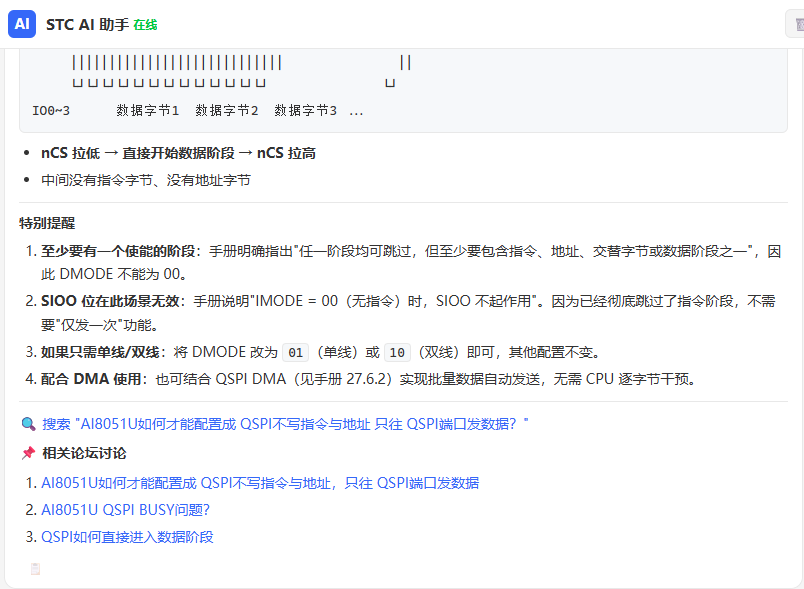

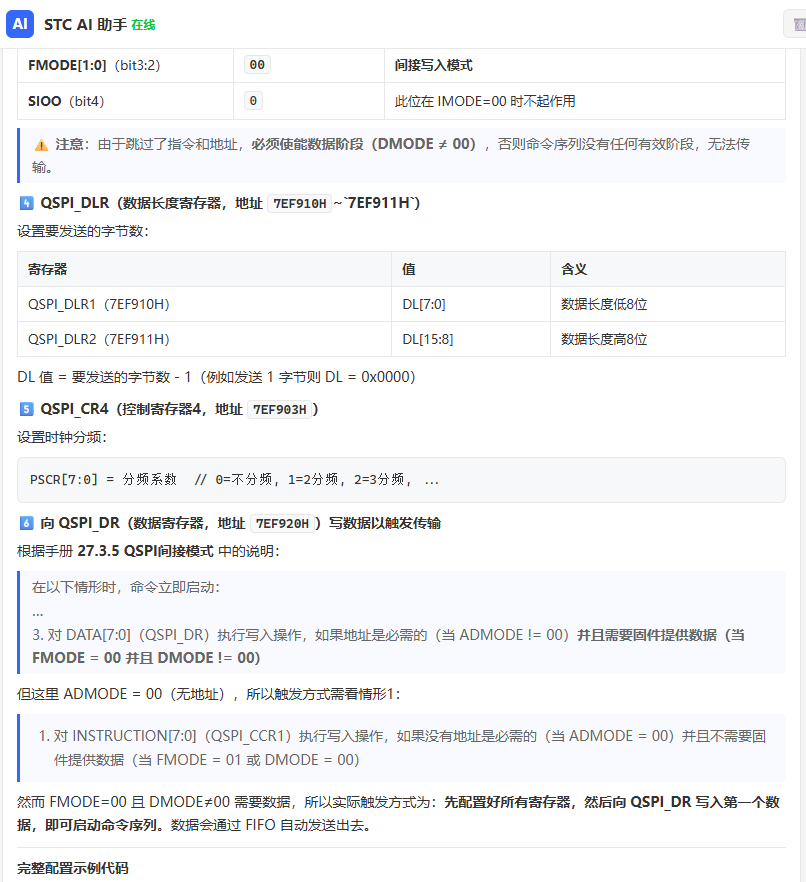

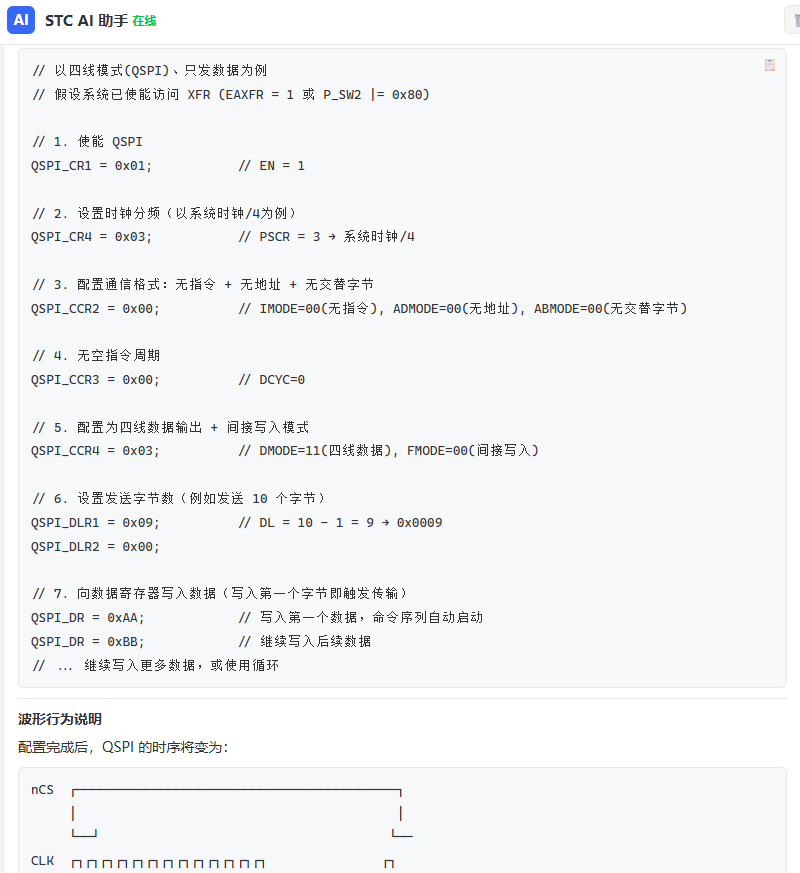

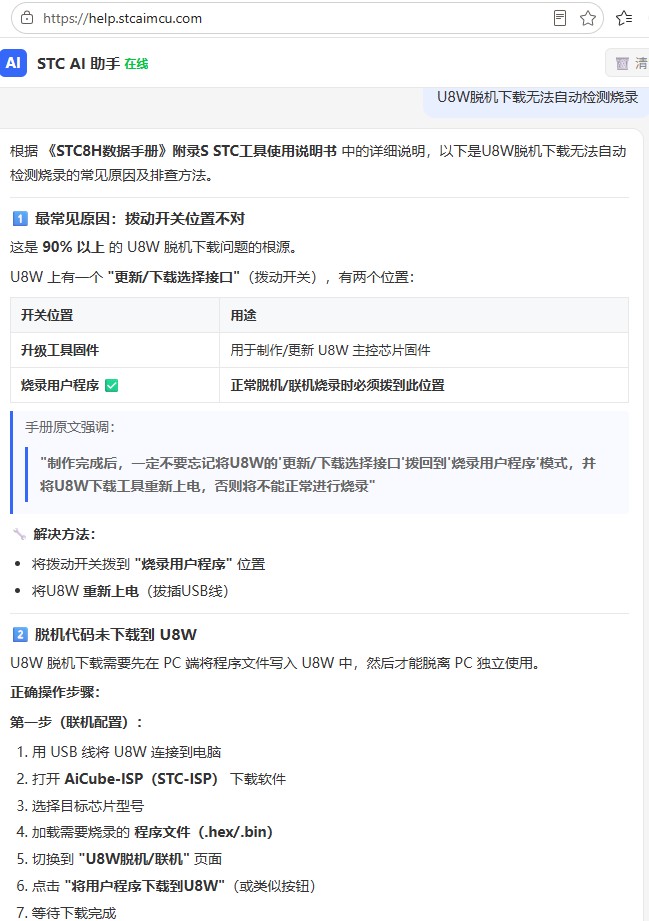

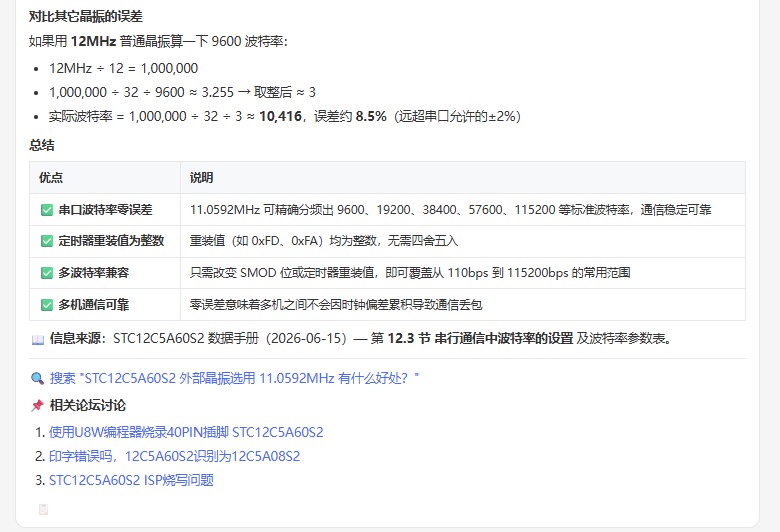

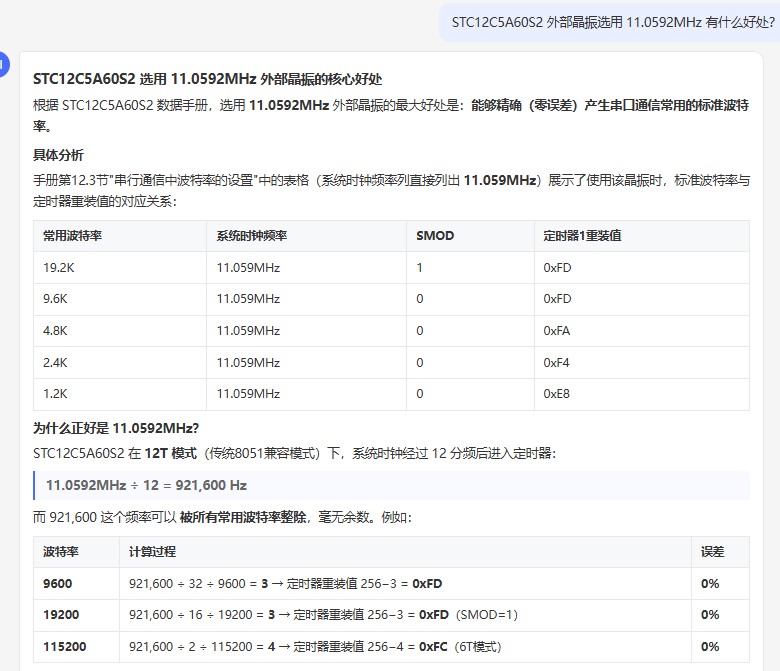

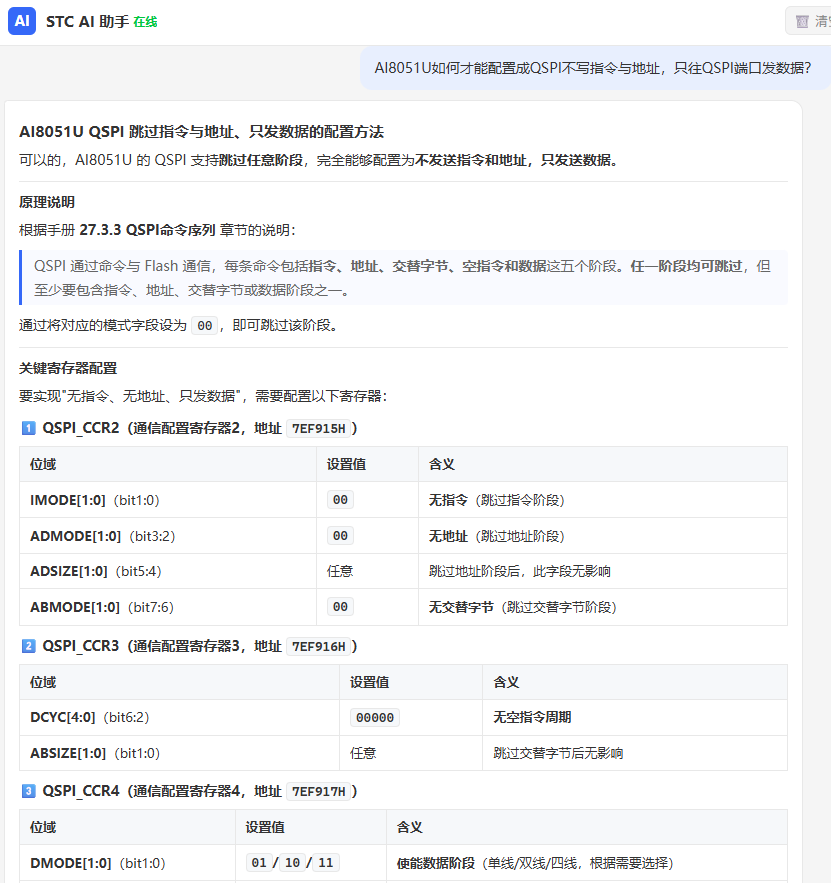

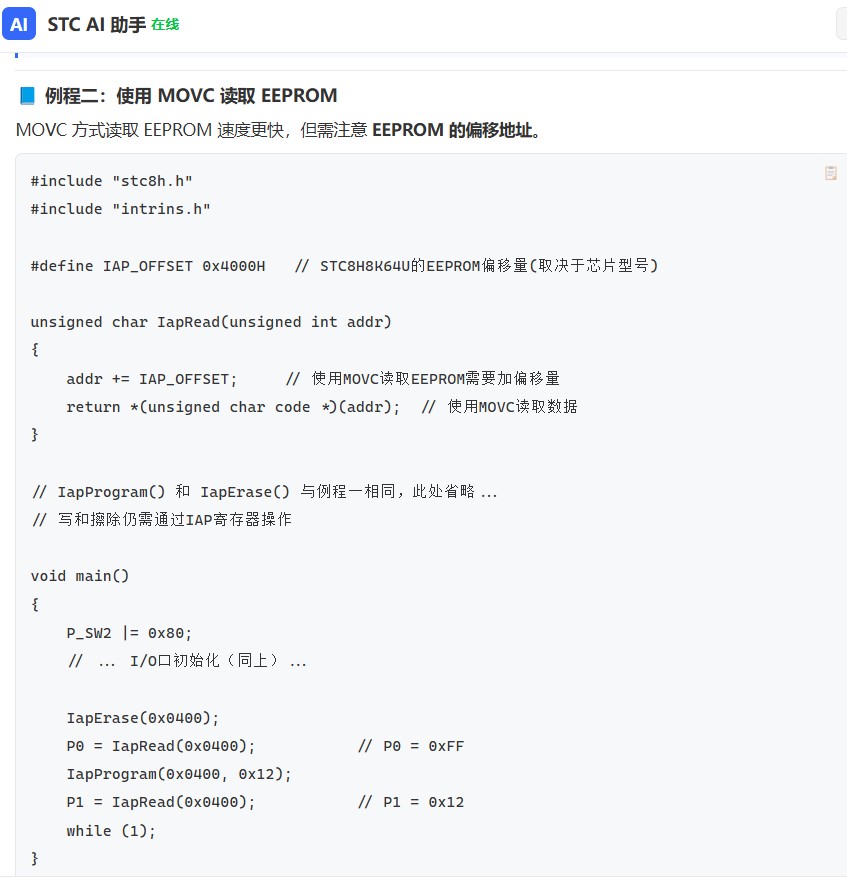

问www.STCAIMCU.com【AI助手】：

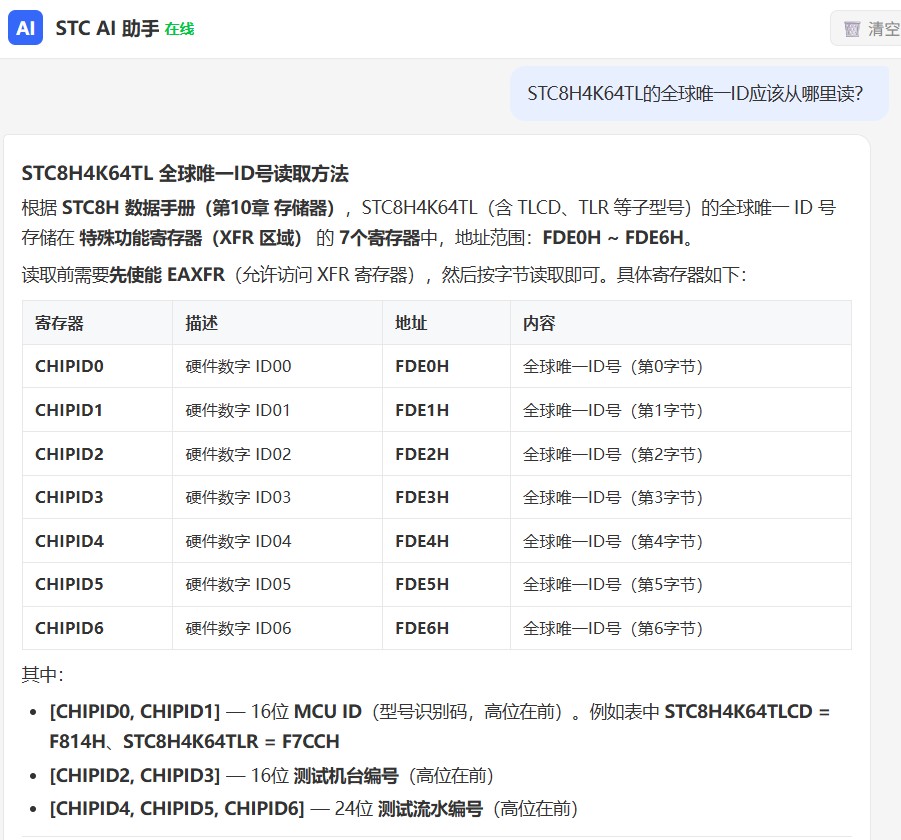

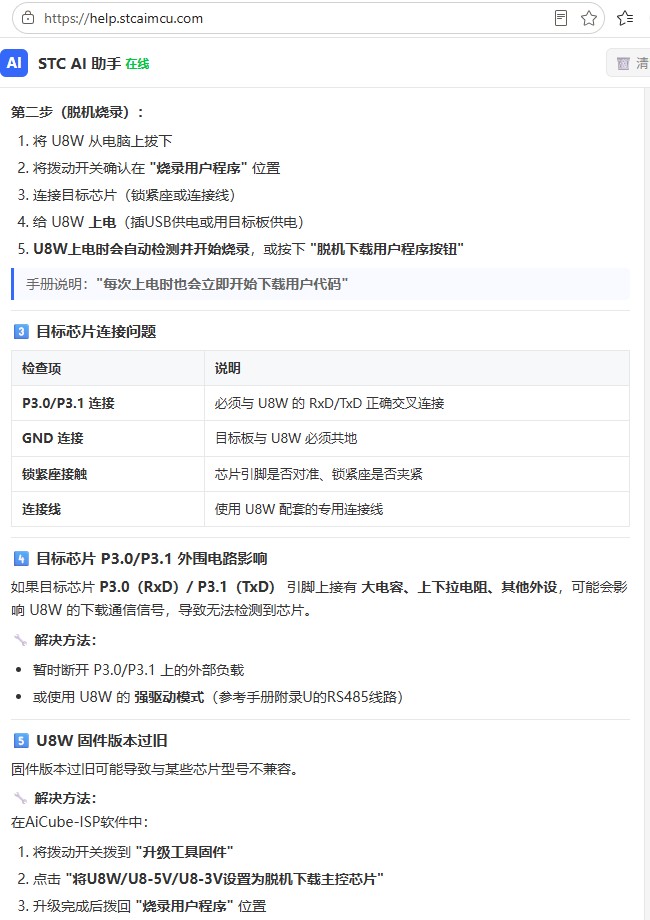

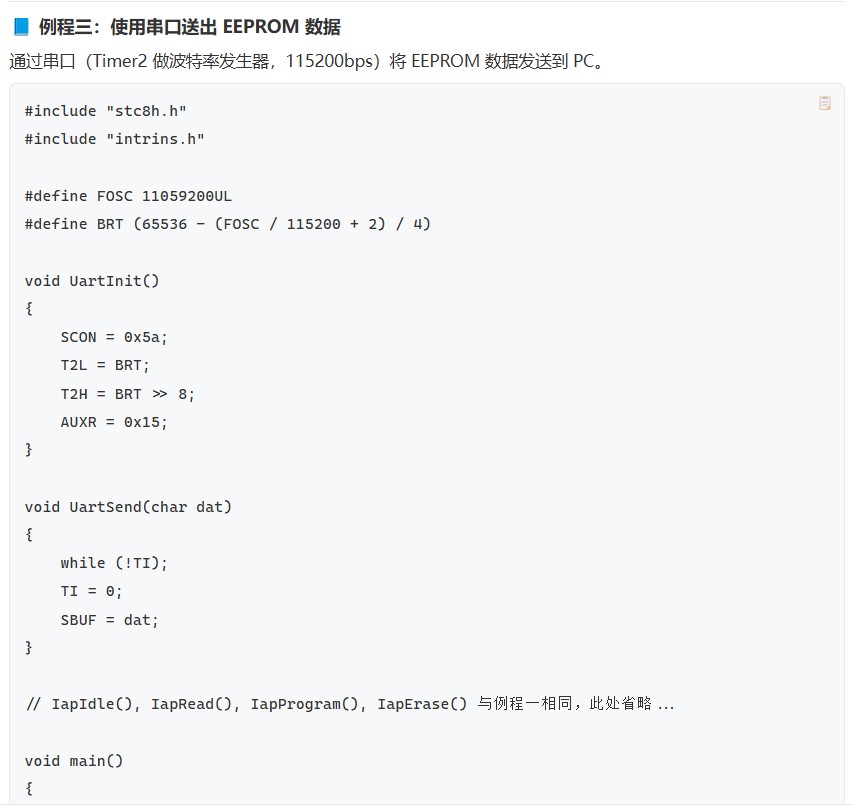

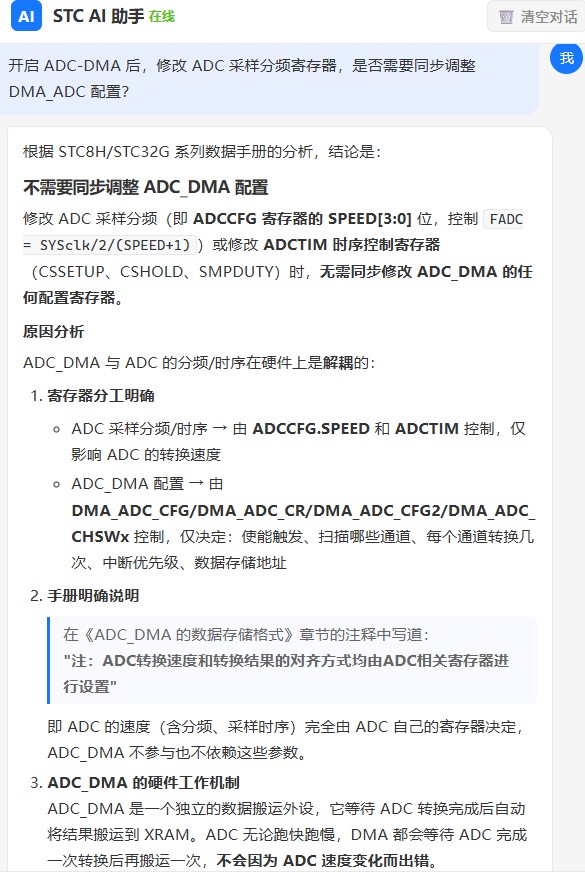

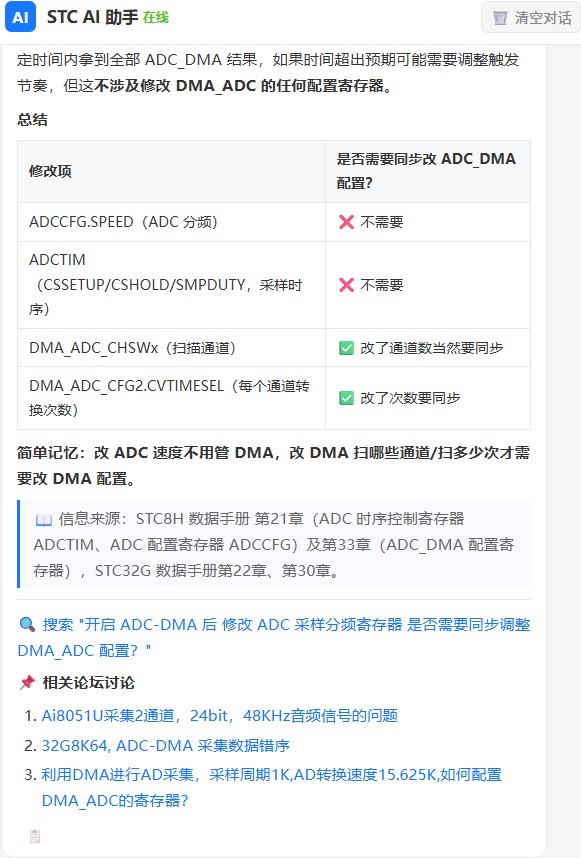

开启ADC-DMA后，修改ADC采样分频寄存器，是否需要同步调整DMA_ADC配置？

C_w*** · 发表于 2026-6-30 21:10:31

让AI写一个应用掉电定时唤醒功能，给出的程序有问题，是不是没有参考例程，他就胡写啊？

AI回答内容如下：
关于您提出的问题，我来详细分析一下这段代码及掉电唤醒定时器（WKT）的时间计算。

---

## 一、您代码的实际唤醒时间

```c
WKTCL = 0xcd;             // 低8位
WKTCH = 0x82;             // bit7=1使能，bit6-0 = 0x02
```

WKTCH 的 bit7 是使能位（**ENWKT**），不计入计数值。
因此 **16位计数值** = `(WKTCH[6:0] << 8) | WKTCL` = `(0x02 << 8) | 0xCD` = **0x02CD = 717**

STC8系列掉电唤醒定时器的时钟源是**内部32kHz低速振荡器**（典型值约32.768kHz，实际随温漂变化）。
唤醒时间计算公式为：

> **唤醒时间 = 计数值 ÷ 时钟频率**

以典型32.768kHz计算：
**717 ÷ 32768 ≈ 21.9 ms**

也就是说，您代码实际产生的唤醒间隔**约为22ms，而不是您期望的50ms**。

---

## 二、您猜测的0x999和0x99对不对？

- **0x999**（十进制2457）：2457÷32768 ≈ **75ms** ❌ 不是50ms
- **0x99**（十进制153）：153÷32768 ≈ **4.7ms** ❌ 也不是50ms

两个猜测都不对。

---

## 三、正确设置50ms的方法

50ms ÷ (1/32768) = **1638.4 ≈ 1638**（十六进制 **0x0666**）

正确代码应为：

```c
WKTCL = 0x66;             // 低8位
WKTCH = 0x86;             // 高7位=0x06，bit7=1使能
```

即：
- 计数值 = 0x0666 = 1638
- 理论唤醒时间 = 1638 ÷ 32768 ≈ **50.0 ms**

> ⚠️ **注意**：内部低速振荡器频率不是绝对精确的32.768kHz，实际值可能在20kHz~40kHz范围变化。如果您需要精确的50ms，建议：
> 1. 改用**外部32.768kHz晶振**（精度更高）
> 2. 或通过实验微调计数值，实测校准

---

## 四、其他需要留意的重要事项（基于论坛经验）

从论坛已知的掉电唤醒定时器使用反馈中，有几个关键点提醒您：

1. **WKTCH/WKTCL是只写寄存器**，不能使用`ORL`、`ANL`、`XRL`等读-修改-写指令，必须一次性写入完整的16位值。
（例如在C语言中直接赋值即可，不要用 `|=` 操作）

2. **掉电唤醒定时器仅在掉电模式（PCON=0x02）下生效**，不能唤醒空闲模式（PCON=0x01）。

3. 写入后建议加几个 `_nop_()` 延时，确保寄存器写入稳定后再进入掉电模式。

4. 唤醒后无需重新配置WKT寄存器（除非需要修改唤醒周期）。

---

## 五、总结

| 项目 | 您原来的值 | 50ms需要的值 |
|------|-----------|-------------|
| WKTCL | 0xCD | 0x66 |
| WKTCH | 0x82 | 0x86 |
| 计数值 | 717 (0x02CD) | 1638 (0x0666) |
| 实际唤醒时间 | ≈22ms | ≈50ms |

您代码实际给出的是约22ms唤醒，不是50ms；您猜测的0x999（≈75ms）和0x99（≈4.7ms）也都不对。按上述 `WKTCL=0x66, WKTCH=0x86` 即可得到接近50ms的唤醒间隔。

（以上计算基于STC内部32kHz低速振荡器典型值，如需更高精度请外部接32768晶振）

---

[🔍 搜索 "/* 掉电唤醒定时器初始化 (约50ms唤醒一次) */void wakeup_timer_init(void){ WKTCL = 0xcd;             // 设置唤醒时间 WKTCH = 0x82;             // 高字节 + 使能位 (bit7=1)}50ms的计时不应该是99么"]
