信号发生器演示视频，STC8H8K64U实验箱，老梁示波器

代码***

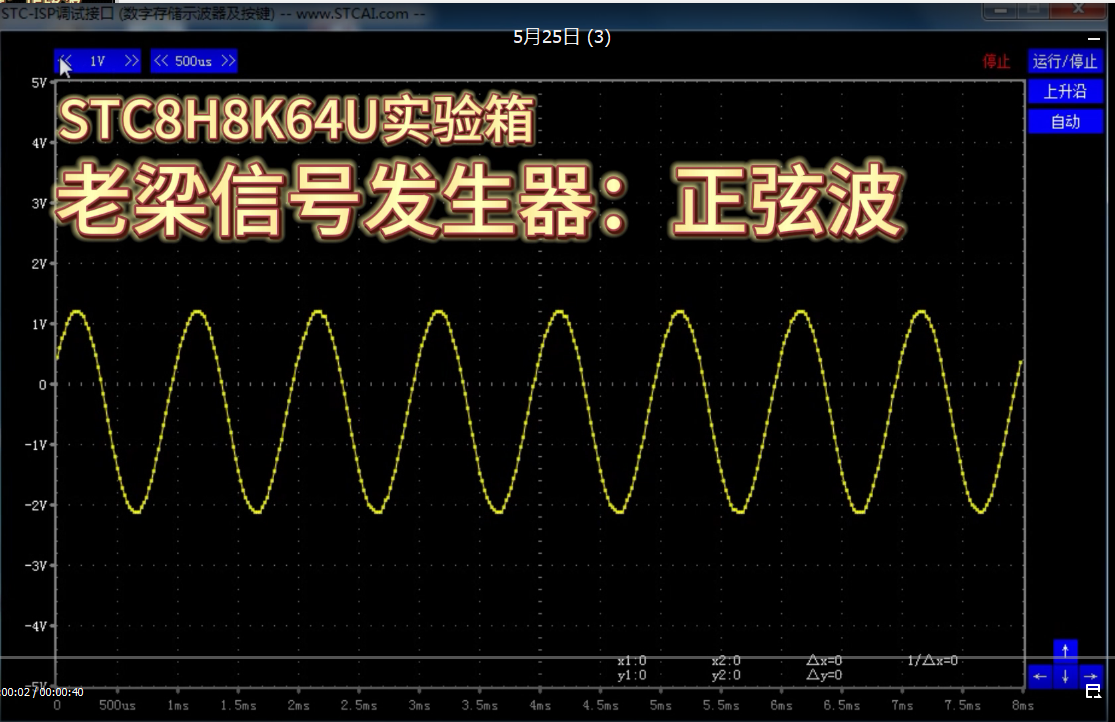

信号发生器演示视频，老梁版
STC8H8K64U实验箱 V9.6版
USB-CDC虚拟串口送电脑显示示波器，老梁版

神***

神***

新编单片机原理及应用 第2版
===STC8H8K64U实现

长安大学/211大学非民办高校， 汪贵平院长（ 133*********）
《新编单片机原理及应用 第2版 》（基于STC8H8K64U）
作者:汪贵平,龚贤武,雷旭,朱进玉,李立 著
出版社：机械工业出版社
出版日期：2022-01-01
ISBN：9787111688389

内容提要：本书内容主要包括单片机概述、51系列单片机的内部硬件结构、指令系统与汇编语言程序设计、
C51语言程序设计、单片机的中断和定时系统、串行通信、μVision5集成开发环境的使用和上机实验指导等内容。
在此基础上，以国产STC8H系列单片机为例，详细介绍了扩展功能与接口技术；结合全国大学生电子设计竞赛、
智能汽车竞赛和创新创业活动，介绍了单片机应用系统设计并给出典型实例。

神***

老梁语录：
学习板的示波器电路是附加电路，板子本身噪声比较大导致。

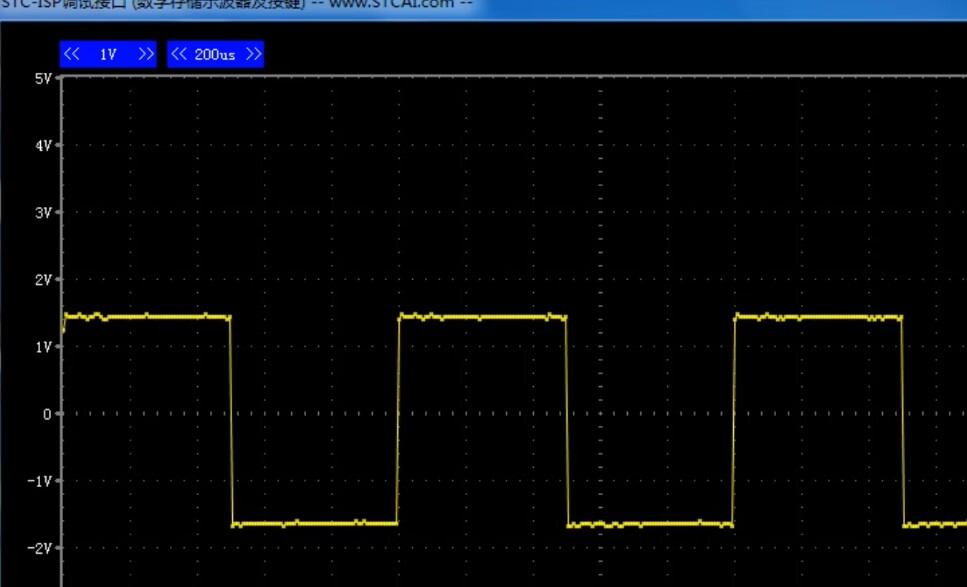

这个1V/DIV时就没那么大，信号幅度为3V。

做示波器要低的噪声，一定要专门精心设计，不容易的。
外接信号源和学习板之间可能有共模电压也会造成噪声大，
将学习板和信号源的地都接到保护地可以得到比较好的效果，
台式示波器都是压接地的。

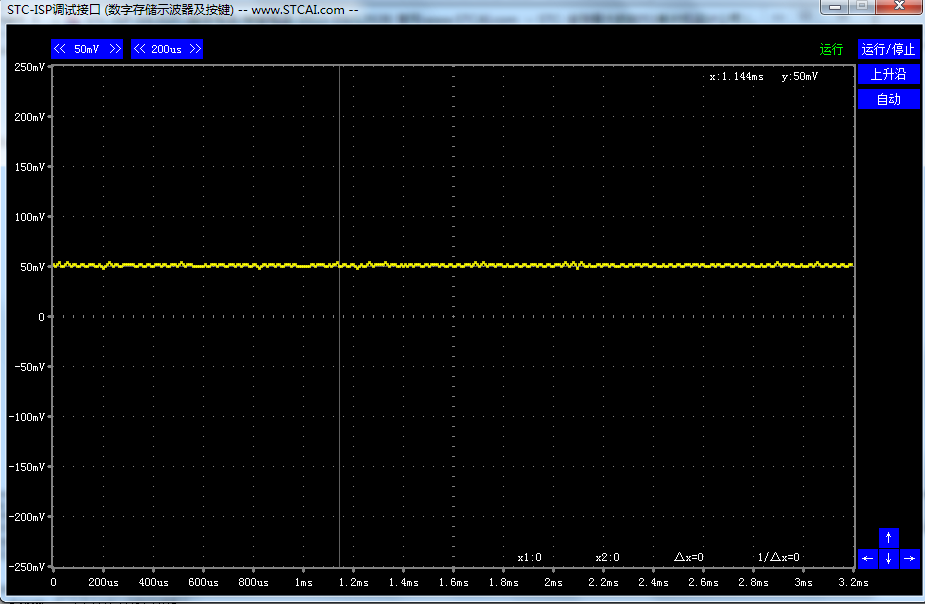

这是板子的底噪，这个噪声是输出正弦波的PWM的干扰。
这个底噪峰峰值已经到了50mV了。



我关闭了PWM，则噪声马上可以忽略。

原版老梁示波器用了2路PWM，但没有这个实验箱V9.6版的PWM底噪，
估计是排版的问题，原版老梁示波器零件少了很多，干扰也小。

神***

代码人生说：
老梁的信号发生器还是不错的，我示波器用20mv 也没噪声
串口不停的送数据，这也会产生噪声，影响模拟信号

神***

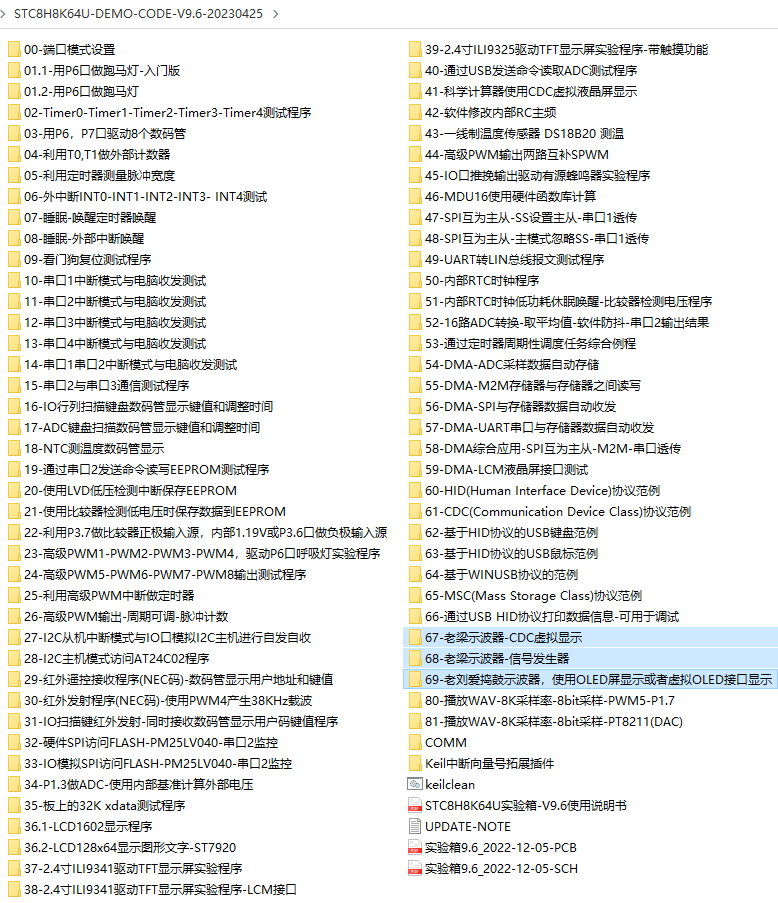

STC8H8K64U的实验箱V9.6版的演示程序
详见其中的 第68演示程序【老梁波形发生器】
详见其中的 第67演示程序【老梁USB-CDC虚拟示波器】

详见其中的 第68演示程序【老梁波形发生器】
详见其中的 第67演示程序【老梁USB-CDC虚拟示波器】
