求助：用两个单独的p通道驱动喇叭声音大，换成两个n通道后声音变小，是什么问题

彭***

STC8H4K32TL单片机，原控制板用的蜂鸣器，现需要加一个简单的语音提示功能，改用ad116H桥芯片推喇叭，
在测试版上用的两个单独p通道测试正常后移到项目控制板上，因为项目控制板上没有p通道了，就用了两个独立的n通道修改模式后代替p通道。现在的问题是一样的参数蜂鸣器模式和音乐模式声音都变小了。试了很多方法都没有找到原因，难道n通道不能输出全量程幅度吗。


以下是两个p通道版本。

#include <intrins.h>               // 包含_nop_()函数
#include "music-8bit-8K-wave.h"
#include <STC8H.H>                 // 包含STC8H系列单片机的寄存器定义，如P4、AUXR、TMOD等

typedef     bit   u2;              //给逻辑值起个好听的名字，
typedef     unsigned char   u8;    //给短整数起个好听的名字，
typedef     unsigned int    u16;   //给中整数起个好听的名字，
typedef     unsigned long   u32;   //给长整数起个好听的名字，



//喇叭pwma控制，上电状态在蜂鸣器模式，每次需要播放语音时切换到音乐模式，播放音频文件，结束后切换到蜂鸣器模式。
//蜂鸣器响或播放音乐时不能切换状态，且蜂鸣器优先。


// 全局变量
u32 Music_i = 0;           //音频播放位置
u2 BeepMode = 0;          // 0:蜂鸣器模式，1:音乐模式
u2 LastKeyState_P03 = 1;  // P0.3上一次状态
u2 LastKeyState_P02 = 1;  // P0.2上一次状态

u8 d1;  // 上个值
u8 d2;  // 下个值
u2 czzt = 0;  // 插值一次状态，0当前位置正常采集点,1当前位置插值点，

u8 KeyDebounceCnt_P03 = 0;  // P0.3消抖计数器
u8 KeyDebounceCnt_P02 = 0;  // P0.2消抖计数器

// 声明外部数组
extern const unsigned char code Music1[];
extern const unsigned char code Music2[];
extern const unsigned char code Music3[];
extern const unsigned char code Music4[];

u8 *Music;   // 当前播放哪首歌的指针
u16  MUSIC_LEN;      // 当前歌曲长度
#define MUSIC_LEN1 sizeof(Music1);  //取数组长度备用
#define MUSIC_LEN2 sizeof(Music2);  //取数组长度备用
#define MUSIC_LEN3 sizeof(Music3);  //取数组长度备用
#define MUSIC_LEN4 sizeof(Music4);  //取数组长度备用




// ================= 延时函数（用于消抖） =================
void DelayMs(unsigned int ms)
{
    unsigned int i, j;
    for(i = 0; i < ms; i++) {
        for(j = 0; j < 1200; j++) {
            _nop_();
        }
    }
}
// ================= PWM 初始化（音乐模式） =================
void PWMA_Music(void)
{
    P_SW2 |= 0x80;

    // 1. 边沿对齐模式（向上计数）
    PWMA_CR1 = 0x00;        // 默认就是边沿对齐

    // 2. 8位PWM（0~255）
    PWMA_PSCR = 2;         // 3分频，33MHz/3=11MHz
    PWMA_ARR = 255;        // 8位分辨率，PWM频率 = 11MHz / 151 ≈ 72.8kHz

    // 3. 通道3 (P2.4) - 上桥
    PWMA_CCMR3 = 0x68;      // PWM模式1
    PWMA_CCR3 = 0;          // 占空比0
    PWMA_CCER2 = 0x01;      // 开启通道3，正极性

    // 4. 通道1 (P1.0) - 下桥（用P通道，不用N通道）
    PWMA_CCMR1 = 0x68;      // PWM模式1
    PWMA_CCR1 = 0;          // 占空比0
    PWMA_CCER1 = 0x01;      // 开启通道1，正极性（不用N通道）

    // 5. 关闭死区（因为不用互补，不需要死区）
    PWMA_DTR = 0;

    // 6. 引脚映射
    PWMA_PS = (0x01 << 4) | (0x00 << 0);  // PWM3P->P2.4, PWM1P->P1.0

    // 7. 输出使能
    PWMA_ENO = (1 << 4) | (1 << 0);       // 开启 PWM3P (P2.4) 和 PWM1P (P1.0)

    // 8. 启动
    PWMA_BKR = 0x80;
    PWMA_CR1 |= 0x01;

                BeepMode = 1;   //修改喇叭模式为音乐状态
}

// ================= PWM 初始化（蜂鸣器模式） =================
void PWMA_Beep(void)
{
    P_SW2 |= 0x80;

    // 1. 边沿对齐模式（向上计数）
    PWMA_CR1 = 0x00;        // 默认就是边沿对齐

    // 2. 8位PWM（0~255）
    PWMA_PSCR = 48;         // // 48分频，33MHz/128=687kHz
    PWMA_ARR = 255;           // 2.69kHz PWM频率（687kHz/255≈2.69kHz）
    PWMA_DTR = 0;            //死区（因为下桥取反互补）


          // 3. 通道3 (P2.4) - 上桥
    PWMA_CCMR3 = 0x68;      // PWM模式1
    PWMA_CCR3 = 0;         // 10%占空比（92×40%=36.8≈37，但我们用40），占空比大喇叭超电流，而且播放声音和凤鸣时音量不一样，
    PWMA_CCER2 = 0x01;      // 开启通道3，正极性

    // 4. 通道1 (P1.0) - 下桥（取反输出，带死区时间）
    PWMA_CCMR1 = 0x68;      // PWM模式1
    PWMA_CCR1 = 0;         // 下桥占空比 =0
    PWMA_CCER1 = 0x01;      // 开启通道1，正极性（不用N通道）

    // 5. 引脚映射
    PWMA_PS = (0x01 << 4) | (0x00 << 0);  // PWM3P->P2.4, PWM1P->P1.0

    // 6. 输出使能
    PWMA_ENO = (1 << 4) | (1 << 0);       // 开启 PWM3P (P2.4) 和 PWM1P (P1.0)

    // 7. 启动
    PWMA_BKR = 0x80;
    PWMA_CR1 |= 0x01;

                BeepMode = 0;   //修改喇叭模式为蜂鸣器状态
}


// ================= 定时器0 初始化 =================
void Timer0_Init(void)
{
    AUXR |= 0x80;       // 1T模式
    TMOD &= 0xF0;       // 16位自动重装
    TL0 = 0x24;         // 22kHz初值低8位 (64036 & 0xFF)
    TH0 = 0xFA;         // 22kHz初值高8位 (64036 >> 8)
                TF0 = 0;   // 清除定时器0溢出标志
                ET0 = 0;   // 打开定时器0中断，需要播放音乐才打开。
                TR0 = 1;   // 启动定时器0开始计数
}

// ================= 定时器0 中断服务函数 =================
void Timer0_ISR(void) interrupt 1
{

    u8 pwm_val;   // 8位PWM值
          u16 sum;   // 插值
    u2 bridge_select;      // 上下桥选择位

        if (Music_i < MUSIC_LEN)  // 使用宏定义 MUSIC_LEN
                                {
           if (czzt == 1)     //插值位置
                                         {
                                                   czzt = 0;    //插值状态

                                                         sum=d1+d2;
                                                         if(sum>=256)   //加法后面跟随大于等于256时编译器优化时有99%可能用加法的溢出位判断，这样可以加速程序。
                                                         {
                                                                 bridge_select = 1;// 提取上下桥标识位


                                                         } else {
                                                                 bridge_select = 0;// 提取上下桥标识位

                                                         }

                                                          pwm_val = sum;      //16位转8位,51单片机直接等于只取低8位，其他单片机可能要通过位与运算才能获得低8位。

                                         }else {     //正常播放
                                                     czzt = 1;   //插值状态
                                               bridge_select = (d1 >> 7) & 0x01;   // 提取上下桥标识位（d1的bit3）
                 pwm_val = d1 <<1;         // 提取音频数据,并放大2倍，右移放大并挤出标志位。

                                                     d2=d1;                      //存储本次数据
                                                     d1 = Music[Music_i++];   //准备下个数据

                                         }

                                                //修改通道占空比，输出数据
            if (bridge_select) {
                // 上半周：P通道工作，N通道静音
                PWMA_CCR3 = pwm_val;   // P通道输出PWM占空比
                PWMA_CCR1 = 0;        // N通道静音：全高
            } else {
                // 下半周：N通道工作，P通道静音
                PWMA_CCR3 = 0;   // P通道静音：全低
                PWMA_CCR1 = 255 - pwm_val;   // N通道输出PWM占空比
            }
        } else {
            // 播放完毕，
                                          Music_i=0;    //播放位置置零，1.切换到蜂鸣器模式，在主循环里表示蜂鸣器模式时检测这个值，如果为零则播放完毕，切换回蜂鸣器模式，播放时要插值需提前读取一个值，起始位就是1了，
            PWMA_CCR3 = 0;   // P通道静音：全低
            PWMA_CCR1 = 0;   // p通道静音：全高
                                          ET0 = 0;   // 关闭中断，关闭定时器中断节省cpu开支。

        }
}

// ================= 按钮初始化 =================
void Key_Init(void)
{
    // P0.3和P0.2设置为上拉输入
    P0M0 &= ~0x0C;  // P0.3和P0.2准双向模式
    P0M1 &= ~0x0C;

    // 启用上拉电阻
    P0PU |= 0x0C;   // 启用P0.3和P0.2的上拉电阻
}

// ================= 读取按钮状态 =================
bit ReadKey_P03(void)
{
    return (P0 & 0x08) ? 1 : 0;  // P0.3为高电平返回1，低电平返回0
}

bit ReadKey_P02(void)
{
    return (P0 & 0x04) ? 1 : 0;  // P0.2为高电平返回1，低电平返回0
}


// ================= 播放哪一个声音 排水、脱水、洗涤、换洗  =================
void StartMusic(unsigned char i)
{

    if(i == 1)
    {
        Music = Music1;
        MUSIC_LEN = MUSIC_LEN1
    }
//    else if(i == 2)
//    {
//        Music = Music2;
//        MUSIC_LEN  = MUSIC_LEN2
//    }
//    else if(i == 3)
//    {
//        Music = Music3;
//        MUSIC_LEN  = MUSIC_LEN3
//    }
//    else if(i == 4)
//    {
//        Music = Music4;
//        MUSIC_LEN  = MUSIC_LEN4
//    }

      Music_i=1;   //置第一个采样点位置
                  d1 = Music[Music_i];  //插值要预读第一个值。
            czzt = 0;     //初始化插值状态
      PWMA_Music();    //直接切换到音乐模式
      ET0 = 1;   // 打开定时器0中断
}



// ================= 主函数 =================
void main(void)
{
    EA = 1;

    // 初始化
    Key_Init();
          PWMA_Beep();  // 默认蜂鸣器模式

    Timer0_Init();

    while(1) {
        bit current_key_p03, current_key_p02;

                        if (1==BeepMode) //在音乐模式，检查状态播放完了立马切换回蜂鸣器模式。
                        {
                                if (0==Music_i)
                                {
                                        PWMA_Beep();  // 切换回蜂鸣器模式
                                }
                        }



        // 读取当前按钮状态
        current_key_p03 = ReadKey_P03();
        current_key_p02 = ReadKey_P02();

        // ========== P0.3按钮处理（蜂鸣器） ==========
        if (current_key_p03 != LastKeyState_P03) {
            // 状态变化，开始消抖
            KeyDebounceCnt_P03++;
            if (KeyDebounceCnt_P03 >= 5) {  // 消抖5次
                KeyDebounceCnt_P03 = 0;

                if (current_key_p03 == 0) {  // 按下（低电平）



                                                                            // 在蜂鸣器模式打开蜂鸣器，不在则忽略，
                                                                            if (0==BeepMode) {
                           PWMA_CCR1 = 20;   // 启动PWM蜂鸣器。
                       }


                    DelayMs(10);  // 消抖延时
                } else {  // 松开（高电平）



                                                                          // 在蜂鸣器模式打开蜂鸣器，不在则忽略，
                                                                          if (0==BeepMode) {
                                                                                                PWMA_CCR1 = 0;   // 停止PWM，// 关闭蜂鸣器
                                                                                }
                    DelayMs(10);  // 消抖延时
                }
                LastKeyState_P03 = current_key_p03;
            }
        } else {
            KeyDebounceCnt_P03 = 0;  // 状态稳定，重置计数器
        }

        // ========== P0.2按钮处理（播放音乐） ==========
        if (current_key_p02 != LastKeyState_P02) {
            // 状态变化，开始消抖
            KeyDebounceCnt_P02++;
            if (KeyDebounceCnt_P02 >= 5) {  // 消抖5次
                KeyDebounceCnt_P02 = 0;

                if (current_key_p02 == 0) {  // 按下（低电平）

                        // 切换到音乐模式并播放

                      StartMusic(1);
                        DelayMs(10);  // 消抖延时

                }
                LastKeyState_P02 = current_key_p02;
            }
        } else {
            KeyDebounceCnt_P02 = 0;  // 状态稳定，重置计数器
        }

        // 短暂延时，避免CPU占用过高
        _nop_();
        _nop_();
        _nop_();
    }
}

彭***

这是两个n通道版本
//==================== PWMB初始化 pwm驱动H桥喇叭 ====================
void PWMA_Init(void)
{
    P_SW2 |= 0x80;                 // 允许访问扩展寄存器（XDATA）

    PWMA_CCER1 = 0x00;              // 关闭通道1/2 比较输出
    PWMA_CCER2 = 0x00;              // 关闭通道3/4 比较输出
    PWMA_ENO   = 0x00;              // 关闭所有 PWM 输出引脚

        // 1. 边沿对齐模式（向上计数）
    PWMA_CR1 = 0x00;        // 默认就是边沿对齐

        // 2. ? 关键：设置 AOE=1，允许 N 通道全幅度输出
    PWMA_BKR = 0xC0;   // 0xC0 = 1100 0000 → MOE=1, AOE=1

          PWMA_ARR  = 255;                // 计数器占空比量程，自动重装值：0.蜂鸣器模式约 2.7kHz（33M/预分配48/255=2.7K） 1.音乐模式64khz（33M/预分配2/255=64K）
    PWMA_DTR = 0;                   // 死区时间，防止上下桥直通

    // 引脚映射：PWM2N->P1.3, PWM4N->P1.7
    PWMA_PS &= ~((0x03 << 6) | (0x03 << 2)); // 清除通道2/4 映射位
    PWMA_PS |=  ((0x00 << 6) | (0x00 << 2)); // 映射到第0组（P1口）

    PWMA_CCMR2 = 0x68;              // 通道2：PWM 模式1，预装载使能
    PWMA_CCMR4 = 0x68;              // 通道4：PWM 模式1，预装载使能

    // 6. ? N 通道独立输出（正极性）
    PWMA_CCER1 = 0x40;   // CC2NE=1, CC2NP=0（只开 N 通道）
    PWMA_CCER2 = 0x40;   // CC4NE=1, CC4NP=0（只开 N 通道）

    PWMA_ENO |= (1 << 7) | (1 << 3); // 使能 PWM4N(P1.7) 和 PWM2N(P1.3) 输出

    PWMA_BKR = 0x80;                // 主输出使能（MOE=1）
                PWMA_CR1 |= 0x01;               // 启动计数器
}

// ================= PWMA 切换为蜂鸣器模式  =================
void PWMA_Beep(void)
{
    PWMA_PSCR = 48;                // 预分频：48 分频

    PWMA_CCR2 = 0;                 // 通道2 占空比20，总数255，只用上桥，开启音量值：PWMA_SATA
    PWMA_CCR4 = 0;                 // 通道4 占空比0
    BeepMode = 0;                   // 标记当前为蜂鸣器模式
}
// ================= PWM 切换为音乐模式  =================
void PWMA_Music(void)
{
    PWMA_PSCR = 2;                  // 预分频：2 分频（高频载波）

    PWMA_CCR2 = 0;                  // 初始静音
    PWMA_CCR4 = 0;                  // 初始静音
    BeepMode = 1;                   // 标记当前为音乐模式
}


// ================= 播放哪一个声音 换洗、洗涤、脱水、排水、  =================
void StartMusic(unsigned char i)
{

    if(i == 1)
    {
        Music = Music1;
        MUSIC_LEN = MUSIC_LEN1;
    }
    else if(i == 2)
    {
        Music = Music2;
        MUSIC_LEN  = MUSIC_LEN2;
    }
    else if(i == 3)
    {
        Music = Music3;
        MUSIC_LEN  = MUSIC_LEN3;
    }
    else if(i == 4)
    {
        Music = Music4;
        MUSIC_LEN  = MUSIC_LEN4;
    }

      Music_i=1;   //置第一个采样点位置
                  d1 = Music[Music_i];  //插值要预读第一个值。
            czzt = 0;     //初始化插值状态
      PWMA_Music();    //直接切换到音乐模式
                  IE2 |= 0x04;             // 打开定时器2中断，刷新音频数据。

}



// ================= 定时器2 初始化 =================
void Timer2_Init(void)
{
    AUXR |= 0x04;        // 定时器2为1T模式 (T2x12=1)
    T2L = 0x24;          // 22kHz初值低8位 (64036 & 0xFF)
    T2H = 0xFA;          // 22kHz初值高8位 (64036 >> 8)
    AUXR |= 0x10;        // 启动定时器2 (T2R=1)
   // IE2 |= 0x04;             // 打开定时器2中断 (ET2=1)
          IE2 &= ~0x04;  // 关闭定时器2中断，只有播放音频时才打开。
}

// ================= 定时器2 中断服务函数 =================
void Timer2_ISR(void) interrupt 12
{

    u8 pwm_val;   // 8位PWM值
          u16 sum;   // 插值
    u2 bridge_select;      // 上下桥选择位

        if (Music_i < MUSIC_LEN)  // 使用宏定义 MUSIC_LEN
                                {
           if (czzt == 1)     //插值位置
                                         {
                                                   czzt = 0;    //插值状态

                                                         sum=d1+d2;
                                                         if(sum>=256)   //加法后面跟随大于等于256时编译器优化时有99%可能用加法的溢出位判断，这样可以加速程序。
                                                         {
                                                                 bridge_select = 1;// 提取上下桥标识位


                                                         } else {
                                                                 bridge_select = 0;// 提取上下桥标识位

                                                         }

                                                          pwm_val = sum;      //16位转8位,51单片机直接等于只取低8位，其他单片机可能要通过位与运算才能获得低8位。

                                         }else {     //正常播放
                                                     czzt = 1;   //插值状态
                                               bridge_select = (d1 >> 7) & 0x01;   // 提取上下桥标识位（d1的bit3）
                 pwm_val = d1 <<1;         // 提取音频数据,并放大2倍，右移放大并挤出标志位。

                                                     d2=d1;                      //存储本次数据
                                                     d1 = Music[Music_i++];   //准备下个数据

                                         }

                                                //修改通道占空比，输出数据
            if (bridge_select) {
                // 上半周：P通道工作，N通道静音
                PWMA_CCR2 = pwm_val;   // 上桥输出PWM占空比
                PWMA_CCR4 = 0;        // 下桥静音
            } else {
                // 下半周：N通道工作，P通道静音
                PWMA_CCR2 = 0;   // 上桥静音
                PWMA_CCR4 = 255 - pwm_val;   // 下桥输出PWM占空比
            }
        } else {
            // 播放完毕，
                                          Music_i=0;    //播放位置置零，1.切换到蜂鸣器模式，在主循环里表示蜂鸣器模式时检测这个值，如果为零则播放完毕，切换回蜂鸣器模式，播放时要插值需提前读取一个值，起始位就是1了，
            PWMA_CCR2 = 0;   // 上桥道静音
            PWMA_CCR4 = 0;   // 下桥道静音
                                          IE2 &= ~0x04;  // 关闭定时器2中断，节省cpu开支。

        }
}

彭***

H桥是高电平触发的，蜂鸣器模式只用到半桥，播放音乐时才用上下桥驱动，电平没有反，电平反了，静音状态h桥应该有电流，碰喇叭线应该喇叭会刺啦刺啦响，蜂鸣器占空比只有20，arr全量程设的255，占比很低，反了应该声音更大才对，现在就是出现用两个p通道驱动声音大，两个n通道声音小，他们两个应该声音一样大才对。

彭***

大神在不在

梁***

PWM肯定是可以输出100%占空比的，这个无须质疑。
请贴出你的驱动电路我看看。

彭***

梁工 发表于 2026-5-19 14:28
PWM肯定是可以输出100%占空比的，这个无须质疑。
请贴出你的驱动电路我看看。 ...

不是单片机问题，是我自己的电路问题，我单片机直接驱动h桥，h桥输出到喇叭，h桥内阻不一样导致音量不一样。测试中还有个不确认的地方，pwma控制的通道，p通道关闭，只开n通道，它就成p通道了吗，后面的取反就没用了吗，我发现只开启n通道（ne=1）,极性（np=0,1）设置那种都一样不起效果。我不用负极性，只要不影响我的功能就行

梁***

彭*** 发表于 2026-5-20 14:25
不是单片机问题，是我自己的电路问题，我单片机直接驱动h桥，h桥输出到喇叭，h桥内阻不一样导致音量不一 ...

如果只开P或N，则都是P，输出占空比0~100%，音量就看你的驱动了。看了AD116手册，没看到速度参数，看其内部三极管的电路，估计速度不高，你用个10欧姆电阻做负载，输出稳定的50%占空的PWM，示波器观察AD116输出波形，并贴出来看看。
没有波形看，我是没法判断你的问题所在的。如果驱动速度足够高，时没有问题的，我用HSPWM做D类功放，效果还不错的，70~90KHz的PWM频率，32V供电，4欧姆负载，一个声道可以输出125W功率（RMS）。

彭***

梁工 发表于 2026-5-20 16:54
如果只开P或N，则都是P，输出占空比0~100%，音量就看你的驱动了。看了AD116手册，没看到速度参数，看其内 ...

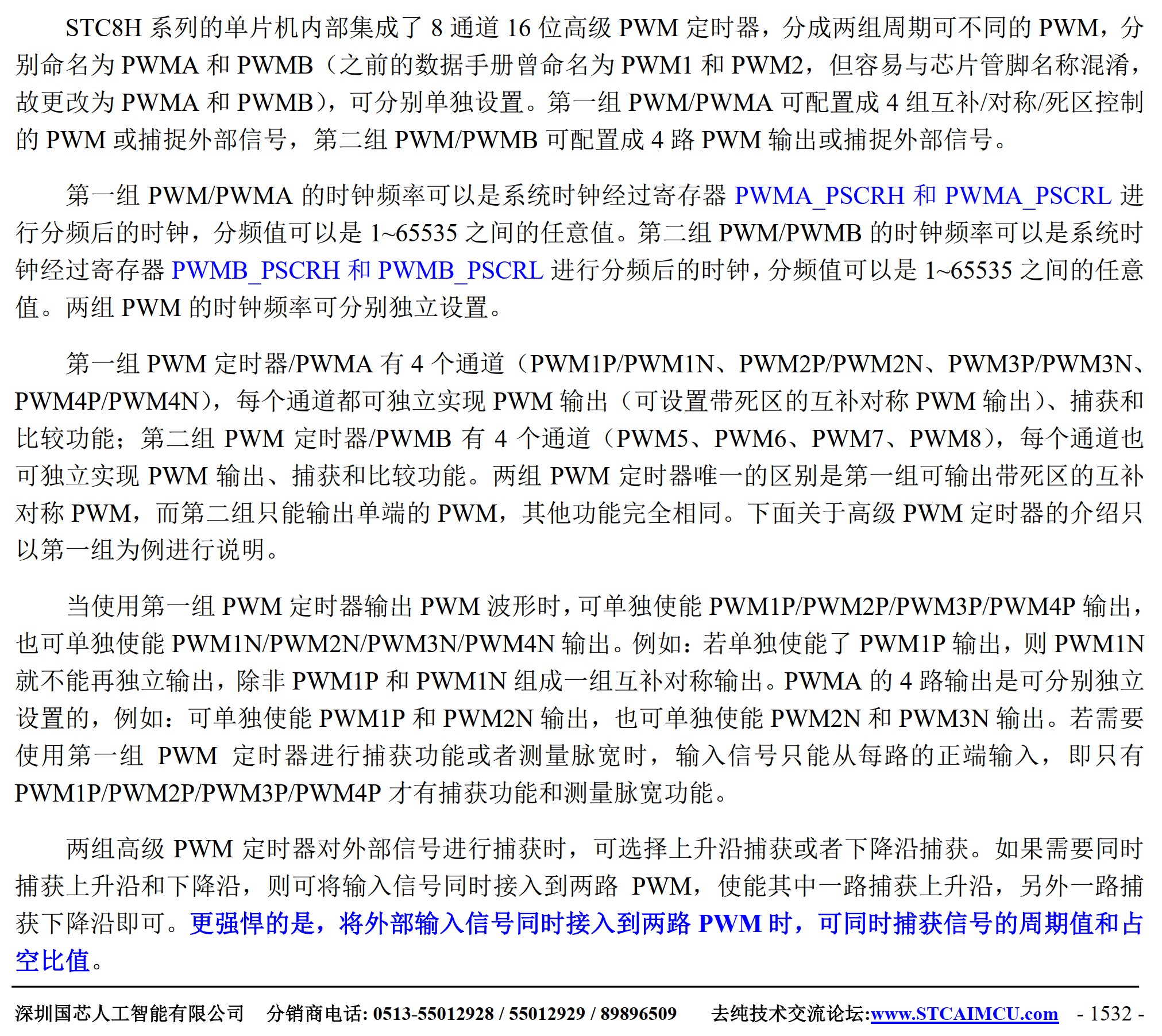

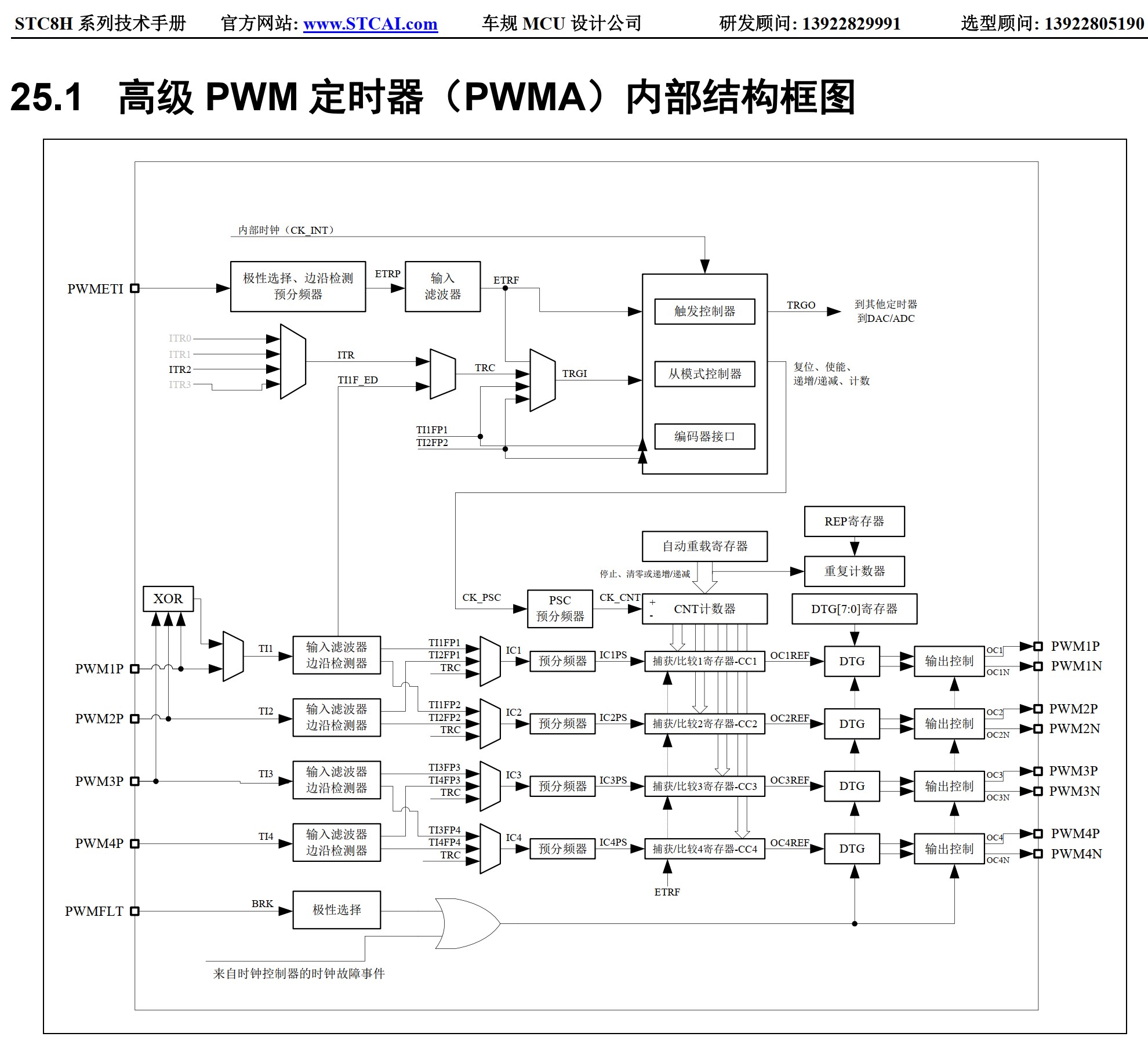

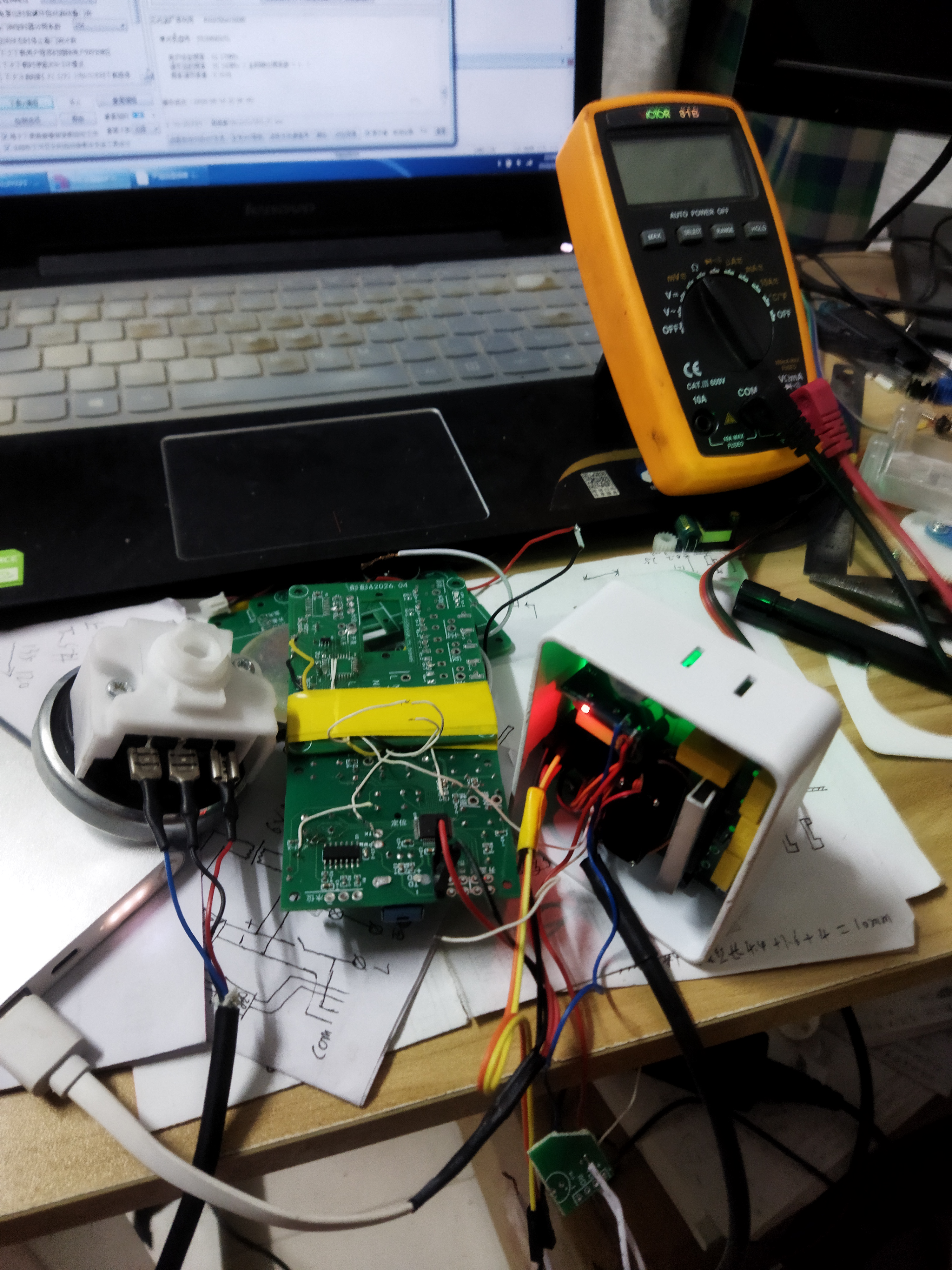

没有示波器，靠万用表，喇叭LED灯检测，现在可以确认单片机输出正常，是h桥体质问题，每个内阻不一样，我想再问个其他的，ne是单独开启n通道，n通道就成p通道了，不是互补通道np控制电平极性的参数还起作用吗，如果有用这个参数是控制电平上下反转，还是左右反转的。

梁***

彭*** 发表于 2026-5-20 22:04
没有示波器，靠万用表，喇叭LED灯检测，现在可以确认单片机输出正常，是h桥体质问题，每个内阻不一样，我 ...

只用一个输出，都是P，遵循P输出的设置。

彭***

梁工 发表于 2026-5-20 22:09
只用一个输出，都是P，遵循P输出的设置。

好的，谢谢，我试的也是只开启n通道，就和p通道一样了，极性标志位与结果无关了
