Ai8051U视频入门

芯***

简介
Ai8051U， USB型 1T 8051，支持32位和8位指令集，RMB2.3脚兼，容天王级别的：9C52RC， 12C5A60S2，兼容 8位8051指令集，可以用 Keil C51／IAR／SDCC 编译器相当于更强大的 8H8K64U，兼容 32位805指令集；可以用 Keil C251 编译器，双核兼容设计
相当于更强大的32G12K128,32G8K64，4K SRAM(2K edata, 2K data),64K-Flash，FPU＠120MHz，硬件浮点／硬件三角函数 运算器，MA支持PWM，DMA支持外设直接到外设，P2P， 20MHz-PWM支持硬件移相，16位PWM； 真12位ADC SB，4组串口，12位ADC，轨到轨比较器。SPI， PI，12S， 12C， TFT-i8080／M6800 接口 DIP40, LQFP44,LQFP48。

8051U强在哪里？
1．屏幕显示和视频播放（flash编程器）。
2．IIS录放音。
3.   PWM_DMA STM32G用SPI+DMA,而Ai8051U为PWM+DMA,驱动能力更强，抗干扰能力更强。
4．频谱分析仪（上位机），快速分析频率的机器。
5．手写计算器，象征单片机向AI发展。
6．QSPI，PWM移相，硬件乘除，单精度浮点。

AI***

要 做到 USB不停电下载；
要 尝试 AiCube 图形化自动配置生成程序工具；
推荐优先看的：
printf_usb("Hello World !\r\n")及
USB不停电下载, 演示视频链接：
https://www.stcaimcu.com/thread-19077-1-1.html

下载 最新的 AiCube-ISP-V6.96V-plus 或以上版本软件 ！
深圳国芯人工智能有限公司-工具软件

下载 最新的 USB库函数，永远用最新的 USB库函数 ！
深圳国芯人工智能有限公司-库函数
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !

下载 最新的 Ai8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

下载 最新的 Ai8051U 实验指导书，
有 AiCube 图形化自动配置生成程序工具使用说明
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

芯***

第二节课我们对Ai8051的实验箱硬件进行了了解，同时学习如何下载与应用keil软件。
以下是硬件试验箱的正面及反面截图。



这是一款AI8051U 32位车规级8051实验箱：
正面：含8路流水灯、8位数码管、TFT彩屏、OLED接口、矩阵键盘、ADC按键、红外收发、音频接口、TF卡、多USB接口、电源/复位按键及掉电检测模块，提供基础IO、显示、通信等实验功能。
背面：搭载24C02 EEPROM、DS18B20温度传感器、TLV320AIC23B音频编解码器、USB转双串口芯片、32768Hz晶振、无源蜂鸣器，支持存储、温度采集、音频处理、串口通信等进阶实验，预留QSPI Flash、外部SRAM扩展接口。

学习完硬件之后，我们开始下载keil软件。

下载成功后，我们简单应用一下 keil软件，走了一个跑马灯程序就结束了。

芯***

我们第三节课简单学习了如何点亮第一颗LED。


我们学习了基础代码之后，通过增加一些端口，就能够点亮更多小灯。
下面是能够点亮八颗小灯的代码：

#include"ai8051u.h"                                //调用头文件

void main(void)
{
        P0M0=0;
        P0M1=0;

        P4M0=0;
        P4M1=0;

        while(1)
        {
        P40=0;
        P00=0;

        P01=0;
        P02=0;
        P03=0;
        P04=0;
        P05=0;
        P06=0;
        P07=0;
        }
}

芯***

第四节课我们学习了USB不停电下载。

在之前的课程中，我们每次把代码下载到实验箱中都需要重新开启单片机，有些麻烦。
所以我们将USB-HID改为USB-CDC,并把自定义命令全部点上，这样我们就可以实现USB不停电下载了。

然后我们将代码下载到单片机上，不用按P32键就能成功。

芯***

第五节课我们学习了C语言基础。
摘要
1. C语言 USB-CDC串口之printf函数的实现
2. 数的进制：2进制、10进制、16进制
3. 数据的基本类型
4. C语言常用运算符
一. C语言 USB-CDC串口之printf函数的实现
1. 打开USB库中的PRINTF_HID宏定义。2. 理解PRINTF的函数原型的定义。参数fmt -- 是格式控制字符串，包含了两种类型的对象：普通字符和转换说明。普通字符：在输出时，普通字符将原样不动地复制到标准输出。printf("8051U深度入门到32位51大型实战视频\r\n");转换说明：不直接输出，用于控制 printf 中参数的转换和打印。每个转换说明都由一个百分号字符（%）开始，以转换说明符结束，从而说明输出数据的类型、宽度、精度等。二.数的进制：2进制、10进制、16进制

三. 数据的基本类型

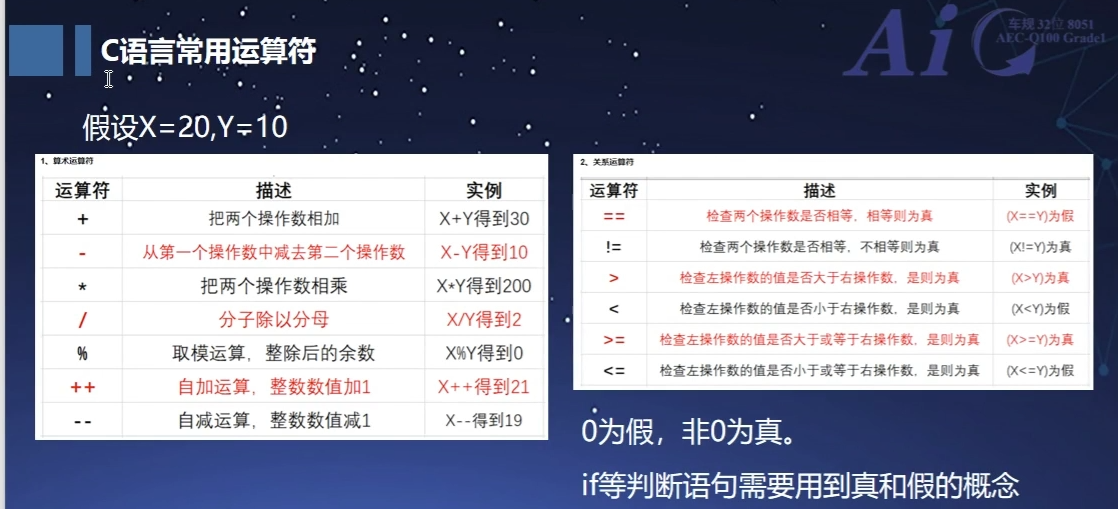

四. C语言常用运算符

同时，我们也通过写代码加深理解。



#include"ai8051u.h"
#include"stc32_stc8_usb.h"
#define u8 unsigned char
#define u16 unsigned int
u8 X = 20;
u8 Y = 0;
char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
extern char *USER_STCISPCMD;

void main(void)
{
    P_SW2 |= 0x80;

    P0M1=0x00;P0M0=0x00;
    P1M1=0x00;P1M0=0x00;
    P2M1=0x00;P2M0=0x00;
    P3M1=0x00;P3M0=0x00;
    P4M1=0x00;P4M0=0x00;
    P5M1=0x00;P5M0=0x00;
    P6M1=0x00;P6M0=0x00;
    P7M1=0x00;P7M0=0x00;

    usb_init();
    IE2 |=0x80;
    EA = 1;

    while (DeviceState != DEVSTATE_CONFIGURED);

    while(1)
    {
        if(bUsbOutReady)
        {

                        if(X&&Y)
                        {
                        printf("条件为真");
                        }
                        else
                        {
                        printf("条件为假");
                        }

           // USB_SendData(UsbOutBuffer,OutNumber);
                        //printf("X/Y = %u \r\n",(u16)X/Y);
                        //printf("X%%Y = %u \r\n",(u16)X%Y);
            usb_OUT_done();
        }
    }
}
