STC32G144K246核心板@冲哥版，交流贴

电子DI*** · 发表于 2026-4-24 09:56:10

关于核心板有什么意见或者问题的可以在下面留言。
相关视屏后期均会发布在这个帖子上！

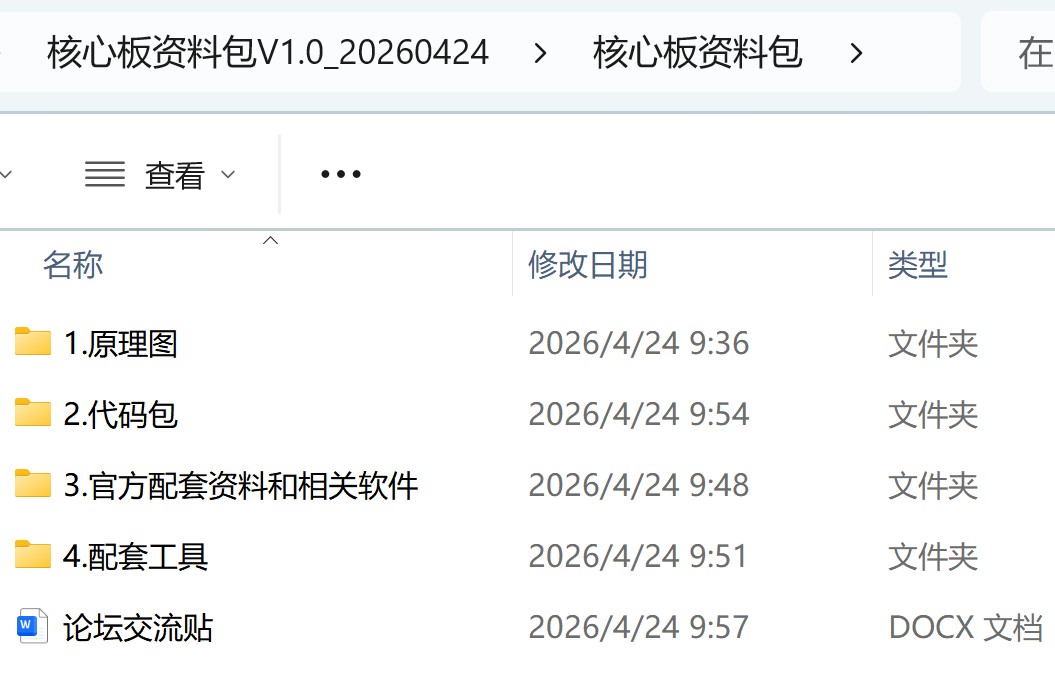

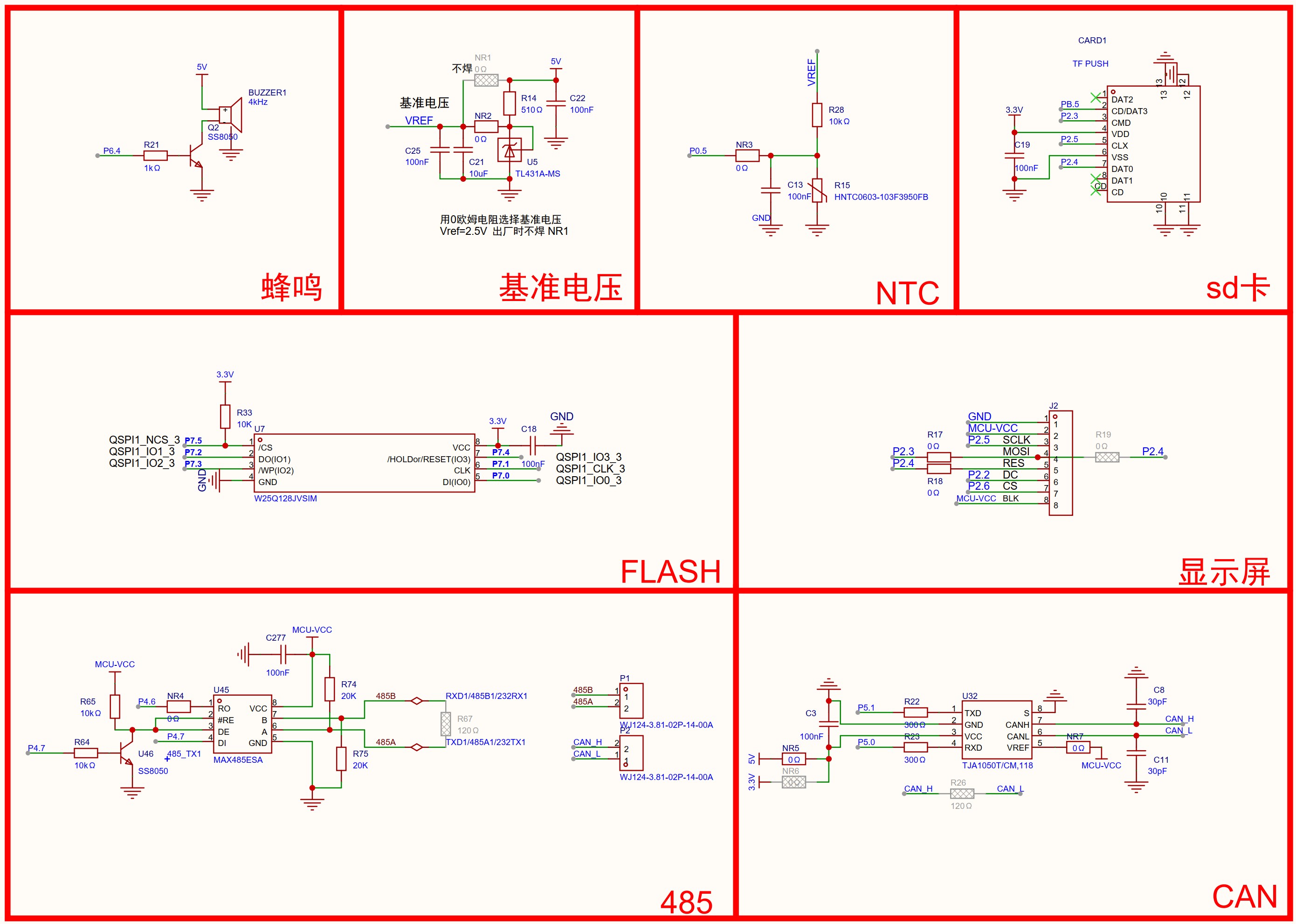

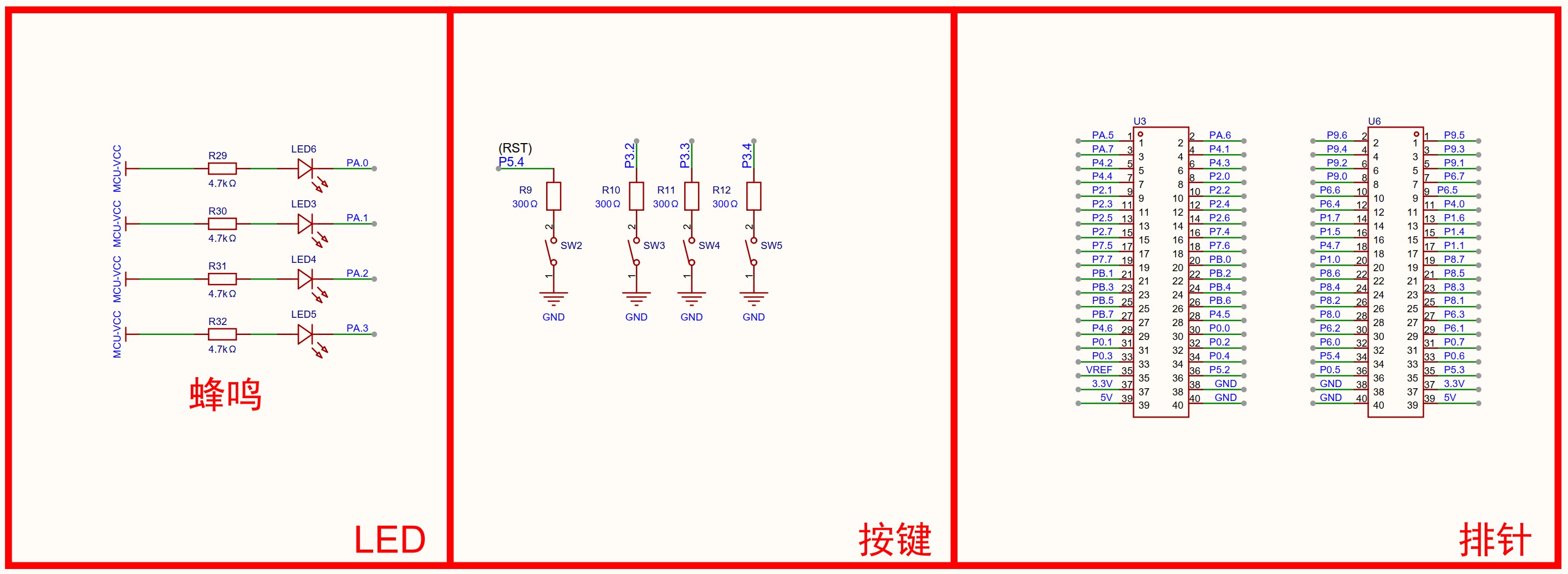

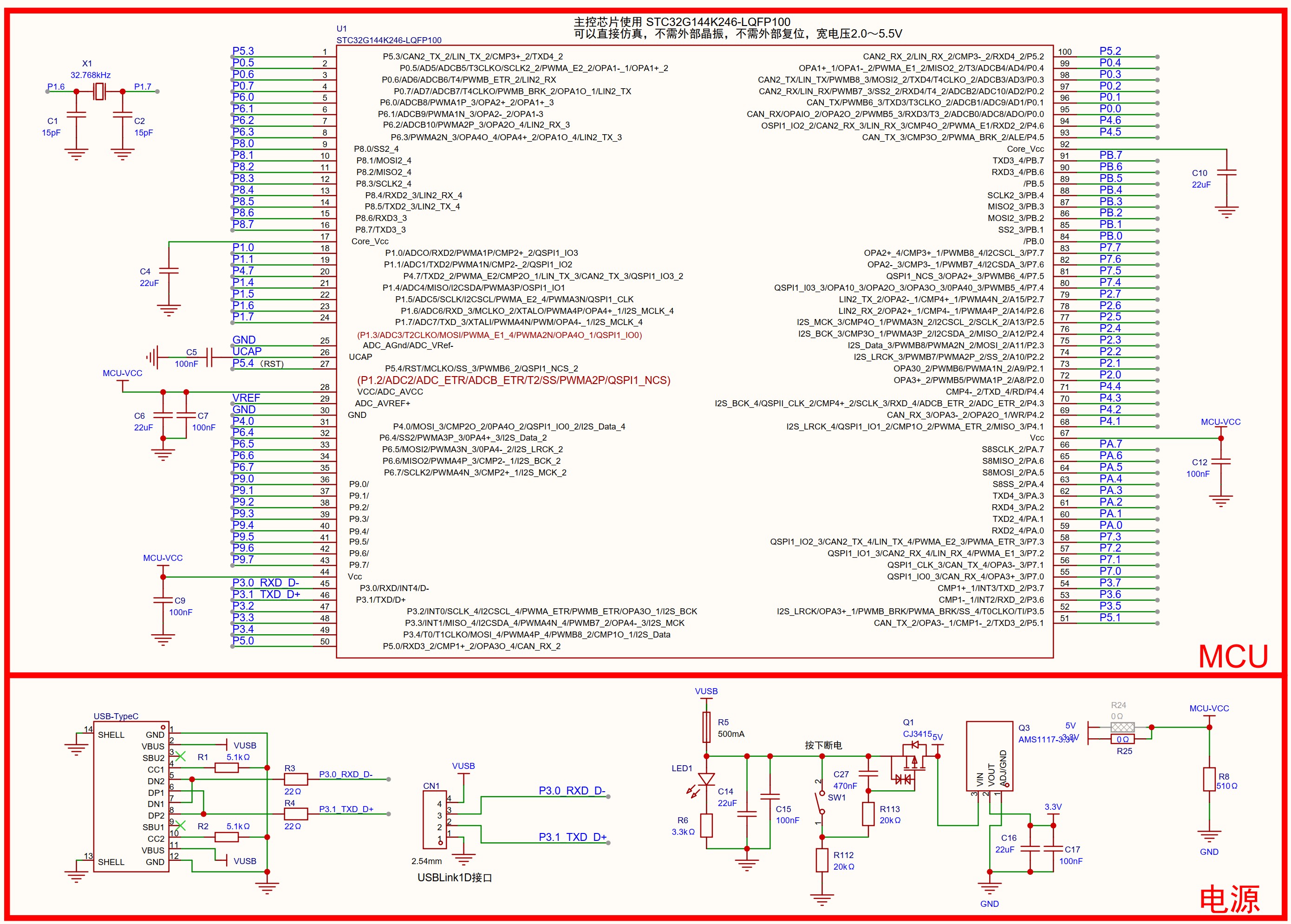

配套开源程序 / 原理图，见本楼附件，
USB, CAN, RS-485, SD卡，显示接口，等

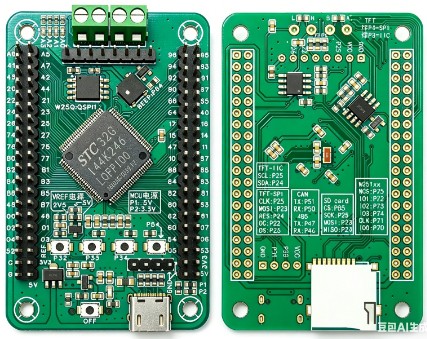

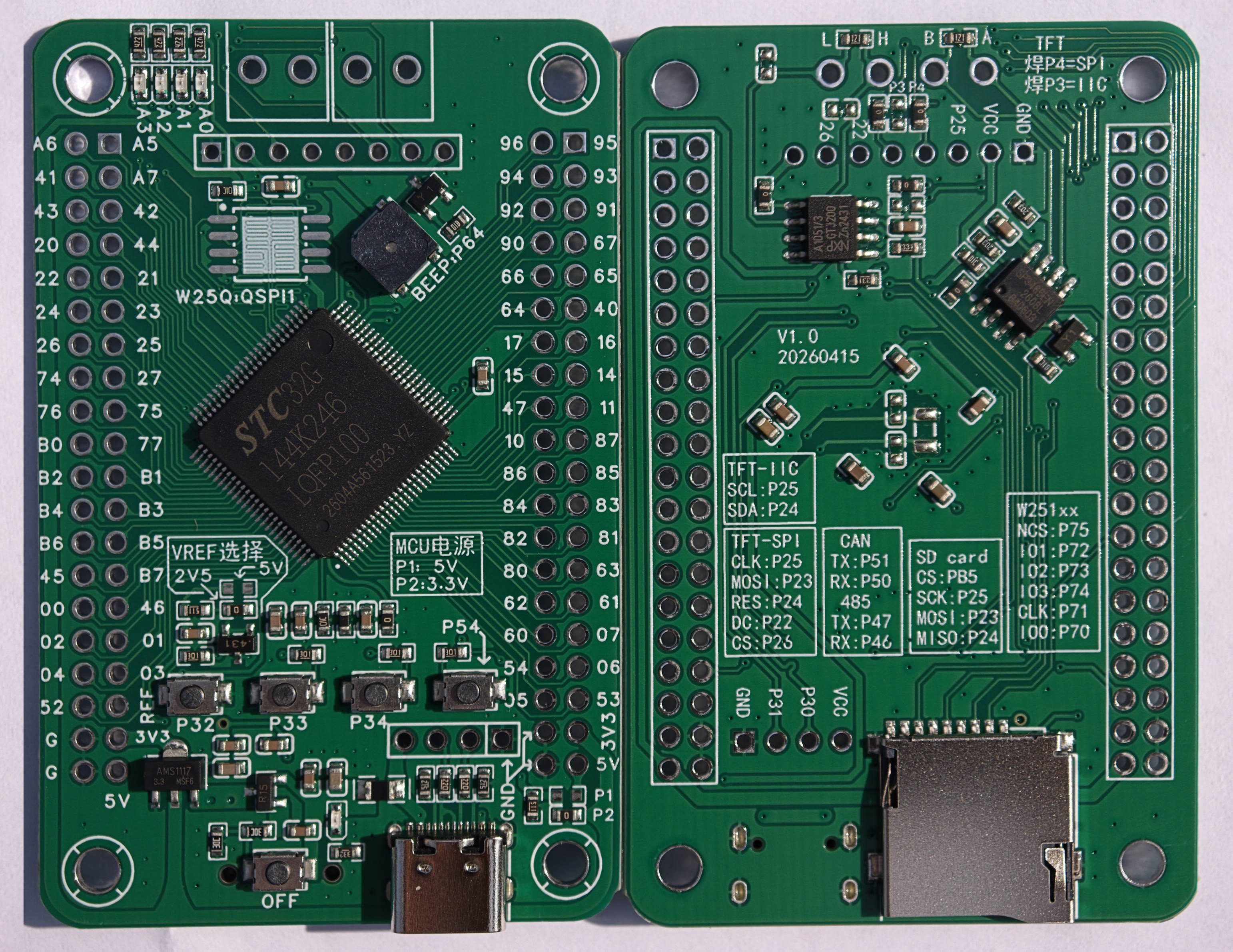

STC32G144K246-LQFP100核心板@冲哥版

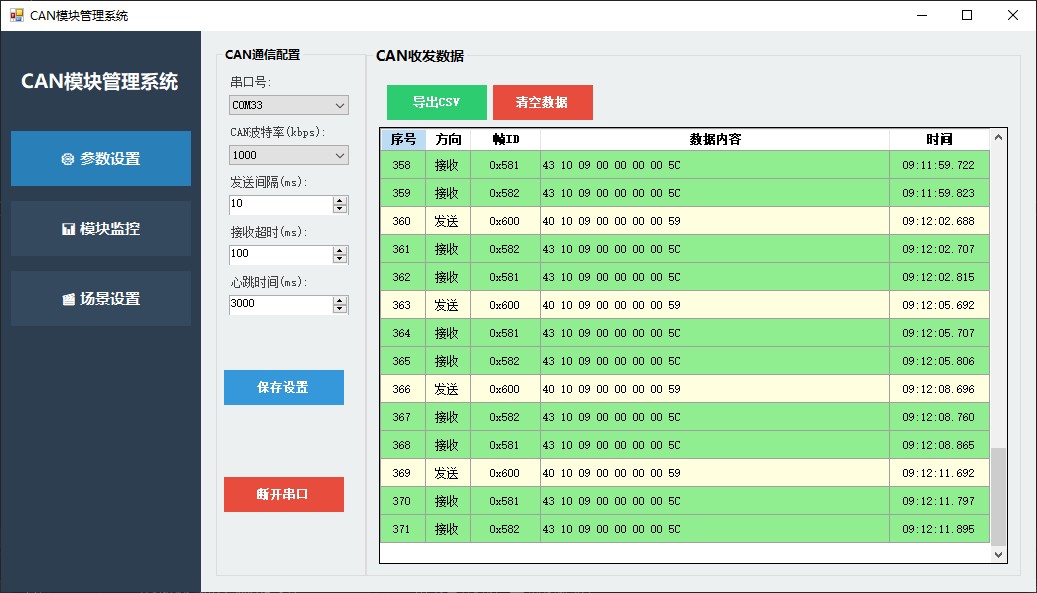

核心板主打485和CAN通信功能！！本次上线的是CAN的上位机！
485的modbus例程紧急编写中！
主打一个通信控制，购买通信款的可以使用CAN上位机进行，配合测试工具即可实现如下功能：

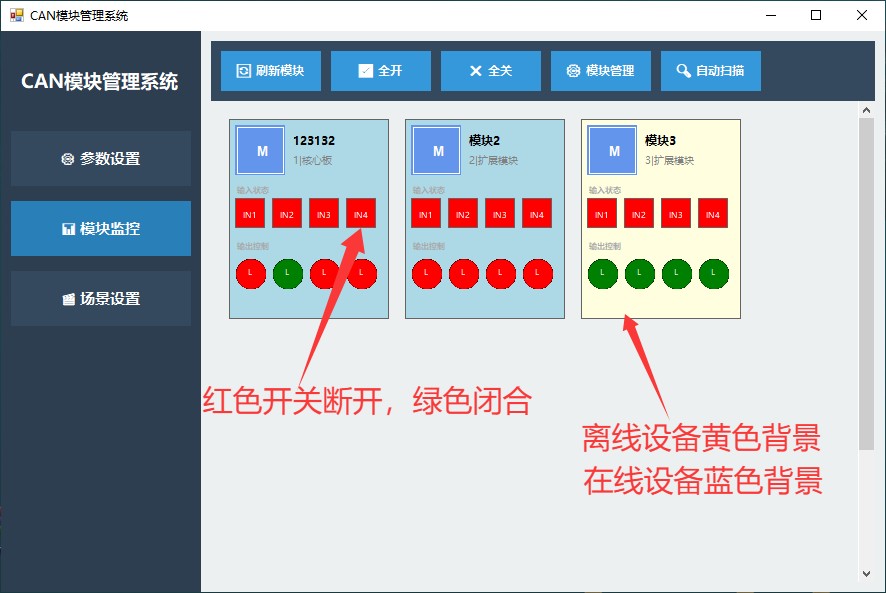

1.通过USB转串口工具（本店同步销售的“子午鸳鸯钺”即可实现）与下位机进行通信，可以用屠龙刀（自己补焊can芯片）改造亦可2.CAN通信参数的修改和设置3.手动刷新或自动刷新模块当前的状态，每个卡片代表一个板子，黄色背景的卡片代表未连接或掉线，蓝色背景的代表在线（卡片上的编号就是单片机的ID号）
4.上面的4个输入方框是板子的四个按钮，按下或总开板子上的按钮这个方框会同步刷新，红色表示松开，绿色代表按下！5.点击卡片上的输出的圆灯，板子上的LED也会同步，红色表示熄灭，绿色代表点亮！
