请各位老师指点一下电路

Nyz*** · 发表于 2026-4-19 13:00:51

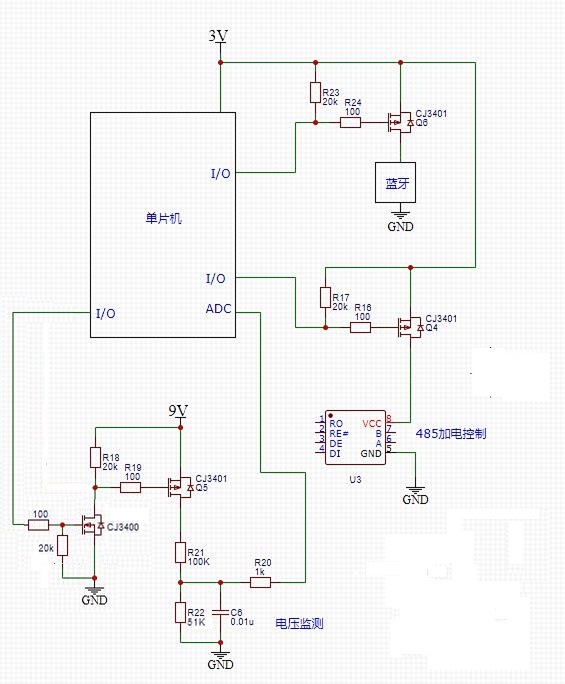

用电池供电，需要控制各部分加电，电路这样画可以吗？特别是电压监测那里是接9V行吗？

狂热*** · 发表于 2026-4-19 14:09:32

可以仿真看看关键节点的电压
和单片机端口连接的节点电压需要在
具体型号单片机对应手册描述的工作电压内

banal*** · 发表于 2026-4-19 14:24:40

9V为什么需要控制？这样9V过20k到3V IO上不确定会不会伤单片机

lcws*** · 发表于 2026-4-19 15:48:58

由于IO输出最高只有３V，Q5的GS会一直有电压导致无法关断。
建议Q5换成NMOS,并与R21交换位置，减小R22。
Q4\Q6的GS建议加个电容，用于减缓MOS管的开通速度，以免3V被突然拉低。

wul*** · 发表于 2026-4-19 20:12:49
