用STC32G的硬件SPI驱动LCD12864屏幕的程序

yuyy***

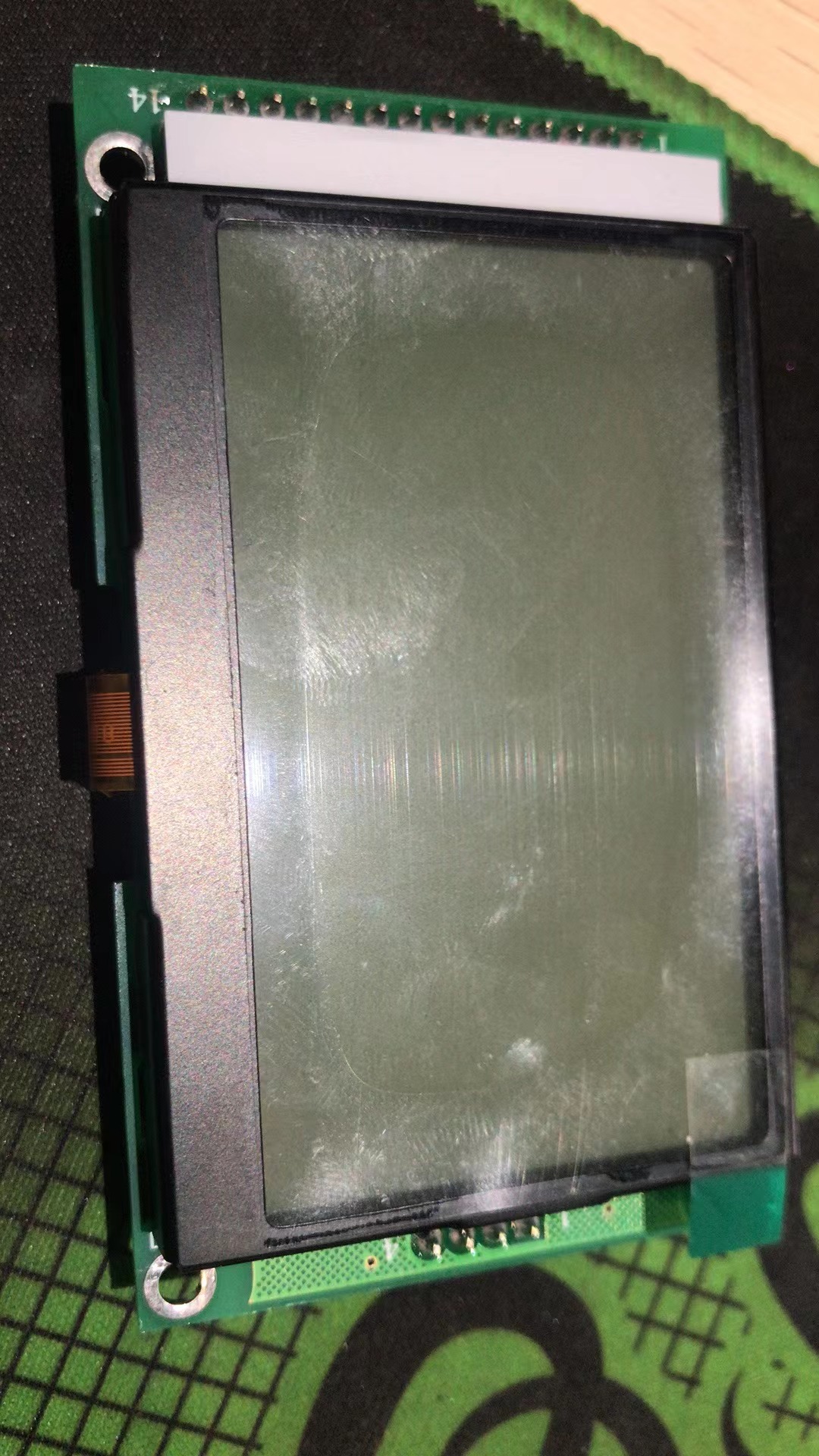

屏幕型号HS12864G18B，清理时翻出来的

移植了一下驱动成功点亮

如果无法播放，请点击此处在新窗口打开

这个屏是用SPI控制的，给的例程是控制I/O模拟SPI通讯的


使用STC32G的硬件SPI重写了一下驱动，代码放上，有使用类似型号屏幕的可以参考一下
yuyy-test-HS12864G18B.rar (87.42 KB, 下载次数: 332)

2023-5-20 17:18 上传

点击文件名下载附件

神***

感谢奉献，一起前进

Tui***

谢谢分享。程序验证通过。虽然有些地方看不懂，但提供了硬件SPI驱动屏幕学习的样板。

so***

只有一条数据线不是2条是半双工的

WH***

顶，学习了，看来STC简直可以实现一切！！！

电子爱***

学习

cadp***

好东东，正需要，学习偿试一下

cadp***

请教LZ,看了您的代码STG32硬件接口只用如下4线吗？
sbit  SPI_SS_2    = P2^2;
sbit  SPI_MOSI_2  = P2^3;
sbit  SPI_MISO_2  = P2^4;
sbit  SPI_SCLK_2  = P2^5;

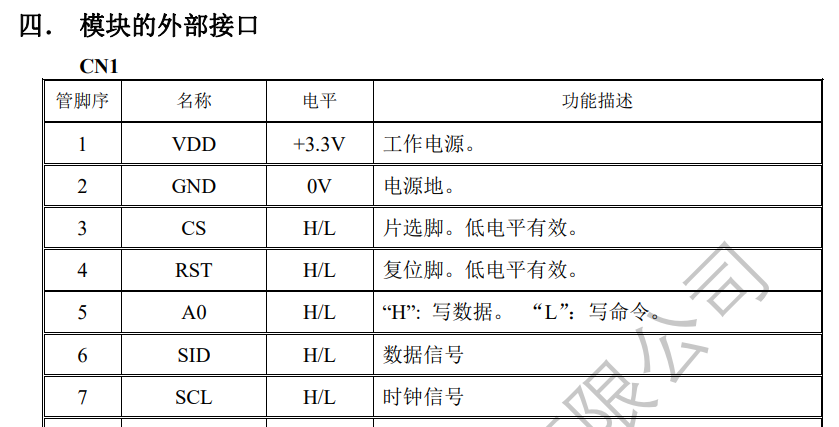

有一个接口1-7脚一模一样的屏，接STC15芯片试了屏例程3-7脚全用才行，这种是不是软件SPI? 改用STG32，好象没有MISO引脚，如何接线？

yuyy***

cadp*** 发表于 2024-4-23 08:54
请教LZ,看了您的代码STG32硬件接口只用如下4线吗？
sbit  SPI_SS_2    = P2^2;
sbit  SPI_MOSI_2  = P2^3;

MISO不用接空着就行，用不到

duro***

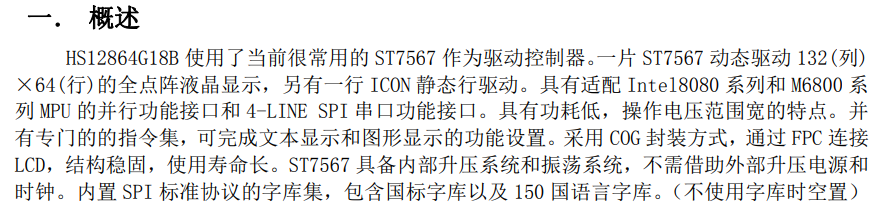

你是参考官方的哪个例子呢？ 官方的7920好像和7567差别很大吧？7567还要设置电压，偏压比，对比度。7920好像没有这些呢。

    yuyy_hs12864g18b_spiinit();
    yuyy_hs12864g18b_cs(0);
    yuyy_hs12864g18b_rst(0);/*低电平复位*/
    yuyy_delay_us(20);
    yuyy_hs12864g18b_rst(1);/*复位完毕*/
    yuyy_hs12864g18b_writedata(0,0xE2);/*软复位*/
    yuyy_delay_us(50);
    yuyy_hs12864g18b_writedata(0,0x2C); /*升压步聚 1*/
    yuyy_delay_us(50);
    yuyy_hs12864g18b_writedata(0,0x2E); /*升压步聚 2*/
    yuyy_delay_us(50);
    yuyy_hs12864g18b_writedata(0,0x2F); /*升压步聚 3*/
    yuyy_delay_us(50);
    yuyy_hs12864g18b_writedata(0,0x24); /*0x24粗调对比度，可设置范围0x20～0x27*/
    yuyy_hs12864g18b_writedata(0,0x81); /*微调对比度*/
    yuyy_hs12864g18b_writedata(0,0x08); /*0x28,微调对比度的值，可设置范围0x00～0x3f  1f*/
    yuyy_hs12864g18b_writedata(0,0xA2); /*1/9偏压比（bias）*/
    yuyy_hs12864g18b_writedata(0,0xC8); /*行扫描顺序：从上到下*/
    yuyy_hs12864g18b_writedata(0,0xA0); /*列扫描顺序：从左到右*/
    yuyy_hs12864g18b_writedata(0,0x40); /*起始行：第一行开始*/
    yuyy_hs12864g18b_writedata(0,0xAF); /*开显示*/
    yuyy_hs12864g18b_cs(1);
