STC32G-使用外中断和一个I/O读取正交编码器-7段虚拟数码管显示

梁***

STC32G-使用外中断和一个I/O读取正交编码器-7段虚拟数码管显示
提供两个例程：
1、25A-使用外中断INT0和一个I/O读取正交编码器-7段虚拟数码管显示
    正交编码器的A相接INT0(P3.2), 下降沿触发，B相接P3.4（用户可以改为任意IO）。
2、25B-使用外中断INT1和一个I/O读取正交编码器-7段虚拟数码管显示
    正交编码器的A相接INT1(P3.3), 下降沿触发，B相接P3.5（用户可以改为任意IO）。
请先别修改程序, 直接下载"encoder.hex"测试, 主频选择11.0592MHZ. 测试正常后再修改移植.
测试结果通过串口1(P3.0 P3.1)上传到STC-ISP的虚拟数码管显示.
串口1(P3.0 P3.1)设置均为: 115200bps, 1位起始位, 8位数据位, 1位停止位, 无校验.
串口助手发送字符c或C清零当前计数值.

STC32G-使用外中断和一个I/O读取正交编码器-7段虚拟数码管显示
正转读数

反转读数

STC32G-使用外中断和一个IO读取正交编码器-7段虚拟数码管显示.rar (154.85 KB, 下载次数: 437)

2023-5-17 15:32 上传

点击文件名下载附件

神***

https://www.stcaimcu.com/forum.p ... 6%E7%A0%81%E5%99%A8

寂***

stc系列单片机只支持带方向的编码器吗？对于参加全国大学生智能车竞赛的同学来说

李***

寂*** 发表于 2023-11-27 09:37
stc系列单片机只支持带方向的编码器吗？对于参加全国大学生智能车竞赛的同学来说 ...

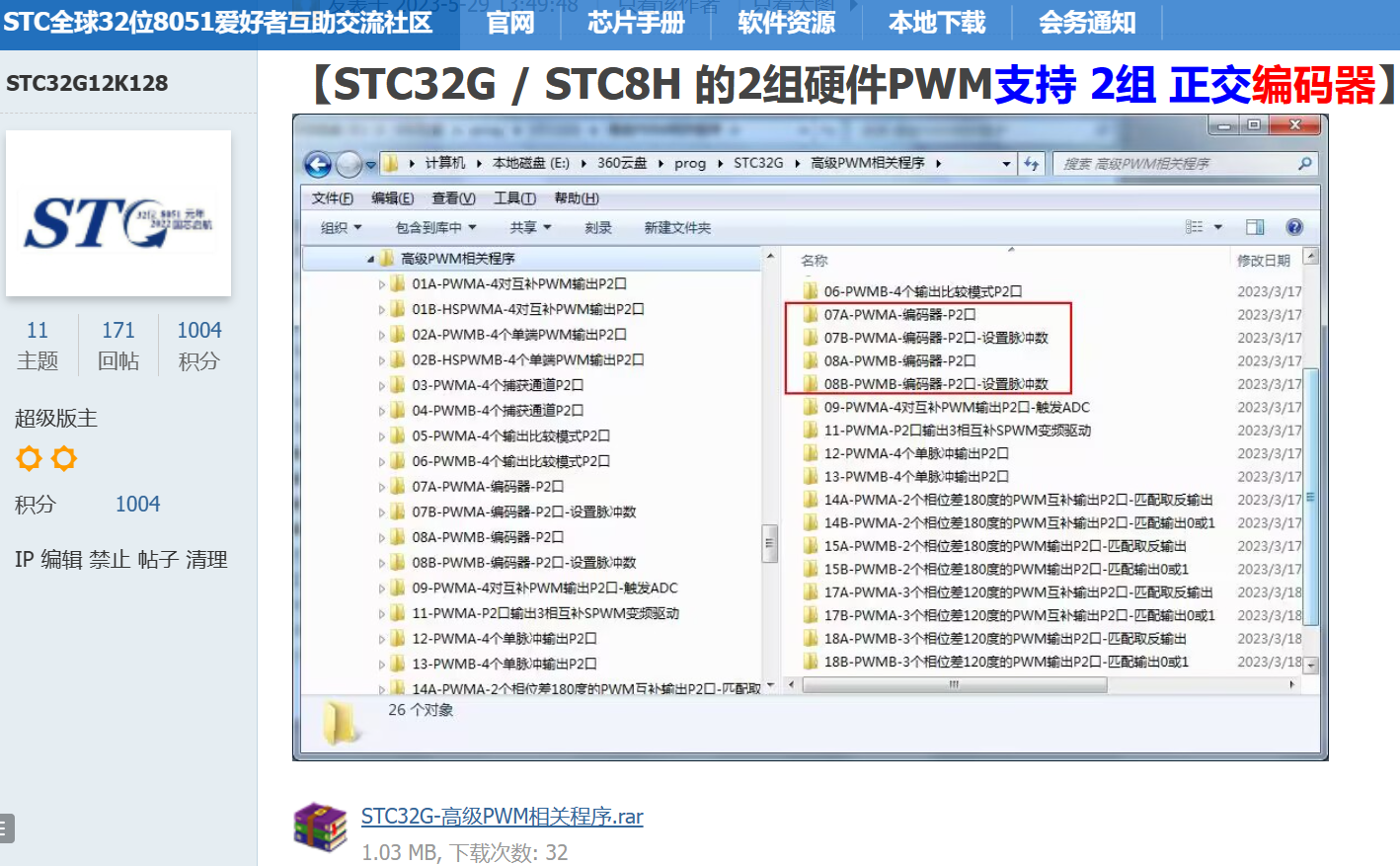

有硬件TIM模块支持正交编码器了。
