疑为DMA总线并行访问题反馈 | 已给 DMA应用注意事项

tzz1***

型号： AI8051U-34K64  LQFP48,
问题描述，发现一个代码段xdata区的静态全局变量被未知指针改写或自身访问不正常，数据错乱。可排除代码自己的写错，因为代码是成熟代码移值的.
经过几天的排查，销定在DMA身上，DMA局部代码如下：

void ledp_run()
{
    ledp_yhdata_dt(Hub_Bufferdc);            //现在改成端口模拟时序一切正常

//    Buffer = (u16)Hub_Bufferdc;                      //使用DMA发数据就有问题
//    DMA_LCM_TXAH = (u8)(Buffer>>8);
//    DMA_LCM_TXAL = (u8)(Buffer);
//    DMA_LCM_TRIG_WD();

        HUB_STB=1;
        NOP(16);
        HUB_STB=0;
}

/*---------------------------------------------------------
DMA 配置
----------------------------------------------------------*/
void DMA_LCM_config()
{
        DMA_LCM_InitTypeDef                DMA_LCM_InitStructure;                        //结构定义

        DMA_LCM_InitStructure.DMA_Enable = ENABLE;                                //DMA使能          ENABLE,DISABLE
        DMA_LCM_InitStructure.DMA_Length = 128-1;              //DMA传输总字节数          (0~65535) + 1, 不要超过芯片 xdata 空间上限
//        DMA_LCM_InitStructure.DMA_Length = xfnu*128-1;              //DMA传输总字节数          (0~65535) + 1, 不要超过芯片 xdata 空间上限
//        DMA_LCM_InitStructure.DMA_Tx_Buffer = (u16)Hub_Bufferdc;      //发送数据存储地址
//        DMA_LCM_InitStructure.DMA_Rx_Buffer = (u16)Hub_Bufferdc;      //接收数据存储地址
        DMA_LCM_Inilize(&DMA_LCM_InitStructure);                            //初始化

    DMA_LCM_CFG = 0x02;     //  DAM访问优先级
}

问题奇怪就奇怪到，不是DMA自身发送数据有问题。DMA可以正确发送数据。
但是另一个模块中的数据总是不正常，DMA是在中断里触发的。
怀疑是DMA占住了XDATA的总线访问权，使另外的代码访问XDATA时出现读写错误，但手册上说是可以并行访问的。
2. 改用端口模拟时序一切正常。
3. DMA应该注意的都注意了，比如4字节对齐，不进入空IDL模式。


暂时改用端口模拟已解决问题，只是反馈一下给官方是否需要留意，不需要大家帮忙解决问题。

神***

Ayb_***

关掉DMA试一下

erci***

楼主有空可否搞个问题复现工程上传下，目前已知的只有qspi的p2p会修改xram

tzz1***

erci*** 发表于 2026-3-5 17:20
楼主有空可否搞个问题复现工程上传下，目前已知的只有qspi的p2p会修改xram

可以复现，但对于你们来说应该是比较难排查问题的，
1，代码比较大，用于驱动一个自制的点阵屏，非标准屏，所以你们难以看到运行结果。
2.  改变代码总大小可能问题会消失，改变xdata的总用量也是如此。所以定向问题困难。


我还在测试中，现在有些方向了，估计时总线权的问题，因为我中断频率非常高，代码和DMA会同时访问xdata总线

tzz1***

erci*** 发表于 2026-3-5 17:20
楼主有空可否搞个问题复现工程上传下，目前已知的只有qspi的p2p会修改xram

测试新进展：
1. 因为从不使用DMA_LCM接收数据，原代码未初始化接收地址，现添加DMA接收地址为一块空闲的地址，发现没有作用，代码如下：
        DMA_LCM_InitStructure.DMA_Rx_Buffer = (u16)(Hub_Buffer1+512);      //接收数据存储地址，这是准备了一块空闲的数据池，虽然用不到。但添加了也不起作用


2. 添加等待DMA完成后再继续执行代码，有用。代码如下：
void ledp_run()
{
    static u16 data Buffer;
    HUB_STB=1;
    NOP(16);
    HUB_STB=0;

    DMA_LCM_STA=0;

    Buffer = (u16)Hub_Bufferdc;
    DMA_LCM_TXAH = (u8)(Buffer>>8);
    DMA_LCM_TXAL = (u8)(Buffer);
    DMA_LCM_TRIG_WD();

    while(!(DMA_LCM_STA&0x01));    添加此句后，就正常了，等待DMA完成后再执行后续代码。呃，后来发现也不完全正常，改善了一些，出错的概率变小了
    DMA_LCM_STA=0;
}

3. 改变DMA总线访问优先级，没有作用


总结，个人认为是总线访问权的问题，因为DMA运行频繁，并且是在中断里触发的，退出中断后DMA还在运行，
如果退出中断后用户代码访问xdata,就造成代码和DMA同时访问xdata总线，可能仲裁失效或DMA改写了其他xdata区域的数据或其它原因，导至代码读写xdata异常。
注意，是CPU和DMA同时访问xdata总线，不是同时访问同一块地址

im***

关注，我最近使用8H8K64U的SPI+DMA刷屏也发现数据错误问题，非常难定位，关闭DMA就完全正常，一开DMA就花屏。

erci***

tzz1*** 发表于 2026-3-6 08:57
测试新进展：
1. 因为从不使用DMA_LCM接收数据，原代码未初始化接收地址，现添加DMA接收地址为一块空闲的 ...

有空帮确认下出问题的工程里是不是用到了结构体指针语法。

或者生成的汇编代码里有这种指令组合

MOV WRx,@DRxx+0xxxxx
CMP WRx,#xxxx

erci***

im*** 发表于 2026-4-9 22:59
关注，我最近使用8H8K64U的SPI+DMA刷屏也发现数据错误问题，非常难定位，关闭DMA就完全正常，一开DMA就花屏 ...

有空帮确认下出问题的工程里是不是用到了结构体指针语法。

或者生成的汇编代码里有这种指令组合

MOV WRx,@DRxx+0xxxxx
CMP WRx,#xxxx

eda***

tzz1*** 发表于 2026-3-6 08:36
可以复现，但对于你们来说应该是比较难排查问题的，
1，代码比较大，用于驱动一个自制的点阵屏，非标准屏 ...

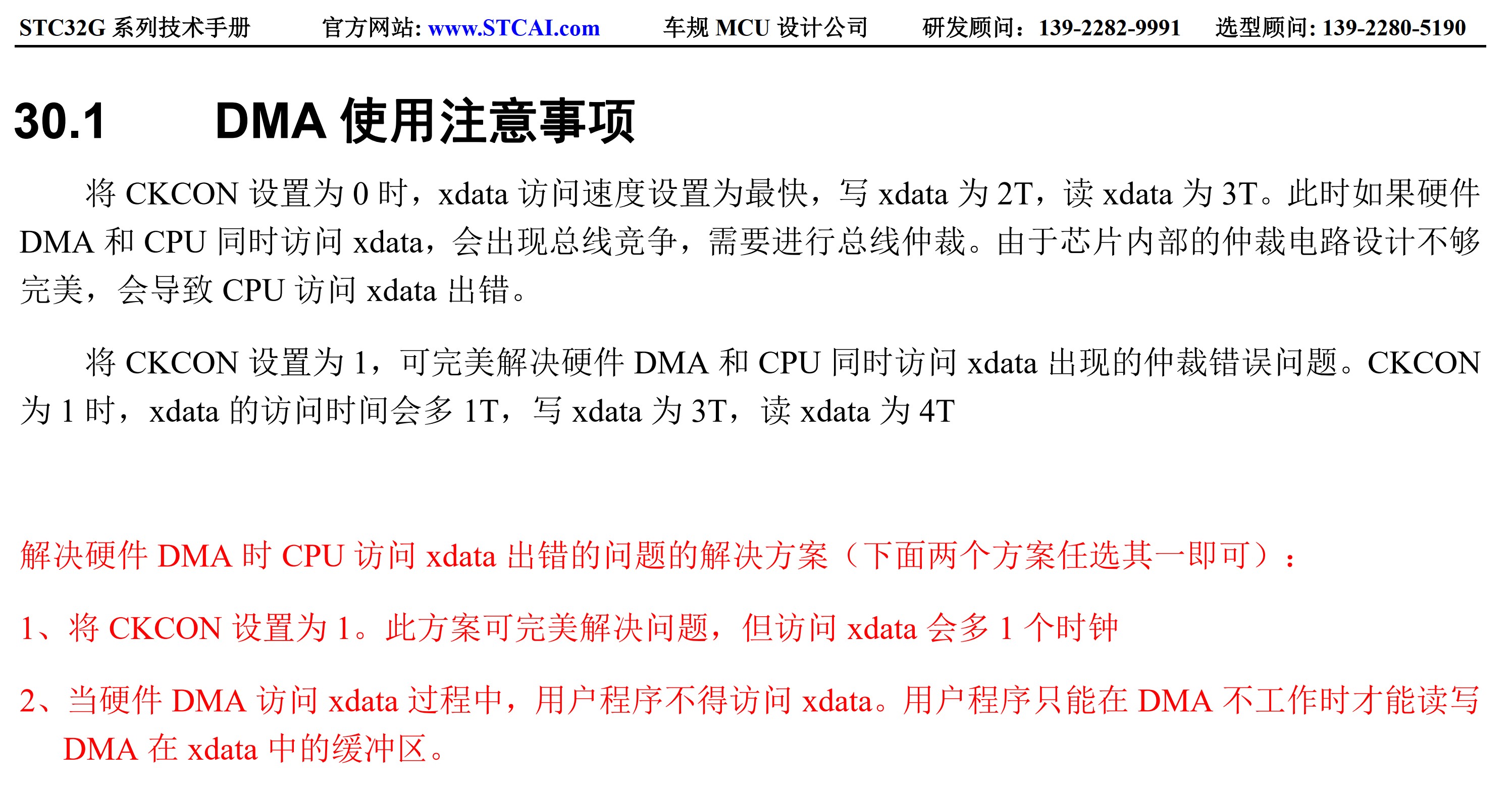

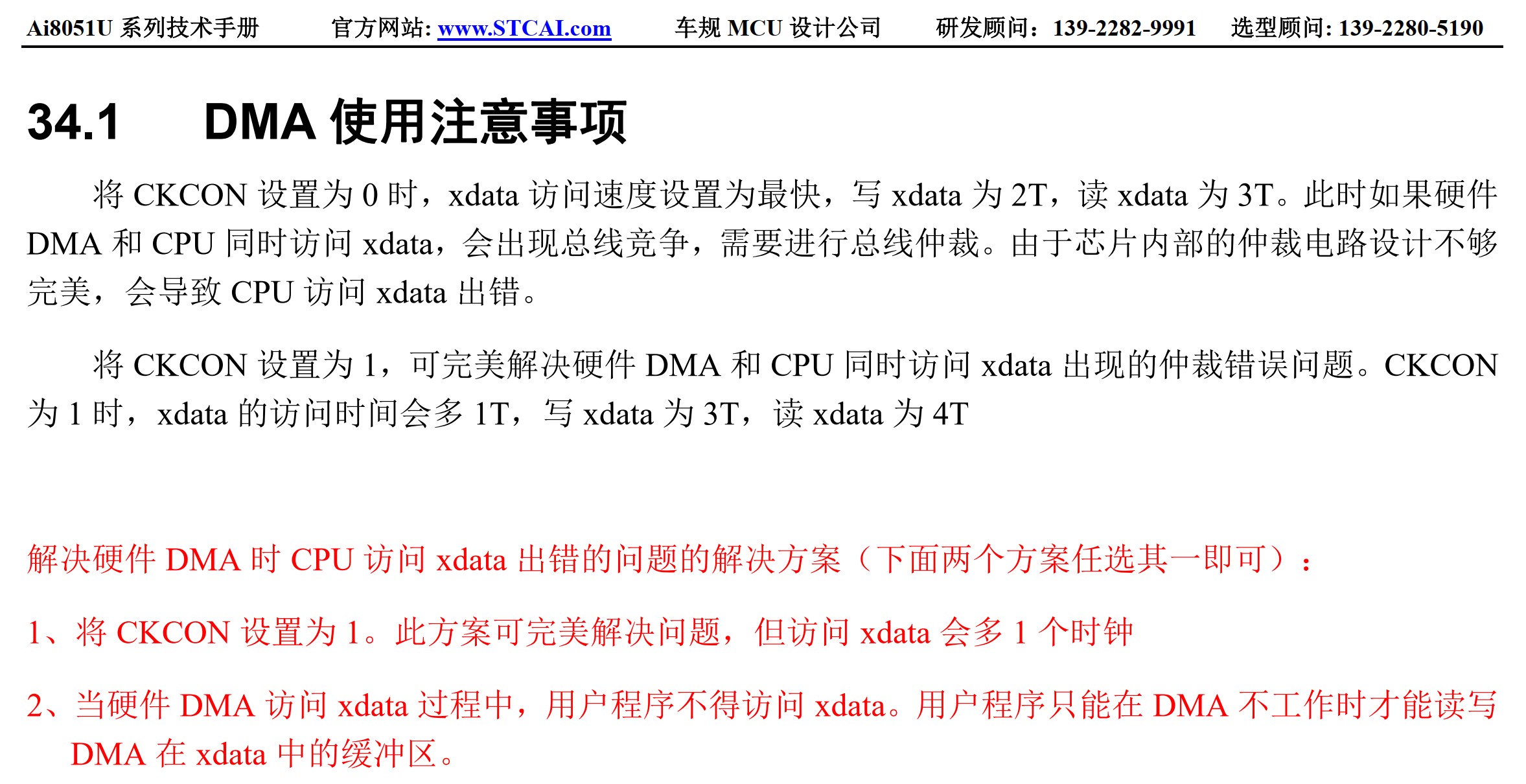

设置 CLKCON=1试试，STC手册增加了DMA使用注意事项
