STC8H1K16程序下载失败，显示通信超时

神*** · 发表于 2023-5-24 08:25:22

将你原理图的PDF发上来大家帮你分析下，再拍个实际如何连接的图上来

8051*** · 发表于 2023-5-24 08:52:10

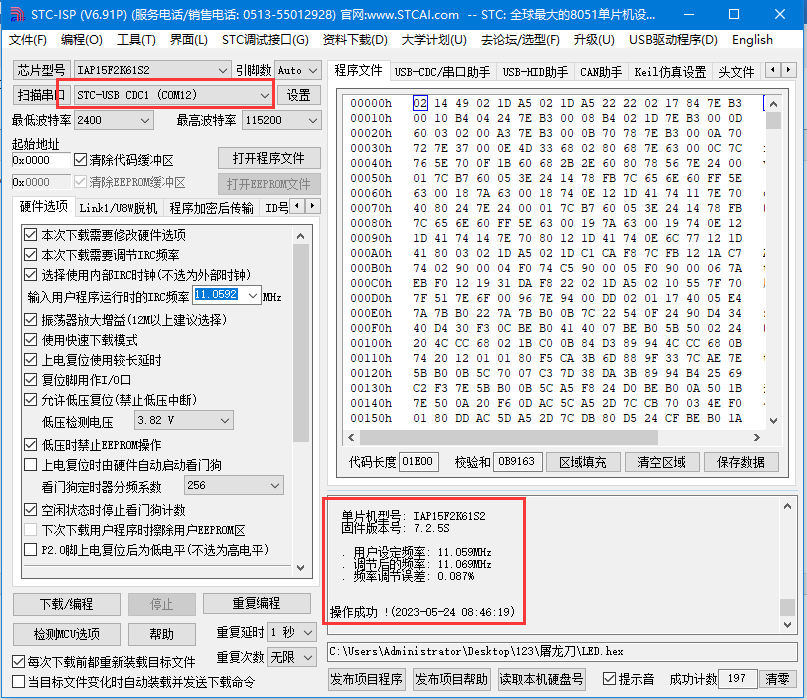

楼主把你插上一箭双雕后的STC-ISP下载界面截图发一下，一箭双雕设置成烧录模式后，com口显示的是：STC-USB CDC1（COMxx）,再继续进行正常烧录哦。

我刚刚试了下没问题的：

晓*** · 发表于 2023-5-24 10:17:21

多数可能是电路问题，芯片焊接得不好，我也出现过这个问题，重新焊一片啥事都没了

Kil*** · 发表于 2023-5-24 21:17:59

晓*** 发表于 2023-5-24 10:17
多数可能是电路问题，芯片焊接得不好，我也出现过这个问题，重新焊一片啥事都没了 ...

但是我用CH340串口可以烧录程序

Kil*** · 发表于 2023-5-24 21:38:25

神*** 发表于 2023-5-24 08:25
将你原理图的PDF发上来大家帮你分析下，再拍个实际如何连接的图上来

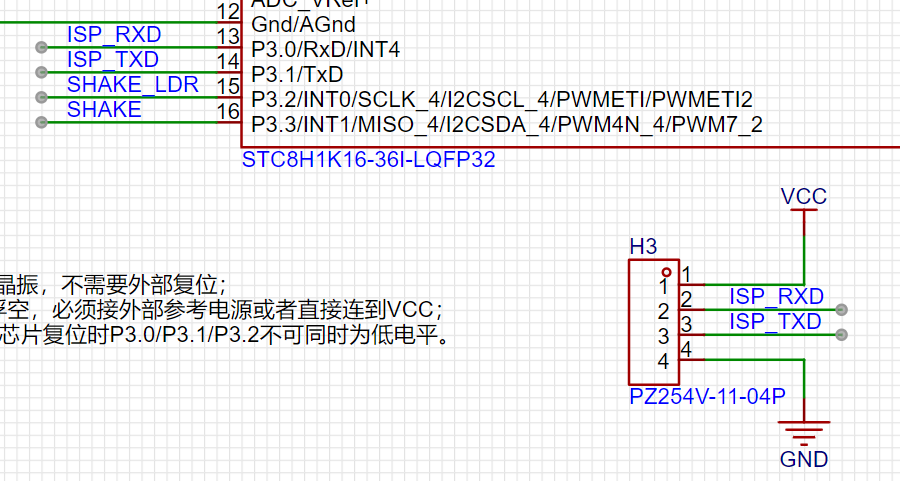

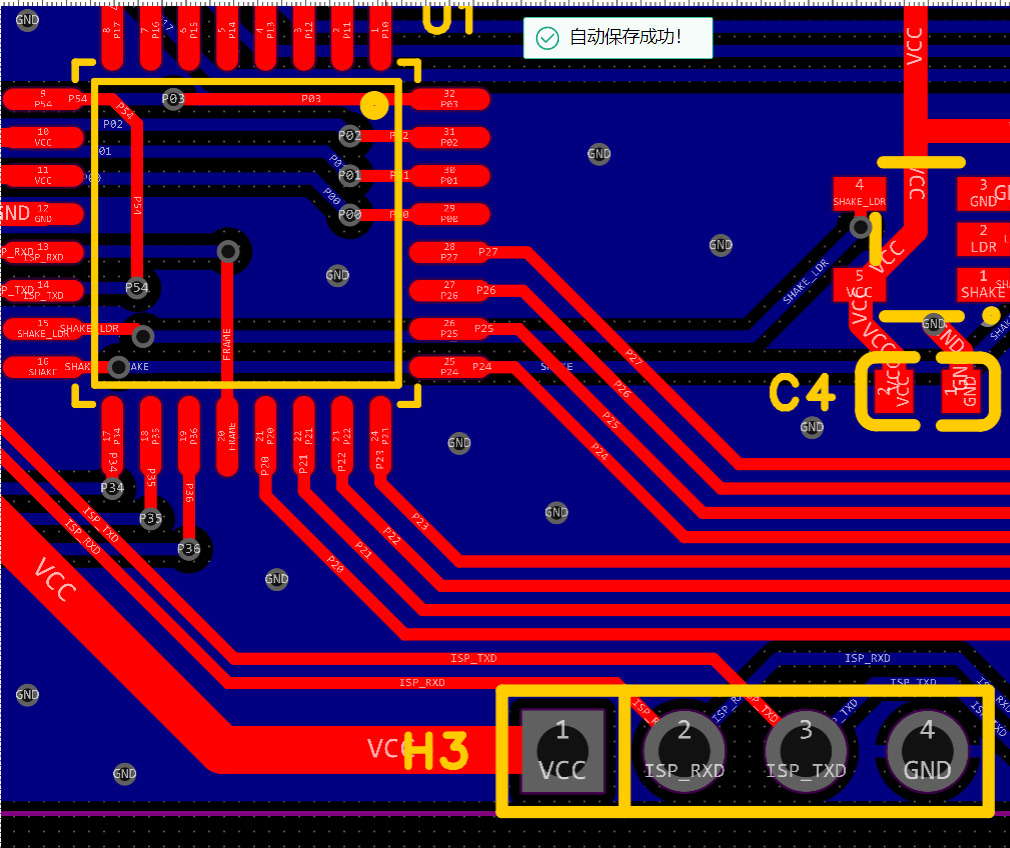

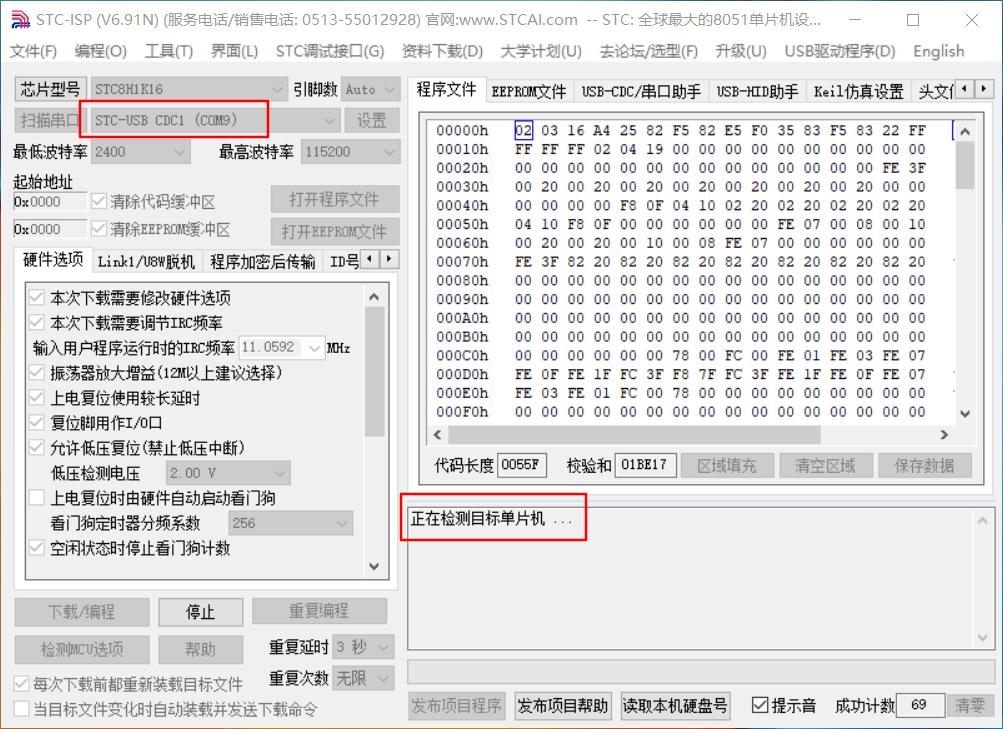

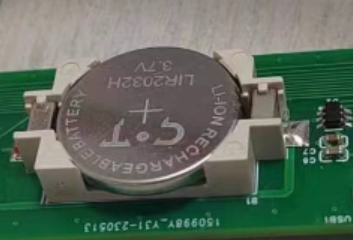

附上原理图、PCB、ISP界面和连线图

PS：我用CH340烧录成功的操作是：不连接VCC，当点击烧录后重新插拔RXD就可以正常烧录了

神*** · 发表于 2023-5-24 23:05:31

上完整原理图的PDF, 不要错误的部分没发上来

Kil*** · 发表于 2023-5-24 23:21:10

神*** 发表于 2023-5-24 23:05
上完整原理图的PDF, 不要错误的部分没发上来

串口通信这块就是直连到单片机的

神*** · 发表于 2023-5-25 00:01:07

你都对了，那咋办，我们错了，我们错在哪？

这是啥东西，把你原理图的PDF 发上来，不要掩盖潜在的错误

Kil*** · 发表于 2023-6-12 22:54:01

本帖最后由 Kileo 于 2023-6-13 22:34 编辑

Kil*** · 发表于 2023-6-12 22:54:42

神*** 发表于 2023-5-25 00:01
你都对了，那咋办，我们错了，我们错在哪？

这是啥东西，把你原理图的PDF 发上来，不要掩盖潜在的错误

原理图发上来了
