STC32G144K246 要注意啥, 使用USB@120MHz，使用CAN-FD@100MHz ~ 120MHz

神***

STC32G144K246 要注意啥, 使用USB@120MHz，使用CAN-FD@100MHz

1, 目前，内部测试，使用 USB时，STC32G144K246还是可以跑120MHz的
2, 目前，内部测试，使用 CAN-FD时，
    STC32G144K246还是可以跑100MHz ~ 120MHz, 用外部晶振，开 SJW
===2026/3/1

erci***

usb_120M_test.zip (689.59 KB, 下载次数: 11)

2026-3-1 17:45 上传

点击文件名下载附件

乘风***

CAN-FD/CAN 使用外部晶振，减小主时钟误差；
加大SJW设置（SJW <= SEG2），增加波特率误差兼容。

例子测试结果：


主频使用PLL时钟102MHz：
STC32G144K246-CANFD1-CANFD2同时使用收发测试-102MHz.zip (45.2 KB, 下载次数: 9)

2026-3-6 17:13 上传

点击文件名下载附件

主频使用PLL时钟120MHz：
STC32G144K246-CANFD1-CANFD2同时使用收发测试-120MHz.zip (45.21 KB, 下载次数: 13)

2026-3-6 17:12 上传

点击文件名下载附件

附：使用外部32768晶振校准内部高速IRC，提高时钟精度方案：

erci***

串口相关注意事项：
1.使用USB转双串口工具或USB Link1D对STC32G144K246下载
5V系统下载时,要去掉下载器串口电路上的二极管，否则会卡在 “继续检测目标单片机 ..”
3.3V则不影响。
USB转双串口工具可跳线选择3.3V,USB Link1D可在工具上选择3.3V供电。

2.USB Link1D工具只能低波特率通讯，可直接短接tx rx测试
USB转双串口工具可达到10M

3.两端波特率一致就能通讯？
NO，USB转双串口工具和工作在120M的STC32G144K246 进行10M波特率通讯，
会丢数，因为字间隔变短处理不过来。
可以在发送时添加NOP控制字间隔。

4.高主频时，由于字间隔时间太小，传统查询模式和中断模式处理不过来，需要DMA接收。

参考程序：
usart_120MTest.zip (2.15 MB, 下载次数: 3)

2026-3-3 13:37 上传

点击文件名下载附件

60M和30M主频时7.5M波特率 字间隔对比图：


60M 7.5MBRT和120M@10MBRT 字间隔对比图：

erci***

i2c注意事项：

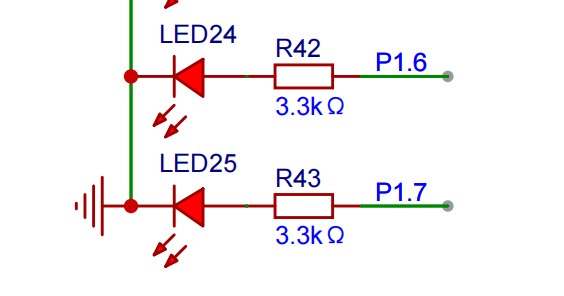

1.高电平点灯核心板V1.2 做I2C实验时，要去对应IO下拉电阻，否则影响通讯

xiaoyu***

为什么STC32G12K128的P7.7和P4.5是连在一起的，今天刚拿到PCB，直接焊上一片STC32G12K128，结果LCD19264怎样搞程序都不显示，最后查出来这两个是联动的，只要P4.5为低电平，P7.7一定也是低电平，P4.5是高电平P7.7也是高电平，官方手册上又没有说明这个，实在头大了，难道我淘宝上买到的是假的，但是又可以显示出来芯片型号，可以正常下载程序，这是哪里的问题，请教高手了

mut***

使用外部晶振  是指 用外部高速晶振 ? 还是 32768 那个?

神***

可以使用外部12MHz/24MHz
