看管脚定义和真值表：

wuzhe***

我们需要DIR取高电平，A入B出！OE给低电平，使能74HC245芯片工作

74HC138芯片简介

wuzhe***

74HC138主要是解决位选的IO口数量问题

用3个IO口控制8个输出


A0 A1 A2 是输入， Y0 ----Y7 是输出 ，3入8出，也叫38译码器
E1 E2 E3 是对应的使能端

供电电压是3.0---5.0

E1 E2 是低电压有效 E3是高电压有效

wuzhe***

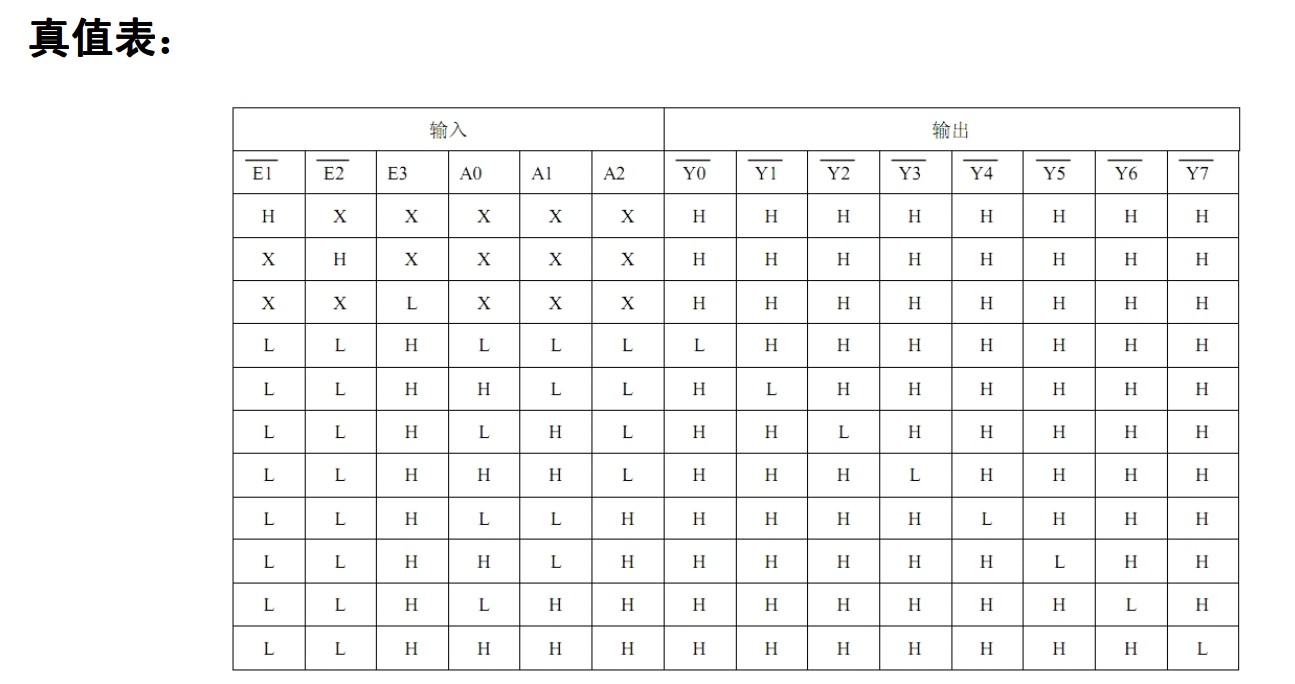

我们看真值表：

wuzhe***

我门是共阴极的数码管，阳极是连接到对应段选口 ， 而38译码器的输出是低电平有效：

看我们共阴的单个数码管：

每个数码管公共端就要连到Y0到Y7这8个引脚：

wuzhe***

注意我们阳极是段选，阴极要接在38译码器上，给个数码管的公共端接Y0带Y9，刚好8个

段选高是点亮，低是熄灭

看对应关系：

A0 A1 A2
0    0   0       对应Y0输出低电平：
其余类推：

wuzhe***

对应关系：

A2  A1  A0     Y0----Y7
001                   1
002                   2
003                   3
004                   4
005                   5
006                   6

总之用HC245 和HC138主要是驱动和节约IO口

1.2 实验目的
程序运行后，数码管显示01234567。

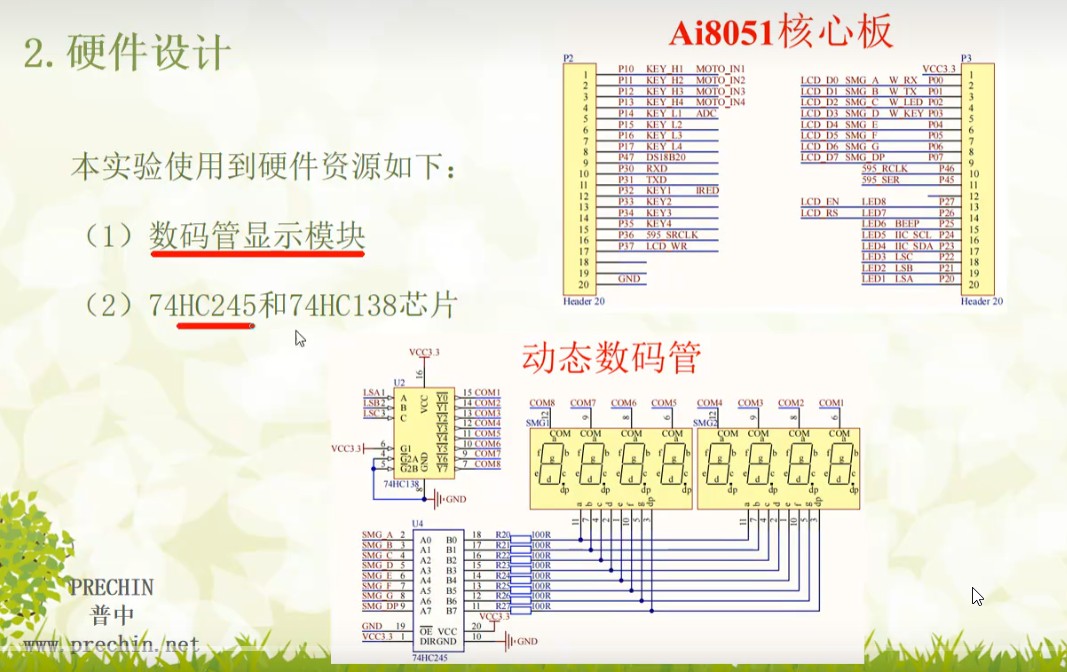

硬件资源：

只能直接借用普中开发板的资源

wuzhe***

旧普中试验箱电路：

wuzhe***

P22 P23  P24 控制位码38译码器

P00---P07 控制段码

例如最后1位显示0：

P22--P23 --P24 都为0

P00--P07  取 0x3F

wuzhe***

看看软件部分：
