学习休眠唤醒遇到的问题：1无法开启休眠 2舍弃一下功能后能进入休眠但无法唤醒

wuzhe***

1.2 实验目的
D1指示灯闪烁5次后进入低功耗模式，按下K1键唤醒。

wuzhe***

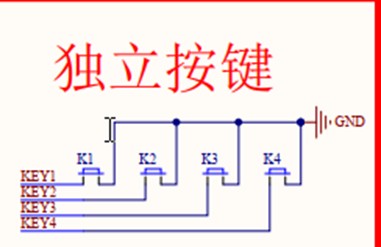

K1实际就是P32 ，按下就是下降沿

wuzhe***

我们用外部中断INTO（P3.2）
下降沿来唤醒，也可以用普通IO口所有的普通 1/0口都支持的外部中断
上升沿，下降沿所有的 VO 口注意：不支持高电平和低电平唤醒

我们把P32用普通IO口来唤醒：

wuzhe***

.硬件设计
本实验使用到硬件资源如下：
（1）GPIO
（2）LED模块
（3）独立按键

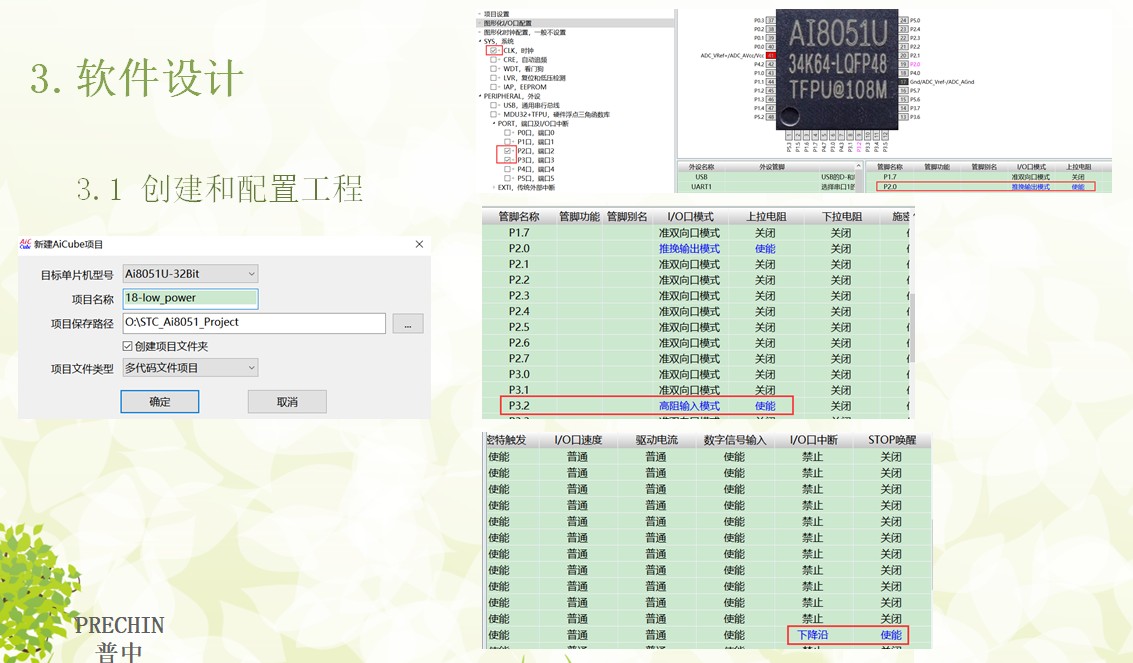

重点是软件设置：

wuzhe***

最终实验现象是可以顺利进入休眠

按K1就唤醒：

wuzhe***

今天我们继续学习，21-ADC模数转换实验
前面学过PWM输出不同的电压，类似或者感觉是模拟信号输出，现在倒过来，我们需要检测外部输入的模拟信号，怎么搞？

wuzhe***

要用到ADC功能，进行ADC模数转换实验就明白了
本讲主要内容
1.实验介绍
2.硬件设计
3.软件设计
4.实验现象

1.实验介绍
1.1 实验简介
ADC（analog to digital converter）即模数转换器，它可以将模拟信号转换为数字信号。
Ai8051U系列单片机内部集成了一个12位高速A/D转换器，共有15个通道。
ADC的时钟频率为系统频率2分频再经过用户设置的分频系数进行再次分频
（ADC的时钟频率范围为SYSclk/2/1~SYSclk/2/16）。

wuzhe***

这12位装换结果放入16位寄存器，可以左对齐，也可以右对齐

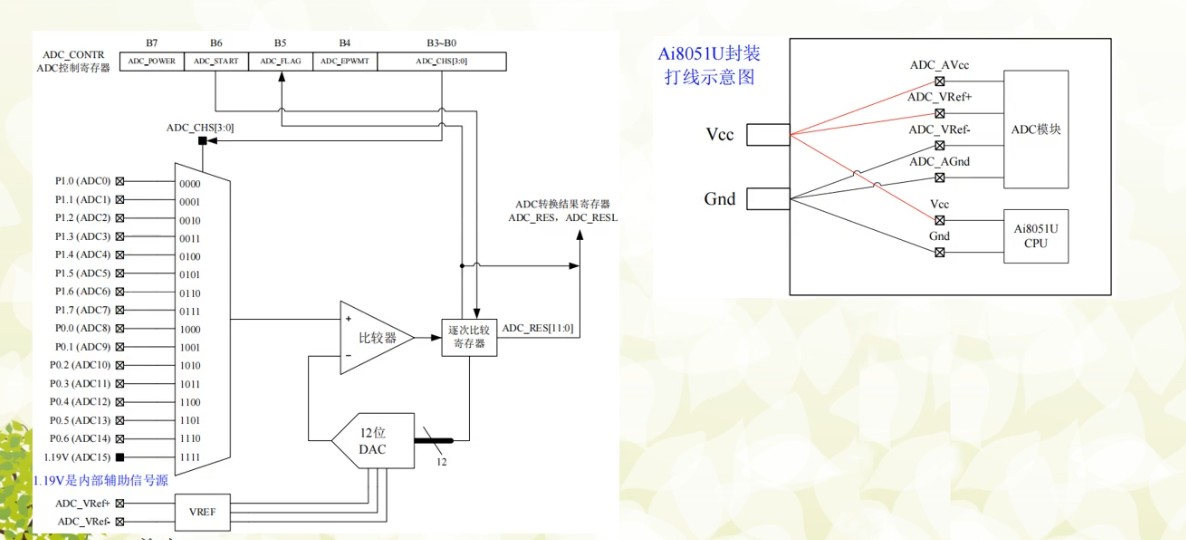

看看ADC模块内部框图：

wuzhe***

第15个通道是专门用来测量内部1.19V基准电压(参考信号源)的，这个1.19V是在厂里校准好的，1.19V是很准的。只有1%的误差，对应的输入管脚图中已经标明。

我们用P1.4（ADC4）通道来采集模拟电压数据
ADC相关的寄存器

wuzhe***

看看通道选择位：

我们选P1.4----ADC_CHS [3:0]就要取0100
