单片机烧毁问题求助

fcw***

[tr][/tr]

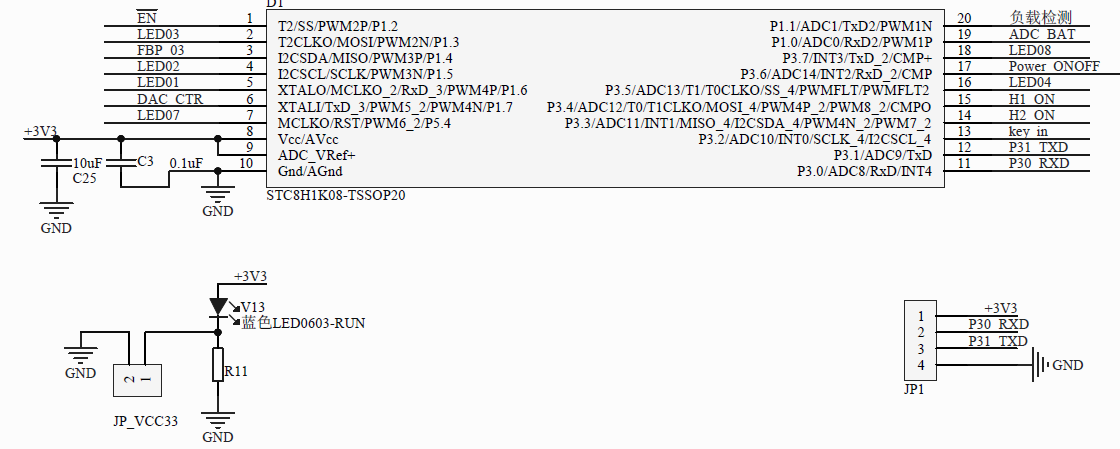

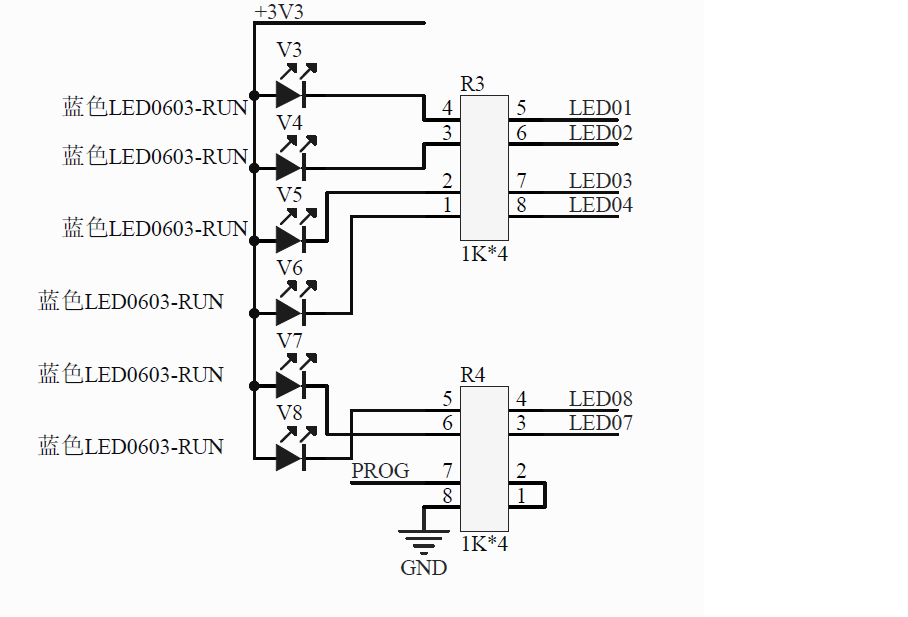

烧毁现象：        1）无论使用+5V电源、+3.3V电源、干电池供电（4.9V）都会烧毁；        2）电路板焊机后首次供电跑单片机自带的流水灯程序，电流刚开始在5mA以内，过1-2分钟后电流逐渐不稳定并且增加，波动较大，增加到200mA以上，芯片开始发热或者冒烟。        3）按照手册推荐使用稳压管5.1V/5W，现象依然烧毁；        4）最后焊接单片机的第8,9,10三个引脚，其他引脚与PCB板隔离，仍然烧毁。 原理见附图。 视频无法上传。 目前已烧毁十几片，每次是必然烧毁，已排除焊接极性、芯片自身问题等因素，请各位高手看看问题在哪里？ mcu.png (56.98 KB, 下载次数: 0) 下载附件 17 分钟前 上传    led.png (40.14 KB, 下载次数: 0) 下载附件 17 分钟前 上传
	编辑

fcw998 fcw998 当前在线 积分12 0 主题 0 回帖 12 积分 新手上路 新手上路, 积分 12, 距离下一级还需 38 积分 新手上路, 积分 12, 距离下一级还需 38 积分 积分12

国学***

参考这里单片机电源系统最简易自我保护电路

神***

用示波器监测上电后的电源，检测外部信号，只要烧芯片就是：高压/负压，大电流，无他

fcw***

神*** 发表于 2023-5-16 17:03
用示波器监测上电后的电源，检测外部信号，只要烧芯片就是：高压/负压，大电流，无他

我的电路中使用300mA保险丝，5.1V/5W稳压管，10uF+0.1uF电容，未使用R1，但是烧毁的几率太大了，无论是电源还是电池供电都会烧毁，基本上电第一次就会烧毁，已用示波器测试打开电源加电时未发现有高压，电压波动在5.1V以内

神***

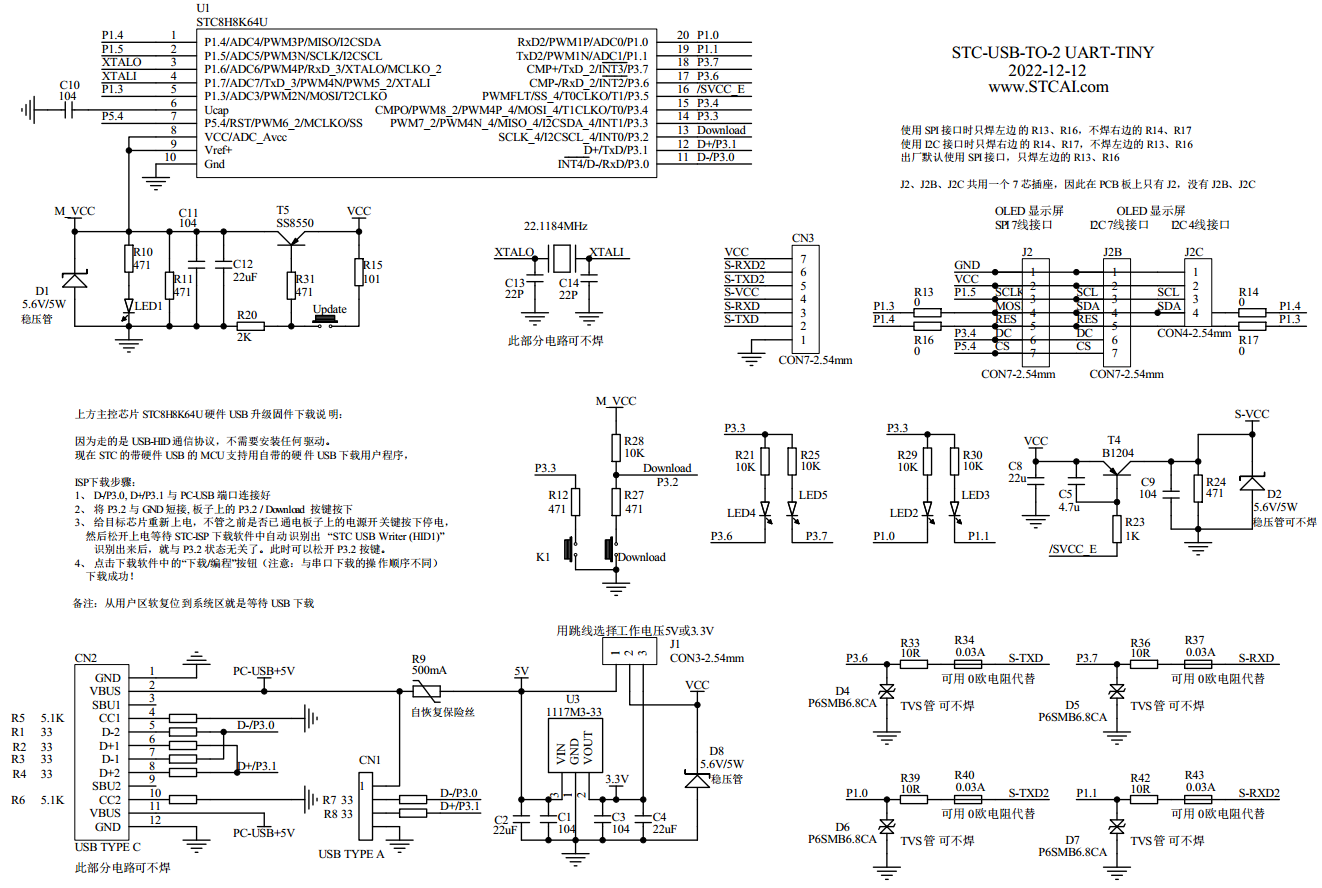

按我们这个板子的思路测试下




【新提醒】一箭双雕之USB转双串口6M bps自动烧录/仿真+第2组串口 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

晓***

焊接过程有没有问题？我曾经烧过几片，使用了焊锡膏，且没焊好冒烟了‘

WH***

fcw*** 发表于 2023-5-16 17:09
我的电路中使用300mA保险丝，5.1V/5W稳压管，10uF+0.1uF电容，未使用R1，但是烧毁的几率太大了，无论是电 ...

会不会是很细的锡丝把某两个IO短路了？而这种可能性是很大的！特别是手工焊接的板子！

梁***

3.3V都能烧MCU，这是不可能的，一定有其他还未知的问题，比如焊接质量。
现在的MCU，只要不过压（不超过5.5V），能连续工作20年以上。

MW***

供电电源都搞不好还怎么向下进行？？供电问题保证了 什么稳压不稳压的与芯片没关系。任何电子产品第一步就是电源！！LED你要那么亮干吗？ 能看到光就可以了，不会想做灯箱？？那不是这样做法。LED的性能有问题或焊渗，可加大限流电阻。做产品大马拉小车才是明智。

梁***

早上客户再次打电话才知道，电路的初始供电是2节锂电池8.4V的，基本可以确定，电源有问题，上电有过压冲击，否则怎么可能3.3V供电MCU都会烧。
