新人第一次发帖，还请各位大佬多多指教~~
按照教学视频一步步学习，希望早日收到实验箱,进一步学习
由于我手上没有STC32G12K128这款芯片所以我大部分是结合STC15芯片进行学习的，在此遇到了不少问题
在第3集：开发环境的搭建上
我直接点击这个keil项目工程出现了
这个页面点击“仅此一次”后仍无法正确打开keil软件
tip：我已经下在了C251的keil，自己的电脑上同时安装的有keil C51 和keil ARM，安装在同一目录下
电脑重启后仍无法打开
最后通过一个小办法解决
1.先打开keil 5
2.选择project
3.opean project
4.选择目录
5.回到keil软件
6.点击“魔术棒”中的device选择对应的芯片
这样就应该可以正常使用keil软件了
当然最后也成功编译了
第4集：建立工程
由于我的电脑上安装的keil 版本比较多可能会遇到这个问题，大家遇到这个问题可以参考一下我的
看到我这里是没有STC的芯片的
tip：我已经正确安装了STC的pack包了，虽然当时的我是没有发现的，还是重新安装了一下的
需要这样去选择STC
这样子就可以正常的去新建工程了
在点灯过程中
就遇到到了一些情况
这是我还没有打开main.c文件时出现的
点击main.c文件后编译就变得正常了
这是和视频中代码完全相同的代码：
#include "stc.h"
#include "usb.h"
#define MAIN_Fosc 24000000L //¶¨ÒåÖ÷ʱÖÓ
char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#"; //ÉèÖÃ×Ô¶¯¸´Î»µ½ISPÇøµÄÓû§½Ó¿ÚÃüÁî
void sys_init()
{
WTST = 0; //ÉèÖóÌÐòÖ¸ÁîÑÓʱ²ÎÊý£¬¸³ÖµÎª0¿É½«CPUÖ´ÐÐÖ¸ÁîµÄËÙ¶ÈÉèÖÃΪ×î¿ì
EAXFR = 1; //À©Õ¹¼Ä´æÆ÷(XFR)·ÃÎÊʹÄÜ
CKCON = 0; //Ìá¸ß·ÃÎÊXRAMËÙ¶È
P0M1 = 0x00; P0M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P1M1 = 0x00; P1M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P2M1 = 0x00; P2M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P3M1 = 0x00; P3M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P4M1 = 0x00; P4M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P5M1 = 0x00; P5M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P6M1 = 0x00; P6M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P7M1 = 0x00; P7M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
//====== USB ³õʼ»¯ ======
P3M0 &= ~0x03;
P3M1 |= 0x03;
IRC48MCR = 0x80;
while (!(IRC48MCR & 0x01));
USBCLK = 0x00;
USBCON = 0x90;
//========================
}
//========================================================================
// º¯Êý: void delay_ms(u8 ms)
// ÃèÊö: ÑÓʱº¯Êý¡£
// ²ÎÊý: ms,ÒªÑÓʱµÄmsÊý, ÕâÀïÖ»Ö§³Ö1~255ms. ×Ô¶¯ÊÊÓ¦Ö÷ʱÖÓ.
// ·µ»Ø: none.
// °æ±¾: VER1.0
// ÈÕÆÚ: 2021-3-9
// ±¸×¢:
//========================================================================
void delay_ms(u8 ms)
{
u16 i;
do{
i = MAIN_Fosc / 6000;
while(--i); //6T per loop
}while(--ms);
}
void main()
{
sys_init(); //ϵͳ³õʼ»¯
usb_init(); //USB CDC ½Ó¿ÚÅäÖÃ
EA = 1;
while (1)
{
if(DeviceState != DEVSTATE_CONFIGURED) //µÈ´ýUSBÍê³ÉÅäÖÃ
continue;
if (bUsbOutReady)
{
usb_OUT_done(); //½ÓÊÕÓ¦´ð£¨¹Ì¶¨¸ñʽ£©
printf("OutNumber=0x%X\r\n",OutNumber); //ʹÓà printf º¯Êý´òÓ¡½ÓÊÕÊý¾Ý³¤¶È
memcpy(UsbInBuffer, UsbOutBuffer, OutNumber); //½«½ÓÊÕÊý¾Ý(UsbOutBuffer)£¬¸´ÖƵ½·¢ËÍ»º³åÇø(UsbInBuffer)
usb_IN(OutNumber); //Ô··µ»Ø, ÓÃÓÚ²âÊÔ
}
}
}
我看到延时函数就有了其它的想法
能否用STC-ISP的软件去计算延时
所以进行了尝试
指令集一定要选对
我的图中选择的是正确的
将代码替换原代码，得到一下代码：
#include "stc.h"
#include "usb.h"
#define MAIN_Fosc 24000000L //¶¨ÒåÖ÷ʱÖÓ
char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#"; //ÉèÖÃ×Ô¶¯¸´Î»µ½ISPÇøµÄÓû§½Ó¿ÚÃüÁî
void sys_init()
{
WTST = 0; //ÉèÖóÌÐòÖ¸ÁîÑÓʱ²ÎÊý£¬¸³ÖµÎª0¿É½«CPUÖ´ÐÐÖ¸ÁîµÄËÙ¶ÈÉèÖÃΪ×î¿ì
EAXFR = 1; //À©Õ¹¼Ä´æÆ÷(XFR)·ÃÎÊʹÄÜ
CKCON = 0; //Ìá¸ß·ÃÎÊXRAMËÙ¶È
P0M1 = 0x00; P0M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P1M1 = 0x00; P1M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P2M1 = 0x00; P2M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P3M1 = 0x00; P3M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P4M1 = 0x00; P4M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P5M1 = 0x00; P5M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P6M1 = 0x00; P6M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
P7M1 = 0x00; P7M0 = 0x00; //ÉèÖÃΪ׼˫Ïò¿Ú
//====== USB ³õʼ»¯ ======
P3M0 &= ~0x03;
P3M1 |= 0x03;
IRC48MCR = 0x80;
while (!(IRC48MCR & 0x01));
USBCLK = 0x00;
USBCON = 0x90;
//========================
}
//========================================================================
// º¯Êý: void delay_ms(u8 ms)
// ÃèÊö: ÑÓʱº¯Êý¡£
// ²ÎÊý: ms,ÒªÑÓʱµÄmsÊý, ÕâÀïÖ»Ö§³Ö1~255ms. ×Ô¶¯ÊÊÓ¦Ö÷ʱÖÓ.
// ·µ»Ø: none.
// °æ±¾: VER1.0
// ÈÕÆÚ: 2021-3-9
// ±¸×¢:
//========================================================================
void delay_ms(u8 ms)
{
unsigned long edata i;
_nop_();
_nop_();
_nop_();
i = 1657UL;
while (i) i--;
}
void main()
{
sys_init(); //ϵͳ³õʼ»¯
usb_init(); //USB CDC ½Ó¿ÚÅäÖÃ
EA = 1;
while (1)
{
if(DeviceState != DEVSTATE_CONFIGURED) //µÈ´ýUSBÍê³ÉÅäÖÃ
continue;
if (bUsbOutReady)
{
usb_OUT_done(); //½ÓÊÕÓ¦´ð£¨¹Ì¶¨¸ñʽ£©
printf("OutNumber=0x%X\r\n",OutNumber); //ʹÓà printf º¯Êý´òÓ¡½ÓÊÕÊý¾Ý³¤¶È
memcpy(UsbInBuffer, UsbOutBuffer, OutNumber); //½«½ÓÊÕÊý¾Ý(UsbOutBuffer)£¬¸´ÖƵ½·¢ËÍ»º³åÇø(UsbInBuffer)
usb_IN(OutNumber); //Ô··µ»Ø, ÓÃÓÚ²âÊÔ
}
}
}
延时还是正确的，编码顺利通过
有一个警告但苦于没有硬件，不知道有没有影响，大家可以帮我试一下。
这个Proteus中我也去寻找了一下
也没有发现这款芯片
第5集：c语言运算符
大体和基本C语言没有区别
第6集：LED闪烁
课后练习：
#include <STC32G.H> // STC32G12K128芯片的官方头文件// 引脚定义：LED接P1.0，可根据实际硬件修改#define LED_PIN P1_0// 时间参数定义（单位：ms），可根据需求调整#define SHORT_TIME 100 // 短亮/短间隔时间#define LONG_TIME 300 // 长亮/组间间隔时间/** * @brief 毫秒级延时函数（STC32G 1T模式，11.0592MHz晶振） * @param ms 延时毫秒数 */void Delay_ms(unsigned int ms) { unsigned int i, j; for(i = ms; i > 0; i--) for(j = 11059; j > 0; j--); // 适配11.0592MHz晶振的延时校准}/** * @brief LED控制函数 * @param state 0=点亮，1=熄灭 */void LED_Control(unsigned char state) { LED_PIN = state; // 假设低电平点亮，高电平熄灭；若相反则改为 LED_PIN = !state}/** * @brief 闪烁一次（亮->灭） * @param on_time 点亮时间(ms)，off_time 熄灭时间(ms) */void LED_Flash(unsigned int on_time, unsigned int off_time) { LED_Control(0); // 点亮LED Delay_ms(on_time); LED_Control(1); // 熄灭LED Delay_ms(off_time);}/** * @brief SOS灯光核心逻辑：三短→三长→三短 */void SOS_Flash(void) { // 第一部分：三短闪（短亮+短间隔） unsigned char i; for(i = 0; i < 3; i++) { LED_Flash(SHORT_TIME, SHORT_TIME); } Delay_ms(LONG_TIME - SHORT_TIME); // 补全组间间隔（抵消最后一次短间隔） // 第二部分：三长闪（长亮+短间隔） for(i = 0; i < 3; i++) { LED_Flash(LONG_TIME, SHORT_TIME); } Delay_ms(LONG_TIME - SHORT_TIME); // 补全组间间隔 // 第三部分：三短闪（短亮+短间隔） for(i = 0; i < 3; i++) { LED_Flash(SHORT_TIME, SHORT_TIME); } Delay_ms(LONG_TIME); // 一轮SOS结束后，长间隔再重复}/** * @brief 主函数：初始化+循环执行SOS */void main(void) { // 初始化：P1.0设为推挽输出模式（STC32G默认准双向，需手动配置） P1M0 |= 0x01; // P1.0推挽输出模式（M0=1, M1=0） P1M1 &= ~0x01; LED_Control(1); // 初始状态：熄灭LED // 主循环：无限重复SOS灯光 while(1) { SOS_Flash(); }}
经验证编译通过
第7集：按键点灯
其中提到了数组的用法，感觉不太详细，这里引用《c语言程序设计现代方法》这本书中对数组的讲解
这里提供完整章节供大家参考学习
ch12.ppt
(758 KB, 下载次数: 0)

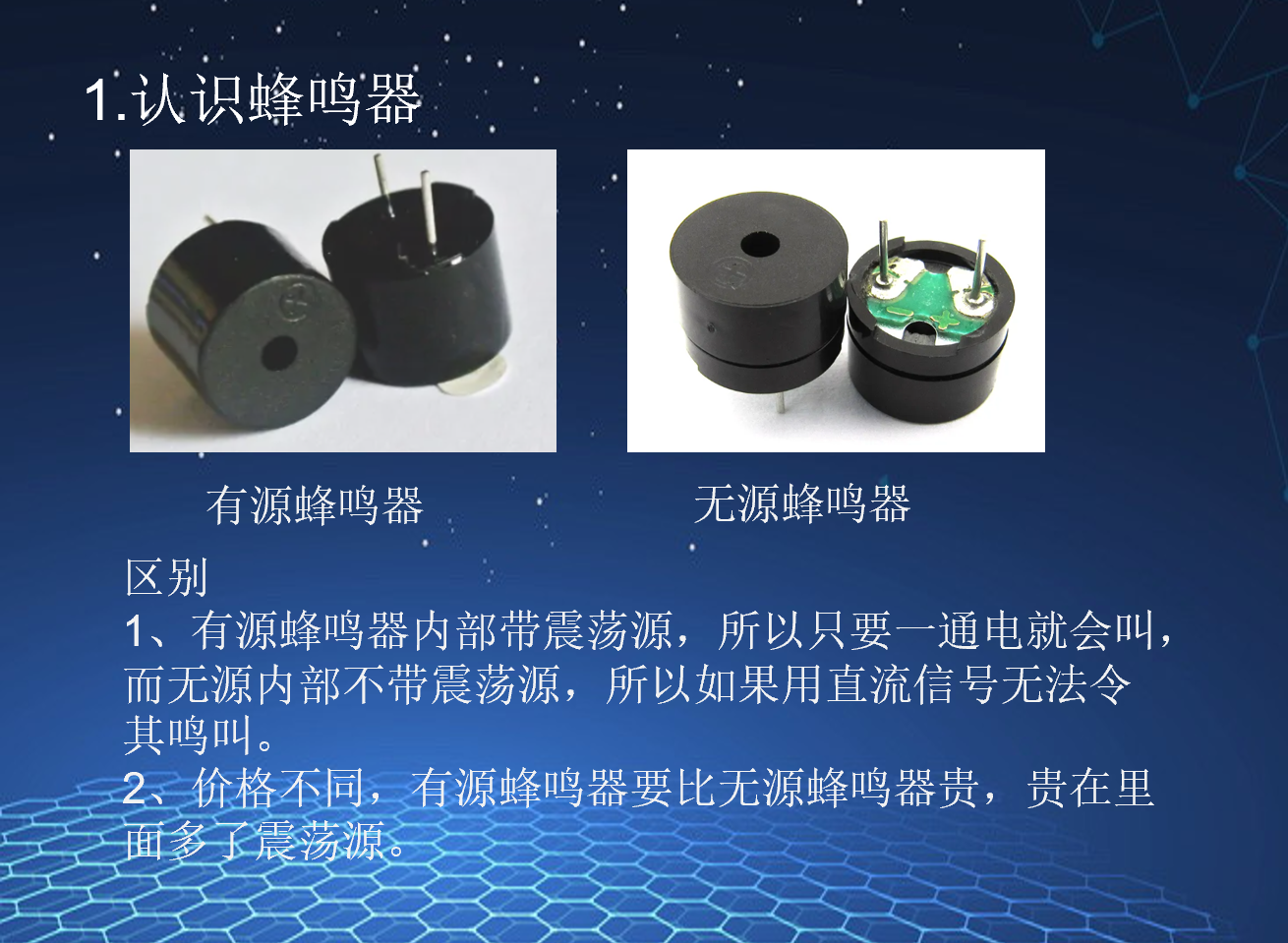

视频中使用的应该是有源蜂鸣器
提供一个无源蜂鸣器的c语言函数
void BEEP_Sound(unsigned int time_ms) { unsigned int t = 0; unsigned int half_period = 1000 / (2 * BEEP_FREQ); // 方波半周期(us) if(time_ms == 0) { BEEP_PIN = 1; // 停止发声，置高电平 return; } // 生成方波：翻转引脚电平，持续指定时长 while(t < time_ms) { BEEP_PIN = 0; Delay_us(half_period); BEEP_PIN = 1; Delay_us(half_period); t += 1; // 每1ms累加一次 } BEEP_PIN = 1; // 发声结束后置高电平}
以上是发声函数
在代码中添加这部分
在通过调用该函数实现无源蜂鸣器的发声，主要是利用单片机输出特定频率的方波实现发声，但比较占用系统资源
第10集：数码管使用
数码管可以 静态使用 和动态使用
两者有一定的差异
这是一张简表简单描述一下两种的区别
大家可以参考一下
提供张电路图使用74HC245芯片
该电路图已在实物中得已验证
第11， 12集：定时器，计数器
定时器，计数器听起来像是两个部件，实际为一个
对内为定时
对外为计数
定时器：是通过对晶振的计数实现定数
计数器：对外部输入的波形实现计数
同过计数可以拓展中断方式，将外部的其中一个中断和计数器组合可以实现拓展多个外部中断源
第14集：矩阵按键
结合下面这张电路图总结一下
单片机如何判断是哪个按键被按下：通过先横向扫描，再纵向扫描。或是先纵后横。
在中学时学到过笛卡尔平面直角坐标系
知道X,Y坐标就可以锁定唯一的一个点
在这里也是类似的
第15集：外部中断
我理解的中断就是老师上课时通过举手打断老师讲课，待老师处理完后继续讲课。
不知道我这样的理解是否正确，还望指点。
建议大家学习该芯片时，一定要结合基础硬件，一边看视频一边操作。
不推荐想我一样“纸上谈兵”通过书籍，和模拟软件去猜想。
多多实践。
在其中的理解可能存在偏差，希望大家理性看待，多多指正，谢谢。
感谢STC公司，我学习单片机中，认识的第一家公司，从STC89C52RC开始。
祝大家在学习单片机的路上一路顺利。
|
-
-
|
