USB-小键盘，试玩STC32

yuany***

先上传gerber文件：

yuany***

再上传代码：

yuany***

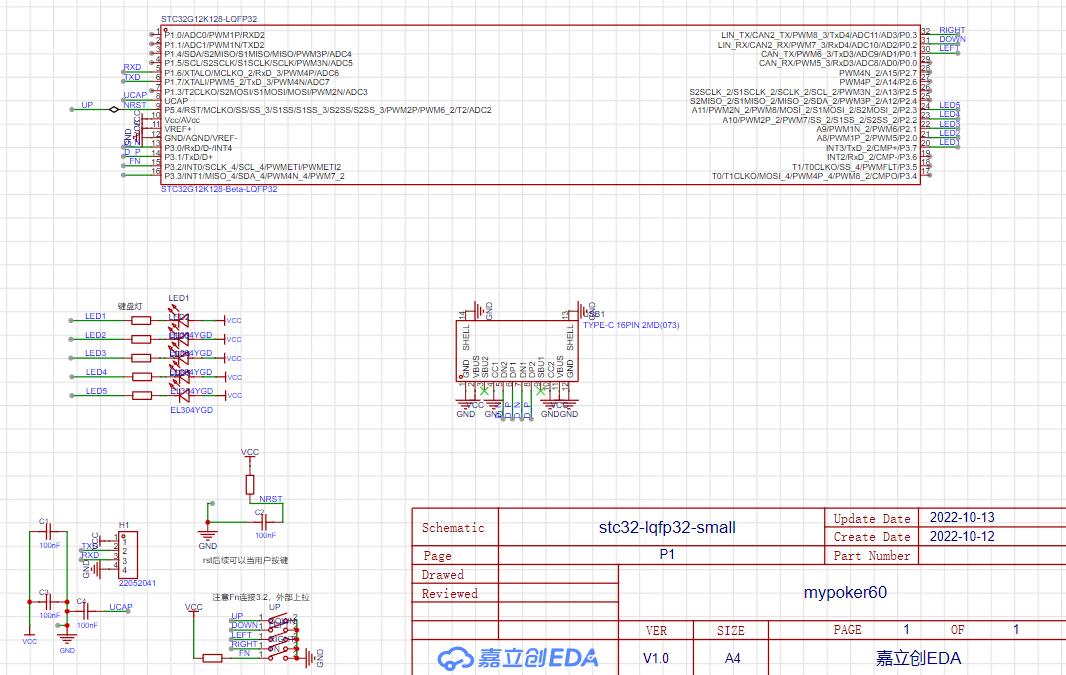

再上传原理图：

yuany***

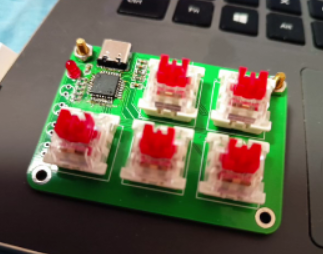

好了，东西都传完了，我来开始说明了，，这是我做的键盘的附属品（附属品就是为了大键盘做的小测试版本，采用红轴的小键盘）
等我开始截图说明：
本设计的原则：
1 简单
   1.1 没错，官方对于USB总线，为了信号友好，有各种串阻，我这边评估之后觉得暂时没必要，后续大键盘为了信号友好，会加22欧姆左右防止振铃
   1.2 除了P3.2以外，不必要加各种的电阻做上下拉（P32特殊）
   1.3 LED的限流电阻选用1.5K欧姆（1.5K是USB的上拉电阻，但是STC32内部自带了，我还剩余好多1.5K）

2 可玩性高
   2.1 rst和UP键复用，这样一来在前期可以用于RST，后期又可以当普通IO，主要是省按键
   2.2 串口接出排针，一来接排针调试，二来，我有个脚踏开关，踩一脚可以换行，三来可以接IIC显示屏（模拟IIC了）
   2.3 我还画了CAD图

yuany***

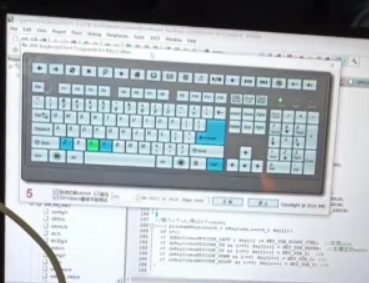

...这里准备上传个视频，但是，，，好像没法上传，，，所以只能截图了

yuany***

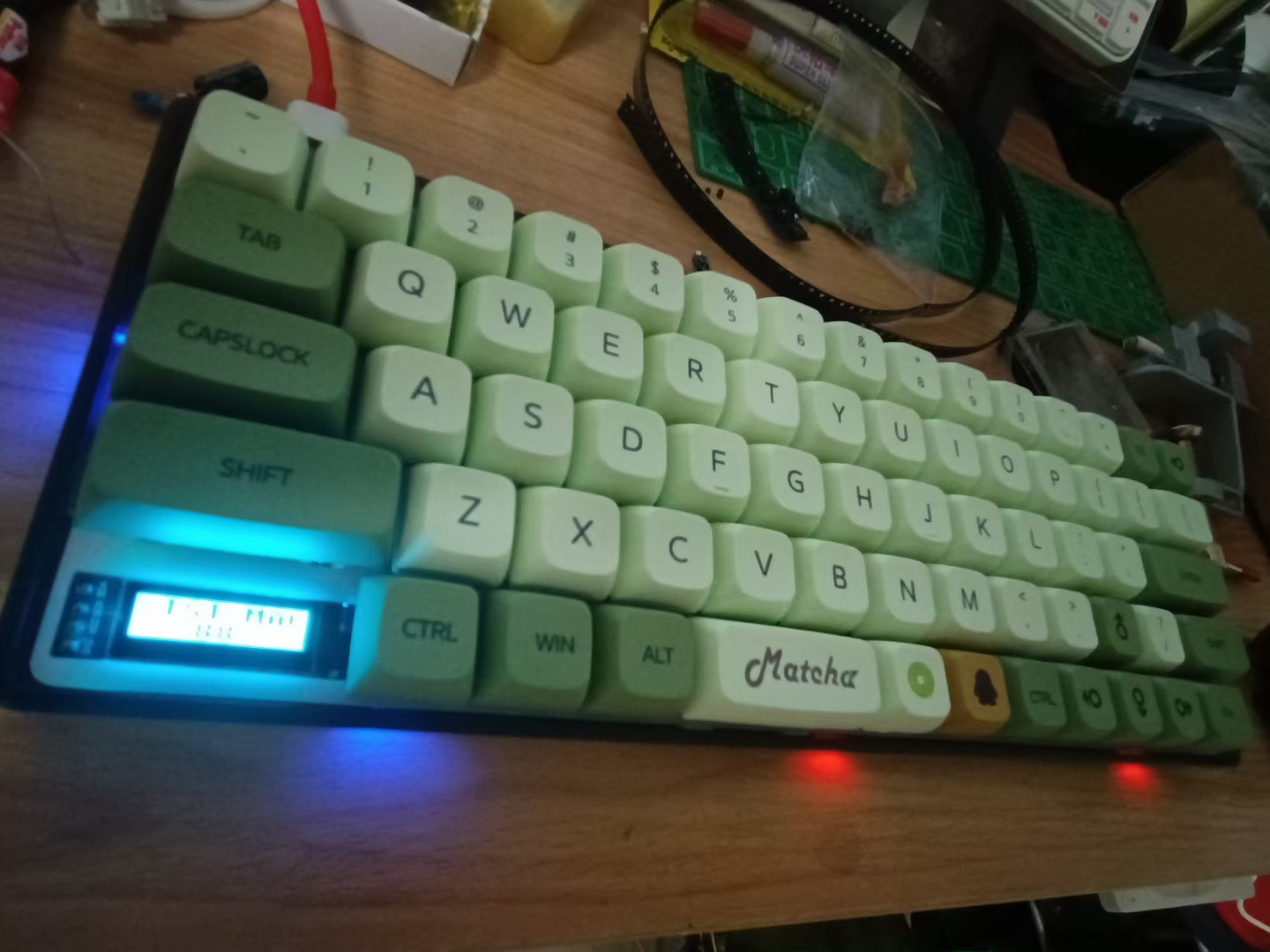

这是我设计的基于STM32的键盘，如果大家感兴趣，过一段时间我把它改成51方案并完全开源
（应该完全没有坑，资源我大致评估过了）

ec***

支持一下，我也有个小键盘的打算，希望能理解楼主的代码

crcc***

感兴趣的快来支持楼主开源吧，+1

henge-***

支持一下楼主

zhiga***

yuany*** 发表于 2022-12-4 16:18
再上传代码：

请教下LZ 这个键盘在BIOS 下有效么？使用官方HID键盘 WIN下正常，BIOS 下午反应
