STC8G1K08A芯片原理图RX/TX脚ISP功能确认

chenj*** · 发表于 2023-5-14 17:10:06

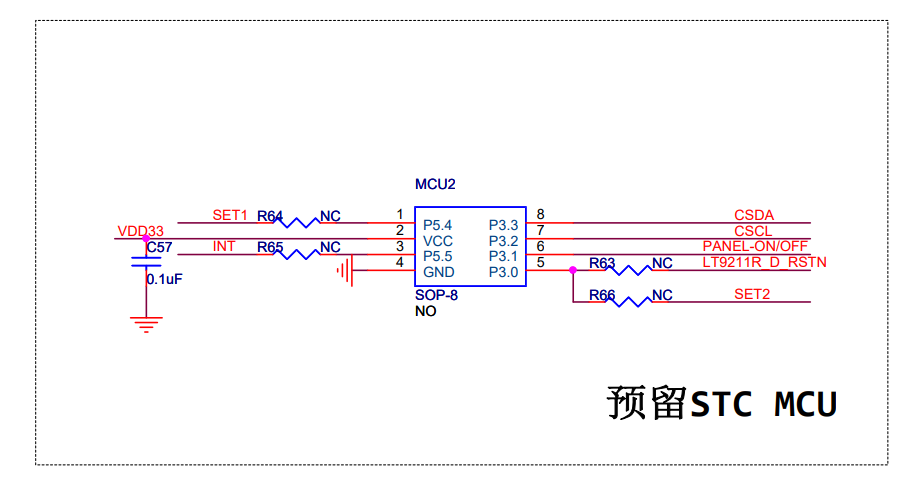

请教神农鼎工程师，我有个项目上想使用STC8G1K08A芯片，需要使用I2C功能，硬件工程师做的原理图如下，帮忙确认下，如果这样设计，TX0/RX0被占用了，还能正常使用ISP功能吗，能否用P3.3.P3.2进行ISP升级软件；如果不能，是不是只能拿烧录器把芯片取下来烧录了再放的主板上去；谢谢！！！！ STC8G1K08A芯片原理图RX/TX脚ISP功能确认-1.png

神*** · 发表于 2023-5-14 19:23:39

1，我不是研发 N 年，我是制造

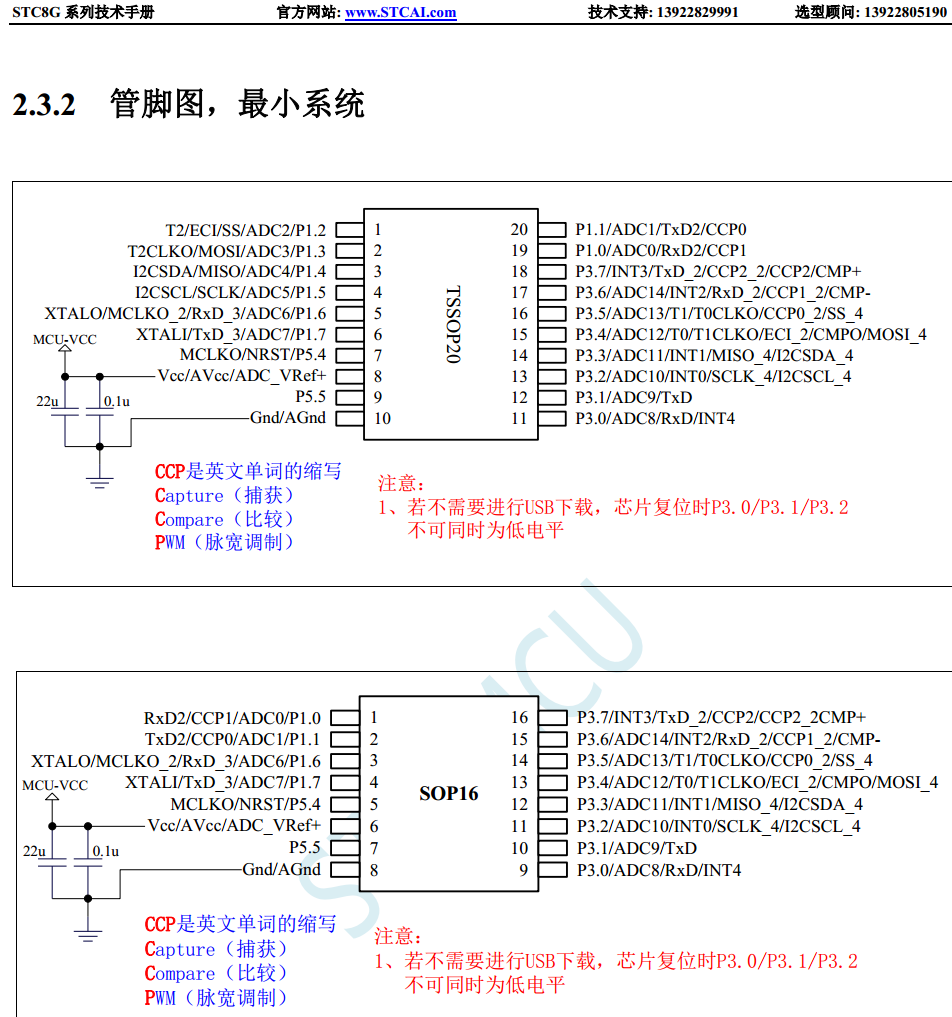

2，STC这20年制造的MCU全部是 P3.0/P3.1下载程序

神*** · 发表于 2023-5-14 19:27:00

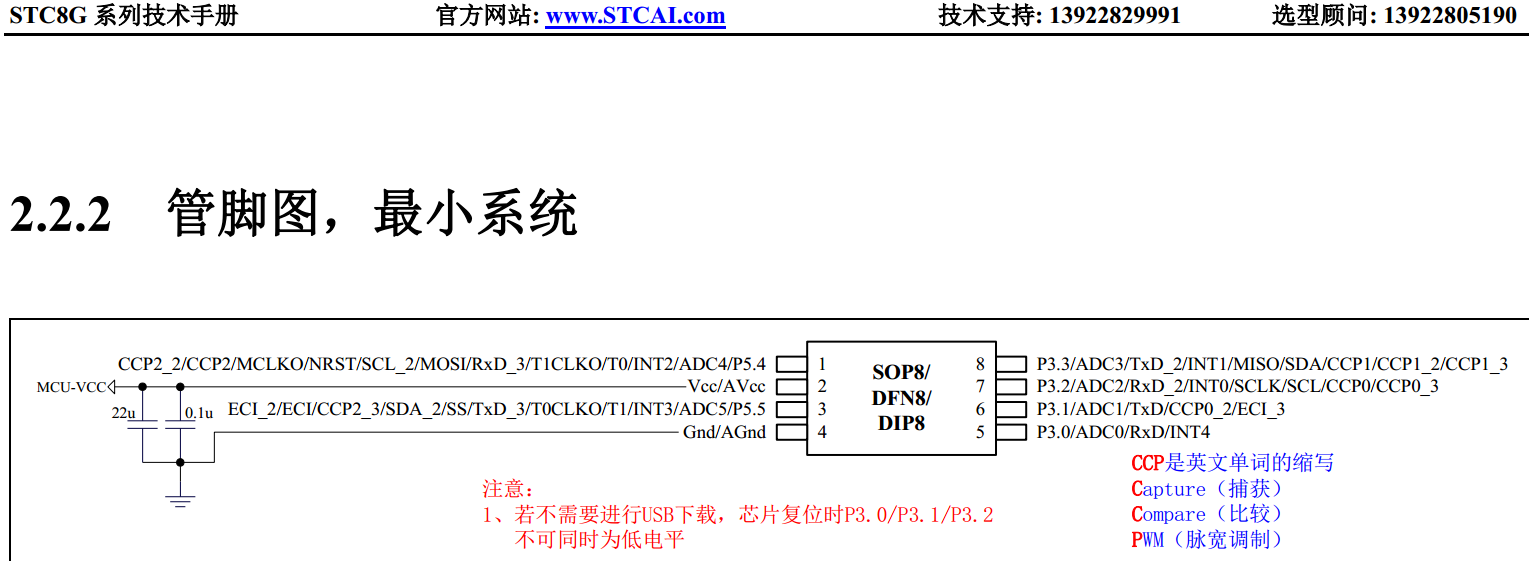

下图STC8G1K08A-36I-SOP8，I2C 在 P3.2/P3.3, 或者 P5.4/P5.5

xuze*** · 发表于 2023-5-15 09:12:30

曾经有过这样的应用。
1、最好能留出来P3.0和P3.1的引脚；
2、如果占用，建议与其他芯片之间增加4.7K以上电阻，ISP下载口靠近MCU；
3、或者用跳线帽也可以，ISP时断开，工作时短接。

chenj*** · 发表于 2023-5-15 22:57:15

xuze*** 发表于 2023-5-15 09:12
曾经有过这样的应用。
1、最好能留出来P3.0和P3.1的引脚；
2、如果占用，建议与其他芯片之间增加4.7K以上电 ...

感谢指导，我让硬件加跳线帽，方便升级，谢谢！！！
