前进中的PDF，一起完善他，以后数据手册的笔误部分大家在这个帖子集中反馈

kai***

神*** 发表于 2026-3-6 09:46
最后一列，74MHz 去除

已按要求更改和增加，稍后一并发布新版。

erci***

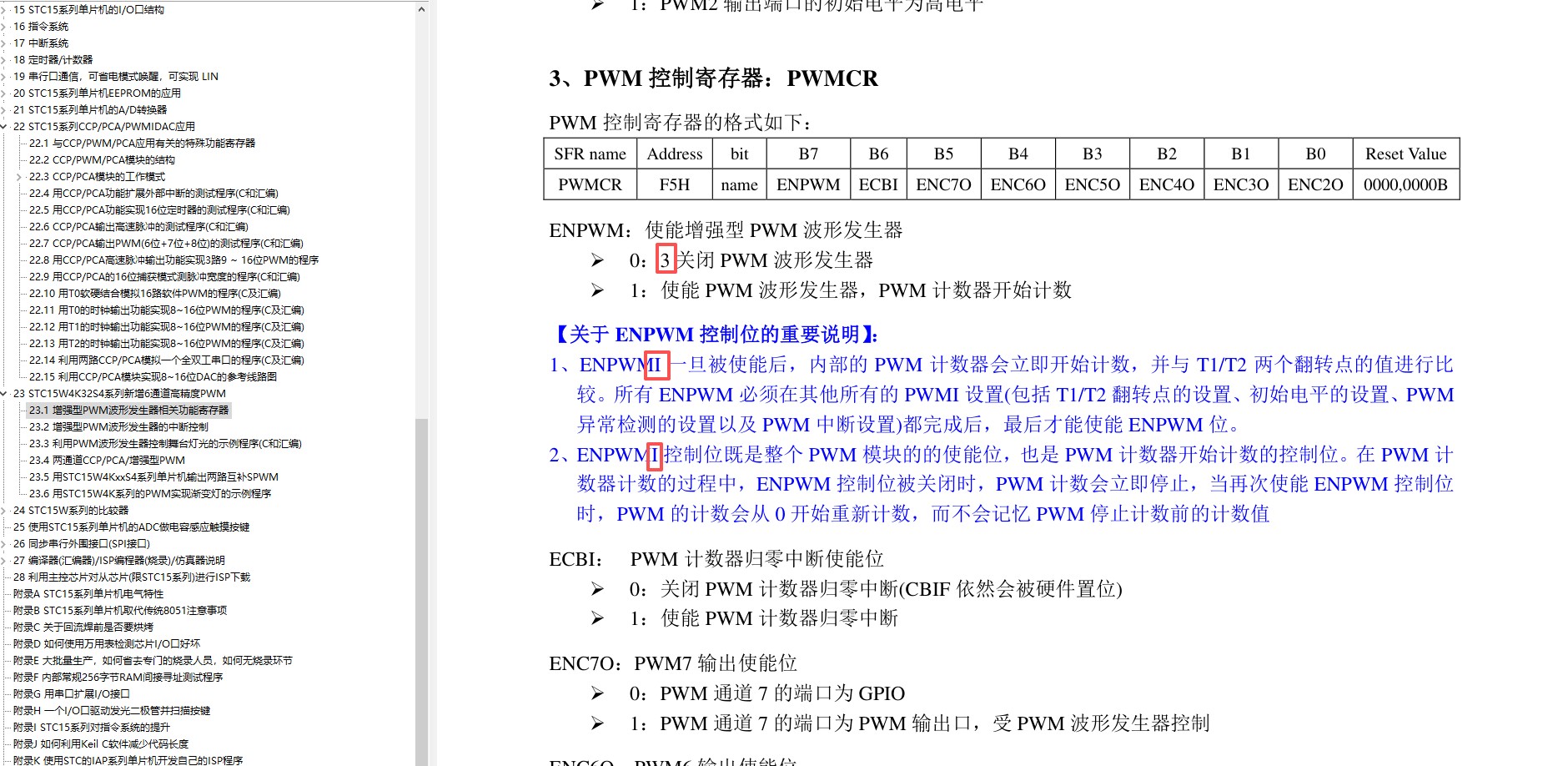

多了个字符

kai***

erci*** 发表于 2026-3-31 09:32
多了个字符

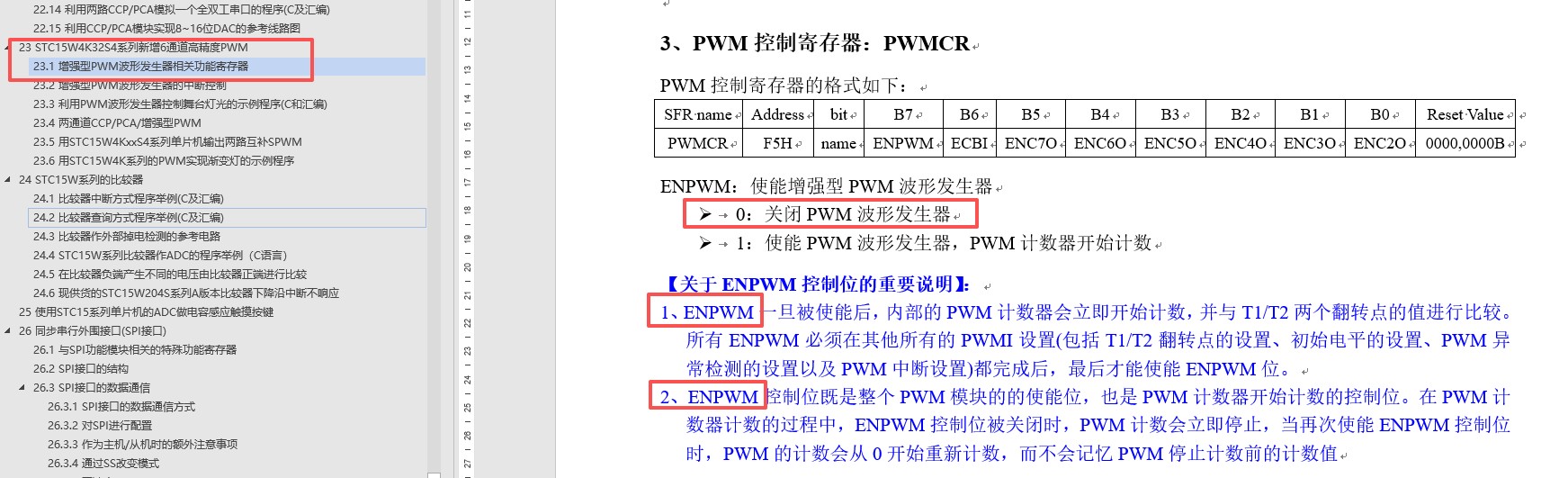

多谢您提醒！


已修正，稍后一并发布新版。

神***

2026/4/6

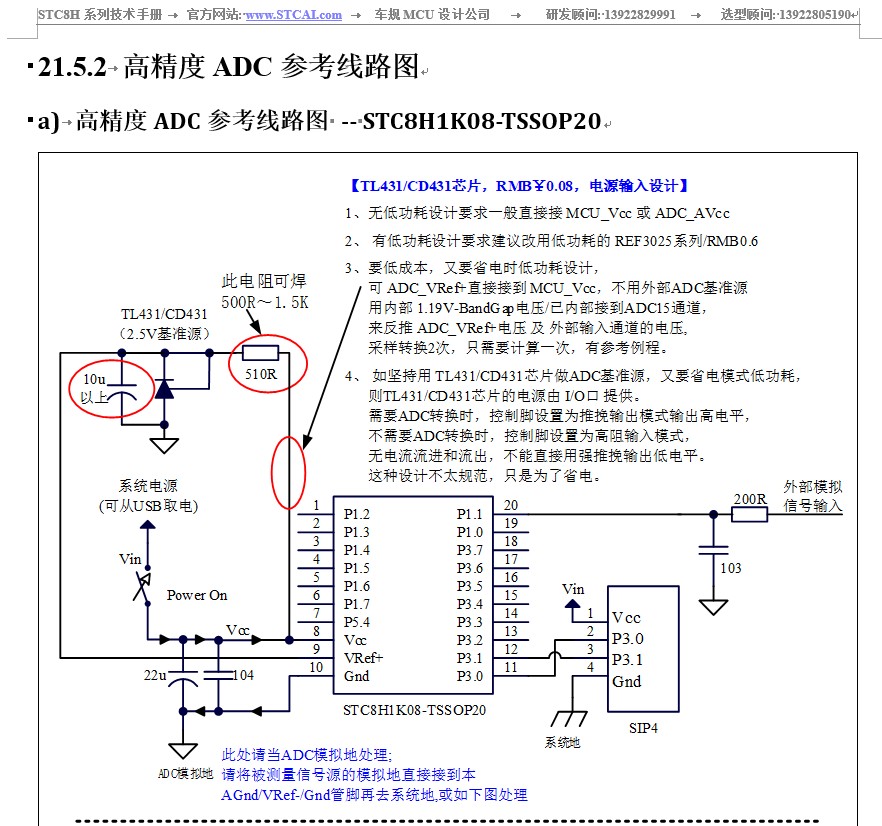

上面图中，TL431/CD431的输入电源，改成直接接 Vcc

下图中，TL431/CD431的输入电源，改成直接接 AVcc



【TL431/CD431芯片，RMB0.08, 电源输入设计】
1, 无低功耗设计要求一般直接接 MCU-Vcc 或 ADC-AVCC
2, 有低功耗设计要求建议改用低功耗的 REF3025系列/RMB0.6
3, 要低成本，又要省电时低功耗设计，
    可 ADC_VRef+直接接到 MCU-Vcc, 不用外部ADC基准源
    用内部 1.19V-BandGap电压/已内部接到ADC15通道，
    来反推 ADC_VRef+电压 及 外部输入通道的电压,
    采样转换2次，只需要计算一次，有参考例程。
4, 如坚持用 TL431/CD431芯片做ADC基准源，又要省电模式低功耗，
    则TL431/CD431芯片的电源由 I/O口 提供。
    需要ADC转换时，控制脚设置为推挽输出模式输出高电平，
    不需要ADC转换时，控制脚设置为高阻输入模式，
    无电流流进和流出，不能直接用强推挽输出低电平。
    这种设计不太规范，只是为了省电。

所有 手册，牵涉到 TL431/CD431的 部分都要重新 完善说明

神***

加上如下注解：


    芯片封装时，ADC_VRef+ / ADC_AVcc 已打线到 MCU-Vcc,
    可用内部1.19V BandGap电压/已内部接到ADC15通道，
    来反推 ADC_VRef+电压 及 外部输入通道的电压,
    采样转换2次，只需要计算一次，有参考例程。

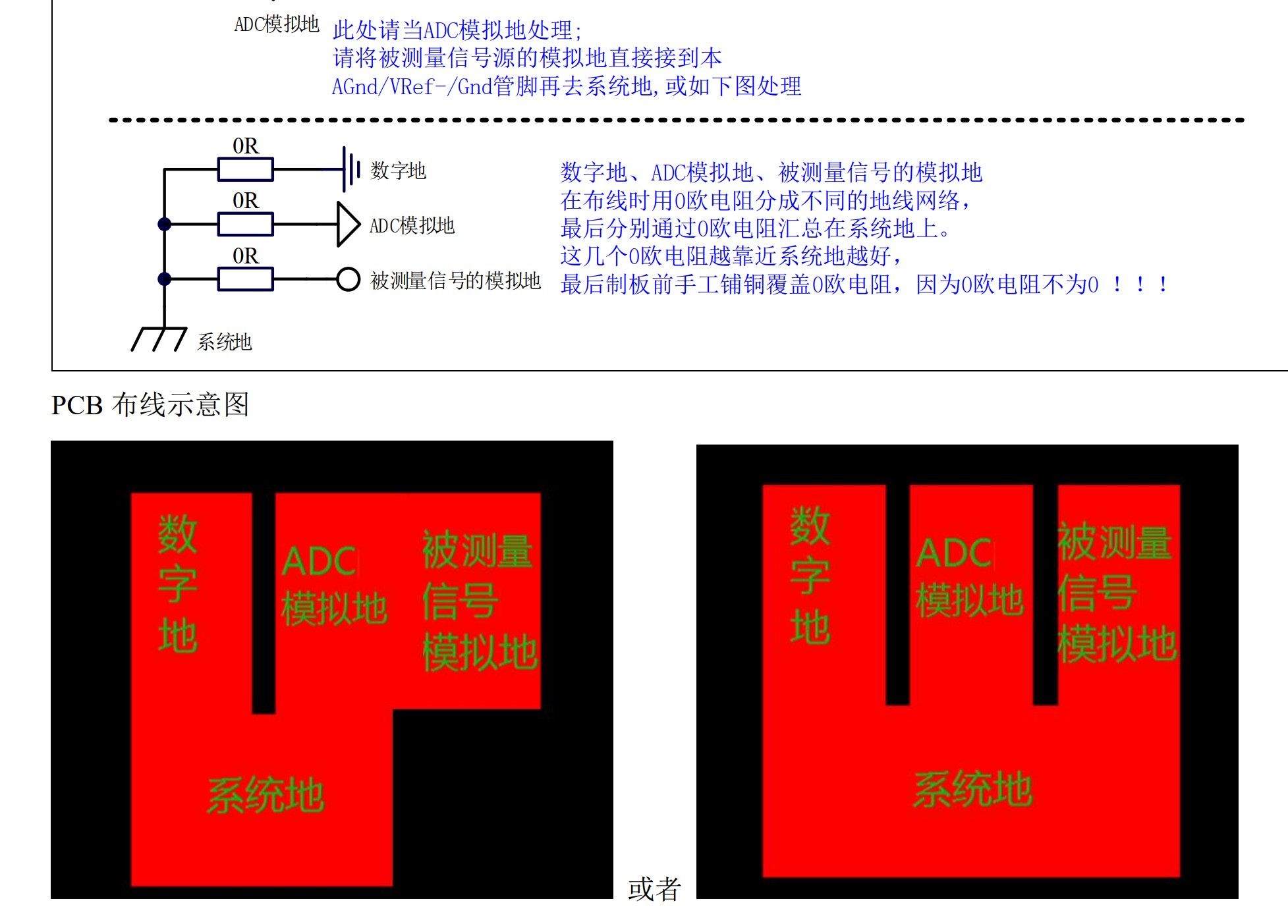

加上下面的图

kai***

神*** 发表于 2026-4-6 10:21
加上如下注解：

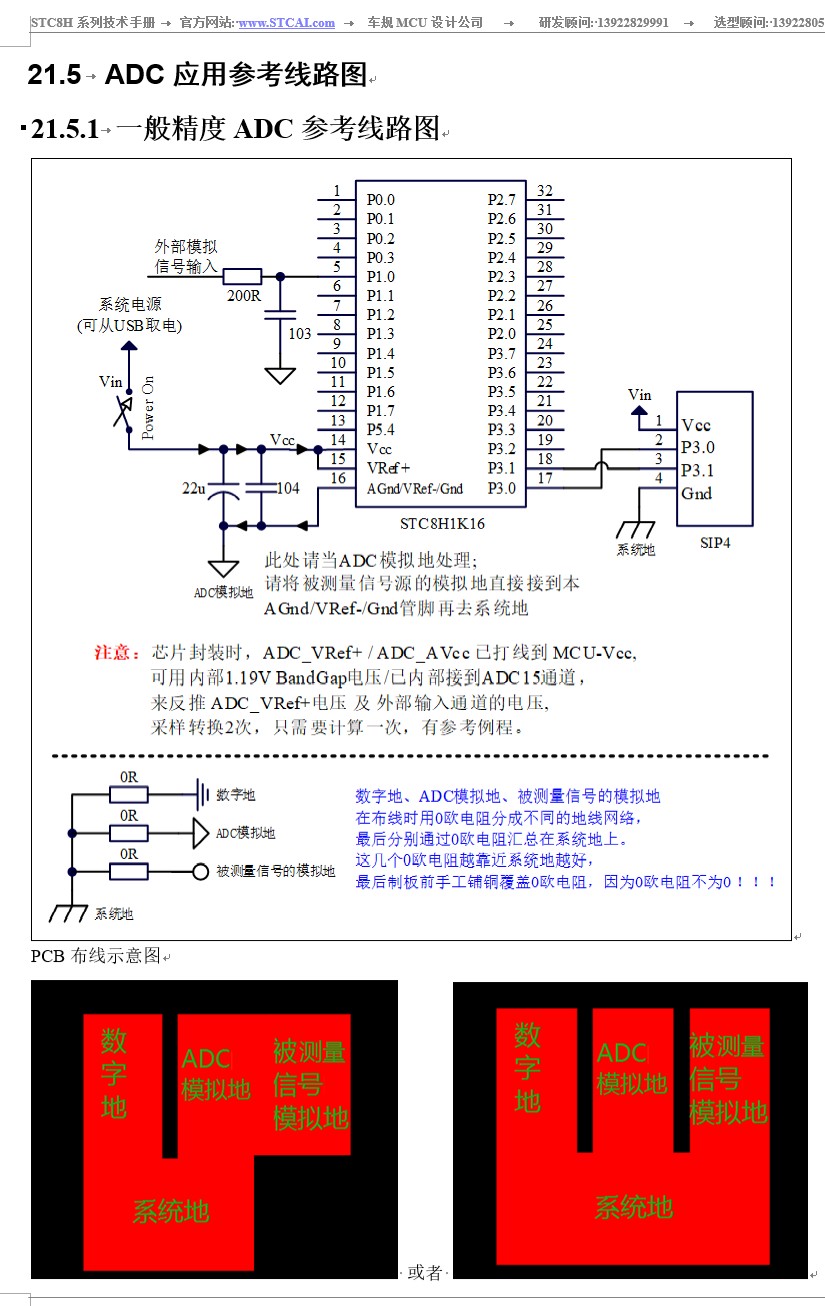

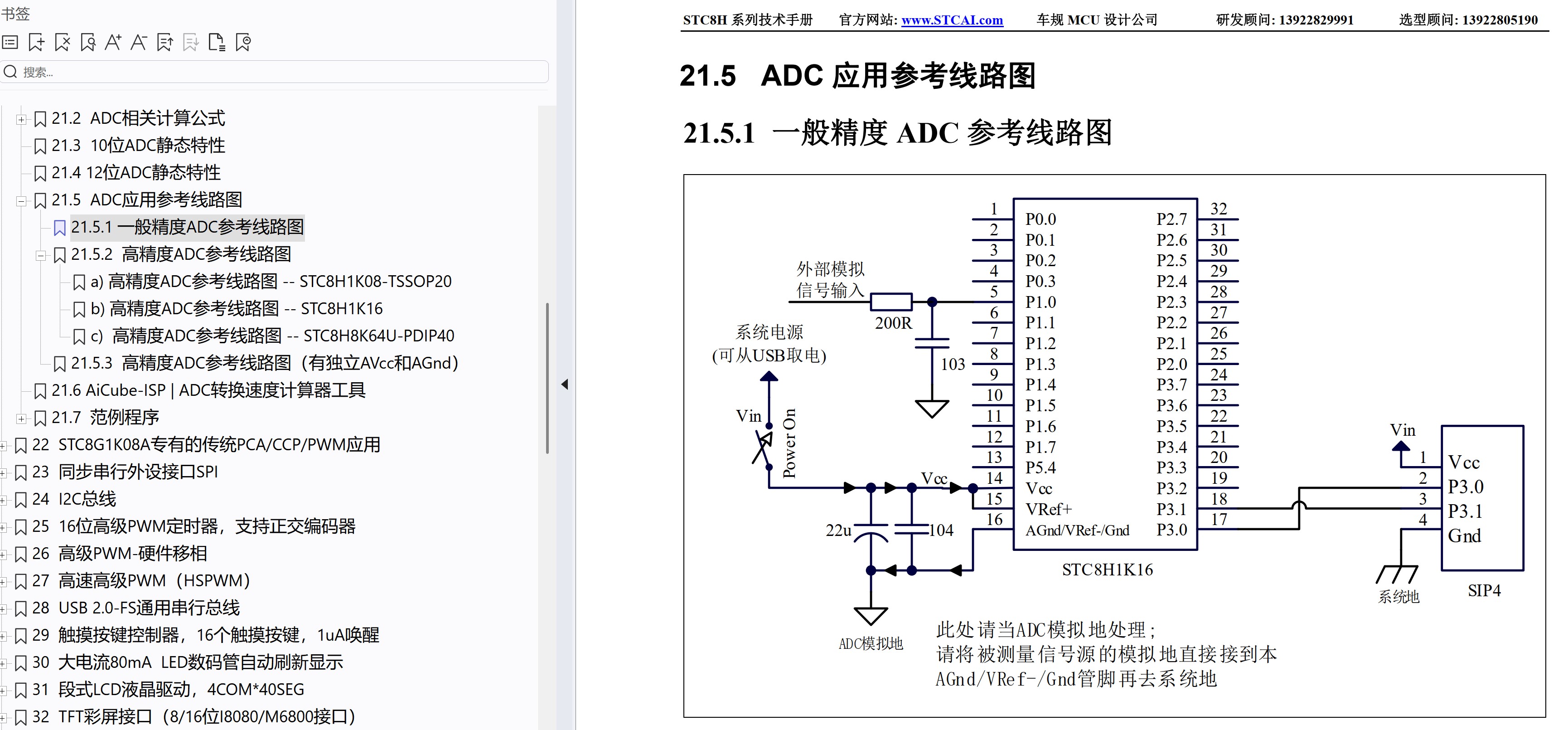

已按要求更新：一般精度ADC参考线路图

稍后一并上传新版

kai***

神*** 发表于 2026-4-6 10:08
2026/4/6

已按要求更新STC8H：

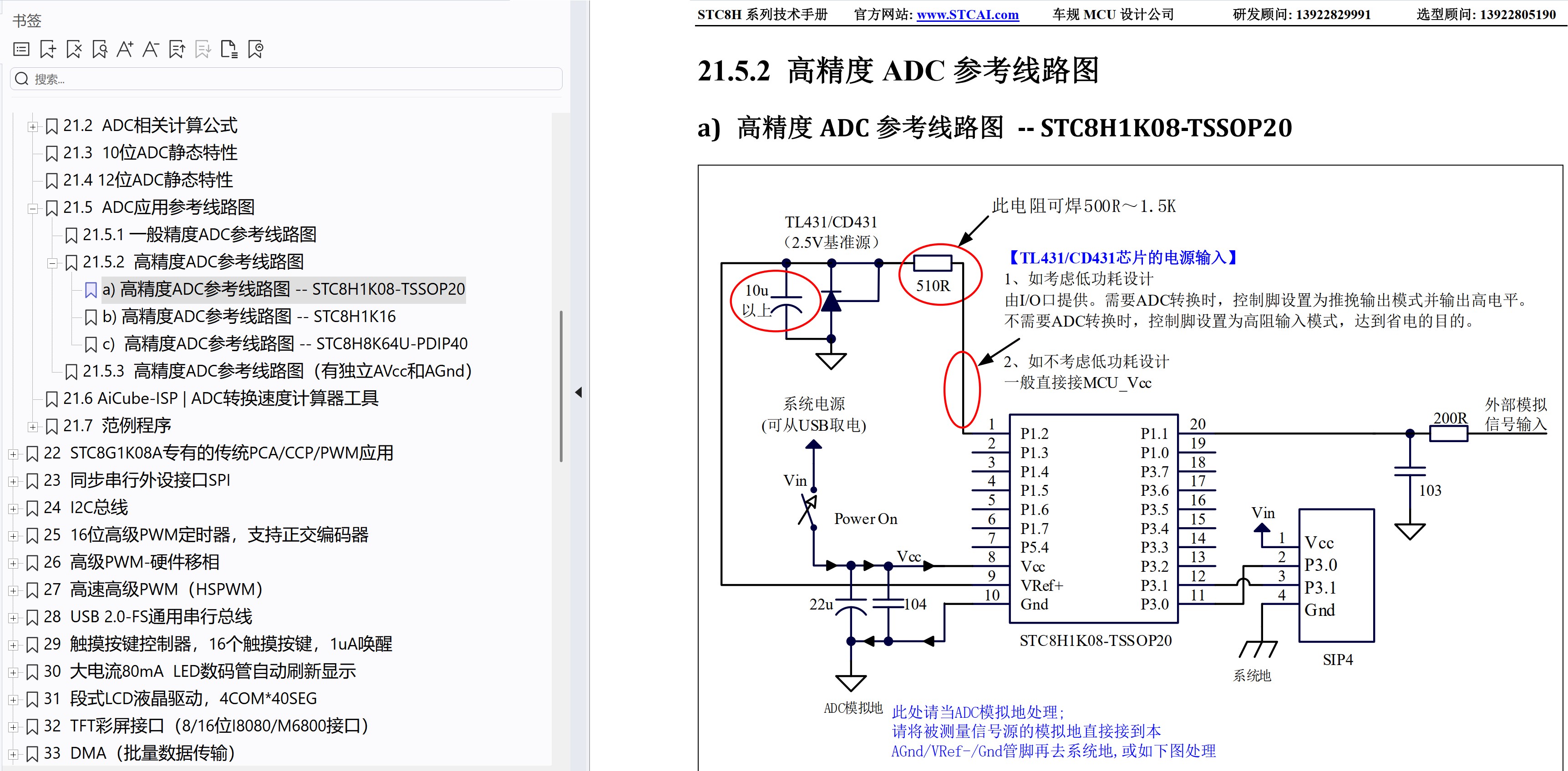

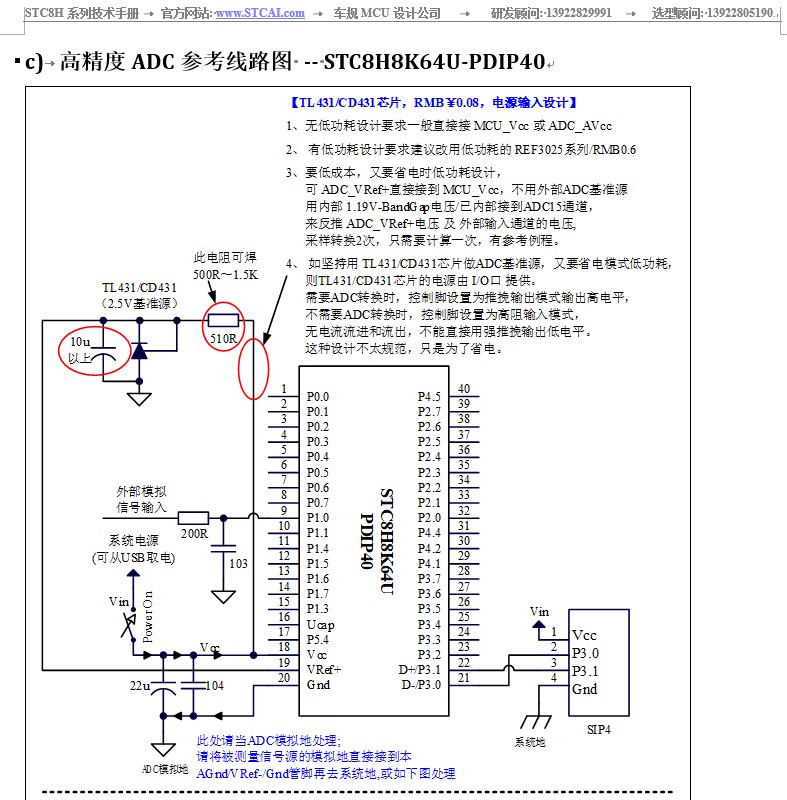

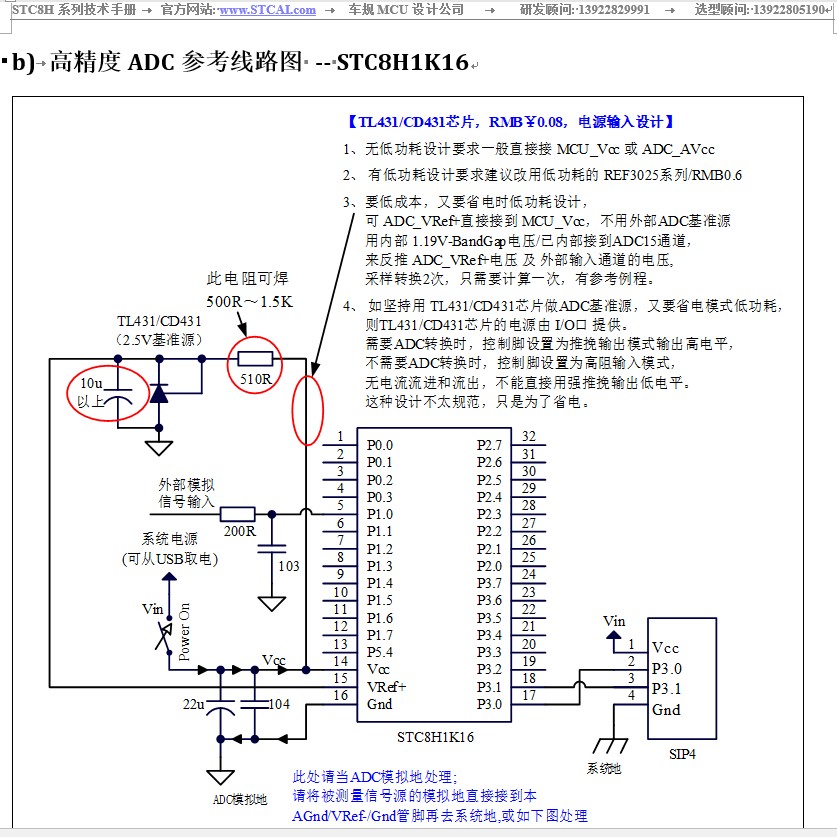

21.5.2  高精度ADC参考线路图
a)    高精度ADC参考线路图 -- STC8H1K08-TSSOP20

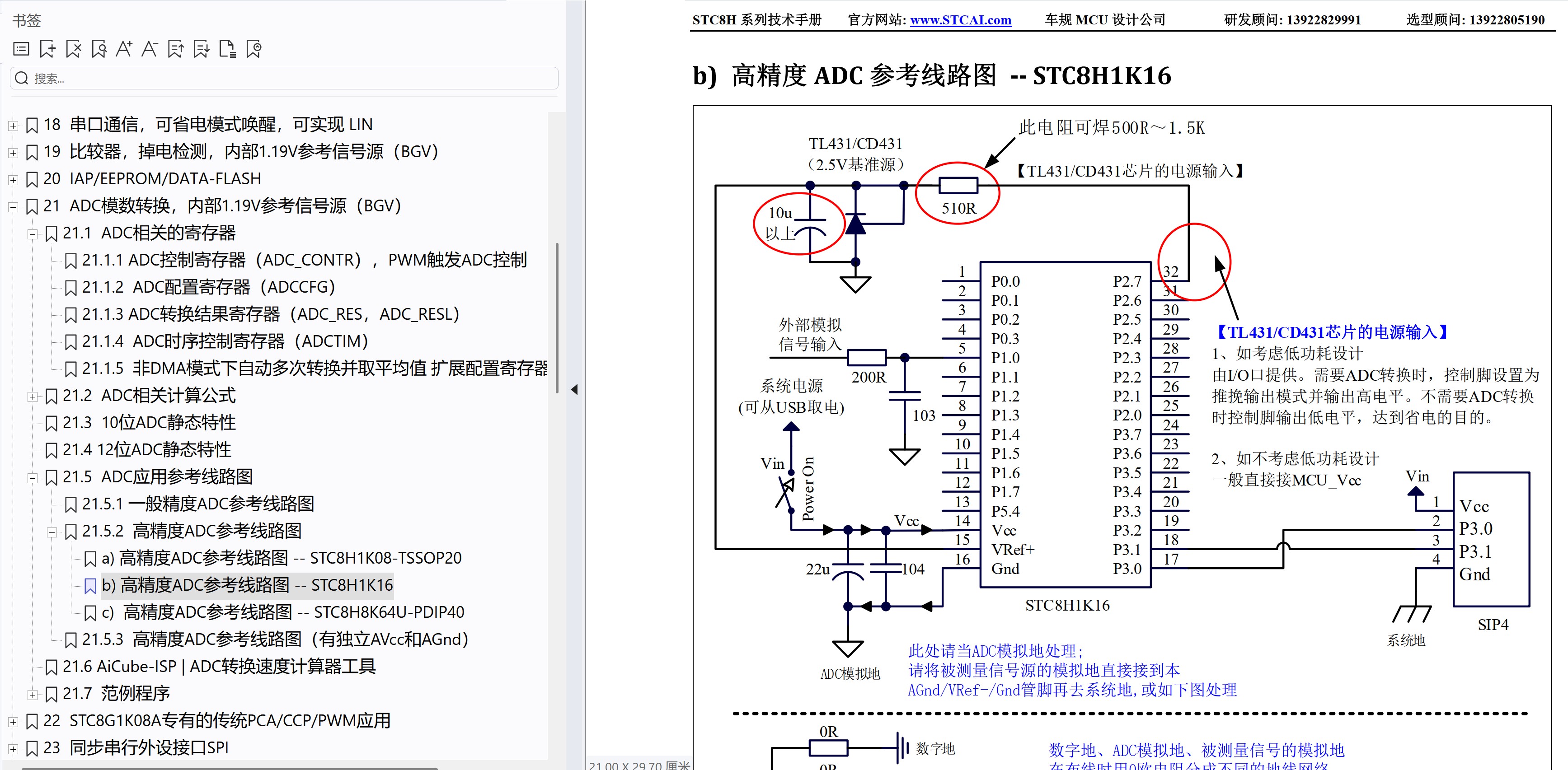

b)    高精度ADC参考线路图 -- STC8H1K16

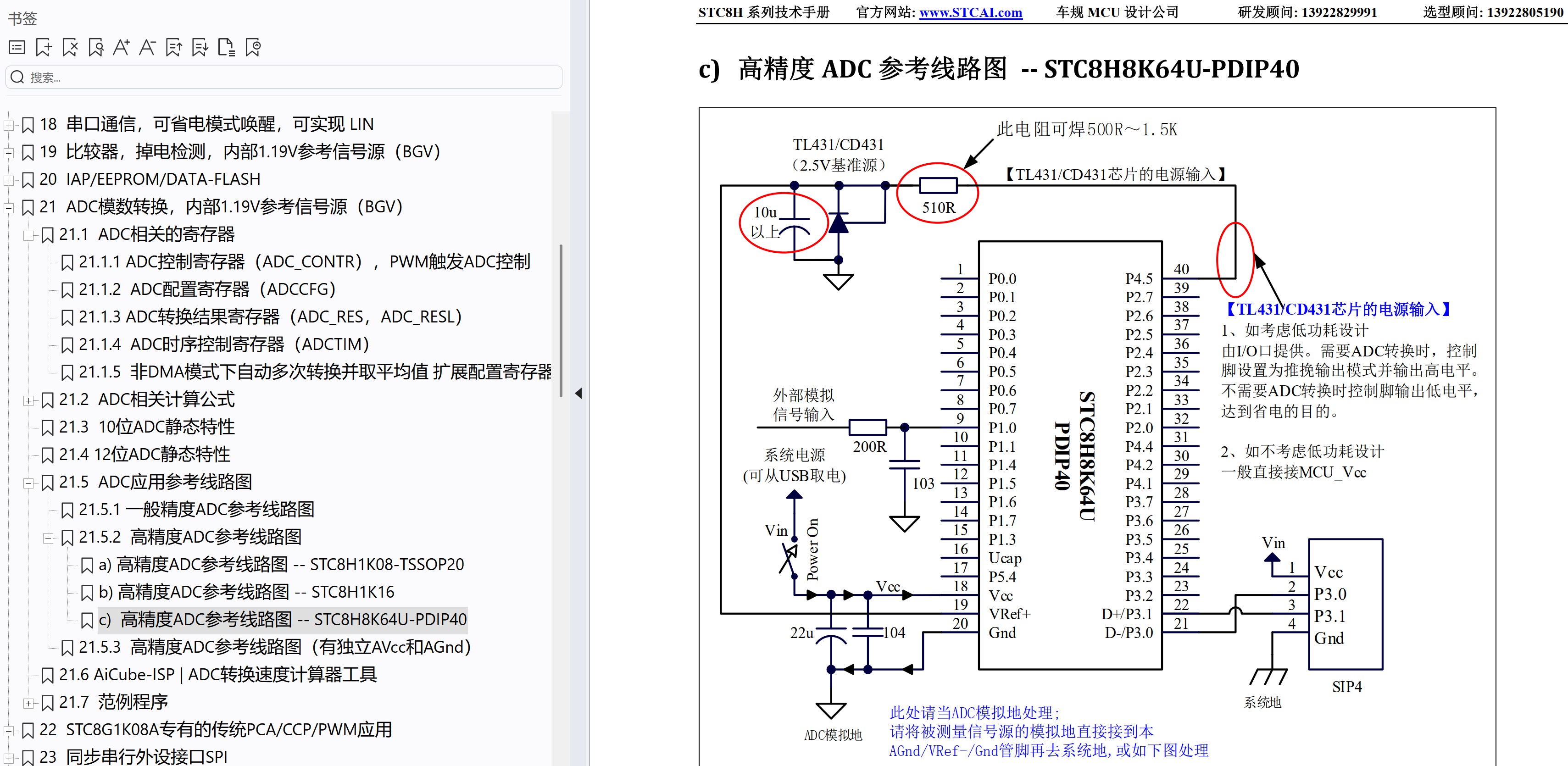

c)    高精度ADC参考线路图 -- STC8H8K64U-PDIP40

稍后一并上传新版

kai***

神*** 发表于 2026-4-6 10:08
2026/4/6

已按要求更新STC8H：

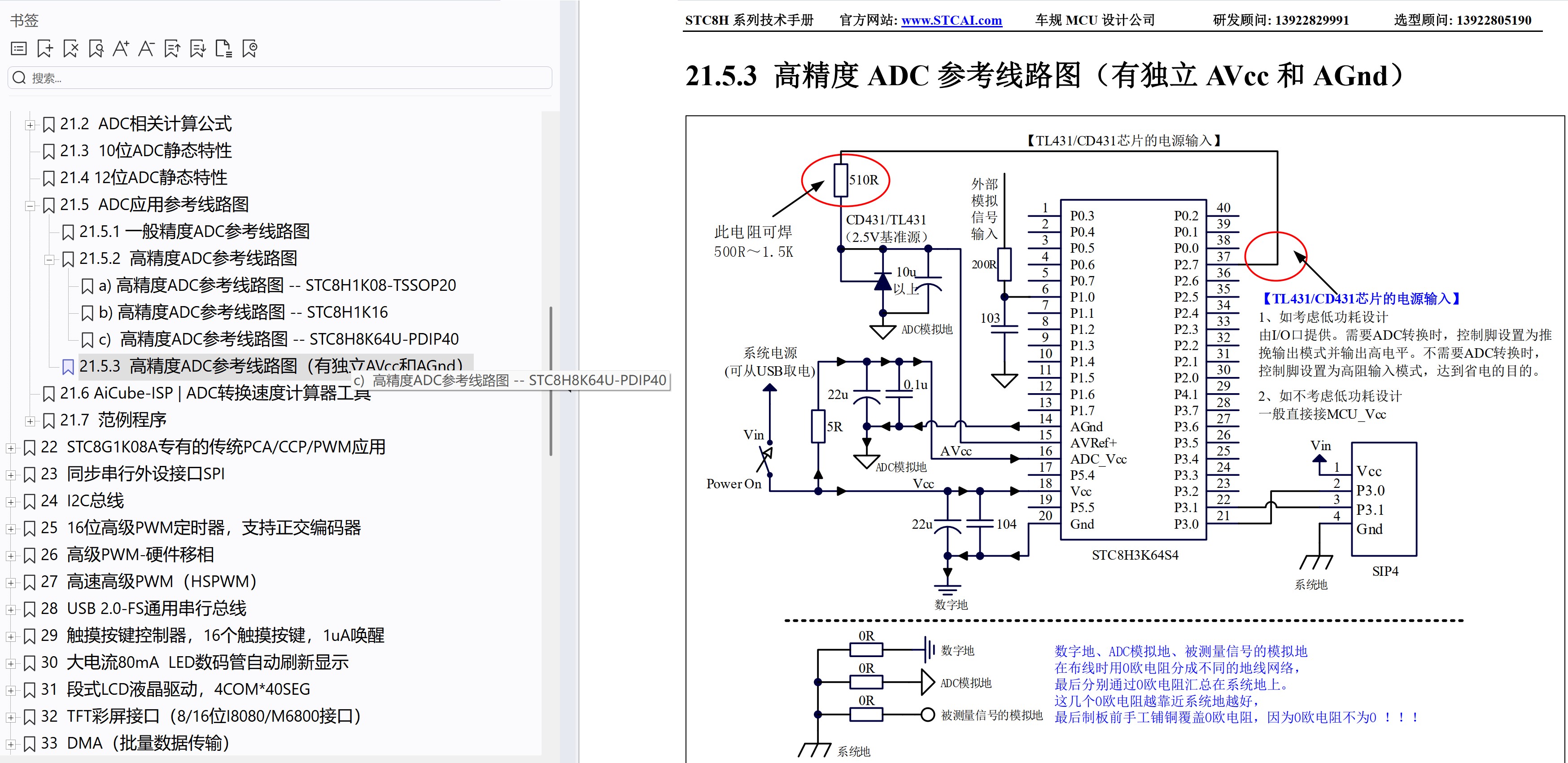

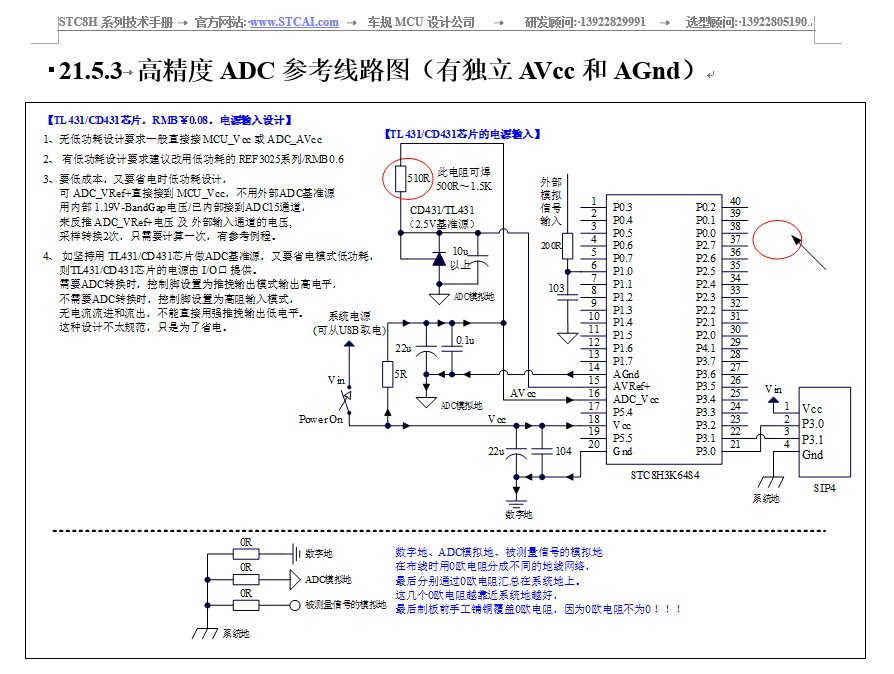

21.5.3          高精度ADC参考线路图（有独立AVcc和AGnd）


稍后一并上传新版

晨***

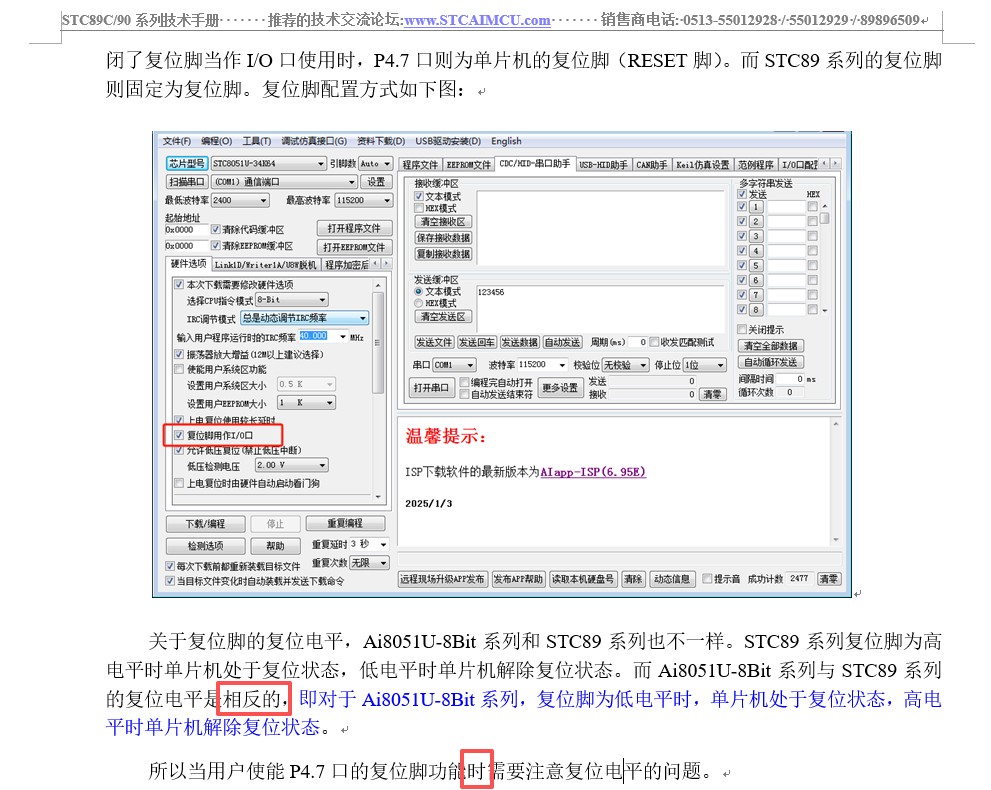

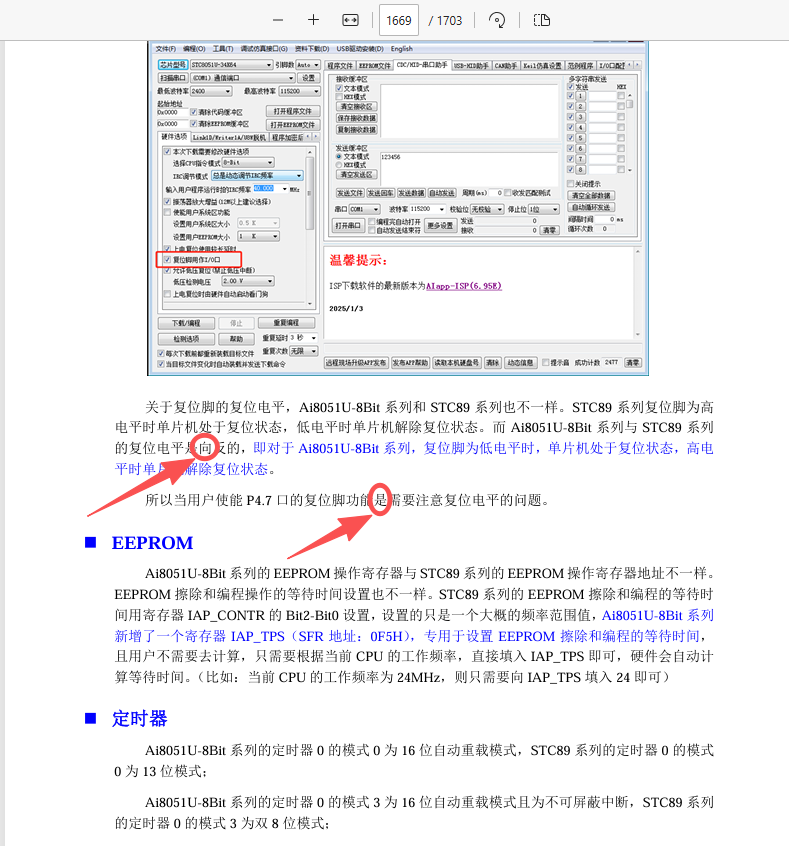

STC89C52RC-RD+

kai***

晨*** 发表于 2026-4-9 10:56
STC89C52RC-RD+

多谢您提醒！


已修正，稍后一并发布新版。
