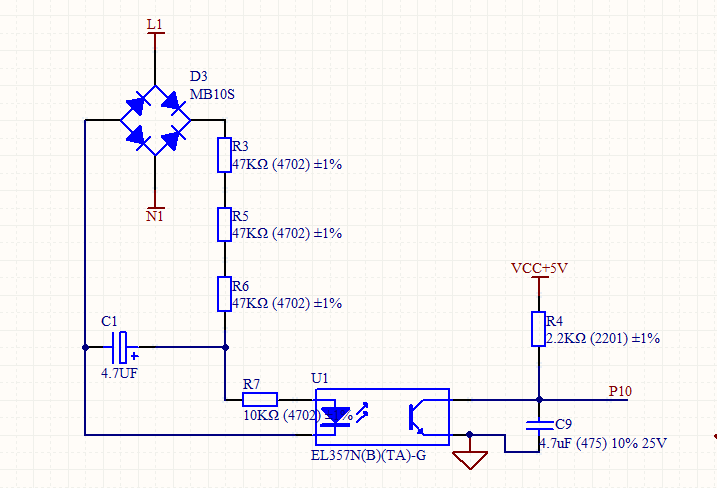

STC8G1K08-20,ADC采样的数据不稳定

mzh***

难道是这里，电源重新使能了？

神***

ADC的电源打开后可以不关闭

mzh***

                if(time1>=1)                 //ADC转换，10ms一次
                {
                        ADC_RES = 0;                                                                  //清ADC转化结果
                    ADC_CONTR = ADC_POWER | ADC_START | ch;

                        time1 = 0;
                }

void InitADC()
{


    P_SW2 |= 0x80;
    ADCTIM = 0x3f;                              //设置ADC内部时序
    P_SW2 &= 0x7f;
    ADCCFG = 0x0f;                              //设置ADC时钟为系统时钟/2/16  | ADC_SPEEDLL
//    ADC_CONTR = 0x80;                         //使能ADC模块
        ADC_RES = 0;                                                                  //清ADC转化结果
    ADC_CONTR = ADC_POWER;                                  //  使能ADC电源
    delayms(2);                       //ADC power-on delay and Start A/D conversion
}


虽然每次会或一下，但没有关闭呀。

mzh***

#include "STC8G.h"
#include "intrins.h"
#include "stdio.h"
#include "tm1640.h"

#define FOSC 11059200L      //11059200L      //System frequency
#define BAUD 9600           //UART baudrate

/*Define UART parity mode*/
#define NONE_PARITY     0   //None parity
#define ODD_PARITY      1   //Odd parity
#define EVEN_PARITY     2   //Even parity
#define MARK_PARITY     3   //Mark parity
#define SPACE_PARITY    4   //Space parity
#define PARITYBIT EVEN_PARITY   //Testing even parity

/*Define ADC operation const for ADC_CONTR*/
#define ADC_POWER   0x80            //ADC power control bit
#define ADC_FLAG    0x20            //ADC complete flag
#define ADC_START   0x40            //ADC start control bit
//#define ADC_SPEEDLL 0x00            //420 clocks
//#define ADC_SPEEDL  0x02            //280 clocks
//#define ADC_SPEEDH  0x04            //140 clocks
//#define ADC_SPEEDHH 0x06            //70 clocks


//typedef unsigned char uchar;
//typedef unsigned int uint;
#define uchar unsigned char           //方便书写
#define uint  unsigned int
int ADC_LOW2;
int val;
int val1;
uchar ADC_JS;
uchar ch = 0;                        //ADC channel NO.
uchar time1 = 0;                     //ADC中断计时器
int *BGV;                                        //内部1.19V参考电压值
char AA=123;
bit busy;
bit ADC_O;
bit play;
uchar buf[30];
char temp[20]="电压：";
uchar TempData[8];     //存储显示值的全局变量


sbit RELAY = P3^7; //定义继电器位置

bit KeySensor = 0;                                        //扫描标志
sbit rst_k1 = P1^2;                                        //设置按钮
bit rst_k1State = 0;                          //设置
bit rst_k1Last = 0;                              //设置历史
bit rst_k1_b = 0;                              //设置标志
sbit rst_k2 = P1^3;                                        //加一按钮
bit rst_k2State = 0;                          //加一
bit rst_k2Last = 0;                              //加一历史
bit rst_k2_b = 0;                              //加一标志
sbit rst_k3 = P1^4;                                        //减一按钮
bit rst_k3State = 0;                          //减一
bit rst_k3Last = 0;                              //减一历史
bit rst_k3_b = 0;                              //减一标志
sbit rst_k4 = P1^5;                                        //确认按钮
bit rst_k4State = 0;                          //确认
bit rst_k4Last = 0;                              //确认历史
bit rst_k4_b = 0;                              //确认标志
uint KeyCounter;                                  //长按计时
bit chansu_SYS ;                                   //参数设置标志
uchar chansu_b = 0;                                //参数设置标号
uchar V_L;                                                //低压设置值
uchar V_H;                                                //高压设置值
uint wengding;                                                //稳定延时设置值

#define sysset                4                        //系统参数2总数
uchar MemorySys[sysset];                        //系统参数

/*----------------------------
eeprom关闭
----------------------------*/

void IapIdle()
{
    IAP_CONTR = 0;                              //关闭IAP功能
    IAP_CMD = 0;                                //清除命令寄存器
    IAP_TRIG = 0;                               //清除触发寄存器
    IAP_ADDRH = 0x80;                           //将地址设置到非IAP区域
    IAP_ADDRL = 0;
}
/*----------------------------
eeprom读取
----------------------------*/

char IapRead(int addr)
{
    char dat;

    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 12;                               //设置等待参数12MHz
    IAP_CMD = 1;                                //设置IAP读命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();
    dat = IAP_DATA;                             //读IAP数据
    IapIdle();                                  //关闭IAP功能

    return dat;
}
//读取Eeprom中的运行参数数据，以便程序调用
void EepromRead(unsigned int Eeprom_Address, unsigned char MaxPara, uchar *P)
{
        unsigned char i;
//        DelayMS(5);

        for( i=0; i<MaxPara; i++ )
        {
//                *P =(unsigned int)(IapRead(Eeprom_Address+i*2))*0xFF+IapRead(Eeprom_Address+1+i*2);    //读Eeprom的值,存到read_Eeprom
                *P =IapRead(Eeprom_Address+i)  ;
                P++;
        }
}

/*----------------------------
eeprom写入
----------------------------*/
void IapProgram(int addr, char dat)
{
    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 12;                               //设置等待参数12MHz
    IAP_CMD = 2;                                //设置IAP写命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_DATA = dat;                             //写IAP数据
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();
    IapIdle();                                  //关闭IAP功能
}
//存储系统参数，以便将来应用
void EepromSave(unsigned int Eeprom_Address, unsigned char MaxPara, uchar *P)
{
        unsigned char i;
//        DelayMS(10);

//        Sector_Erase(Eeprom_Address);                   //擦除扇区        这次把擦除扇区写在程序外面，可以先全部擦除再写入


        for( i=0; i<MaxPara; i++ )
        {
//                IapProgram(Eeprom_Address+i*2,(unsigned char)( *P /0xFF));
//                IapProgram(Eeprom_Address+i*2+1,(unsigned char)( *P %0xFF));
                IapProgram(Eeprom_Address+i,*P);
                P++;
        }
}
/*----------------------------
eeprom擦除
----------------------------*/
void IapErase(int addr)
{
    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 12;                               //设置等待参数12MHz
    IAP_CMD = 3;                                //设置IAP擦除命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();                                    //
    IapIdle();                                  //关闭IAP功能
}




/*----------------------------
发送一个字符
----------------------------*/
void SendData(uchar dat)
{
    while (busy);           //Wait for the completion of the previous data is sent
    ACC = dat;              //Calculate the even parity bit P (PSW.0)
    if (P)                  //Set the parity bit according to P
    {
#if (PARITYBIT == ODD_PARITY)
        TB8 = 0;            //Set parity bit to 0
#elif (PARITYBIT == EVEN_PARITY)
        TB8 = 1;            //Set parity bit to 1
#endif
    }
    else
    {
#if (PARITYBIT == ODD_PARITY)
        TB8 = 1;            //Set parity bit to 1
#elif (PARITYBIT == EVEN_PARITY)
        TB8 = 0;            //Set parity bit to 0
#endif
    }
    busy = 1;
    SBUF = ACC;             //Send data to UART buffer

}


/*发送字符串*/

void send_string(char *s)
{
    while (*s)              //Check the end of the string
    {
        SendData(*s++);     //Send current char and increment string ptr
    }
}


void delayms(uint MS)   //
{
    uchar a;
        uint b;
    for(b=MS;b>0;b--)
        for(a=113;a>0;a--);
}

/*****将数字转化为字符，发送到串口*****/
void NumToStr(uint Data, unsigned char Num)
{
        uchar i;

        for( i=5+Num; i>5; i--)
        {
                temp[i] = Data%10 + 0x30;
                Data = Data / 10;
        }

}

/*****将数字拆分，以便显示*****/
void NumToStr1(uint Data, unsigned char Num)
{
        uchar i;

        for( i=Num; i>0; i--)
        {
                data1[i] = Data%10;
                Data = Data / 10;
        }

}

void KeySensor0(void) //设置按钮
{
        bit KeyTem;
        KeyTem = rst_k1;
        if( KeyTem == rst_k1Last )
        {

                if(KeyTem == 1)
                        {
                                  KeyCounter = 0;
                                  rst_k1_b=0;
                        }
                if(KeyTem == 0)
                        {
                                KeyCounter++;                                                         //长按进入参数查看状态
                                if(KeyCounter>2000 )
                                {
                                  chansu_SYS = 1;                                                //参数设置标志
                                  chansu_b = 1;                                                   //参数号

                                }
                                if(KeyCounter<2000 && chansu_SYS == 1 &&  rst_k1_b==0)
                                {
                                   chansu_b ++;
                                   rst_k1_b=1;
                                   if(chansu_b>4)
                                   {
                                                   chansu_b = 1;

                                   }

                                }

                        }

        }


        rst_k1Last = KeyTem;
}

void KeySensor1(void) //加一按钮
{
        bit KeyTem;
        KeyTem = rst_k2;
        if( KeyTem == rst_k2Last )
        {

                if(KeyTem == 0 && chansu_SYS == 1 &&  rst_k2_b==0)
                        {
                                rst_k2_b=1;
                                if(chansu_b == 1)
                                {
                                   MemorySys[0]++;
                                   if(MemorySys[0]>150)
                                   {
                                              MemorySys[0]=150 ;
                                   }


                                }
                                if(chansu_b == 2)
                                {
                                   MemorySys[1]++;
                                   if(MemorySys[1]>220)
                                   {
                                              MemorySys[1] =220;
                                        }


                                }
                                if(chansu_b == 3)
                                {
                                   MemorySys[2]++;
                                   if(MemorySys[2]>100)
                                   {
                                              MemorySys[2]=100 ;
                                   }


                                }

                        }
                        else if(KeyTem == 1)
                        {
                                rst_k2_b=0;
                        }

        }


        rst_k2Last = KeyTem;
}
void KeySensor2(void) //减一按钮
{
        bit KeyTem;
        KeyTem = rst_k3;
        if( KeyTem == rst_k3Last )
        {

                if(KeyTem == 0 && chansu_SYS == 1 &&  rst_k3_b==0)
                        {
                                rst_k3_b=1;
                                if(chansu_b == 1)
                                {
                                   MemorySys[0]--;
                                   if(MemorySys[0]<50)
                                   {
                                              MemorySys[0]=50 ;
                                   }


                                }
                                if(chansu_b == 2)
                                {
                                   MemorySys[1]--;
                                   if(MemorySys[1]<150)
                                   {
                                              MemorySys[1]=150 ;
                                   }


                                }
                                if(chansu_b == 3)
                                {
                                   MemorySys[2]--;
                                   if(MemorySys[2]<10)
                                   {
                                              MemorySys[2]=10 ;
                                   }


                                }

                        }
                        else if(KeyTem == 1)
                        {
                                 rst_k3_b=0;

                        }
        }


        rst_k3Last = KeyTem;
}
void KeySensor3(void) //确认按钮
{
        bit KeyTem;
        KeyTem = rst_k4;
        if( KeyTem == rst_k4Last )
        {

                if(KeyTem == 0 && chansu_SYS == 1 &&  rst_k4_b==0)
                        {
                                rst_k4_b=1;
                                if(chansu_b < 4)
                                {
                                        chansu_b ++;

                                }
                                else
                                {
                                        chansu_SYS = 0;
                                        IapErase(0x0000);                                                                //擦除第一扇区
                                        EepromSave(0x0000, sysset, MemorySys);                        //保存系统参数

                                }

                        }
                        else if(KeyTem == 1)
                        {
                                rst_k4_b=0;
                        }

        }


        rst_k4Last = KeyTem;
}
/*----------------------------
按键扫描
----------------------------*/
void KeyScan(void)
{



        KeySensor0();                  //
        KeySensor1();
        KeySensor2();
        KeySensor3();
        play=1;
//        KeySensor4();

}


/*----------------------------
ADC初始化
----------------------------*/
void InitADC()
{


    P_SW2 |= 0x80;
    ADCTIM = 0x3f;                              //设置ADC内部时序
    P_SW2 &= 0x7f;
    ADCCFG = 0x0f;                              //设置ADC时钟为系统时钟/2/16  | ADC_SPEEDLL
//    ADC_CONTR = 0x80;                         //使能ADC模块
        ADC_RES = 0;                                                                  //清ADC转化结果
    ADC_CONTR = ADC_POWER;                                  //  使能ADC电源
    delayms(2);                       //ADC power-on delay and Start A/D conversion
}

/*----------------------------
初始化Uart通讯
----------------------------*/
void InitUart()
{

        PCON &= 0x7F;                //波特率不倍速
        SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x40;                //定时器1时钟1T模式
        AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
        TMOD = 0x00;        //定时器0模式0 定时器1为波特率发生器
        TMOD &= 0x0F;                //清除T1的控制位
        TMOD |= 0x20;                //T1的工作模式2
//        TH1 = TL1 = -(FOSC/12/32/BAUD); //12T 8位自动重装载
        TH1 = TL1 = -(FOSC/32/BAUD); //1T 8位自动重装载
//        TL1 = 0xDC;                        //设置定时初始值
//        TH1 = 0xDC;                        //设置定时重载值
        ET1 = 0;                        //禁止定时器中断
        TR1 = 1;                        //定时器1开始计时
//定时器0设置
    TL0 = 0x00;                                 //定时器0  12T  65536-11.0592M/12/100
    TH0 = 0xDC;
    TR0 = 1;                                    //启动定时器0
    ET0 = 1;                                    //使能定时器中断
        EADC = 1;           //ADC中断允许位
    ES = 1;                 //Enable UART interrupt
    EA = 1;                 //Open master interrupt switch
    EA = 1;
}











void IniCPU(void)
{
    P0M0 = 0x00;
    P0M1 = 0x03;                                        //设置P1.1为ADC口
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;

        InitUart();



        RELAY = 1;
}
/*******************************************************************************
* 文件名：void VoltageCheckRefresh()
* 描  述: 电压检测
* 功  能：
* 作  者：
* 版本号：
*******************************************************************************/
void VoltageCheckRefresh()
{

                //val = (int)((1024-ADC_LOW2+80)* 6 / 22);        //         (long)((ADC_LOW2) * 5*380/36 / 1024);
                val = 230-val1/4;        //
                //val = val1;        //
                if(val<0)
                {
                        val = 0;
                }
                //val =   (int)(1024L*191/ADC_LOW2);            //*BGV
}

void main()
{


        IniCPU();
        BGV=(int idata *)0xef;                                          //参考电压寄存器

        EepromRead(0x0000, sysset, MemorySys);        //读取系统参数
//    send_string("HLW8032 Text!\r\n");
//        P0=0x0F;
        data1[0]=0;
        data1[1]=1;
        data1[2]=2;
        data1[3]=3;
        ADC_JS=0;
        ADC_O=0;
        InitADC();                      //Init ADC sfr
        ADC_CONTR = ADC_POWER | ADC_START | ch;                          //启动AD转换
        ch = 1;
        val1=0;
        RELAY= 1;
    while(1)
        {
                uint wd;
                if(play==1)
                {
                        if(chansu_SYS == 0)
                        {
                                NumToStr1(val, 3);
                                data1[0] = 16;
                                tm1640send();

                        }
                        if(chansu_SYS == 1)
                        {
                                if(chansu_b == 1)
                                {
                                        NumToStr1(MemorySys[0], 3);
                                        data1[0] = 1;
                                        tm1640send();

                                }
                                if(chansu_b == 2)
                                {
                                        NumToStr1(MemorySys[1], 3);
                                        data1[0] = 2;
                                        tm1640send();


                                }
                                if(chansu_b == 3)
                                {
                                        NumToStr1(MemorySys[2], 3);
                                        data1[0] = 3;
                                        tm1640send();


                                }

                        }

                        play=0;
                }
                if( KeySensor != 0 )                                                        //按键扫描
                {
                        KeyScan();
                }
                if(ADC_O==1)
                {

                        if(ADC_JS>10)
                        {
                                val1=val1/(ADC_JS-1);
                                VoltageCheckRefresh();                                         //计算电压值
                                play=1;
                                NumToStr(val, 5);
                                send_string(temp);

                                if(val<MemorySys[0])                                   //掉电检测
                                {
                                        RELAY= 1;
                                        wd=0;
                                }
                                if(val>MemorySys[1])                                   //来电检测
                                {
                                //        if(RELAY== 1)
                                //        {
                                                //wd++;
                                                //if((wengding*10)<wd)
                                                //{
                                                        RELAY= 0;
                                                        wd=0;

                                                //}


                                //        }

                                }
                                val1=0;
                                ADC_JS = 0;
                        }
                        else
                        {
                                val1=ADC_LOW2+val1;

                        }


                        ADC_O=0;


                }
                if(time1>=1)                 //ADC转换，10ms一次
                {
                        ADC_RES = 0;                                                                  //清ADC转化结果
                    ADC_CONTR = ADC_POWER | ADC_START | ch;

                        time1 = 0;
                }






        }

}



/*----------------------------
ADC 中断处理
----------------------------*/
void adc_isr() interrupt 5
{
    ADC_CONTR &= !ADC_FLAG;         //Clear ADC interrupt flag
        ADC_LOW2= ADC_RES;
        ADC_LOW2 <<= 2;
    ADC_LOW2 |= ADC_RESL;
    ADC_JS++;
        ADC_O=1;

//    if (++ch > 7) ch = 0;           //switch to next channel
    ADC_CONTR = ADC_POWER  | ch;
}


#define ADC_POWER   0x80            //ADC power control bit
#define ADC_FLAG    0x20            //ADC complete flag
#define ADC_START   0x40            //ADC start control bit
/*----------------------------
定时器0 中断处理
----------------------------*/
void TM0_10ms() interrupt 1
{
        time1++;
        KeySensor = 1;

}

/*串口中断处理函数*/
void Uart_Isr() interrupt 4
{

    if(RI)
        {
           RI = 0;
        }

    if (TI)
    {
        TI = 0;             //Clear transmit interrupt flag
        busy = 0;           //Clear transmit busy flag
    }
}
完整的程序

mzh***

这个程序，还有个奇怪的问题，检测电压，不加的话，模拟运行很稳定，一加上检测电压，感觉有看门狗重启。

神***

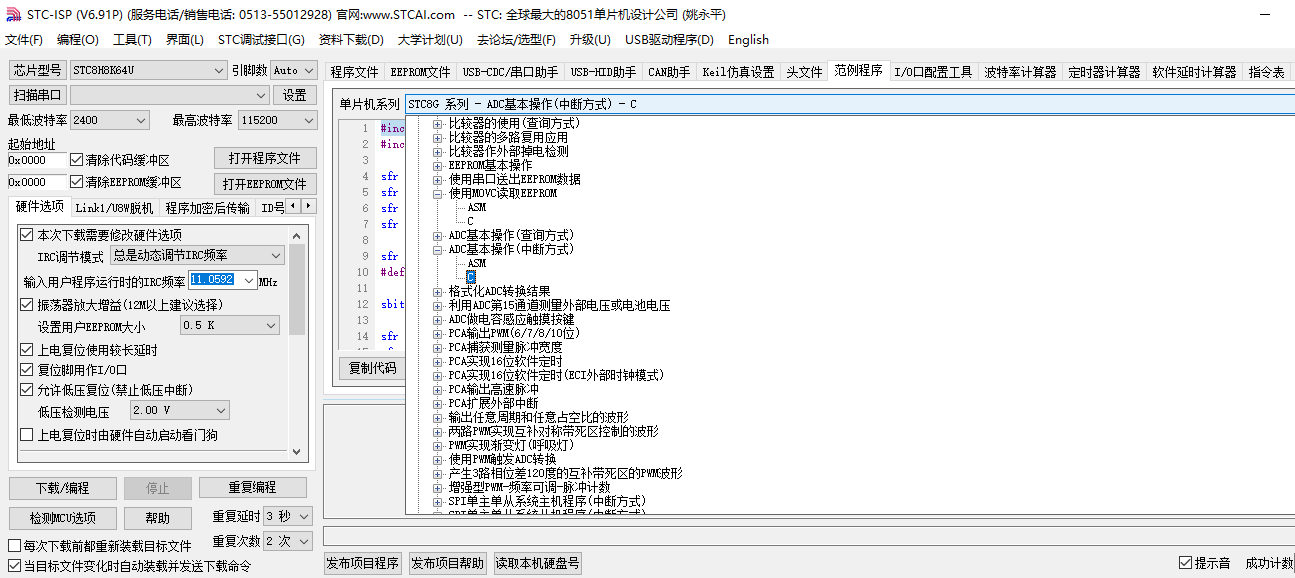

用官方的测试程序改

梁***

楼主还是用STC官方的例子仔细测试一下吧，或者测试我的例子，直接下载HEX文件测试，串口助手接收，文本方式，ADC值我已经转成十进制了。
STC8G系列-ADC相关程序.rar (341.32 KB, 下载次数: 121)

2023-5-17 16:19 上传

点击文件名下载附件

mzh***

这部分设计是不是有问题，，P10，GND加上直流电源，数据还是很不稳定。

梁***

mzh*** 发表于 2023-5-17 17:56
这部分设计是不是有问题，，P10，GND加上直流电源，数据还是很不稳定。

你应该先从单片机的VCC那里分压一个电压来测量评估，而不是接一个不知道特性的信号，你用示波器看过这个信号的纹波了吗？请用示波器测量这个信号，贴出波形照片。

mzh***

读内部BandGap电压，回来的值在243  244之间跳动，比较稳，但读P10（直接加了一个1V稳压电压），回来的值，一直是跳动的，而且幅度非常大。下面是10ｍs一次读回来的值
[14:22:27.786]收←◆电压：00208电压：00212电压：00212电压：00208
[14:22:27.865]收←◆电压：00208电压：00208电压：00144
[14:22:27.925]收←◆电压：00144电压：00144电压：00144电压：00204
[14:22:28.005]收←◆电压：00204电压：00140电压：00140电压：00140
[14:22:28.085]收←◆电压：00140电压：00140电压：00140
[14:22:28.145]收←◆电压：00204电压：00204电压：00204电压：00204
[14:22:28.225]收←◆电压：00204电压：00204电压：00204
[14:22:28.285]收←◆电压：00204电压：00204电压：00204电压：00204
[14:22:28.365]收←◆电压：00204电压：00140电压：00204
[14:22:28.424]收←◆电压：00204电压：00204电压：00204电压：00204
[14:22:28.504]收←◆电压：00140电压：00144电压：00204电压：00140
[14:22:28.584]收←◆电压：00148电压：00148电压：00212
[14:22:28.644]收←◆电压：00148电压：00144电压：00208电压：00144
[14:22:28.723]收←◆电压：00144电压：00204电压：00204
[14:22:28.784]收←◆电压：00204电压：00140电压：00140电压：00140
[14:22:28.864]收←◆电压：00140电压：00204电压：00140电压：00204
[14:22:28.943]收←◆电压：00204电压：00204电压：00204
