无源蜂鸣器电路

Xanad***

最近想用DS3231做个闹钟，用DS3231的SQW脚输出的方波控制无源蜂鸣器。
发现网上无源蜂鸣器的设计电路有很多，有没有大神指点下这玩意到底该怎么弄

kk***

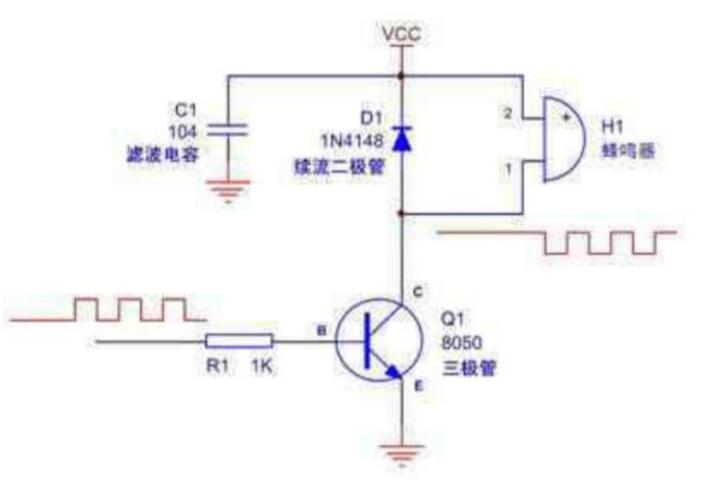

其实都大差不差：三极管放大电流，二极管（建议配备）保护外电路

神***

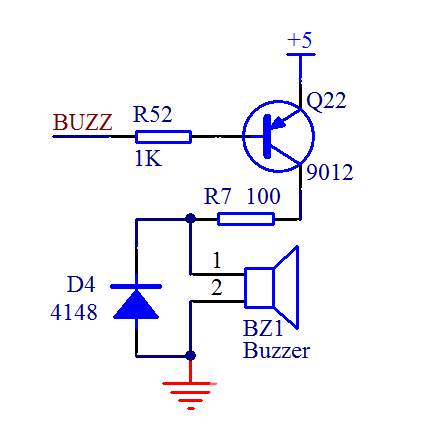

冲哥电子琴的蜂鸣器电路

神***

STC实验箱V9.6版的蜂鸣器电路, 我们和冲哥都是这么建议的

这个实验箱I/O口不够了，在程序中动态的将 NRST复位脚，改成了普通I/O口P5.4来控制蜂鸣器

实际电路，我是建议 R49/C1 这2个不焊，STC32G/STC8H是内置专业级复位电路，
外部R/C延时电路是画蛇添足，由于电C1电容的潜在漏电风险，反而是故障点，不要焊C1/R49

梁***

注意：
楼主所贴电路都是驱动动圈蜂鸣器的，
不是驱动压电蜂鸣器的，
压电蜂鸣器需要推挽驱动。

Xanad***

神*** 发表于 2023-5-14 15:51
STC实验箱V9.6版的蜂鸣器电路, 我们和冲哥都是这么建议的

这个实验箱I/O口不够了，在程序中动态的将 NRST ...

感谢大佬，就按这个来了

houy***

神*** 发表于 2023-5-14 15:51
STC实验箱V9.6版的蜂鸣器电路, 我们和冲哥都是这么建议的

这个实验箱I/O口不够了，在程序中动态的将 NRST ...

我看demo里面写的这个是驱动有源蜂鸣器，无缘蜂鸣器也能按照这个电路连接，然后pwm控制吗

晓***

houy*** 发表于 2024-6-25 20:12
我看demo里面写的这个是驱动有源蜂鸣器，无缘蜂鸣器也能按照这个电路连接，然后pwm控制吗 ...

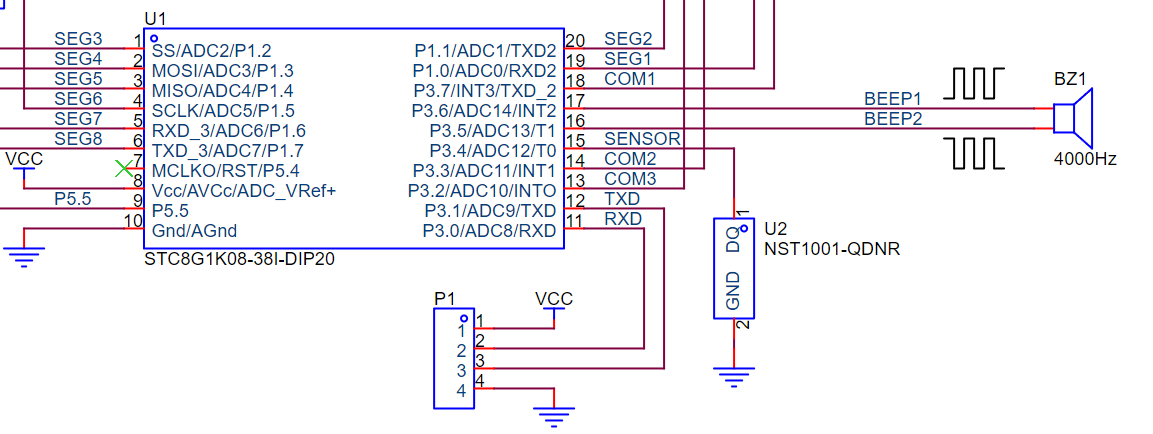

无源蜂鸣器分为: 压电蜂鸣器和电磁蜂鸣器两种，
压电蜂鸣器可以用I/O直推，声音也不小，
需要注意的是驱动无源压电蜂鸣器需要将I/O配置成推拉输出模式，
输出频率一定要精确，比如4KHz的蜂鸣器必须用4KHz的方波驱动。

so***

无缘蜂鸣器只要在两个腿上加载不同的频率的电信号就可以实现发声

梁***

houy*** 发表于 2024-6-25 20:12
我看demo里面写的这个是驱动有源蜂鸣器，无缘蜂鸣器也能按照这个电路连接，然后pwm控制吗 ...

无源蜂鸣器驱动电路一样的，用频率驱动即可，用PWM驱动更好，
可以使用10%~50%的占空比，占空比小电流也小，当然声音也小一些。

注意：
主楼的电路驱动有源蜂鸣器时可以驱动动圈式和压电蜂鸣片式，
但驱动无源蜂鸣器时只能驱动有动圈蜂鸣器，
驱动无源压降蜂鸣器需要交流驱动，方式有
单个I/O驱动、两个I/O驱动、I/O+推挽电路驱动。
