stc8h8k64u 同时使用多个高速脉冲功能时，丢中断的情况探求 | 例程已更新

lil***

问题描述：同时使用三个高速脉冲输出功能时（PWMA_CCR4、PWMA_CCR3、PWMA_CCR2），发生中断标志位丢失的情况。按附录代码运行可观测到以下现象：

1、通过逻辑分析仪检测P34脚（PWMA_4P），可检测到高速脉冲不连续，脉冲中断的时长约32.8ms；
2、补全相关USB代码部分，打印输出ccr4_err_cnt变量，该值发生变化；
通过检测该值判断中断是否被响应的原理如下：
1）P34脚的硬件反转早于中断响应；
2）在中断函数中，翻转自定义标志位ccr4f，正常过程中，ccr4f 的值应与P34的值一致；
3）当ccr4f与P34的值不一致时，表示有一次中断函数未被执行，ccr4_err_cnt加1；
4）通过观测ccr4_err_cnt的值变化，分析未响应中断函数的次数。

代码中清除中断标志位的代码如下

        t=PWMA_SR1;        PWMA_SR1 =0; //清楚中断标志

若使用  PWMA_SR1 &= ~0x10 的方式清楚中断标志，ccr4_err_cnt的变化速录会更快，也就是在单位时间内，未响应的中断函数次数更多。
补充说明：
发生中断未响应时，通过逻辑分析仪可观测到丢失中断的PWM管脚滞后其他管脚约1.5us。例如PWMA3N的管脚使用P15，当P15发生硬件翻转时，若在1.5us左右P34（PWMA4P）管脚发生硬件翻转，则在PWMA的中断函数中，PWMA4的中断函数会发生无法响应的情况。

上述现象将导致通过脉冲控制多个步进电机时，电机运行速度不稳定，并且该现象可能存在于其他中断标志位在片外RAM的中断响应中。

代码片段如下:

//pwm代码



#include    "STC8H.h"
#define     FOSC 24000000L
#include    "intrins.h"

#define PWM1_1          0x00                    //P:P1.0  N:P1.1
#define PWM1_2          0x01                    //P:P2.0  N:P2.1
#define PWM1_3          0x02                    //P:P6.0  N:P6.1

#define PWM2_1          0x00                    //P:P1.2/P5.4  N:P1.3
#define PWM2_2          0x04                    //P:P2.2  N:P2.3
#define PWM2_3          0x08                    //P:P6.2  N:P6.3

#define PWM3_1          0x00                    //P:P1.4  N:P1.5
#define PWM3_2          0x10                    //P:P2.4  N:P2.5
#define PWM3_3          0x20                    //P:P6.4  N:P6.5

#define PWM4_1          0x00                    //P:P1.6  N:P1.7
#define PWM4_2          0x40                    //P:P2.6  N:P2.7
#define PWM4_3          0x80                    //P:P6.6  N:P6.7
#define PWM4_4          0xC0                    //P:P3.4  N:P3.3

#define ENO1P           0x01
#define ENO1N           0x02
#define ENO2P           0x04
#define ENO2N           0x08
#define ENO3P           0x10
#define ENO3N           0x20
#define ENO4P           0x40
#define ENO4N           0x80


bit ccr4f=0;
uint data ccr4_err_cnt=0;
uint PWMA_CCR3_set;
uint PWMA_CCR2_set;
uint PWMA_CCR4_set;


void PWMA_cfg()
{
        IP2=0x04;IP2H=0x04;//将中断设为最高优先级，最高优先级的中断只有这一个

        PWMA_ENO=0;
        //使能PWMA输出
        PWMA_PSCR=(FOSC/2000000)-1;                                                         //计数器时钟（FOCS/(PWMB_PSCR+1)）
        PWMA_ARR = 0xffff;                             //设置周期时间

        PWMA_CCER1 = 0x00;                          //写CCMRx前必须先清零CCERx关闭通道
        PWMA_CCER2 = 0x00;                          //写CCMRx前必须先清零CCERx关闭通道

        PWMA_CCMR1 = 0;                          //冻结CCR1
        PWMA_CCMR2 = 0x30;                          //设置CCR2为翻转输出模式
        PWMA_CCMR3 = 0x30;                          //设置CCR3为翻转输出模式
        PWMA_CCMR4 = 0x30;                       //设置CCR4为翻转输出模式

        PWMA_CCER1 = 0x10;                          //禁用CC1通道
        PWMA_CCER2 = 0x14;                      //使能CCR4P通道比较，//使能CCR3N通道比较


        PWMA_CCR2_set = 100;
        PWMA_CCR2 = PWMA_CCR2_set;                            //设置占空比时间
        PWMA_CCR2_set += 100;

        PWMA_CCR3_set = 100;
        PWMA_CCR3 = PWMA_CCR3_set;                            //设置占空比时间
        PWMA_CCR3_set += 100;

        PWMA_CCR4_set = 100;
        PWMA_CCR4 = PWMA_CCR4_set;                            //设置占空比时间
        PWMA_CCR4_set += 100;

        PWMA_IER = 0x18; //允许ＰＷＭ4/3 中断

        //设置PWM3/PWM4输出口
        PWMA_PS = PWM4_4; //高级 PWM 通道输出脚选择位

    PWMA_BKR = 0x80;                            //使能主输出
    PWMA_CR1 = 0x01;                            //开始计时
}

void PWMA_ISR() interrupt 26 //PWMA中断
{
        uchar data t;

        //消除 中断标志位
        t=PWMA_SR1;
        PWMA_SR1 =0; //清楚其他中断标志
        if((t&0x10)>0)
        {
                PWMA_CCR4 = PWMA_CCR4_set;

                for(t=0;t<3;t++); //模拟其他指令时长

                PWMA_ENO |= ENO4P;
                PWMA_CCR4_set += 49;
                ccr4f = !ccr4f;
                if(ccr4f != P34) {ccr4f=P34;ccr4_err_cnt++;}
        }

        if((t&0x08)>0)
        {
                PWMA_CCR3 = PWMA_CCR3_set;

                for(t=0;t<8;t++); //模拟其他指令时长

                PWMA_CCR3_set += 70;
        }

}


可按如下结构补全为可运行代码
void main（）
{
//其他初始化代码
PWMA_cfg() ；
while(1)；
}
//补全后

xiangz***

多轴控制,一定得用插补,否则不会太平稳的.

patch***

单个高速脉冲输出时，是啥情况

lcws***

看来这里面有坑啊，要小心了。
t=PWMA_SR1;
PWMA_SR1 =0; //清楚其他中断标志
假如在这两句代码之间，PWMA_SR1 出现了新的标志，那么它就会被误杀，我暂时没想到办法，楼主测试一下看是不是这个原因。

Jas***

lcws*** 发表于 2026-3-17 16:05
看来这里面有坑啊，要小心了。
t=PWMA_SR1;
PWMA_SR1 =0; //清楚其他中断标志

我也遇到了这个问题，暂无解决方法。

lcws***

Jas*** 发表于 2026-8-18 18:58
我也遇到了这个问题，暂无解决方法。

收到，刚才测试了一下，发现似乎有解：
程序中对PWMA_SR1置位操作无效，不会引发中断；
因此程序中对PWMA_SR1清零操作，可以只清除某一位；
可以这样写：

        if(PWMA_SR1 & 0x01)
        {
                PWMA_SR1 = ~0x01;//只清除bit0
        }
        if(PWMA_SR1 & 0x02)
        {
                PWMA_SR1 = ~0x02;//只清除bit1
        }
复制代码

Jas***

lcws*** 发表于 2026-8-19 09:23
收到，刚才测试了一下，发现似乎有解：
程序中对PWMA_SR1置位操作无效，不会引发中断；
因此程序中对PWMA ...

这个也会撞上，只要回写PWM_SR1，就有概率清掉将要来的中断标志。

lcws***

Jas*** 发表于 2026-8-19 09:54
这个也会撞上，只要回写PWM_SR1，就有概率清掉将要来的中断标志。

确定是按我的方法来的？你把工程发上来我试试。

lcws***

18楼已验证我的方案可行
https://www.stcaimcu.com/forum.p ... tra=page%3D1&page=2

还可以这样改：
t=PWMA_SR1;
PWMA_SR1 =~t; //只清除置1的中断标志

if(t&0x10)

......

神***

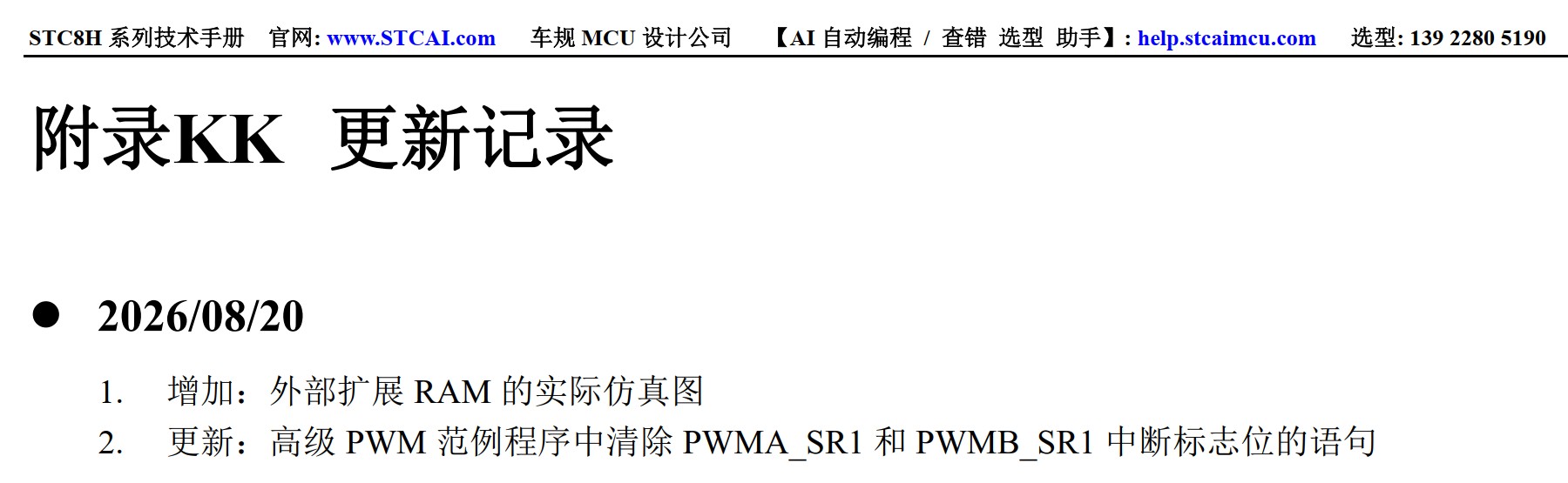

STC8H / STC32G12K128 / AI8051U 数据手册中的例程已更新
