第一集 - 序言
学习感悟：综合讲述了Ai8051的强大之处，通过以下实例讲解
1.屏幕显示和视频播放。
2.IIS录放音。
3.PWM_DMA
4.频谱分析仪。
5.手写计算器。
6.QSPI，PWM移相，硬件乘除，单精度浮点计算。
通过讲解了解了Ai8051功能的强大，激发了我对学习的热情。
第二集 - 硬件及工具介绍
学习感悟：学习并掌握了开发所需的工具。
1.讲解了实验箱的板载器件。
2.软件及工具的下载
下载最新Ai8051u数据手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf
AiCube-ISP-V6.96O 版
AiCube辅助开发，图形配置界面自动生成配置代码与程序框架；远程现场升级APP发布；单片机在线升级仿真调试平台软件；ISP下载地址:https://www.stcaimcu.com/data/download/Tools/AiCube-ISP-v6.96O.zip
Keil 中断拓展插件
keil C51/C251 编译器只支持31以内中断号，超过31编译报错。热心网友提供的简单拓展工具，可将中断号拓展到254下载地址：
https://www.stcaimcu.com/data/download/Tools/%E6%8B%93%E5%B1%95Keil%E7%9A%84C%E4%BB%A3%E7%A0%81%E4%B8%AD%E6%96%AD%E5%8F%B7.zip
AI8051U实验箱1.2
主控芯片使用AI8051U，可以做示波器、波形发生器、音频播放、TFT彩屏显示、OLED 12864、LCD 12864 等，20250715版本下载地址：
https://www.stcaimcu.com/data/download/DemoCode/AI8051U-DEMO-CODE-V1.2.zip
第三集 - 点亮第一个LED
学习感悟：学习了点亮一个LED灯。
1.创建一个空工程代码如下：
#include<ai8051u.h>
void main (void) //主函数
{
while(1) //无限循环
{
}
}
2.点亮第一个LED灯代码如下：
#include<ai8051u.h>
#define LED P00
void main (void) //主函数
{
P0M0 = 0X00;
P0M1 = 0X00;
while(1) //无限循环
{
LED = 0; //点亮LED
}
}
第四节-USB不停电下载

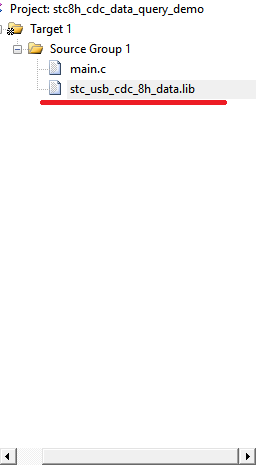

1.利用上次工程，在工程中添加LIB库，LIB库的下载地址是：
https://www.stcaimcu.com/data/download/Library/STC_USB_LIBRARY.zip
2.添加代码：

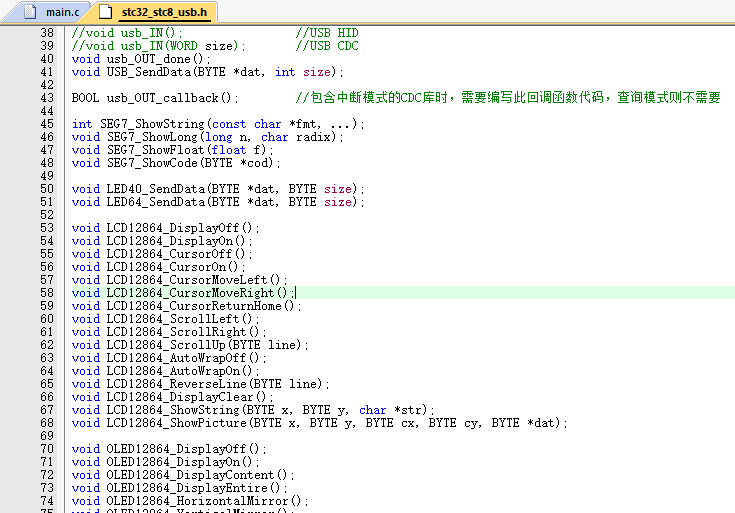

添加头文件
第四课的配套程序下载地址：https://www.stcaimcu.com/forum.php?mod=attachment&aid=NjgyNzR8ZTQ1NWZkZmZ8MTc2OTE3MDQ1N3wxMTYzMHwxMTkwMg%3D%3D
第五集 C语言的基础
1.讲述了#define的用法，这个用法很多这里只是讲解了最简单的用法，以前就会，就大体的看了下。
2.进制讲解，二进制，十六进制，八进制，十进制。我多年的开发经验告诉我，C语言开发中除了八进制不常用 其他的都很重要，可以用windows计算器进行转换。
3.数据类型:无符号类型有 unsigned char，unsigned int，unsigned short有符号类型有 char ,int ,short浮点类型有：float ，double等。
取值范围：
- signed char（有符号字符）： [-128, 127]
- unsigned char（无符号字符）： [0, 255]
- short / short int / signed short（有符号短整型）： [-32768, 32767]
- unsigned short / unsigned short int（无符号短整型）： [0, 65535]
- int / signed int（有符号整型）： [-32768, 32767]
- unsigned int（无符号整型）： [0, 65535]
4.C语言常用运算符:
- 算术运算符：用于执行基本的数学运算，如加法（+）、减法（-）、乘法（*）、除法（/）和取模（%）。
- 赋值运算符：用于将值赋给变量，最基本的赋值运算符是=。此外，还有复合赋值运算符，如+=、-=、*=、/=、%=等。
- 关系运算符：用于比较两个值，包括大于（>）、小于（<）、等于（==）、不等于（!=）、大于等于（>=）和小于等于（<=）。
- 逻辑运算符：用于执行逻辑操作，包括逻辑与（&&）、逻辑或（||）和逻辑非（!）。
- 位运算符：用于对二进制位进行操作，包括按位与（&）、按位或（|）、按位异或（^）、左移（<<）和右移（>>）。
- 自增自减运算符：用于将变量的值增加1（++）或减少1（–）。
- 条件运算符：也称为三元运算符，用于根据条件返回两个值中的一个，语法为：条件 ? 结果1 : 结果。
- 逗号运算符：用于将多个表达式组合在一起，依次计算每个表达式的值，并返回最后一个表达式的值。
- 特殊运算符：包括sizeof运算符，用于计算数据类型或变量的大小。
第六集 IO口的输入输出
- 什么是IO口，就是通用输入输出端口，也就是可读可写的端口，他可能是低电平或高电平，也可能是模拟量，这里暂时不讨论。
- 什么是高电平？答：接近于VCC电压的电压称作为高电平，低电平相反它更接近于GND也就是0V。
- 讲解了IO口的四种模式：
第七集 定时器中断
单片机的定时器中断是单片机系统中核心的外设功能之一，其重要性体现在它能打破单片机 “顺序执行指令” 的固有逻辑，让系统具备精准的时间管理、异步事件响应、资源高效利用的能力，是实现实时控制、多任务调度、精准时序操作的基础，没有定时器中断，单片机的大部分工业、嵌入式应用都会无法实现。
简单来说，单片机本身是按指令周期逐条执行程序的，若仅靠 “延时函数”（软件延时）实现时间相关操作，会占用 CPU 全部资源，且延时精度受指令执行、外部干扰影响；而定时器中断是由硬件定时器精准计时后主动触发的中断请求，CPU 响应后会暂停当前程序、执行中断服务函数，完成后再回到原程序继续运行，既保证了时间精度，又解放了 CPU。
- 讲解了配置寄存器的步骤，因为没有试验箱用自己的板子配置了下：
#include <stc8h.h>
#define led P54
void tim0_init (void)
{
TMOD&=0XF0;
AUXR|=0X80;
TH0=0;
TL0=0;
TR0=1; //打开定时器
ET0=1; //定时器开启中断
EA =1; //打开总中断
}
void tim0_service(void)interrupt 1 //定时器服务函数
{
static T0_count =0;
T0_count++;
if (T0_count==200)
{
led = ~led;
T0_count =0;
}
}
void IO_init (void) //GPIO口初始化
{
P5M0 =0X00;
P5M1 =0X00;
}
void main (void) //主函数
{
IO_init ();
tim0_init();
while (1)
{
}
}
效果如下：
第八集 定时器周期性调度任务
这个功能主要有定时器配合数组完成，第一步：初始化定时器，每次间隔一毫秒中断一次，在定时器服务函数里每次中断向数组里每个成员加一。第二步：在主函数里每个任务分别查询数组成员是否到达了定时值，然后执行该程序，最后清空数组成员自己写的代码：
#include <stc8h.h>
#define led1 P54
#define led2 P32
#define led3 P33
unsigned int time_delay[3]={0,0,0};
void tim0_init (void)
{
TMOD&=0XF0;
AUXR|=0X80;
TH0=0X77;
TL0=0x00;
TR0=1; //打开定时器
ET0=1; //定时器开启中断
EA =1; //打开总中断
}
void tim0_service(void)interrupt 1
{
unsigned char a ;
for (a=0;a<3;a++)
{
time_delay[a]++;
}
}
void IO_init (void)
{
P3M0 = 0X00; P3M1 = 0X00;
P5M0 = 0X00; P5M1 = 0X00;
}
void main (void)
{
IO_init ();
tim0_init();
while (1)
{
if (time_delay[0]>=100)
{
led1 = ~led1;
time_delay[0] = 0;
}
if (time_delay[1]>=200)
{
led2 = ~led2;
time_delay[1] = 0;
}
if (time_delay[2]>=300)
{
led3 = ~led3;
time_delay[2] = 0;
}
}
}
效果如下：
第九集 数码管
- 什么是数码管，就是将LED封装在一起可以做成显示任何颜色的数字或者符号的显示器件。
- 数码管的分类，数码管可以分为共阴极和共阳极两种。
- 数码管的驱动方式，数码管去动可以是静态扫描显示，也可以是动态扫描显示。
一位数码管

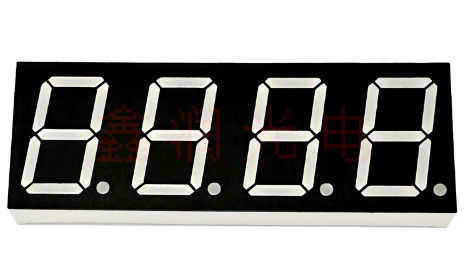

四位数码管

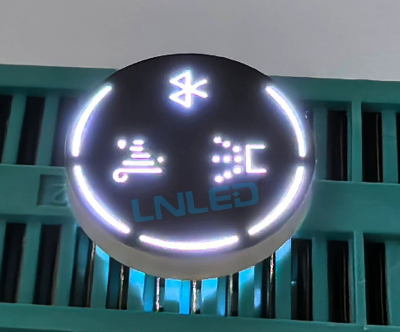

特殊符号数码管
数码管连接方式
编写程序前先进行取模，利用AiCube-ISP软件进行取模:

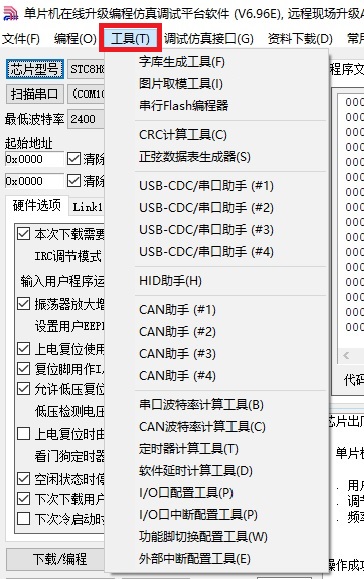

第一步：打开AiCube-ISP点击工具

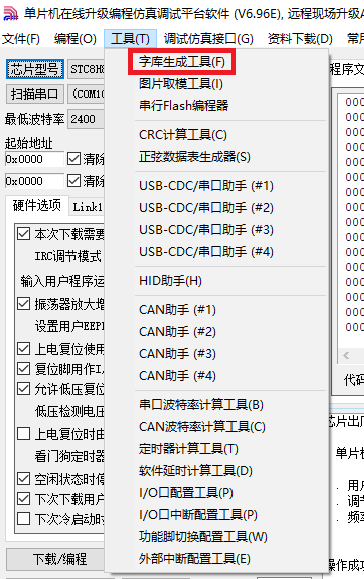

第二步：点击字库生成工具

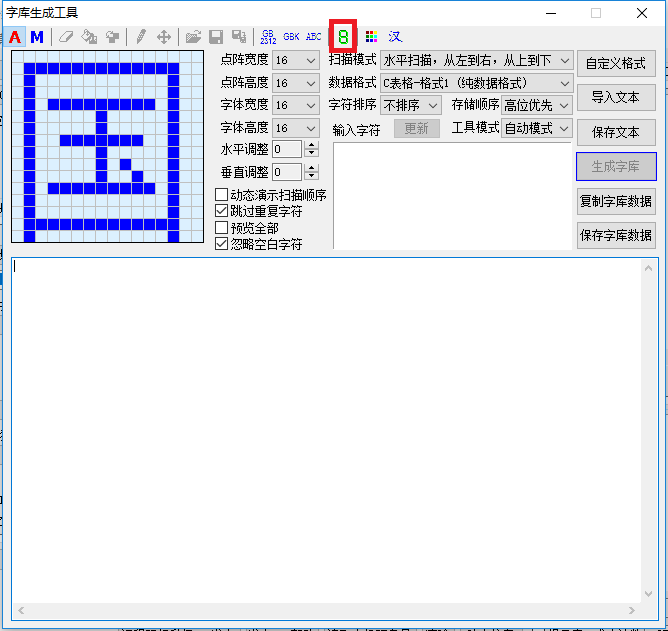

第三步：在弹出的窗口中点击像“8”的符号

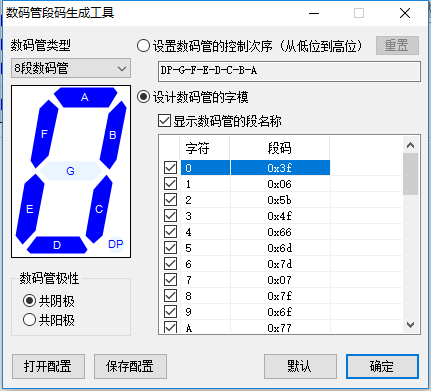

第四步：选择和自己数码管一样的参数进行取模。
我这里有个三位数码管就用它做实验，程序源码：
#include <stc8h.h>
unsigned int dsp_data =0;
unsigned char Loc [3]={1,2,3};
unsigned char Data[]=
{
0xC0, /*'0', 0*/
0xF9, /*'1', 1*/
0xA4, /*'2', 2*/
0xB0, /*'3', 3*/
0x99, /*'4', 4*/
0x92, /*'5', 5*/
0x82, /*'6', 6*/
0xF8, /*'7', 7*/
0x80, /*'8', 8*/
0x90, /*'9', 9*/
};
void delay (unsigned char a)
{
unsigned char b,i;
for (b=0;b<a;b++)
{
for (i=0;i<255;i++)
{}
}
}
void tim0_init (void)
{
TMOD&=0XF0;
AUXR|=0X80;
TH0=0X00;
TL0=0x00;
TR0=1; //打开定时器
ET0=1; //定时器开启中断
EA =1; //打开总中断
}
void tim0_service(void)interrupt 1
{
static unsigned char a =0;
a++;
if (a==100)
{
a=0;
dsp_data++;
if (dsp_data==1000)
dsp_data =0;
}
}
void IO_init (void)
{
P5M0 = 0X00;
P5M1 = 0X00;
P3M0 = 0X38;
P3M1 = 0X00;
P1M0 = 0X00;
P1M1 = 0X00;
}
void display(unsigned int number)
{
unsigned char *p,i;
Loc[0] = number/100;
Loc[1] = number%100/10;
Loc[2] = number%10;
P3 = 0X08;
p = Loc;
for (i=0;i<3;i++)
{
P1 = Data[*p];
if (P12) //因为没有P1.2用P5.4代替
P54 = 1;
else
P54 = 0;
delay(10);
P1 = 0; //防鬼影
P3 <<= 1;
p++;
}
}
void main (void)
{
IO_init ();
tim0_init();
while (1)
{
display(dsp_data);
}
}

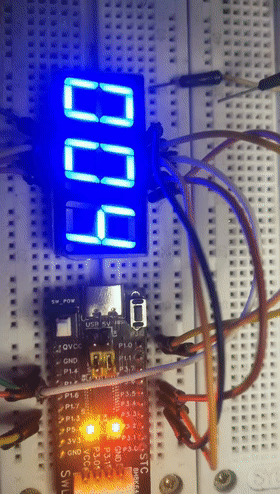

实验现象，通过定时器不停的加数，让数码管做动态扫描显示效果如下：
