8H8K64U驱动OLED12864显示日历时钟与温度参考程序@开天斧

飞***

    之前有几位朋友说需要个基于8H8K64U开天斧开发板编写的类似万年历的功能，于是本人就参考了本网几个经典代码，拼凑成了今天发出的这个代码。代码未能优化，请高手勿喷。发出来可供大家参考，比如自行修改加入DS3231、DS18B20之类。这里要感谢STC提供的开天斧、实验箱演示例程。

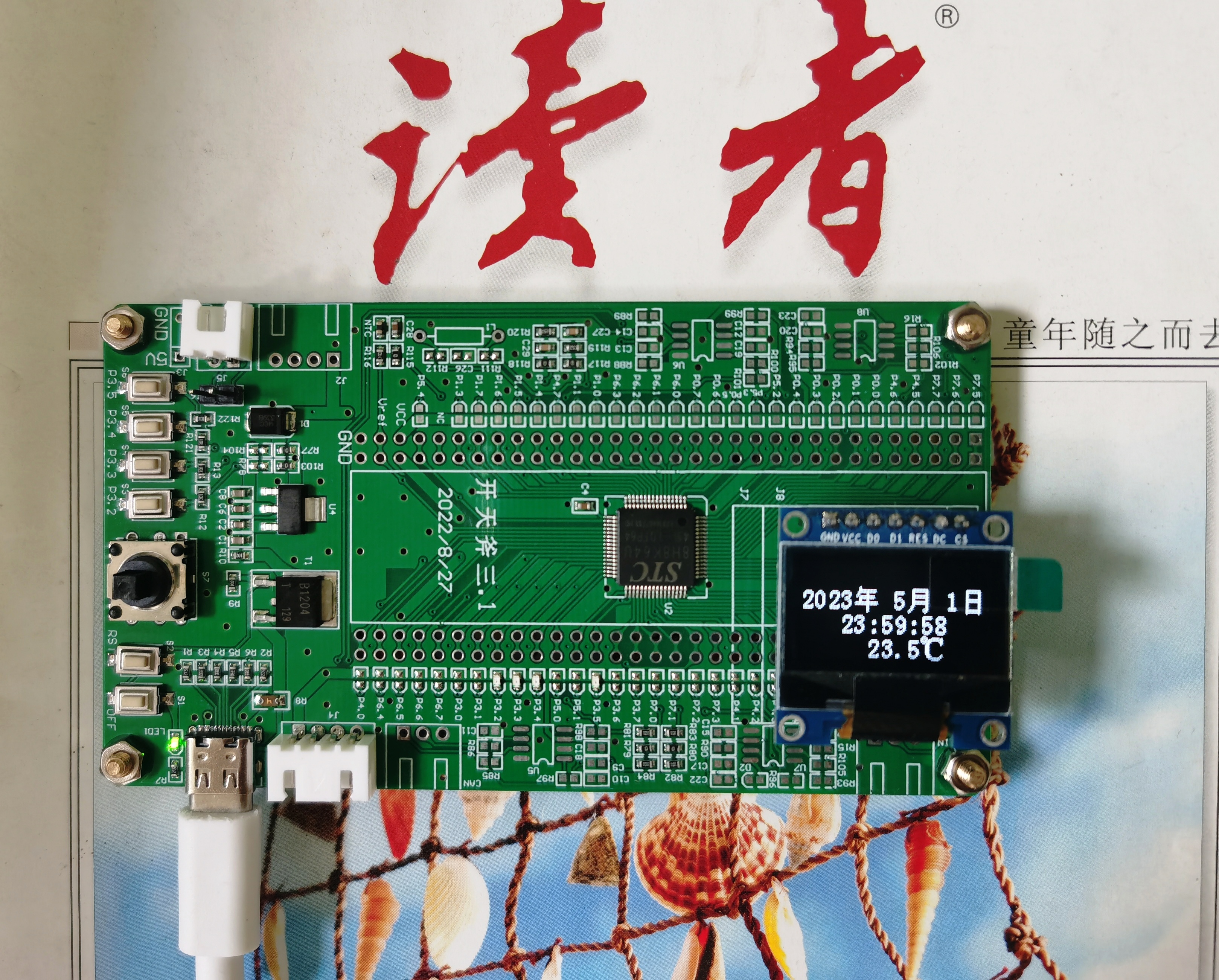

    硬件组成：STC8H8K开天斧3，板载4个独立按键，板子上部的OLED屏接口，接插单色OLED 128*64(默认SPI)，板载NTC（使用1%精度的MF52 10K@25度的NTC），单片机自带RTC实时时钟。
    实现功能：基于STC8H8K64U为主控芯片的开天斧3开发板，读写芯片内部集成的RTC获取日期和时间；通过NTC获取周围温度，由对应ADC口读取对应电压值并转换成温度数据。由于RTC相关寄存器位于XFR中, 读RTC之前需使能XFR访问。OLED显示日期时间(年月日 小时:分钟:秒), 显示温度(支持负温)，分辨率0.1度。按键用于调节时间, 只支持单键按下, 支持长按快速调节。P3.5: 小时+，P3.4: 小时-，P3.3: 分钟+，P3.2: 分钟-。闹钟到时间会在0点(可自行修改)自动显示“Alarm!”。下载时选择时钟24MHZ。



内部RTC时钟与NTC读温度.rar (28.13 KB, 下载次数: 653)

2023-5-13 10:08 上传

点击文件名下载附件

    文件说明：
isr.asm        汇编用于RTC中断向量(入口地址)，借用保留中断号13使用RTC中断。
RTC.c        主程序
bmp.h        包含图片数据
oledfont.h        字模数据
STC8H.h        定义STC8H系列单片机的特殊功能寄存器
RTC.hex        编译后的固件，可直接烧录
RTC_NTC.uvproj        KEIL工程文件

    OLED的显存存放格式：
[0]0 1 2 3 ... 127
[1]0 1 2 3 ... 127
[2]0 1 2 3 ... 127
[3]0 1 2 3 ... 127
[4]0 1 2 3 ... 127
[5]0 1 2 3 ... 127
[6]0 1 2 3 ... 127
[7]0 1 2 3 ... 127

    OLED的汉字字模数据由“字模3”生成，设置为纵向取模,字节倒序, 小四字体。也可由免费的"PCtoLCD"点阵取模软件生成。这里用到的半角字符8*16大小，每个半角字符占两行，占8列。每个全角汉字(16*16)占两行，占16列。图片由Image2LCD v3.2软件生成，取模设置: “数据水平, 字节垂直,单色,128x64, 字节内像素数据反序, 自左向右, 自顶向底扫描, 低位在前, 颜色反转”。
    STC8H8K开天斧、128x64 OLED屏可在程序注释中的本人店铺地址购买。顺便提一下，屏幕的7PIN接插件、五向开关和板子固定脚均为基于原版上另外加入。

神***

经常有爱好者问，图中的OLED12864屏到哪买，TFT屏到哪买，
因为好多爱好者从贸易商处买回来的屏，不能用，浪费了大量的时间
我们经常买的淘宝店是：
https://KCER001.taobao.com
这个淘宝店的好处是，他们的屏他们都亲自测试过，买过来直接能用，不会浪费你时间
关键他是淘宝店主中，懂技术的淘宝店主，
他卖的屏都是他用过的能用的屏，还有完善的屏的配套程序


这个懂技术的淘宝店主，买了很多
【STC32G12K128实验箱V9.6版】 回去测试了所有功能，大家可以去他的淘宝店淘宝
【STC8H8K64U实验箱V9.6版】回去测试了所有功能，大家可以去他的淘宝店淘宝
【老梁开源示波器】 回去测试了所有功能，大家可以去他的淘宝店淘宝
【开天斧-STC8H8K64U核心功能实验板】回去测试了所有功能，大家可以去他的淘宝店淘宝
【屠龙刀-STC32G12K128核心功能实验板】回去测试了所有功能，大家可以去他的淘宝店淘宝

芯***

感谢楼主的分享，奥利给！

飞***

感谢大家的支持与推荐！

神***

老梁示波器用的 TFT480320的屏，实验箱用的 TFT320240的屏的图片搞几个靓照上来

zx***

飞哥，如果是使用I2C接口，要修改哪些地方呢？我现在手上只有I2C接口的OLED12864.

飞***

zx*** 发表于 2023-6-20 10:49
飞哥，如果是使用I2C接口，要修改哪些地方呢？我现在手上只有I2C接口的OLED12864. ...

如果你手头的是4PIN插针的OLED屏幕，那还是换一个SPI的吧。整个电路改动大得去了。反之容易改一点。

小涵***

同样只有I2C接口的OLED12864

jackf***

感谢楼主的分享

so***

估计要使用外部32.768不然内部时间会差很多吧。
