PWM互补输出疑问！

xft***

各位老大！
芯片STC8H3K64S2，PWMA设置为PWM模式1，P33，P34输出互补波形。

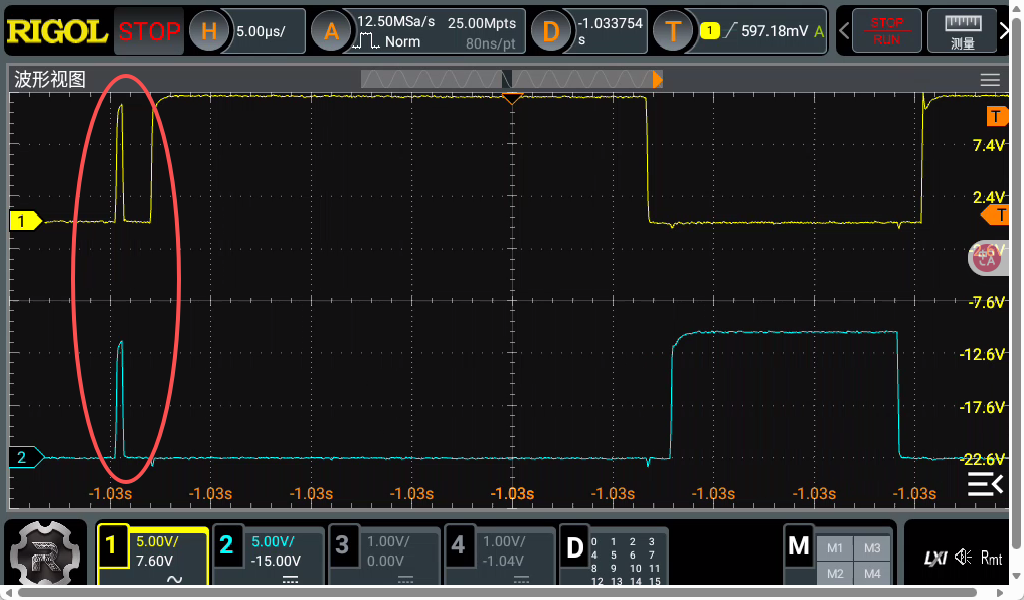

在上电启动瞬间2个互补引脚都会输出大概300ns的高电平，mos管击穿，如何避免？

 P_SW2 |= 0x80;

        P3M0 |= 0x18;
        P3M1 &= ~0x18;                          //PWM引脚设置 P33，P34


        PWMA_PS |= 0xc0;                        //PWM4: 输出引脚 PWM4P(P3.4), PWM4N(P3.3)
        PWMA_ENO |= 0xc0;                        //启用PWM4输出

        PWMA_PSCRH = 0x00;                         //预分频寄存器
        PWMA_PSCRL= 0x00;
        PWMA_DTR = 0x30;                         //死区时间配置

        PWMA_CCMR4 =0x68;                         //设置通道4为PWM模式
        PWMA_CCER2 = 0x50;                         //配置通道输出使能和极性

        PWMA_ARRH = 0x03;                         //设置PWM频率
        PWMA_ARRL = 0xE8;

        PWMA_CCR4H = 0x01;                         //设置PWM占空比
        PWMA_CCR4L = 0xF4;

        PWMA_BKR= 0x80;                         //主输出使能 相当于总开关
//        PWMA_IER = 0x02;                         //使能中断
        PWMA_CR1 = 0x01;                         //使能计数器
复制代码

Debu***

IO加上下拉电阻，拉到禁用的电平
IO初始化先设置电平为禁用的电平，再设置为推挽模式
MOS加上下拉电阻，拉到禁用的电平，也就是GS极之间接电阻

lcws***

P3M0赋值之前，先对P33、P34赋值0。

王***

默认I/O输出为高阻，需要对下管加一个下拉电阻（NMOS），上管可加上拉电阻或者不加，因为只要保证下管不导通，上管导通也无所谓的。
然后就是在设置I/O口模式前，首先对P33和P34赋值确定的电平，然后再改动I/O模式进行输出生效，此时外部的上拉/下拉电阻就是失效的了，因为已经由单片机接管
然后才是PWM配置互补，并且打开输出。
