电压兼容问题

c51*** · 发表于 2023-5-11 17:58:22

请教个问题，用stc8H系列，我的cpu是5v供电，和外围芯片（3.3v供电）进行spi通讯，之间串电阻是否可行，或有什么其它好办法

kk*** · 发表于 2023-5-11 18:16:12

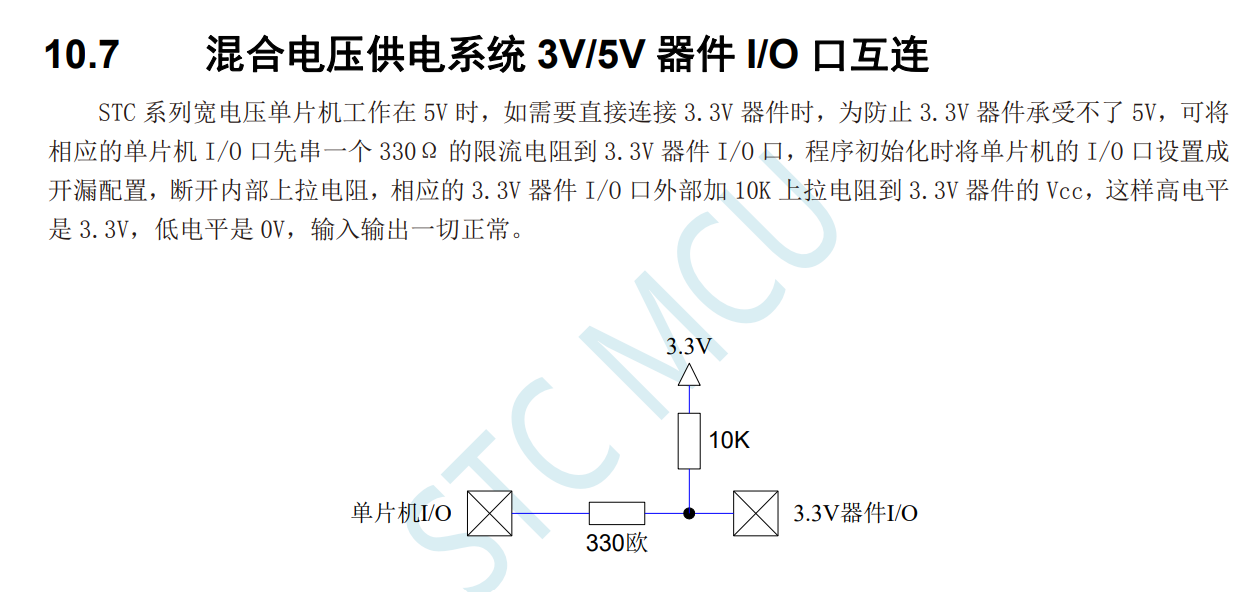

手册上有提供电路参考

Screenshot 2023-05-11 181516.png

c51*** · 发表于 2023-5-18 00:34:42

好的，谢谢

梁*** · 发表于 2023-5-18 10:30:23

可以如楼上的电路，IO设置开漏，加上拉电阻到3.3V，但是要注意，从低电平到高电平是依靠电阻上拉提供，速度可能不高，而SPI高达10MHz时，可能会异常，此时要减小上拉电阻，示波器实测上升速度。

c51*** · 发表于 2023-5-18 11:11:09

如果此上拉电阻，直接用成4.7k（非10k），是否有弊端，还是说普通速度下，建议10k较好。

神*** · 发表于 2023-5-18 11:27:21

10K 好，耗电少

梁*** · 发表于 2023-5-19 17:49:40

c51*** 发表于 2023-5-18 11:11
如果此上拉电阻，直接用成4.7k（非10k），是否有弊端，还是说普通速度下，建议10k较好。 ...

这个根据速度来的，IO开漏，10K的上拉，速度会比较慢，示波器实测下上升沿，然后留多点余量，比如实测上升沿时间为0.5us，则SPI速度不要超过1MHz。

c51*** · 发表于 2023-5-20 18:23:43

另外，看手册电压范围1.7V-5.5V,是否5v电压供电最好，如果用3.3v给stc单片机供电，比如stc8h系列，对usb通讯是否有影响（电脑usb是5v电压）
