STC32G预分频问题

lly***

版主你好，我使用手册练习时，PWMA_PSCRH和PWMA_PSCRL可以单独进行设置，但是从官网下载的例程却不知该怎么设置了？请帮忙指点，比如我需要设置频率50Hz，应该怎么操作？

一轮***

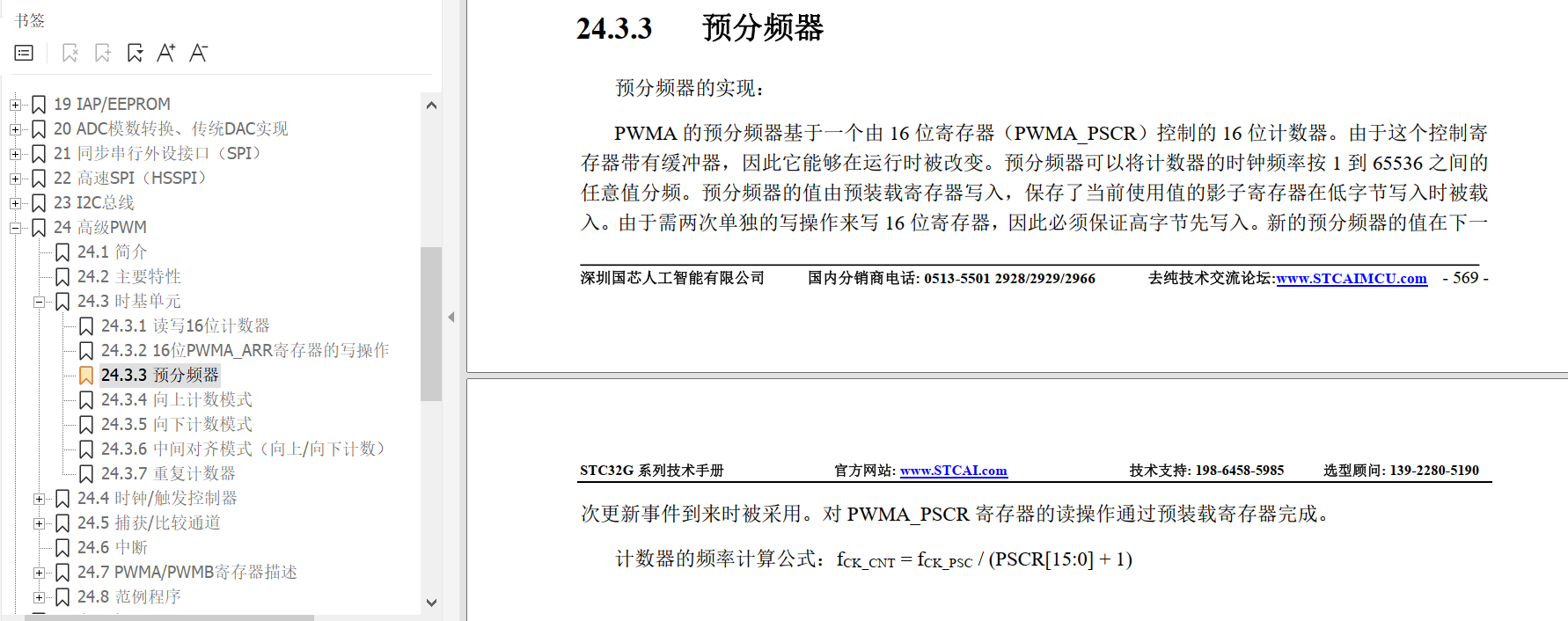

您好，可以参考下我们STC32G数据手册，预分频器章节

梁***

你要50Hz，设置不了那么低的，PWM时钟 = fosc/PSCR.
假设主频6MHz，则最低频率=6000000/65536=91.5Hz。

PWMA_PSCRH = 0xff;                // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
PWMA_PSCRL = 0xff;


请下载例子：

STC32G-高级PWM范例程序下载
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=1778
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)

电子DI***

驱动舵机, STC8H8K64U高级PWM, STC驱动教程系列
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=885
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)

8h和32g类似的，你看下这个帖子就好了

lly***

版主你好，我说的50Hz是PWM输出的频率，预分频我想设置成240分频，这种模块化的程序我没找到设置点？这种格式的我应该改哪里？

lly***

梁*** 发表于 2023-5-11 17:13
你要50Hz，设置不了那么低的，PWM时钟 = fosc/PSCR.
假设主频6MHz，则最低频率=6000000/65536=91.5Hz。

PWM频率由SYSclk/((PSCR+1)*(AAR+1))组成，我其实想问的是官方库函数里PWMA_PSCRH 在哪里修改或设定值？我没搞明白宏定义里#define PWMA_Prescaler(n)  PWMA_PSCR = n  怎么设定值？

lly***

版主你好，我想请问如果我使用官方的例程如何修改预分频？我使用手册和“驱动舵机, STC8H8K64U高级PWM, STC驱动教程系列”方法已经可以正常驱动舵机，但是我想搞清楚官方的例程是怎么修改预分频的？使用官方的例程很方便，使用哪个功能简单设置一下就可以了，但是PWM的例程，预分频的设置我找到的相关的就这个#define PWMA_Prescaler(n)  PWMA_PSCR = n  我没搞懂，能否给讲讲？比如“18-高级PWM5-PWM6-PWM7-PWM8输出测试程序”这个例程，我怎么改预分频？我这业余水平，问题可能有点低级，还请耐心指导哦，谢了！

电子DI***

lly*** 发表于 2023-5-11 21:33
PWM频率由SYSclk/((PSCR+1)*(AAR+1))组成，我其实想问的是官方库函数里PWMA_PSCRH 在哪里修改或设定值？ ...

PWM频率由SYSclk/((PSCR+1)*(AAR+1))组成，我其实想问的是官方库函数里PWMA_PSCRH 在哪里修改或设定值？我没搞明白宏定义里#define PWMA_Prescaler(n)  PWMA_PSCR = n  怎么设定值？

----------SYSclk/((PSCR+1)*(AAR+1))公式里PSCR就是你需要的分频系数。在使能PWM开启之前，调用PWMA_Prescaler(分频系数);就可以了

lly***

收到，感谢指导，但是好像设置不了太低的频率？我再试试吧
