STC32G144K246迷你测控开发板直插面包板直驱RGB屏

[复制链接]
已绑定手机

4

主题

5

回帖

192

积分

注册会员

积分
192
发表于 2026-1-6 12:35:36 | 显示全部楼层 |阅读模式
本项目是基于STC32G144K246单片机的迷你测控开发板,它具有
板载按键和LED灯控制、
3.3V和5V电压切换和输出、
RGB40PIN屏幕接口、
板载Nor-Flash读写和GPIO引出等功能,
排针可直插面包板;
Type-C端口实现USB供电,下载和通信。
项目功能
本项目实现具体功能如下:
1.开发板引出的GPIO适配向下直插面包板,也可向上插排线使用;
2.板载Nor-Flash闪存芯片,可用于读写屏幕显示素材和测控数据;
3.开发板板载自带三个轻触按键和三个LED显示灯用于测控和显示状态;
4.开发板已包含LCD屏幕驱动电路,支持40PIN-RGB888无显存屏幕直接驱动显示;
5.Type-C端口用于开发板各元器件供电,程序烧录下载和与上位机通信;
6.自带+3.3V和+5V电平切换选择开关和双电压器件供电排针端口;
7.板载电源指示灯和一键下载按键进入HID-USB Wirter模式进行烧录程序;

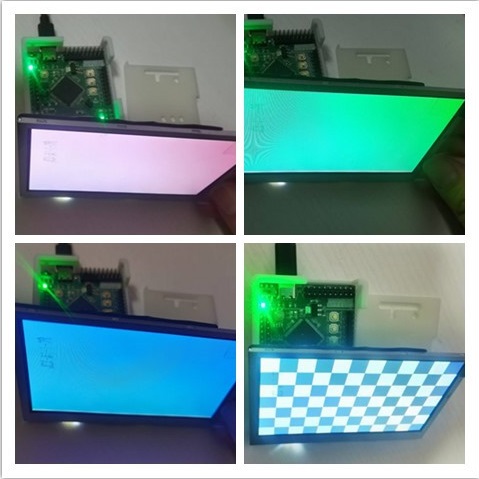

屏幕测试.jpg 微信图片_20260105012455.jpg




学以致用,理实交融。专注于测控软硬件...
