开源STC32G144K246-LQFP100倚天剑开发板，已验证

猪头***

描述
本项目参加了基于STC32G144K246-LQFP100开源创意电子设计大赛更新：

-------------------------------------------------------

2026/1/6   增加PWM呼吸灯和I2C驱动OLED例程

2026/1/4   修改EN按键导致5V短路的问题

2026/1/3   增加P3.2按键，实现USB下载

-------------------------------------------------------

立创开源广场项目地址：STC倚天剑开发板STC32G144K246-LQFP100 - 立创开源硬件平台

---

一、项目介绍

本项目基于STC最新款车规级STC32G144K246-LQFP100芯片设计的开发板，把一些后期不方便接线的设备直接集成到开发版，并引出了绝大部分的IO口。

1. 【倚天剑】STC32G144K246-LQFP100开发板介绍

引脚功能图：

• 设计灵感
  设计灵感来源于立创梁山派的布局以及STC官方实验箱的相关电路。
• 产品优势



• 功能完善、烧录简单，支持USB-C和USB-LinK；
• 另外单独引出了一路I2C和串口，方便调试
• 板载LED、TF卡槽、flash芯片，方便后期验证方案，优化接线。


• 产品特点


• 开发板长约70mm、宽约45mm；
• 采用四层板设计，中间两层为内电层，分别布置5V/3V3和GND，方便布线；
• 处板载功能占用的端口，几乎引出所有IO口；
• 外接低速32.768kHz晶振；
• TYPEC接口供电，板载降压电路，MCU3.3V电压供电；
• 三个按键、一个降压芯片使能按键EN，按下断开MCU 3.3V供电，另一个是单片机RST，P3.2按键方便下载；
• 板载四个LED灯，供阳极，单独设置一个IO口使能；
• 板载一个TF卡槽，一个Flash芯片，扩展存储；
• 保留了官方掉电检测的实验电路；
• 设计了一个通过10K电位器验证ADC的电路；
• 板载CD431基准电压。


---

2. 开发板介绍

因为四层板彩色丝印属于冷门方案，所以打算复刻的兄弟可以选择工程里的标准丝印PCB打样，也可以把彩色丝印重新布线改为两层板。

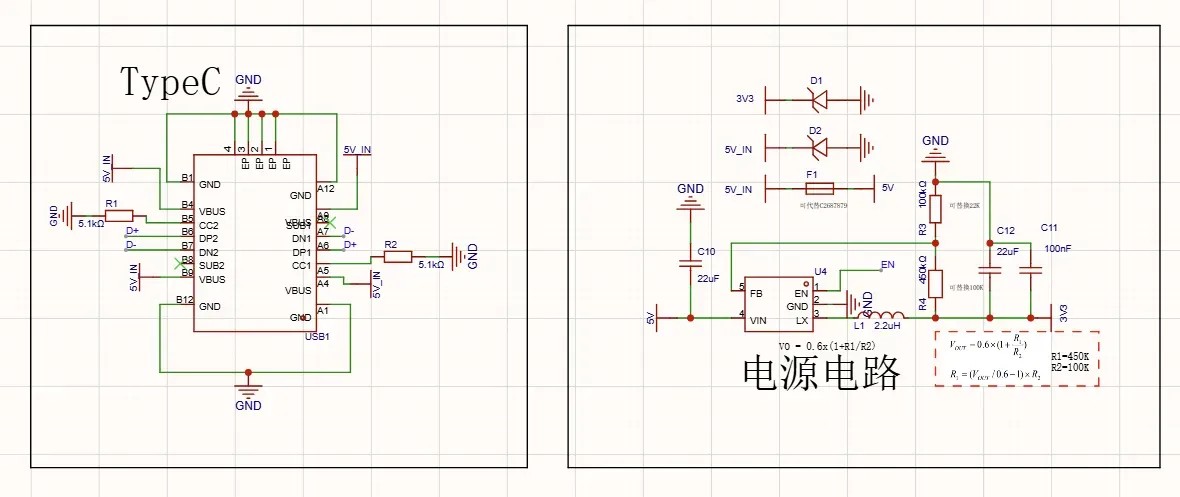

二、主要电路的硬件实现（原理图说明）2.1 电源电路

• 采用 TYPEC接口进行5V供电，TMI3411进行3.3V稳压。
• CC1和CC2焊接5.1k下拉电阻，用来识别双头TYPEC。
• TMI3411使能引脚引出按键。


2.2 串口下载电路

• 除了TYPEC接口以外还单独引出了P3.0  P3.1供USB-LINK下载
• 单独引出P1.0  P1.1 方便串口调试


2.3 基准电压电路

• 通过外部基准电压，保证ADC的测量精度


2.4 外部存储

• 外置flash和TF卡，扩展存储


2.5 掉电检测和ADC电路

• 保留官方实验箱的掉电检测电路
• 板载一路10K电位器电路，方便实验


2.6 LED

• 板载四个LED灯，供阳极。通过P5.2控制Q1使能


2.7 按键

• 按键EN控制3.3V使能，按下断开供电
• 按键RST接单片机P5.4，按下接地


2.8 I2C

• 单独引出一路I2C接口，方便接I2C协议的各种模块


三、实验效果

1.流水灯

2.PWM呼吸灯

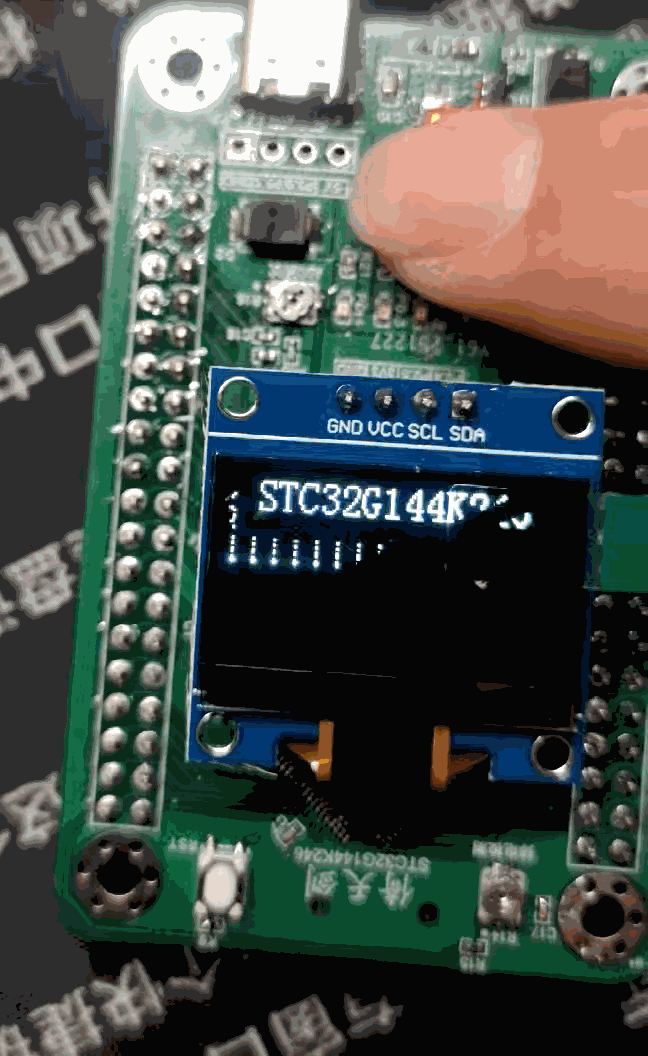

3.I2C驱动OLED屏幕

4.未完待续

例程 开发板例程STC32G144K246.rar (1.26 MB, 下载次数: 10)

2026-1-6 22:09 上传

点击文件名下载附件

我心***

立创开源广场项目地址打开看不到项目。

神***

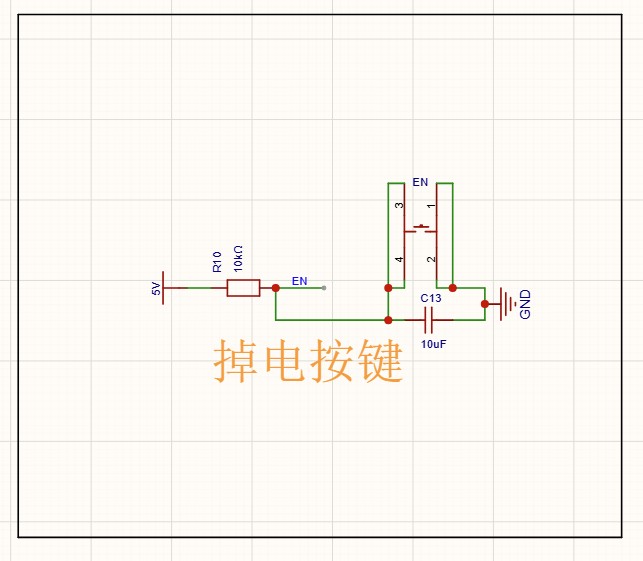

下面这个 按键原理图画的有 疑问，
按下，5V和GND短路，想烧 5V电源 ？





==============================

参考：

wangxi***

P5.4悬空到底是高电平还是低电平？

猪头***

神*** 发表于 2026-1-3 22:36
下面这个 按键原理图画的有 疑问，
按下，5V和GND短路，想烧 5V电源 ？

感谢提醒，布线错误，已经修改

猪头***

wangxi*** 发表于 2026-1-4 09:20
P5.4悬空到底是高电平还是低电平？

内部上拉，悬空等于高电平

猪头***

我心*** 发表于 2026-1-3 22:25
立创开源广场项目地址打开看不到项目。

昨天放假，那边审核的管理没上班
