国二，使用AI8051U芯片为主控获得全国大学生电子设计竞赛国家二等奖（

Yuu***

浙江科技大学简易瞄准装置

本作品设计并制作了一个简易自行瞄准装置。系统由循迹小车与多角度云台组成，集成了灰度传感器，视觉模块，驱动模块等，实现了赛题要求的循迹与自动瞄准功能。瞄准装置以AI8051U单片机为核心，通过获得目标在世界坐标系下的坐标，控制二维云台瞄准目标并控制紫外线开关实现自动打靶功能，测试结果表明，能在要求时间范围内精确完成任务指标。

1. 系统设计思路

本瞄准模块以AI8051U为控制核心，通过将摄像头检测圆形标靶将圆心坐标与画幅中央坐标做差分解，计算输出再控制二维云台将激光笔面瞄准靶心，同时返回激光坐标进行反馈是指形成一个完整闭环系统。通过将摄像头获取的靶心与摄像头画幅中心进行横向与纵向的分解，将误差x，y分别通过串口传给AI8051U，由其解算并发送脉冲驱动步进电机二位云台，实现瞄准功能。

瞄准模块流程图

2. 系统电路设计

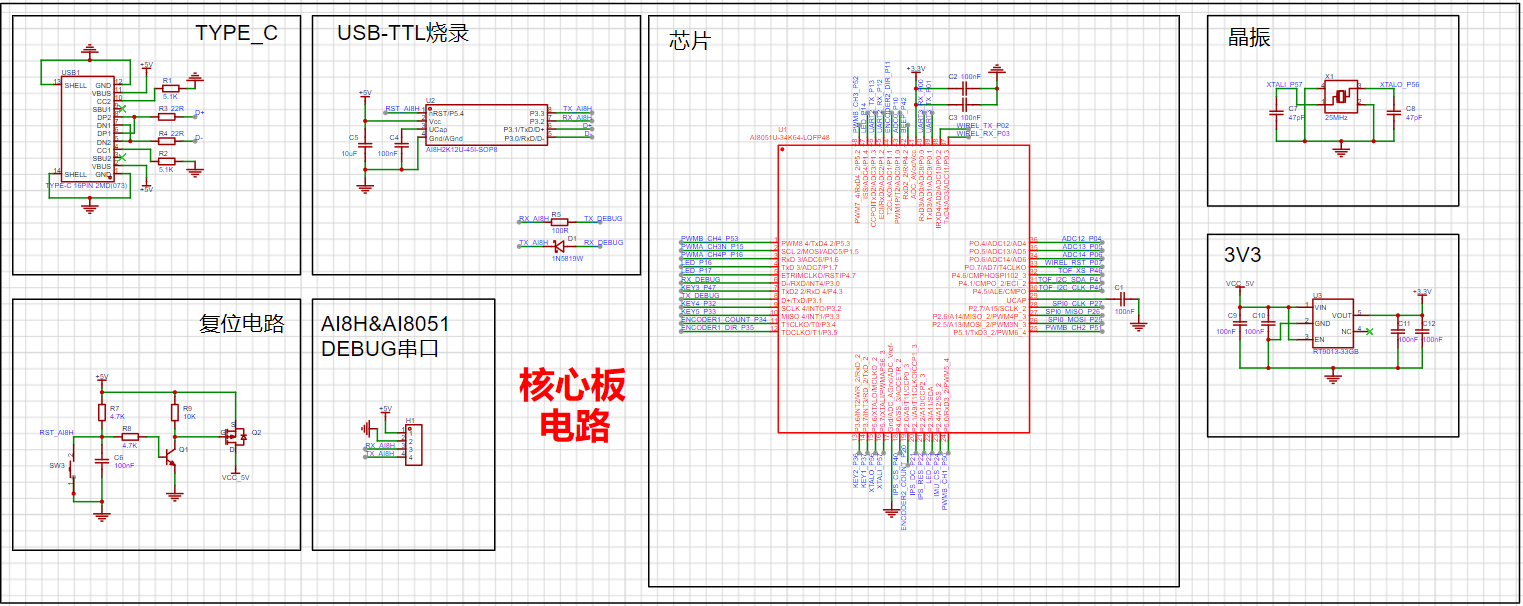

核心电路设计

外围电路设计

3. 系统方案测验

• 测试环境：行驶场地采用白色哑光喷绘布制作，行驶赛道无标记，环境光线均匀，与赛题要求一致。

• 测试仪器：示波器、万用表、频谱仪、秒表、卷尺、笔记本电脑、摄像头等。

• 测试方法：1. 循迹性能测试：将小车置于赛道起点，启动后观察其循迹能力，记录通过指定路线所用时间和偏离轨迹次数。

2. 自动瞄准测试：在不同角度和距离下，测试云台对目标色块的自动识别与瞄准能力，记录识别成功率和响应时间。

3. 抗干扰能力测试：在不同光照、背景和噪声干扰下，测试系统的稳定性和鲁棒性。

4. 模块功能测试：分别对传感器、驱动、通信等模块进行单独测试，确保各模块功能正常。

5. 数据记录：关键数据用笔记本电脑和仪器实时记录，便于后续分析。

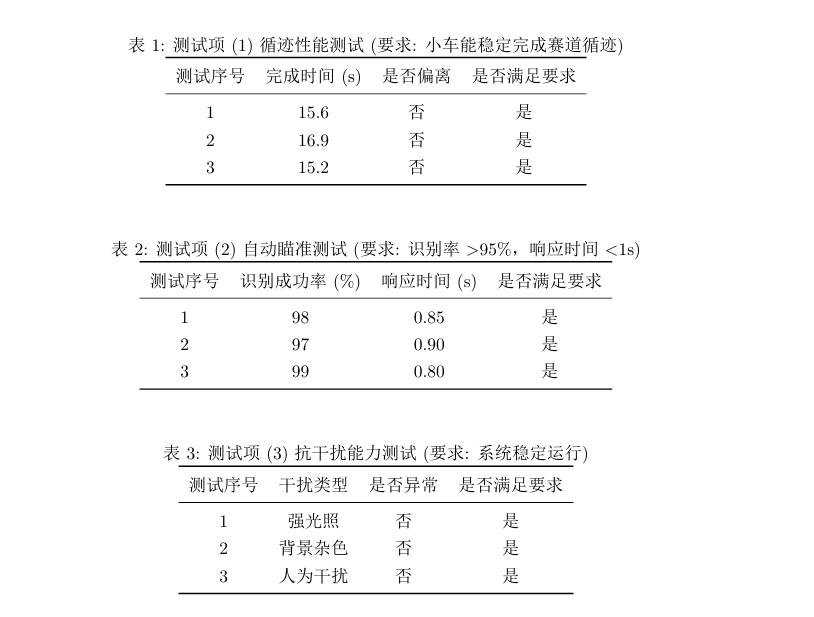

4. 系统方案测验结果

依据上表显示该装置具备了循迹的能力，且具有自动瞄准的功能

5. 系统方案测验结果分析

1. 传感器噪声与漂移：传感器在长时间运行后可能出现零点漂移或噪声干扰，影响姿态估算和循迹精度。改进方法：采用高精度传感器，增加滤波算法，定期校准。

2. 光照变化影响视觉识别：环境光照变化大时，色块识别准确率下降。改进方法：优化图像预处理算法，增加自适应阈值。

3. 步进电机丢步：云台高速运动时步进电机可能丢步，导致瞄准误差。改进方法：合理设置加减速曲线，选用闭环步进电机或加装编码器反馈

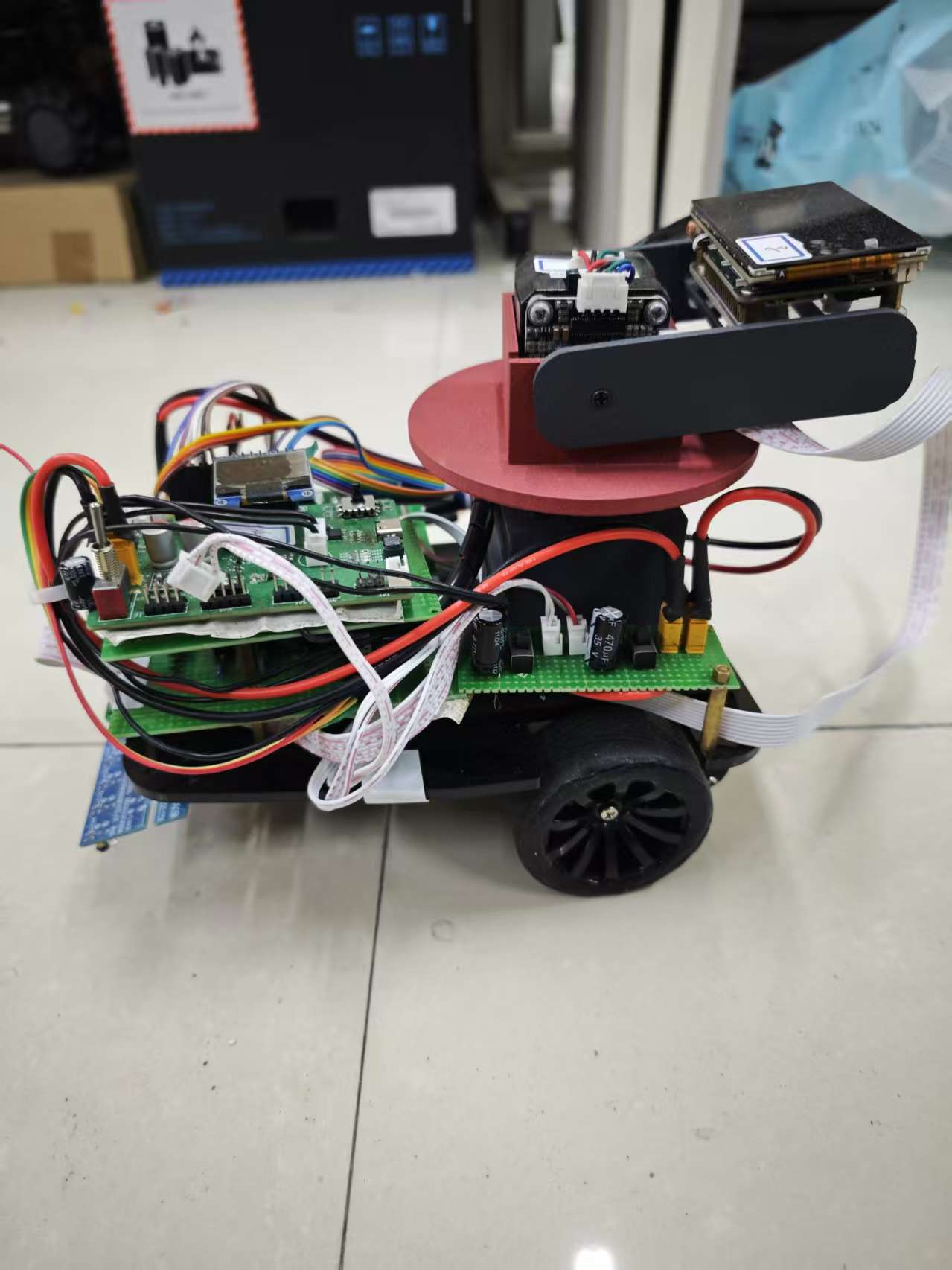

设计作品照片

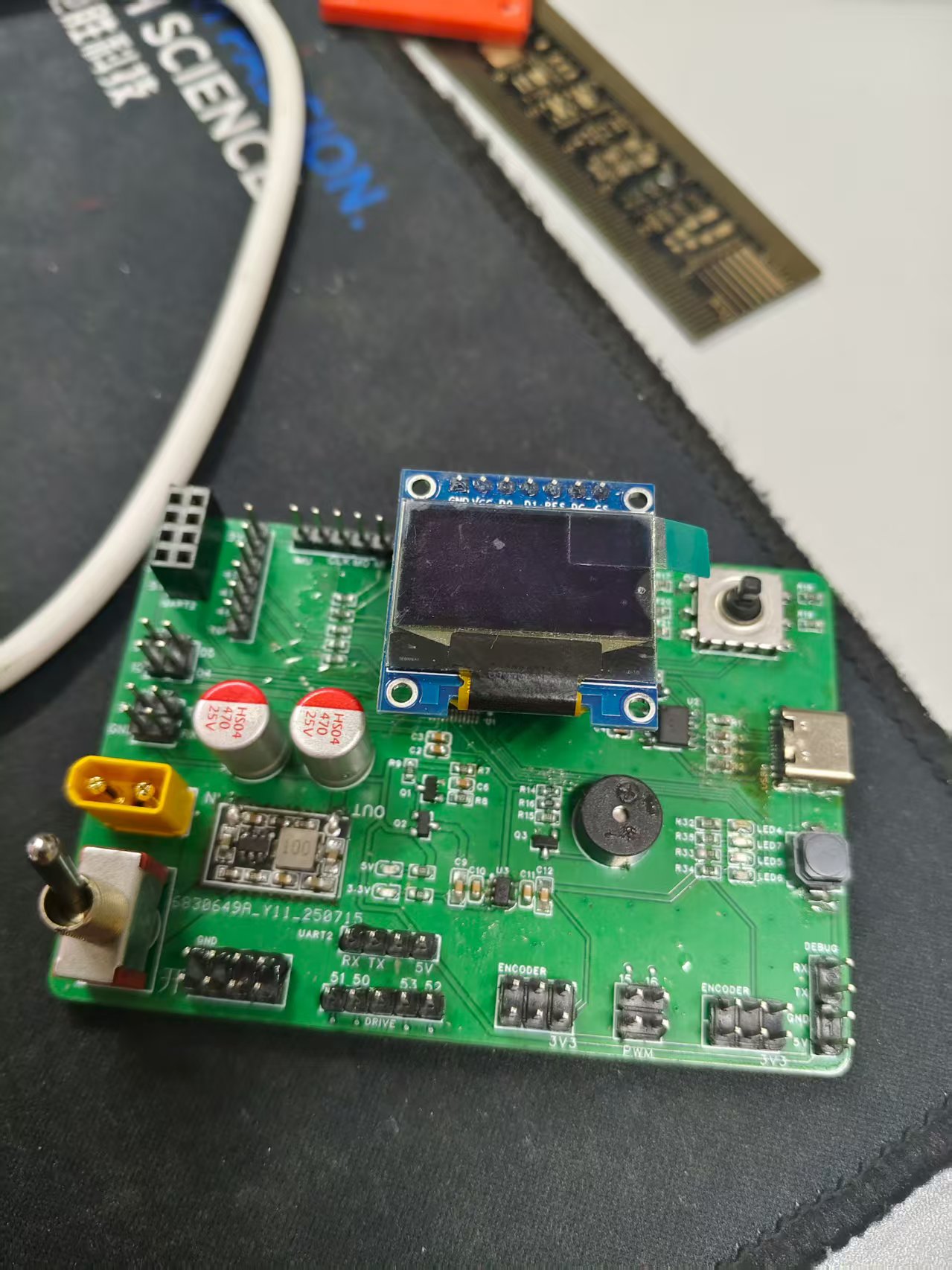

AI8051U核心主板照片

1.主程序模块代码

void main()

{

    clock_init(SYSTEM_CLOCK_40M);               // 务必保留

    debug_init();                               // 务必保留

    system_delay_init();

    interrupt_global_disable();

    Laser_Init();                     // 激光器初始化

    Beep_Init();                        // 蜂鸣器初始化

    Beep_On();                        // 蜂鸣器打开

    pit_ms_init(TIM0_PIT,1);

    pit_us_init(TIM1_PIT, 100);

    IP &= ~(1 << 3);   // 将 IP 寄存器的 B3 清零

    IPH &= ~(1 << 3);  // 将 IPH 寄存器的 B3 清零

    // 此处编写用户代码 例如外设初始化代码等

    Key_Init();

    ZDT_Motor_Init();

    gyroscope_init();

    Init_OLED();                            // 初始化OLED

    Menu_init();

    PID_Param_Init(); // PID参数初始化

    MyUart_Init();

    Servo_Init();

    Beep_Off();             // 蜂鸣器关闭

    interrupt_global_enable();

    while(1)

    {

        uint8 i = 0;

        if(FLAG.T_1ms == 1) // 1ms

        {

            FLAG.T_1ms = 0; // 清除标志位

        }

        if(FLAG.T_2ms == 1)

        {

            FLAG.T_2ms = 0;

            Menu_Key_Event(); // 扫描按键

        }

        if(FLAG.T_10ms == 1)

        {

            Update_GyroData();

            FLAG.T_10ms = 0;

            Problem_Process();

            Gimbal_Ctrl();

        }

        if(FLAG.T_50ms)

        {

            FLAG.T_50ms = 0; // 清除标志位

            Menu_Display();

            K230_Update(); // 更新K230数据

        }

        if(FLAG.T_100ms)

        {

            FLAG.T_100ms = 0; // 清除标志位

            if(sys_status.gimbal_status == open_status)

                sys_status.start_time_ms+=100;

            else

                sys_status.start_time_ms = 0; // 如果云台状态为关闭，则清除启动时间

        }

        if(FLAG.T_200ms)

        {

            FLAG.T_200ms = 0; // 清除标志位

        }

    Data_Receive();     // 此处编写需要循环执行的代码

    }

}

2.k230串口通讯代码

MY_UART_T my_uart = {0}; // 定义 MY_UART_T 结构体实例

MY_UART_VARIABLE_T my_uart_variable[NUM_LEN] = {

    {"DONOTHING"},

    {"Test1"},

    {"Test"},

    {"B_x" },

    {"B_y" },

    {"C_x" },

    {"C_y" },

    {"X_Step" },

    {"Y_Step" },

    {"stable" },

}; // 定义 MY_UART_VARIABLE_T 结构体实例

#define UART_PACKET_MAX_LEN 6128

// 查找FIFO中第一个'$'的位置，返回下标（0为第一个字节），未找到返回-1

int fifo_find_dollar(fifo_struct *fifo)

{

    uint32 used = fifo_used(fifo);

    uint8 tmp;

    uint32 i = 0;

    for(i = 0; i < used; i++)

    {

        // 只读不取出

        uint32 idx = (fifo->end + i) % fifo->max;

        switch(fifo->type)

        {

            case FIFO_DATA_8BIT:

                tmp = ((uint8*)fifo->buffer)[idx];

                break;

            default:

                return -1;

        }

        if(tmp == '$') return i;

    }

    return -1;

}

// 每次调用只取出一个完整包（含$），返回实际长度（含$），未找到返回0

uint32 fifo_read_one_packet(fifo_struct *fifo, uint8 *out_buf, uint32 buf_size)

{

    int pos = fifo_find_dollar(fifo);

    uint32 len = 0;

    if(pos < 0) return 0; // 没有完整包

    len = pos + 1;

    if(len > buf_size) len = buf_size; // 防止溢出

    fifo_read_buffer(fifo, out_buf, &len, FIFO_READ_AND_CLEAN);

    return len;

}

void uart_rx_interrupt_handler (uint8 dat)

{

//    get_data = uart_read_byte(UART_INDEX);                                      // 接收数据 while 等待式 不建议在中断使用

    uart_query_byte(MY_UART, &dat); // 查询式接收

    fifo_write_buffer(&my_uart.uart_data_fifo, &dat, 1); // 写入FIFO

}

void MyUart_Init(void)

{

    uart_init(MY_UART, MY_UART_BAUDRATE, MY_UART_TX_PIN, MY_UART_RX_PIN); // 初始化 UART 模块与引脚

    fifo_init(&my_uart.uart_data_fifo, FIFO_DATA_8BIT, my_uart.uart_get_data, 128);              // 初始化 fifo 挂载缓冲区

    uart_init(MY_UART, MY_UART_BAUDRATE, MY_UART_TX_PIN, MY_UART_RX_PIN);             // 初始化编码器模块与引脚 正交解码编码器模式

    // UART1的中断优先级不能设置，为最低优先级值0

    // UART1的中断优先级不能设置，为最低优先级值0

    // UART1的中断优先级不能设置，为最低优先级值0

    uart_rx_interrupt(MY_UART, ZF_ENABLE);                                   // 开启 UART_INDEX 的接收中断

        // 设置中断回调函数

    uart3_irq_handler = uart_rx_interrupt_handler;

}

void MyUart_PrintStr( char *format, ...)

{

    char String[64];                                                   // 定义字符数组

    uint8 String_length = 0;

    va_list arg;                                                       // 定义可变参数列表数据类型的变量arg

    va_start(arg, format);                                             // 从format开始，接收参数列表到arg变量

    vsprintf(String, format, arg);                                     // 使用vsprintf打印格式化字符串和参数列表到字符数组中

    va_end(arg);                                                       // 结束变量arg

    String_length = strlen(String);

    String[String_length] = '$';

    String[String_length + 1] = '\0';

    String_length++;

    MyUart_SendString(String);

}

void Get_Str_Between(const char *input, char start_char, char end_char, char *out_buf, int out_buf_size)

{

    const char *start;

    const char *end;

    int len = end - start;

    // 处理首字符

    if(start_char == ' ')

        start = input;

    else

    {

        start = strchr(input, start_char);

        if(!start) { out_buf[0] = '\0'; return; }

        start++; // 跳过分割符

    }

    // 处理末字符

    if(end_char == ' ')

        end = input + strlen(input);

    else

    {

        end = strchr(start, end_char);

        if(!end) { out_buf[0] = '\0'; return; }

    }

    if(len >= out_buf_size) len = out_buf_size - 1;

    strncpy(out_buf, start, len);

    out_buf[len] = '\0';

}

// 查找变量名在 Variable_Check 中的索引

int find_variable_index(const char *name)

{

    int j = 0;

    for(j = 0; j < NUM_LEN; j++)

    {

        if(strcmp(my_uart_variable[j].DataBuff, name) == 0)

            return j;

    }

    return -1;

}

// 处理参数调整

void ParamAdjust_OneWord(void)

{

    char temp[64];

    char *eq;

    int idx;

    float data_return;

    char TEMP_SHOW[25];

    strncpy(temp, (char *)my_uart.fifo_get_data, my_uart.fifo_data_count);

    temp[my_uart.fifo_data_count] = '\0'; // 确保字符串结束

    eq = strchr(temp, '=');

    if(!eq) return;

    *eq = '\0'; // 分割变量名和数值

    idx = find_variable_index(temp);

    if(idx < 0) return;

    data_return = atof(eq + 1);

    switch(idx)

    {

        case DONOTHING:

            // 不处理

            break;

        case Test1:

            break;

        case B_x:

            blue_x = (uint16)data_return;

            break;

        case B_y:

            blue_y = (uint16)data_return;

            break;

        case C_x:

            rectangle_center_x = (uint16)data_return;

            break;

        case C_y:

            rectangle_center_y = (uint16)data_return;

            break;

        case X_Step:

            ZDT_Motor_Set_Step(down, (int16)data_return);

            break;

        case Y_Step:

            ZDT_Motor_Set_Step(up, (int16)data_return);

            break;

        case stable:

            sys_status.camera_stable = 1;

        // default:

        //     // 未知变量名，忽略

        //     return;

    }

    // menu.Refresh_Flag = 1;

//    sprintf(TEMP_SHOW,"%s:%.4f",my_uart_variable[idx].DataBuff,data_return);

//    Menu_Show_String(0,0,TEMP_SHOW);

}

void Data_Receive(void)

{

    uint8 uart_packet[UART_PACKET_MAX_LEN];

    uint32 pkt_len;

    while((pkt_len = fifo_read_one_packet(&my_uart.uart_data_fifo, uart_packet, UART_PACKET_MAX_LEN)) > 0)

    {

        Beep_On();

        // uart_packet[0..pkt_len-1]为一个完整包（含$）

        // 复制到my_uart.fifo_get_data，兼容原有处理流程

        if(pkt_len > sizeof(my_uart.fifo_get_data)) pkt_len = sizeof(my_uart.fifo_get_data);

        memcpy(my_uart.fifo_get_data, uart_packet, pkt_len);

        my_uart.fifo_data_count = pkt_len - 1; // 不含结尾$

        my_uart.fifo_get_data[my_uart.fifo_data_count] = '\0'; // 字符串结束符

        my_uart.Data_Receive_Flag = 1;

        ParamAdjust_OneWord();

    }

}

2.瞄准任务代码

Sys_Status  sys_status = {0}; // 系统状态初始化

Problem3_Value problem3_value;

Element_Status element_status = 0;

float debug_temp = 0;

float yaw_offset_kp = 80;

void Gimbal_Start(void)

{

    if(sys_status.problem_num > 0 && sys_status.problem_num < 7)

    {

        sys_status.camera_stable = 0;

        sys_status.gimbal_status = open_status;

        element_status = 0;

        MyUart_PrintStr("gimbal_status=1");

    }

}

//具体的来说，此处应该是sys_stop

void Gimbal_Stop(void)

{

    sys_status.gimbal_status = close_status;

    // sys_status.problem_num = 0; // 问题处理完成，重置问题编号

    sys_status.start_time_ms = 0; // 重置启动时间

    Laser_Off(); // 确保激光器关闭

    element_status = 0;

    MyUart_PrintStr("gimbal_status=0");

}

void Problem3_SetYawZero(void)

{

    problem3_value.yaw_zero = MY_Yaw_TOTAL; // 设置问题3的偏航角零点

}

void Problem_Process(void)

{

    if(sys_status.gimbal_status == open_status)

    {

//        printf("%d\r\n", sys_status.start_time_ms);

        if(sys_status.problem_num == 0);

        else if(sys_status.problem_num == 1);   //前一题和0不做处理

        else if(sys_status.problem_num == 2)

        {

            if (sys_status.start_time_ms > project_2_dT)

            {

                Laser_Off(); // 激光器关闭

                Gimbal_Stop(); // 停止系统

            }

            else if(sys_status.start_time_ms > 200)

            {

                Beep_On();

                Laser_On(); // 激光器打开

            }

        }

        else if(sys_status.problem_num == 3)

        {

            if(element_status < problem3_1_status || element_status > problem3_num_status)

            {

                if(sys_status.start_time_ms > 2000)

                {

                    sys_status.camera_stable = 0;

                    problem3_value.yaw_err = ((int)MY_Yaw_TOTAL - (int)problem3_value.yaw_zero) % 360;

                    if(problem3_value.yaw_err > 180)

                        problem3_value.yaw_err -= 360;

                    else if(problem3_value.yaw_err < -180)

                        problem3_value.yaw_err += 360;

                    problem3_value.down_motor_step  = problem3_value.yaw_err *100.0;// 142.2;

                    problem3_value.down_motor_step = LIMIT_VAL(problem3_value.down_motor_step, -51200, 51200);

                    // printf("%f,%d,%d,%d\r\n", problem3_value.yaw_err, problem3_value.down_motor_step,  problem3_value.down_motor_step>0?rotation_forward:rotation_reverse, problem3_value.down_motor_step>0?problem3_value.down_motor_step:-problem3_value.down_motor_step);

                    ZDT_Motor_Step(down, problem3_value.down_motor_step>0?rotation_forward:rotation_reverse, problem3_value.down_motor_step>0?problem3_value.down_motor_step:-problem3_value.down_motor_step); // 下电机正转

                    MyUart_PrintStr("problem3_status=2");

                    element_status = problem3_2_status;

                }

            }

            if(element_status == problem3_2_status)

            {

                if(sys_status.camera_stable == 1)

                {

                    element_status = problem3_3_status; // 处理问题3的第三阶段

                    sys_status.past_timer_start_ms = sys_status.start_time_ms; // 记录开始时间

                }

                // 处理问题3的第二阶段

            }

            if(element_status == problem3_3_status)

            {

                Laser_On(); // 激光器打开

                if(sys_status.start_time_ms - sys_status.past_timer_start_ms > 3000)

                {

                    Laser_Off(); // 激光器关闭

                    Gimbal_Stop(); // 停止系统

                }

            }

        }

        else if(sys_status.problem_num == 4)

        {

//            if(gimbal_data.receive_flag == 1)

//            {

                Beep_On();

//                printf("%f, %f, %f\r\n", yaw_total, gimbal_data.receive_yaw, yaw_total - gimbal_data.receive_yaw);

                    debug_temp = -(yaw_total - gimbal_data.receive_yaw) * yaw_offset_kp;

//                  debug_temp = LIMIT_VAL(debug_temp, -20000.0, 20000.0);

//                  debug_temp = (int16)debug_temp;

                    gimbal_data.receive_yaw = yaw_total;

            //    printf("%f, %f, %f\r\n", debug_temp, yaw_total, gimbal_data.receive_yaw);

               ZDT_Motor_Set_Step(down, (int16)debug_temp); // 下电机转动,补偿偏航角

//            }

        }

    }

}

b站链接https://www.bilibili.com/video/B ... 2af03785daef9058c3f

e题电赛报告.pdf (650.2 KB, 下载次数: 3)

2025-12-26 18:51 上传

点击文件名下载附件

8051_project.zip (2.8 MB, 下载次数: 3)

2025-12-26 18:52 上传

点击文件名下载附件

Yuu***

补充材料
视频链接：https://www.bilibili.com/video/B ... 2af03785daef9058c3f
