STC32G144K246-V1.4试验箱原理图整理归类型有序，工工整整，简单明了，一目了然

打卡等级：常住居民II
打卡总天数：89
最近打卡：2026-02-19 18:05:06

已绑定手机

20 主题	25 回帖	378 积分

积分: 378

发表于 2025-12-20 21:28:36 | 显示全部楼层 |阅读模式

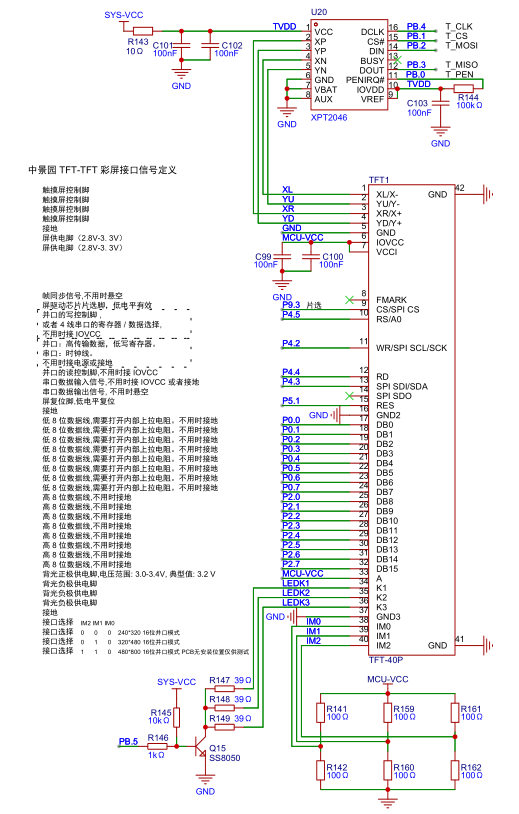

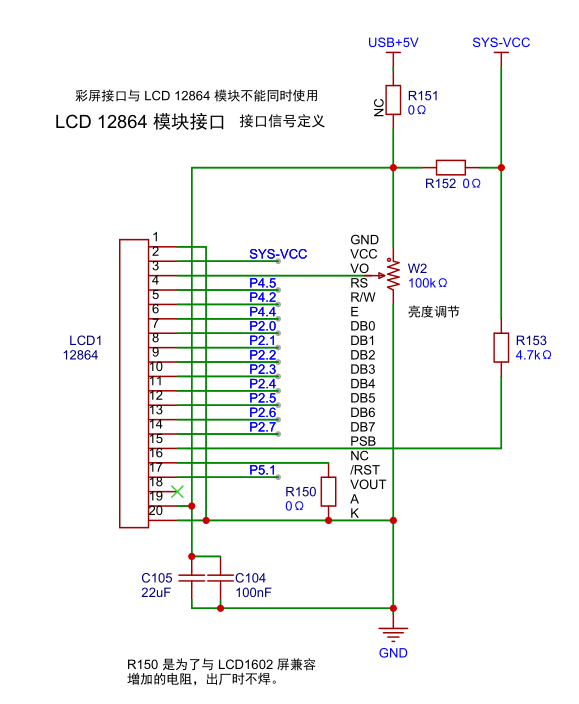

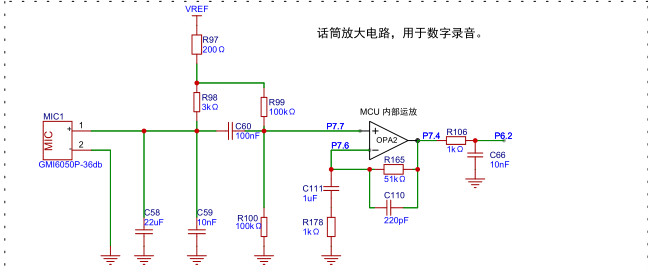

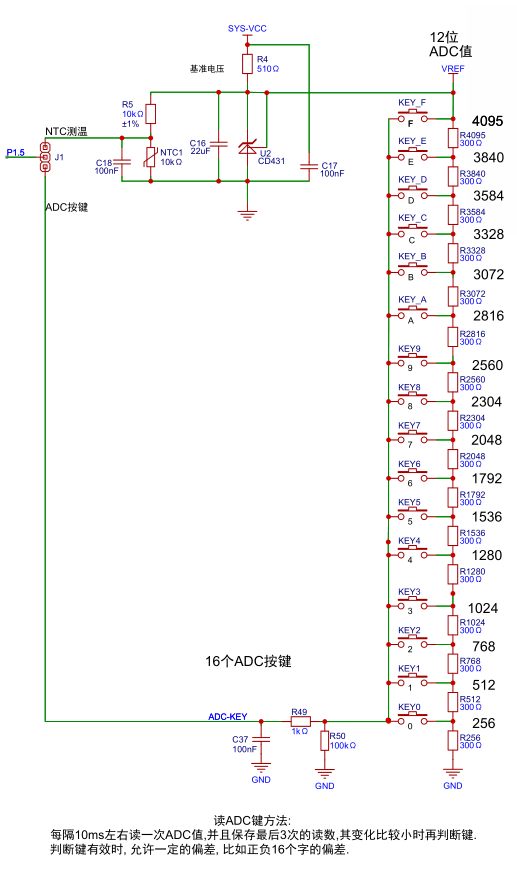

STC32G144K246-V1.4试验箱原理图整理归类型有序，工工整整，简单明了，一目了然









实验箱STC32G144K246-V1.4.eprj

7.25 MB, 下载次数: 5

文件开源
