Ai8051U学习

gjl1***

学习了不停电下载，更加方便快捷了。

gjl1***

点亮第一颗灯清晰明了，学习效率高。

神***

要 做到 USB不停电下载；
要 尝试 AiCube 图形化自动配置生成程序工具；
推荐优先看的：
printf_usb("Hello World !\r\n")及
USB不停电下载, 演示视频链接：
https://www.stcaimcu.com/thread-19077-1-1.html

下载 最新的 AiCube-ISP-V6.96J 或以上版本软件 ！
深圳国芯人工智能有限公司-工具软件

下载 最新的 USB库函数，永远用最新的 USB库函数 ！
深圳国芯人工智能有限公司-库函数
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !

下载 最新的 Ai8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

下载 最新的 Ai8051U 实验指导书，
有 AiCube 图形化自动配置生成程序工具使用说明
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf


上面是 小李 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成


上面是 小赵 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成

芯***

请勿重复开贴！！！学习打卡开一个帖子，在同一个帖子下面回复即可，以免被后台监测删除重复贴感谢配合！！！

gjl1***

认真学习

gjl1***

定时器学习，了解原理，用于控制led灯

gjl1***

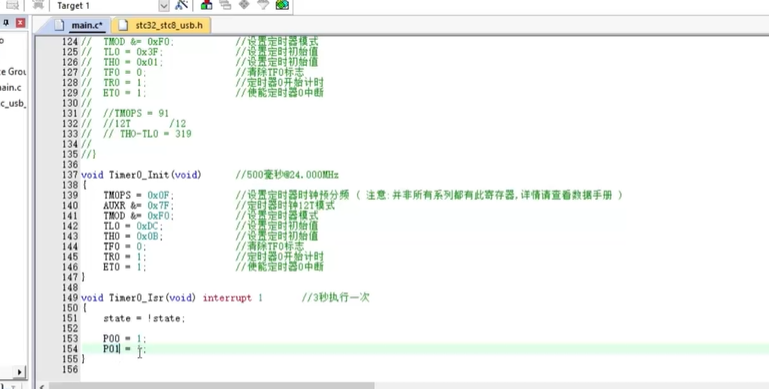

学习Ai8051U定时器中断，核心是吃透定时+中断的联动逻辑，关键在寄存器精准配置，且中断服务函数需轻量化。 从理论到实践，我深刻体会到：寄存器配置无小事，一个位的遗漏（如未开总中断）就会导致功能失效；中断服务函数不能冗余，否则会阻塞主程序，这两点是嵌入式定时功能实现的核心要点。

屏幕截图 2025-12-19 145901.png (181.35 KB, 下载次数: 0)

屏幕截图 2025-12-19 145919.png (143.46 KB, 下载次数: 0)

gjl1***

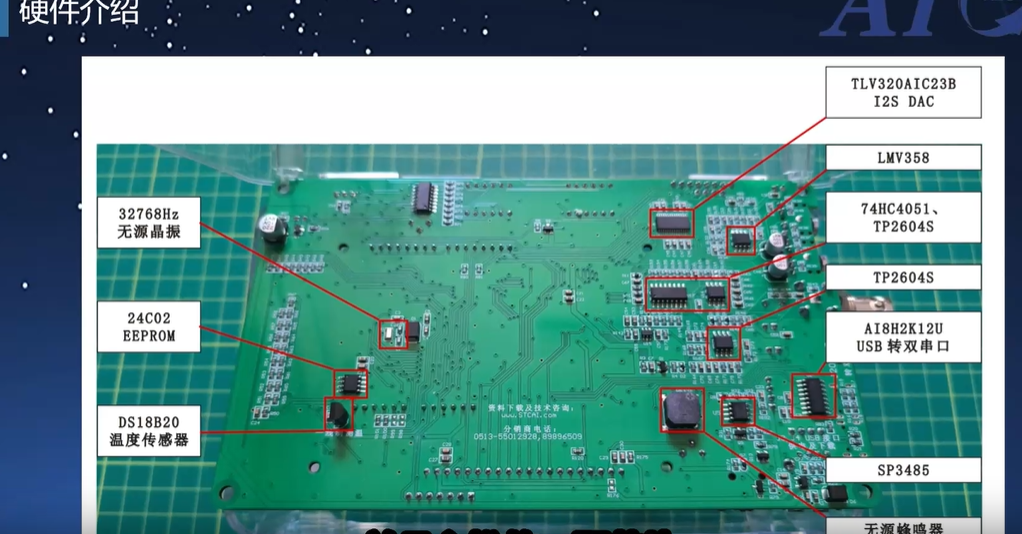

第二课硬件学习

gjl1***

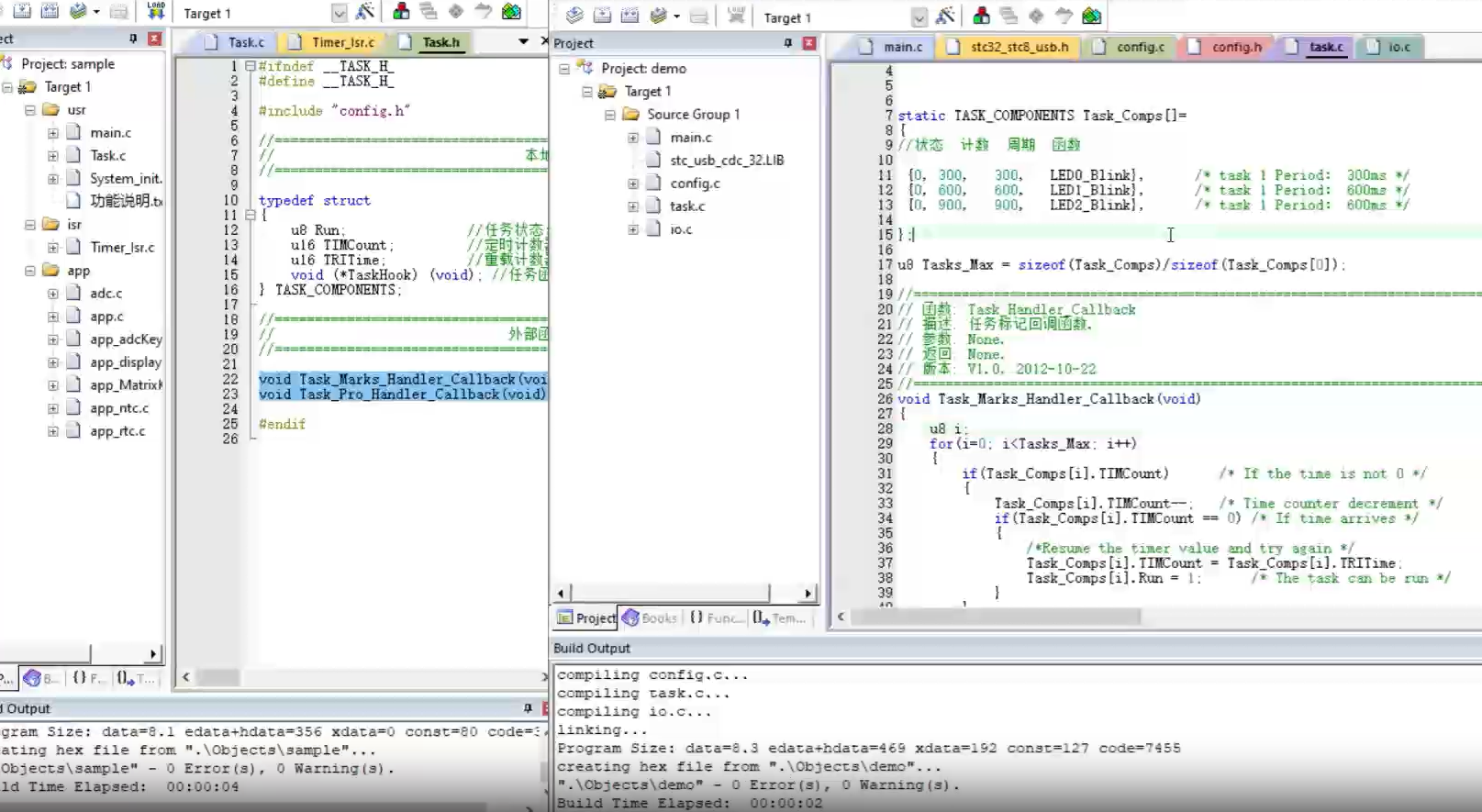

学习AI8051U单片机定时器周期性调度任务，核心是掌握定时器模式配置、初值计算与中断服务函数编写。通过定时器中断替代软件延时，既能实现任务精准周期性调度，又能释放CPU资源处理其他事务，深刻体会到嵌入式系统“精准控时”与“高效运行”的设计逻辑。

gjl1***

#include "config.h"                     //默认已包含stdio.h、intrins.h等头文件

u16 Bandgap;

//<<AICUBE_USER_INCLUDE_BEGIN>>
// 在此添加用户头文件包含
//<<AICUBE_USER_INCLUDE_END>>


//<<AICUBE_USER_GLOBAL_DEFINE_BEGIN>>
// 在此添加用户全局变量定义、用户宏定义以及函数声明
//<<AICUBE_USER_GLOBAL_DEFINE_END>>



////////////////////////////////////////
// 项目主函数
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void main(void)
{
    //<<AICUBE_USER_MAIN_INITIAL_BEGIN>>
    // 在此添加用户主函数初始化代码
    //<<AICUBE_USER_MAIN_INITIAL_END>>

        u16 vol;
    SYS_Init();

    //<<AICUBE_USER_MAIN_CODE_BEGIN>>
    // 在此添加主函数中运行一次的用户代码
    //<<AICUBE_USER_MAIN_CODE_END>>

    while (1)
    {
        USBLIB_OUT_Done();              //查询方式处理USB接收的数据
                vol = ADC_Convert(0);                         // 调用自动生成的 ADC 转换函数
        Bandgap = ADC_Convert(15);                 // 读取内部基准 ADC（15通道）
        vol = (u16)((u32)vol * 119 / Bandgap); // 相对电压值计算
        printf_usb("Analog Voltage: %0.2fV\r\n",(float)vol/100); // 打印电压值
        delay_ms(500);

        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码
        //<<AICUBE_USER_MAIN_LOOP_END>>
    }
}

////////////////////////////////////////
// 系统初始化函数
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void SYS_Init(void)
{
    EnableAccessXFR();                  //使能访问扩展XFR
    AccessCodeFastest();                //设置最快速度访问程序代码
    AccessIXramFastest();               //设置最快速度访问内部XDATA
    IAP_SetTimeBase();                  //设置IAP等待参数,产生1us时基

    //<<AICUBE_USER_PREINITIAL_CODE_BEGIN>>
    // 在此添加用户预初始化代码
    //<<AICUBE_USER_PREINITIAL_CODE_END>>

    P0M0 = 0x00; P0M1 = 0x00;           //初始化P0口为准双向口模式
    P1M0 = 0x00; P1M1 = 0x00;           //初始化P1口为准双向口模式
    P2M0 = 0x00; P2M1 = 0x00;           //初始化P2口为准双向口模式
    P3M0 = 0x00; P3M1 = 0x00;           //初始化P3口为准双向口模式
    P4M0 = 0x00; P4M1 = 0x00;           //初始化P4口为准双向口模式
    P5M0 = 0x00; P5M1 = 0x00;           //初始化P5口为准双向口模式

    CLK_Init();                         //时钟模块初始化
    ADC_Init();                         //ADC初始化
    delay_ms(1);
    USBLIB_Init();                      //USB库初始化
    delay_ms(1);

    //<<AICUBE_USER_INITIAL_CODE_BEGIN>>
    // 在此添加用户初始化代码
    //<<AICUBE_USER_INITIAL_CODE_END>>

    EnableGlobalInt();                  //使能全局中断
}

////////////////////////////////////////
// 微秒延时函数
// 入口参数: us (设置延时的微秒值)
// 函数返回: 无
////////////////////////////////////////
void delay_us(uint16_t us)
{
    do
    {
        NOP(34);                        //(MAIN_Fosc + 500000) / 1000000 - 6
    } while (--us);
}


////////////////////////////////////////
// 毫秒延时函数
// 入口参数: ms (设置延时的毫秒值)
// 函数返回: 无
////////////////////////////////////////
void delay_ms(uint16_t ms)
{
    uint16_t i;

    do
    {
        i = MAIN_Fosc / 6000;
        while (--i);
    } while (--ms);
}


//<<AICUBE_USER_FUNCTION_IMPLEMENT_BEGIN>>
// 在此添加用户函数实现代码
//<<AICUBE_USER_FUNCTION_IMPLEMENT_END>>
复制代码
