我们改写一下上节课串口2 的程序：

#include <AI8051U.H>

unsigned char teststr[]={"STC8H Uart2 Test!\r\n"};

unsigned char str_index; //定义索引变量
void Uart2_Init(void);        //115200bps@22.1184MHz

void main(void)       //主程序，在C语言的主程序中可以不设置堆栈指针
{

        WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P4M0 |= 0x24; P4M1 |= 0x24;    //设置P4.2~P4.5为漏极开路（实验箱加了上拉电阻到3.3V）
    P4M0 |= 0x00; P4M1 |= 0x00;

    P4PU = 0x00;                                 //打开内部上拉电阻


        SCON=0x50;        //8位数据，可变波特率
        AUXR &= 0xFE;     //串口1选择定时器1为波特率发生器
        TMOD &= 0x0F;     //设定定时器1为16位自动重装方式

        Uart2_Init();        //115200bps@22.1184MHz
        //P_SW2 |= 1;       //UART2 switch to: 0: P1.0 P1.1, 1: P4.6 P4.7
        //Ai8051U试验箱是P4.2 RXD2_2 P4.3 TXD2_2,利用J18A J18B
        P_SW2 |= 1;       //UART2 switch to: 0: P1.2 P1.3, 1: P4.2 P4.3

        IE2 |= 0x01;       //允许UART2中断
        EA=1;             //开中断

        str_index = 0;
    S2BUF=teststr[str_index];



        while(1);         //等待中断
}

void Uart2_Isr(void) interrupt UART2_VECTOR
{

        if (S2CON & 0x01  != 0)        //检测串口2接收中断
        {
                S2CON &= ~0x01;        //清除串口2接收中断请求位
        }
        if (S2CON & 0x02 !=0)        //检测串口2发送中断
        {
                S2CON &= ~0x02;           //清除串口2发送中断请求位
                str_index++;
                if(teststr[str_index]=0)
                        IE2^=0xfe;     //关串口2中断
                else
                        S2BUF=teststr[str_index];

        }
}

void Uart2_Init(void)        //115200bps@22.1184MHz
{
        S2CON = 0x50;                //8位数据,可变波特率
        AUXR &= 0xFB;                //定时器时钟12T模式
        T2L = 0xFC;                        //设置定时初始值
        T2H = 0xFF;                        //设置定时初始值
        AUXR |= 0x10;                //定时器2开始计时
        IE2 |= 0x01;                //使能串口2中断
}

wuzhe***

但是串口助手没有收到信息！

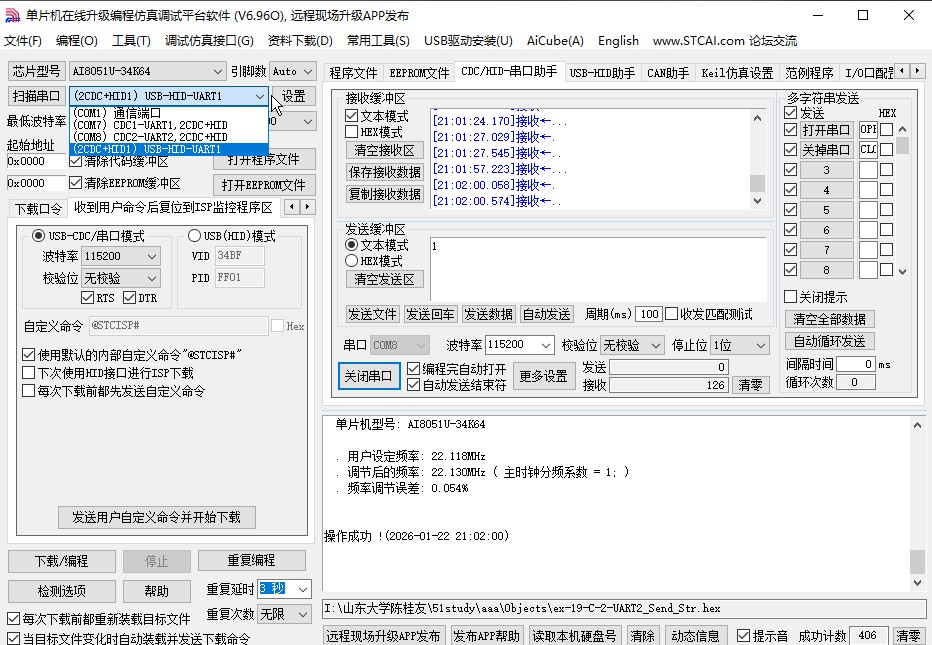

串口2 我们是用“一箭双雕”的CDC2

wuzhe***

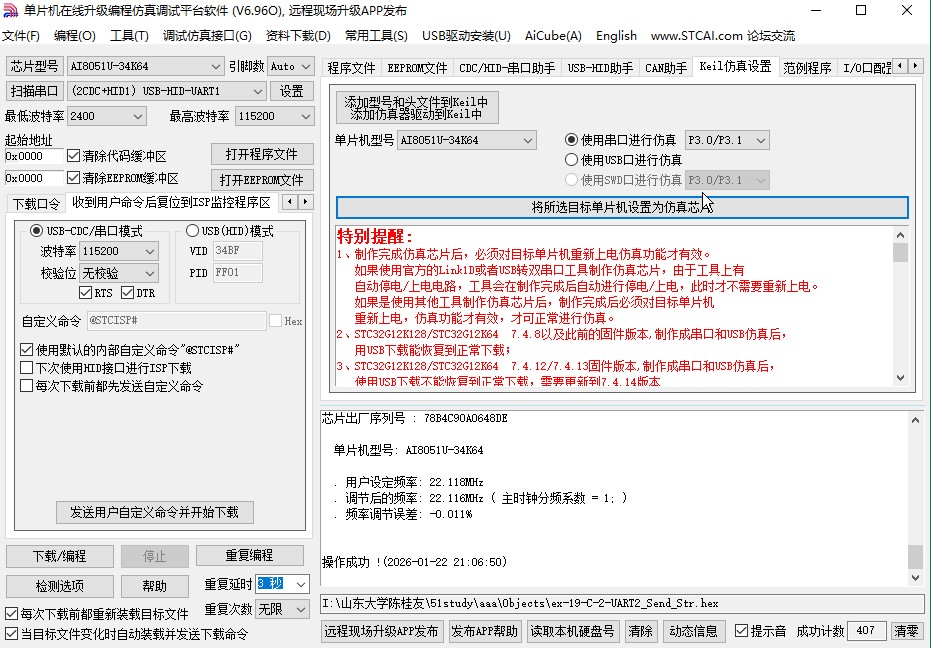

我们把“一箭双雕”设置为仿真器：

wuzhe***

发现串口初始化重复：
下面是修改后的源程序

#include <AI8051U.H>

unsigned char teststr[]={"STC8H Uart2 Test!\r\n"};

unsigned char str_index; //定义索引变量
void Uart2_Init(void);        //115200bps@22.1184MHz

void main(void)       //主程序，在C语言的主程序中可以不设置堆栈指针
{

        WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P4M0 |= 0x24; P4M1 |= 0x24;    //设置P4.2~P4.5为漏极开路（实验箱加了上拉电阻到3.3V）
    P4M0 |= 0x00; P4M1 |= 0x00;

    //P4PU = 0x00;                                 //打开内部上拉电阻



        Uart2_Init();        //115200bps@22.1184MHz
        //P_SW2 |= 1;       //UART2 switch to: 0: P1.0 P1.1, 1: P4.6 P4.7

        //Ai8051U试验箱是P4.2 RXD2_2 P4.3 TXD2_2,利用J18A J18B
        P_SW2 |= 1;       //UART2 switch to: 0: P1.2 P1.3, 1: P4.2 P4.3

        IE2 |= 0x01;       //允许UART2中断
        EA=1;             //开中断

        str_index = 0;
    S2BUF=teststr[str_index];



        while(1);         //等待中断
}

void Uart2_Isr(void) interrupt UART2_VECTOR
{

        if (S2CON & 0x01 )        //检测串口2接收中断
        {
                S2CON &= ~0x01;        //清除串口2接收中断请求位
        }
        if (S2CON & 0x02 )        //检测串口2发送中断
        {
                S2CON &= ~0x02;           //清除串口2发送中断请求位
                str_index++;
                if(teststr[str_index]==0)
                        IE2^=0xfe;     //关串口2中断
                else
                        S2BUF=teststr[str_index];

        }
}

void Uart2_Init(void)        //115200bps@22.1184MHz
{
        S2CON = 0x50;                //8位数据,可变波特率
        AUXR &= 0xFB;                //定时器时钟12T模式
        T2L = 0xFC;                        //设置定时初始值
        T2H = 0xFF;                        //设置定时初始值
        AUXR |= 0x10;                //定时器2开始计时
        IE2 |= 0x01;                //使能串口2中断
}

wuzhe***

依旧收不到字符串：

检查连接：

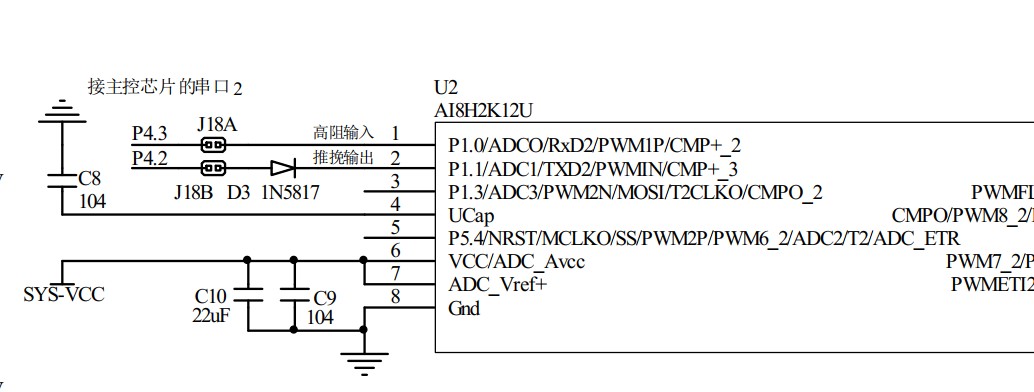

我们是利用J18A 和J18B

连接的是P4.2 RXD2_2 P4.3 TXD2_2

//Ai8051U试验箱是P4.2 RXD2_2 P4.3 TXD2_2,利用J18A J18B
        P_SW2 |= 1;       //UART2 switch to: 0: P1.2 P1.3, 1: P4.2 P4.3

wuzhe***

我用万用表量了，证实应该是接J18A  J18B的2个跳线的下面一组

也没有发现接错

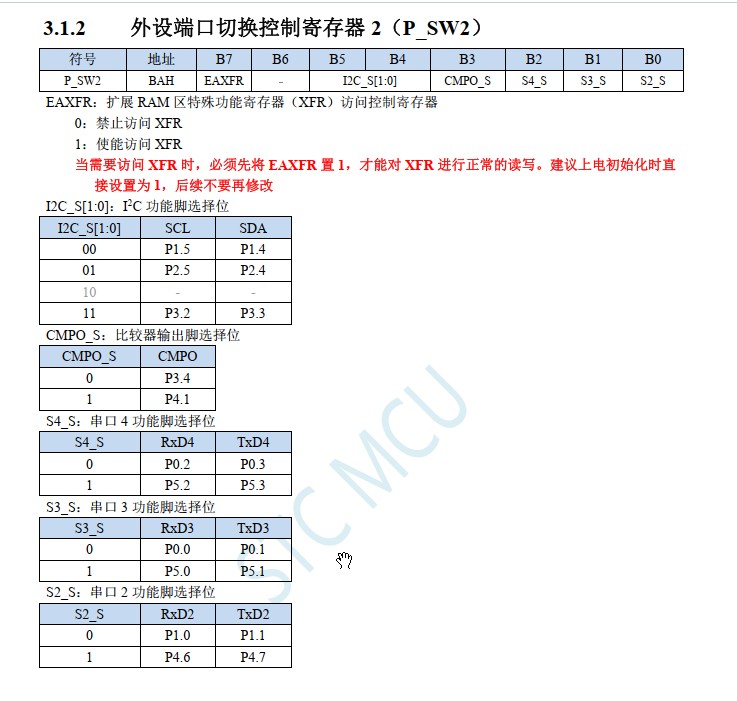

换块STC32F12K54，查STC32F12K54手册把串口换回P46，P47 也没收到！

应该还是回去查软件！

wuzhe***

我忽然反应过来，先拿STC的程序来跑一下

确定到底是软件还是硬件的问题！

去STC的例程：

A18051U-DEMO-CODE-V1.2\Ai8051U-32Bit\11-串口2中断模式与电脑收发测试\C语言\sample.uvproj-uVision

/*---------------------------------------------------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/*---------------------------------------------------------------------*/

/*************  功能说明    **************

本例程基于AI8051U为主控芯片的实验箱进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

串口2全双工中断方式收发通讯程序。

通过PC向MCU发送数据, MCU收到后通过串口2把收到的数据原样返回.

用定时器做波特率发生器，建议使用1T模式(除非低波特率用12T)，并选择可被波特率整除的时钟频率，以提高精度。

下载时, 选择时钟 22.1184MHz (用户可自行修改频率).

******************************************/

#include "..\..\comm\AI8051U.h"
#include "stdio.h"
#include "intrins.h"

typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

#define MAIN_Fosc        22118400L   //定义主时钟（精确计算115200波特率）

//==========================================================================

#define Baudrate2   (65536 - MAIN_Fosc / 115200 / 4)

#define UART2_BUF_LENGTH    128

//==========================================================================

/*************  本地常量声明    **************/


/*************  IO口定义    **************/

/*************  本地变量声明    **************/

u8  TX2_Cnt;    //发送计数
u8  RX2_Cnt;    //接收计数
bit B_TX2_Busy; //发送忙标志

u8  RX2_Buffer[UART2_BUF_LENGTH]; //接收缓冲

/*************  本地函数声明    **************/

void UART2_config(u8 brt);   // 选择波特率, 2: 使用Timer2做波特率, 其它值: 无效.
void PrintString2(u8 *puts);

/****************  外部函数声明和外部变量声明 *****************/


/******************** 主函数 **************************/
void main(void)
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    UART2_config(2);    // 选择波特率, 2: 使用Timer2做波特率, 其它值: 无效.
    EA = 1;             //允许全局中断

    PrintString2("AI8051U UART2 Test Programme!\r\n");  //UART2发送一个字符串

    while (1)
    {
        if((TX2_Cnt != RX2_Cnt) && (!B_TX2_Busy))   //收到数据, 发送空闲
        {
            S2BUF = RX2_Buffer[TX2_Cnt];
            B_TX2_Busy = 1;
            if(++TX2_Cnt >= UART2_BUF_LENGTH)   TX2_Cnt = 0;
        }
    }
}

//========================================================================
// 函数: void PrintString2(u8 *puts)
// 描述: 串口2发送字符串函数。
// 参数: puts:  字符串指针.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void PrintString2(u8 *puts)
{
    for (; *puts != 0;  puts++)     //遇到停止符0结束
    {
        S2BUF = *puts;
        B_TX2_Busy = 1;
        while(B_TX2_Busy);
    }
}

//========================================================================
// 函数: SetTimer2Baudraye(u32 dat)
// 描述: 设置Timer2做波特率发生器。
// 参数: dat: Timer2的重装值.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void SetTimer2Baudraye(u32 dat)
{
    T2R = 0;                //Timer stop
    T2_CT = 0;        //Timer2 set As Timer
    T2x12 = 1;        //Timer2 set as 1T mode
    T2H = (u8)(dat / 256);
    T2L = (u8)(dat % 256);
    ET2 = 0;    //禁止中断
    T2R = 1;                //Timer run enable
}

//========================================================================
// 函数: void UART2_config(u8 brt)
// 描述: UART2初始化函数。
// 参数: brt: 选择波特率, 2: 使用Timer2做波特率, 其它值: 无效.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART2_config(u8 brt)    // 选择波特率, 2: 使用Timer2做波特率, 其它值: 无效.
{
    if(brt == 2)
    {
        SetTimer2Baudraye(Baudrate2);

        S2CFG |= 0x01;     //使用串口2时，W1位必需设置为1，否则可能会产生不可预期的错误
        S2CON = (S2CON & 0x3f) | 0x40;    //UART2模式, 0x00: 同步移位输出, 0x40: 8位数据,可变波特率, 0x80: 9位数据,固定波特率, 0xc0: 9位数据,可变波特率
        ES2   = 1;         //允许中断
        S2REN = 1;         //允许接收
        S2_S  = 1;         //UART2 switch to: 0: P1.2 P1.3,  1: P4.2 P4.3

        B_TX2_Busy = 0;
        TX2_Cnt = 0;
        RX2_Cnt = 0;
    }
}

//========================================================================
// 函数: void UART2_int (void) interrupt UART2_VECTOR
// 描述: UART2中断函数。
// 参数: nine.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART2_int (void) interrupt 8
{
    if(S2RI)
    {
        S2RI = 0;    //Clear Rx flag
        RX2_Buffer[RX2_Cnt] = S2BUF;
        if(++RX2_Cnt >= UART2_BUF_LENGTH)   RX2_Cnt = 0;
    }

    if(S2TI)
    {
        S2TI = 0;    //Clear Tx flag
        B_TX2_Busy = 0;
    }
}

wuzhe***

编译，连接，下载：

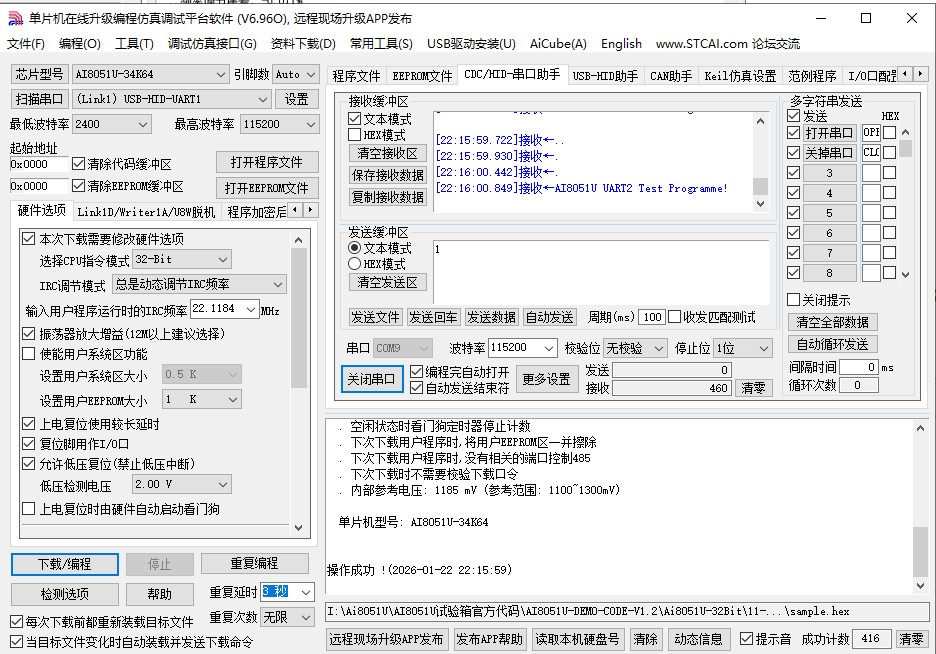

很顺利就在串口助手的串口2完成字符串的打印：

wuzhe***

上面是使用用积分在STC换的“一箭双雕”

顺带试验一下我们刚买的STC link1d ：

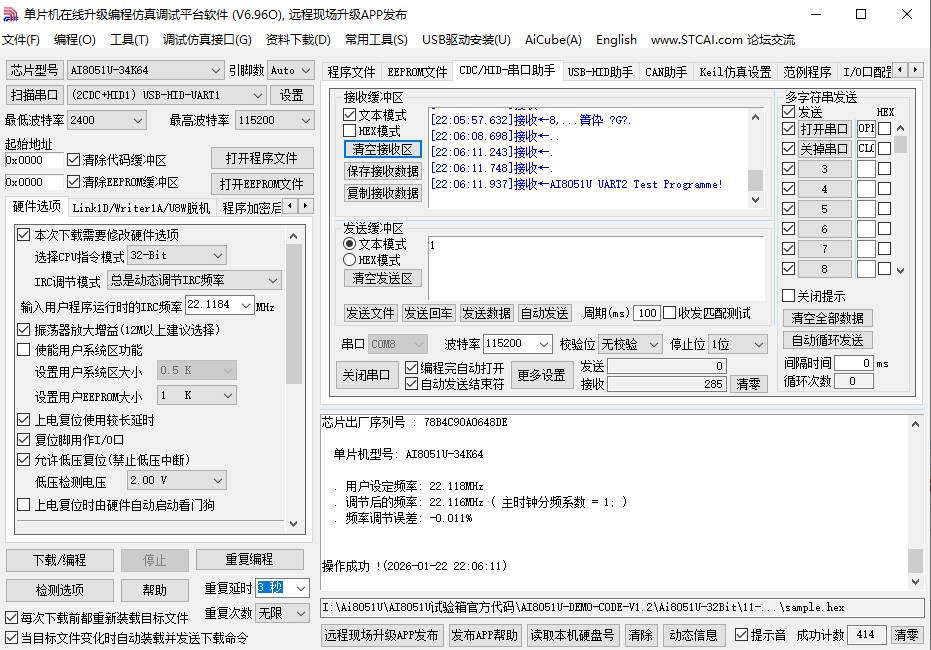

无论是下载，还是“检测选项”都可以顺利的打印出字符串
