从Ai8051U由浅及深带人遨游单片机的世界

rvfa***

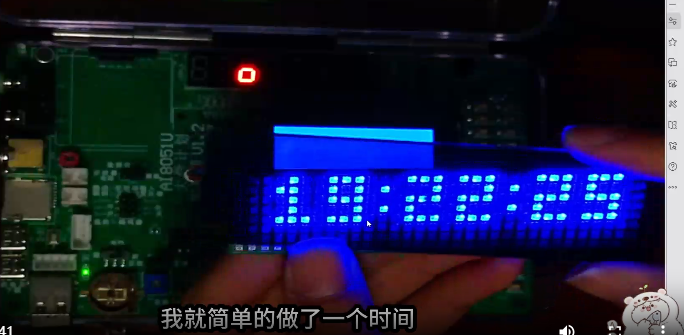

打卡第1集，原来还可以这么玩。。。好多花活，
单片机实现梦想和现实的联动，看着冲哥秀操作

LED灯表DIY

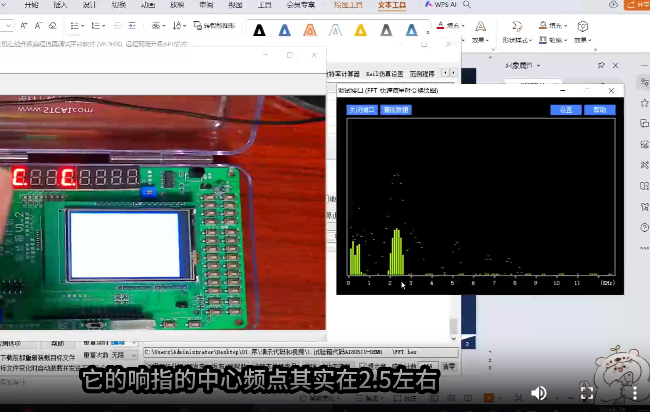

录音的频谱

手写计算器

神***

【新提醒】注册坛友福利【免费+包邮 送】擎天柱：Ai8051U转89C52核心板 | 强大的视频学习资源 - ISP下载/做自己的ISP 国芯人工智能技术交流网站 - AI32位8051交流社区

芯***

请尽快发图文并茂的学习打卡贴哦，有营养一些 不然会被当水贴删除哦

rvfa***

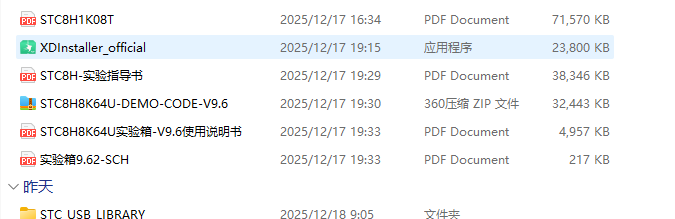

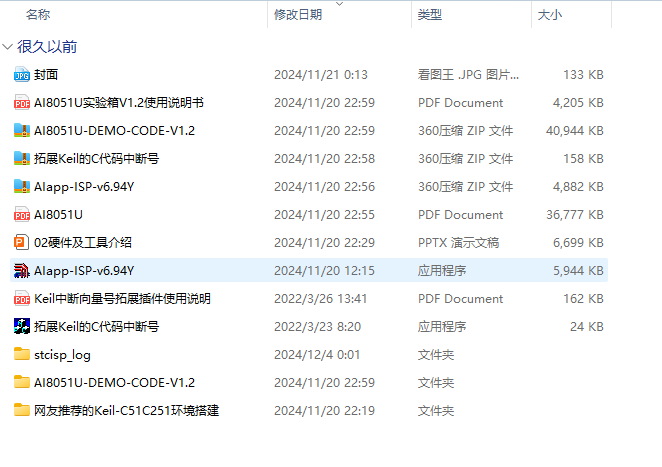

打卡第2集，按视频下载程序和实验文件

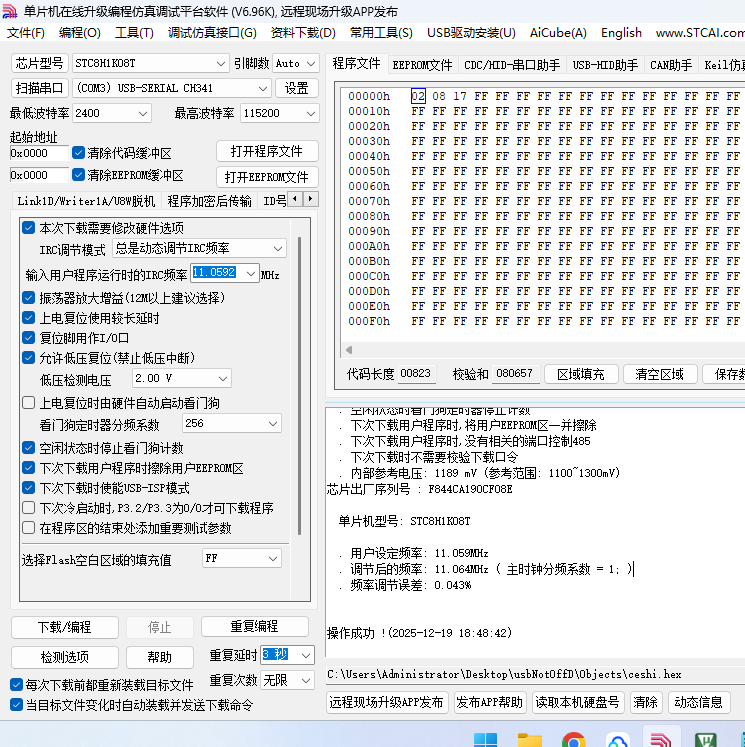

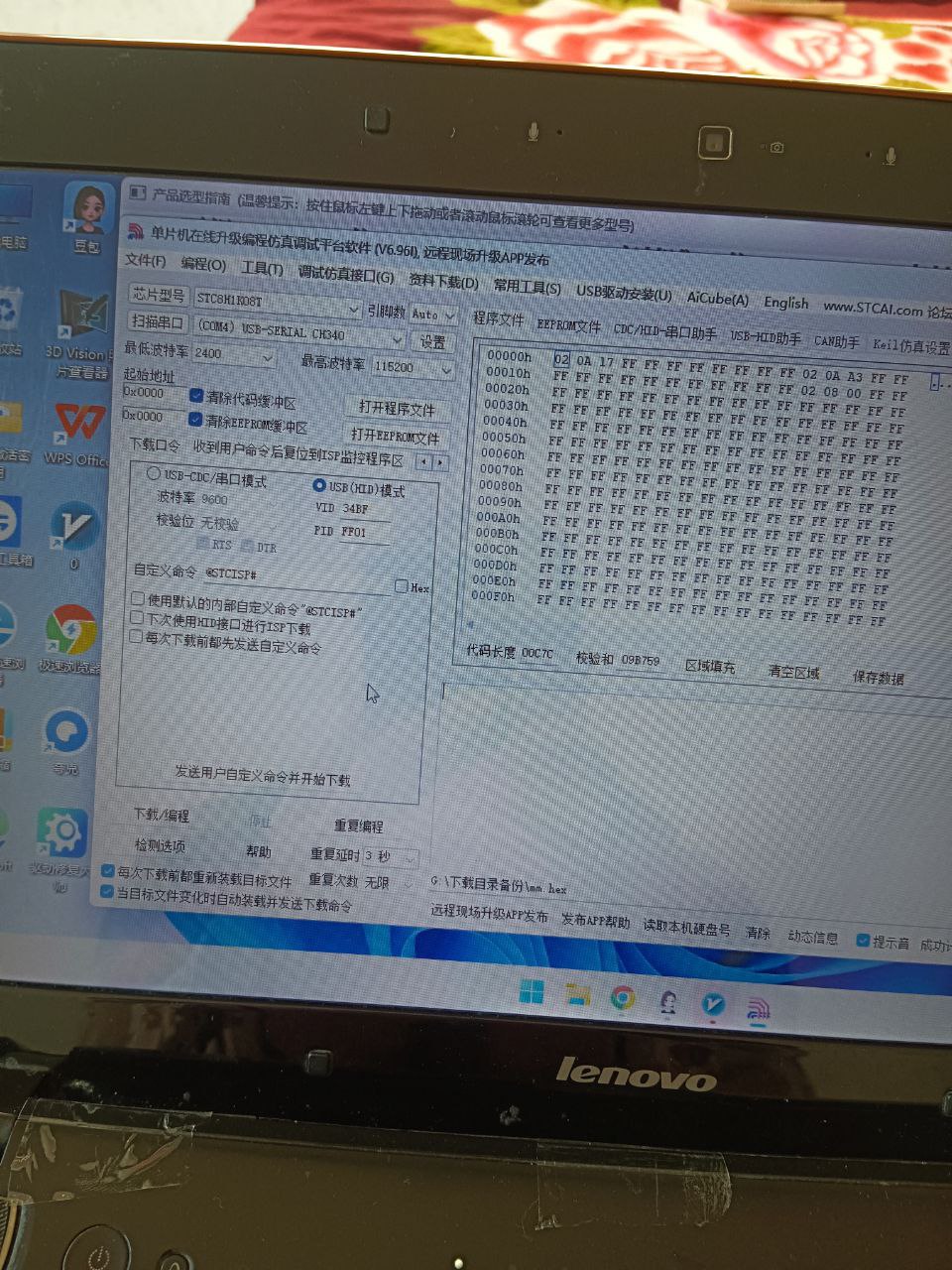

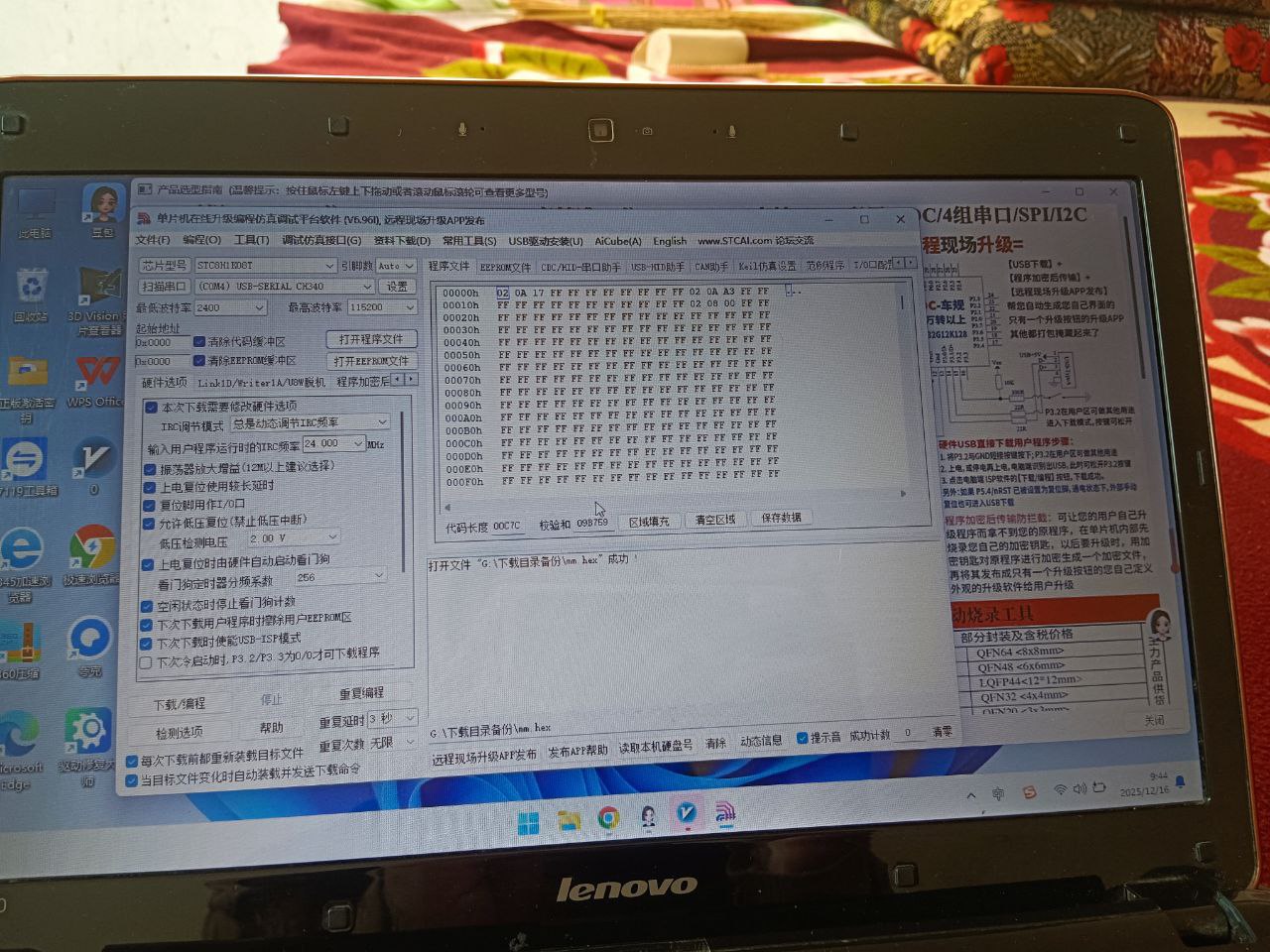

熟悉下载程序软件

熟悉程序编译软件

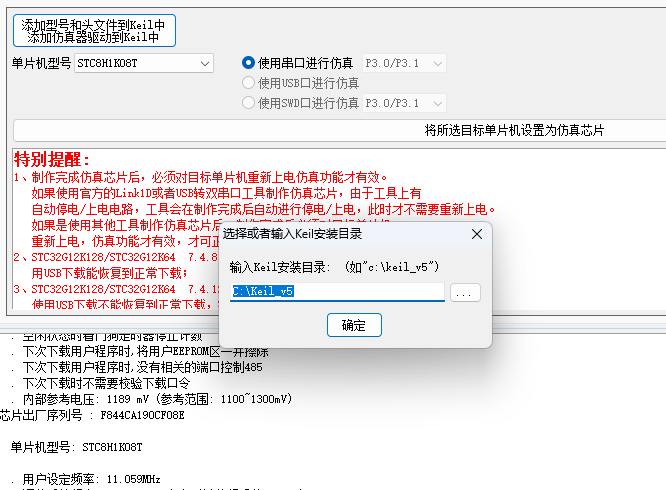

给编译软件添加芯片型号和头文件

rvfa***

打卡第3集，
//#include "ai8051u.h"                //调用头文件
#include "stc8h.h"                //调用头文件
//更改头文件


void main(void)
{
//        P0M0 = 0;                //P0端口(P00-P07)为准双向口
//        P0M1 = 0;
//
//        P4M0 = 0;                //P4端口为准双向口
//        P4M1 = 0;
//更改引脚代码
            P1M0 = 0x00; P1M1 = 0x00;     //p1(0-7)为准双向口
      P3M0 &= ~0xfc; P3M1 &= ~0xfc;    //p3(2-7)为准双向口


        while(1)
        {
//                P40 = 0;        //P40端口输出0V
//                P00 = 0;        //P00端口输出0V
//                P01 = 0;        //P01端口输出0V
//更改端口及电平为高电平点亮，适配led共阴电路设计
                P35 = 1;        //P35端口输出高电平
                P11 = 1;        //P11端口输出高电平
                P10 = 1;        //P10端口输出高电平
                P34 = 1;        //P34端口输出高电平
        }
}

修改原程序，适配自制电路，制作点灯实验
适配现有芯片，灵活应用，
更改头文件为STC8H.H
P1-P3(2-7)设为准双向口，参考I\O口配置工具，原程序改为注释

参考原程序，把低电平输出更换高电平输出，适配自制共阴LED电路
经下载测试，原来PXX 就是PX.X引脚，0\1为0V和高电平，
准双向口的电压经测量为2.88V,自己上手就是不一样

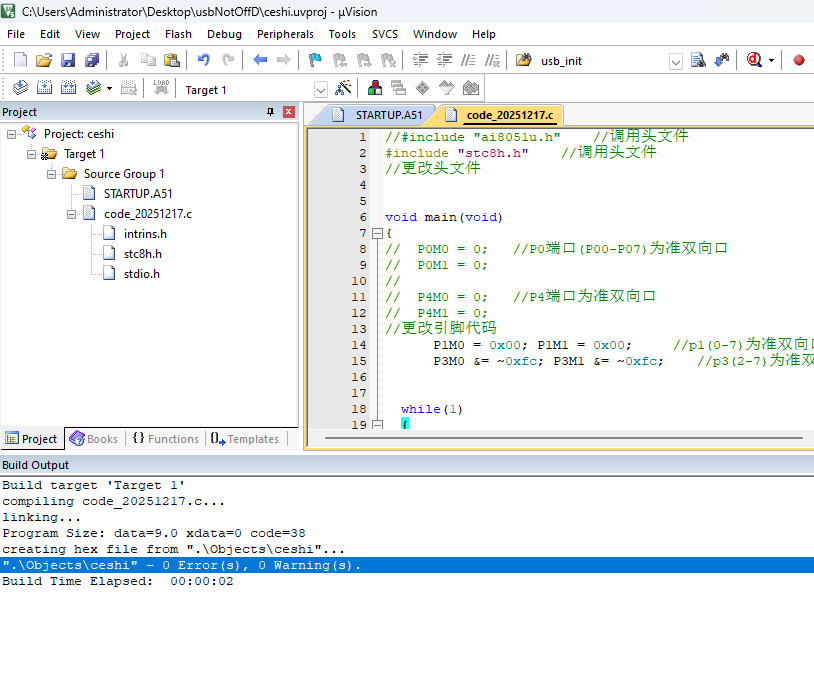

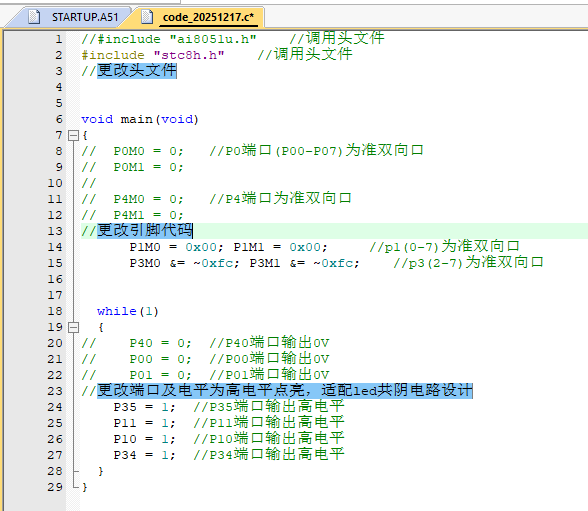

下为修改后的程序截图

下为点灯实验程序的效果，4个LED全亮

没有实验箱，正好手边有STC芯片，自己搞了一个点灯测试电路，

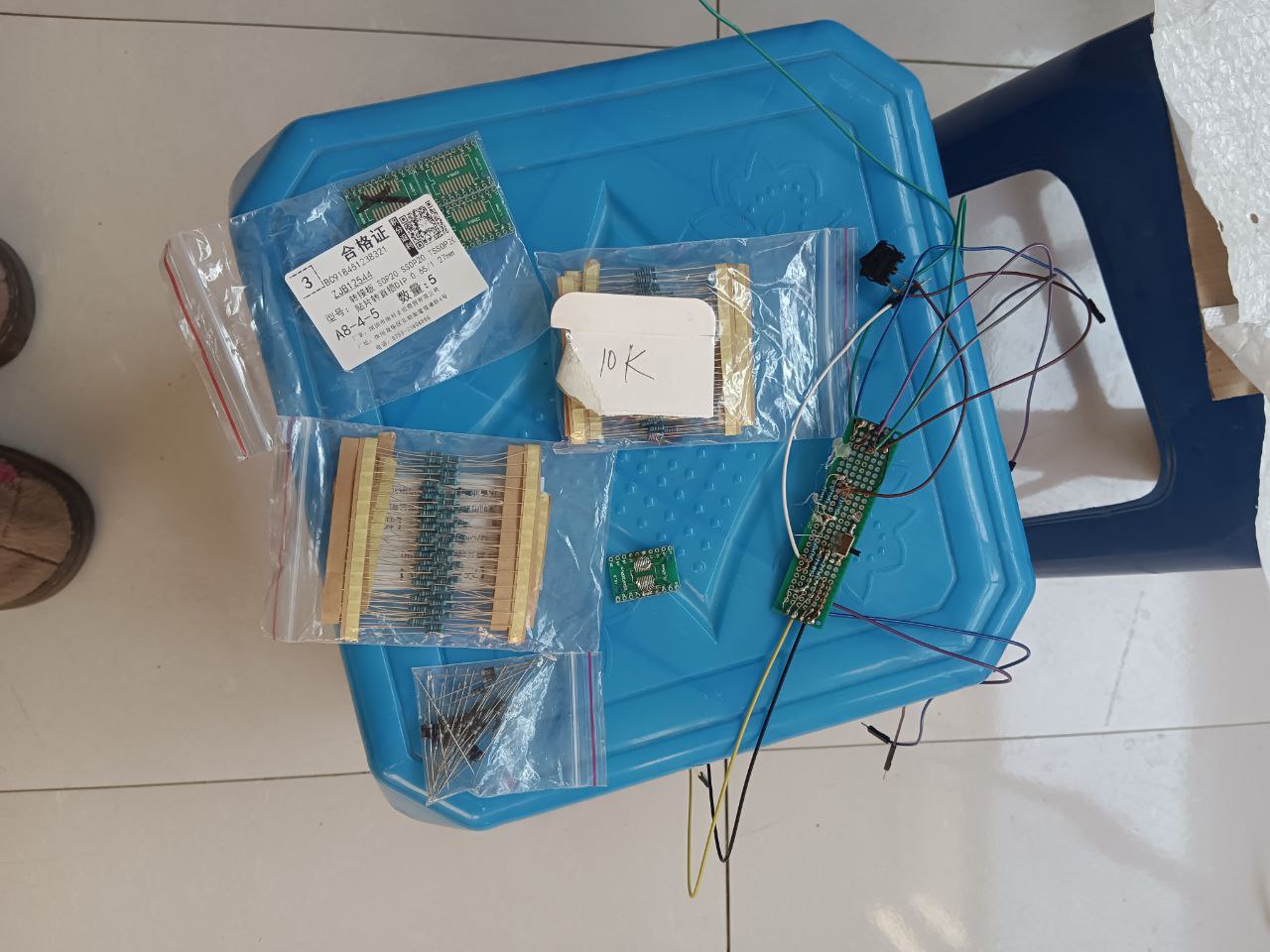

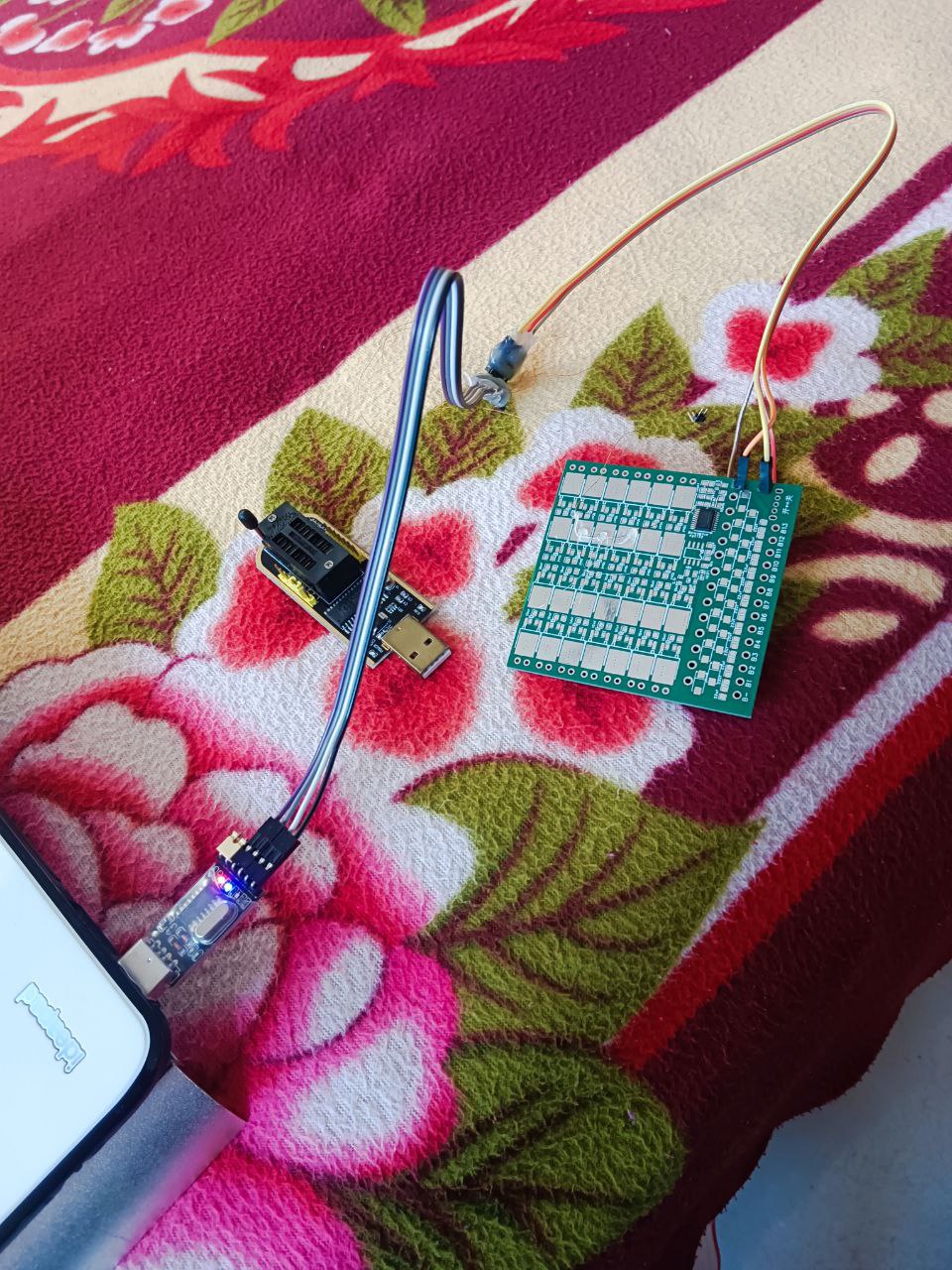

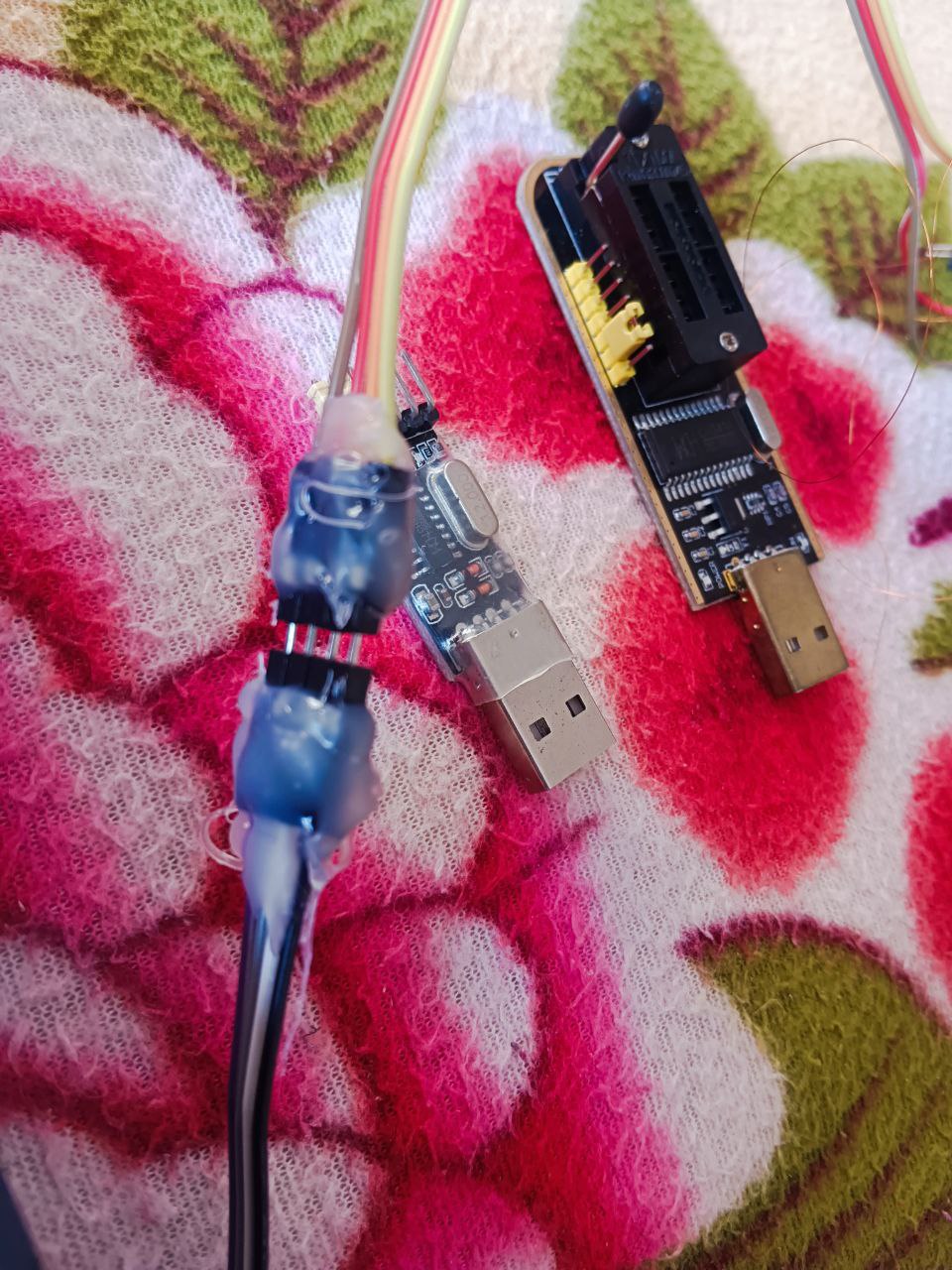

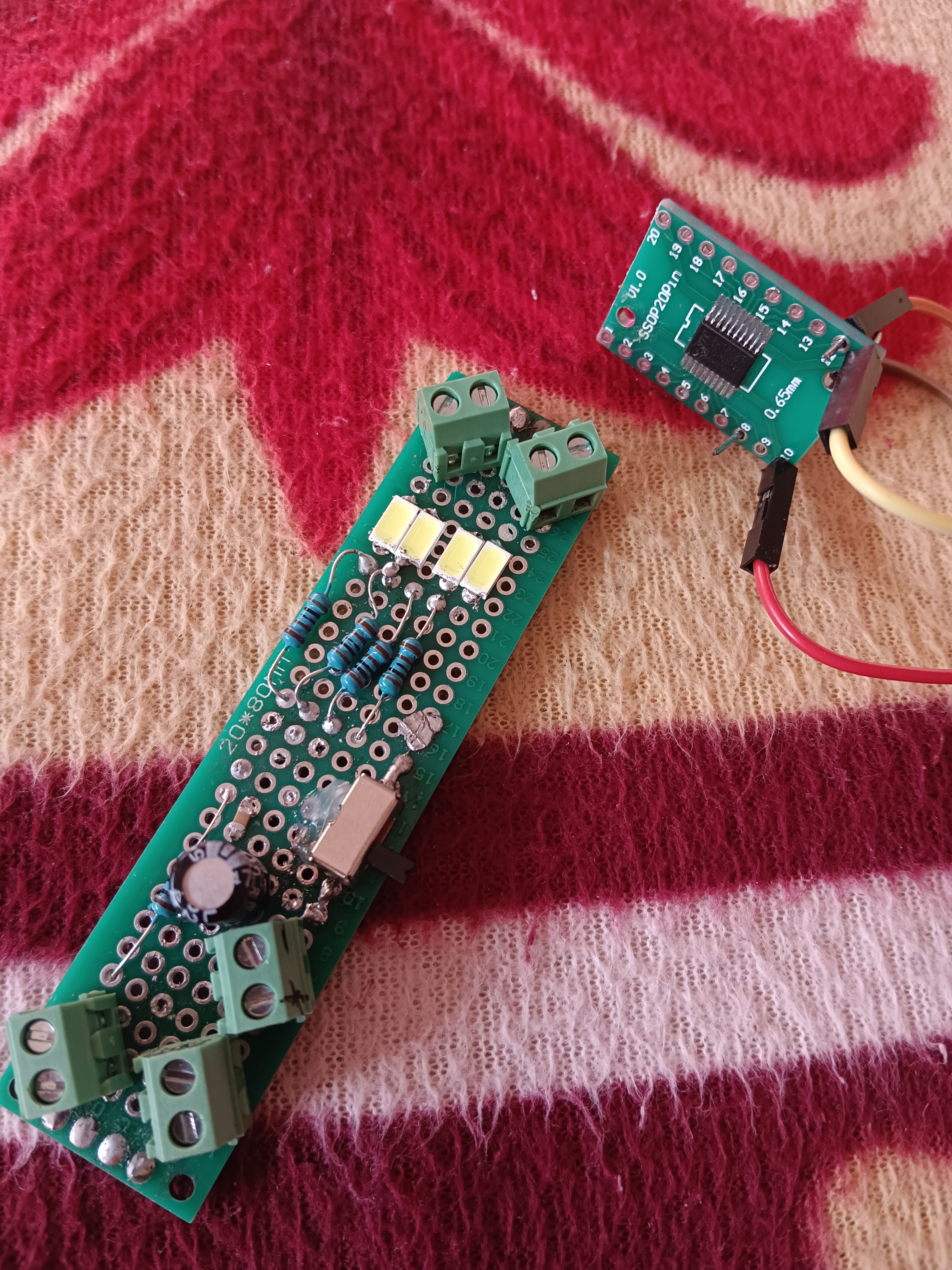

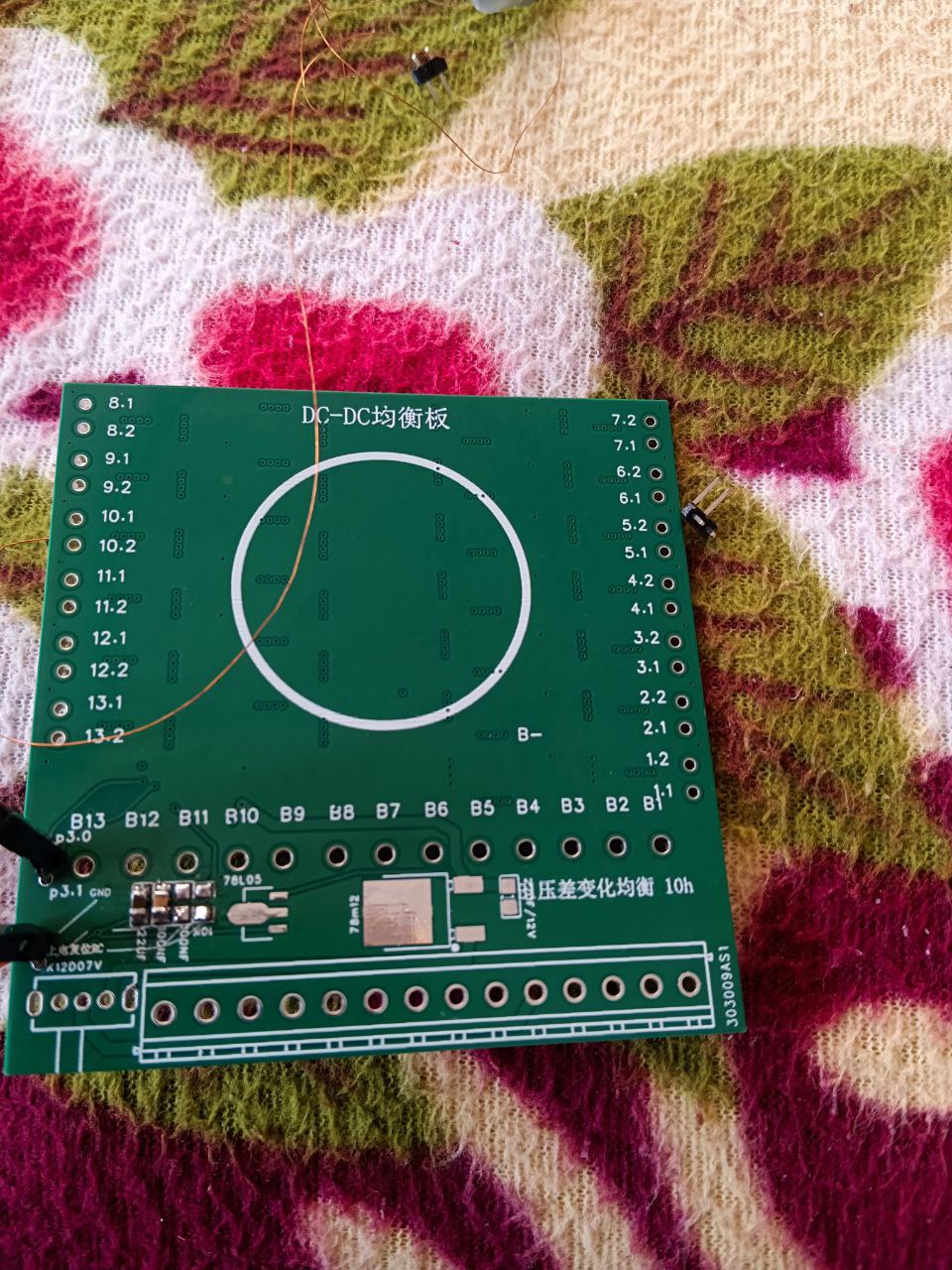

下为准备配件和焊接好的图片



没有实验箱也是拼了，硬整了个点灯线路，

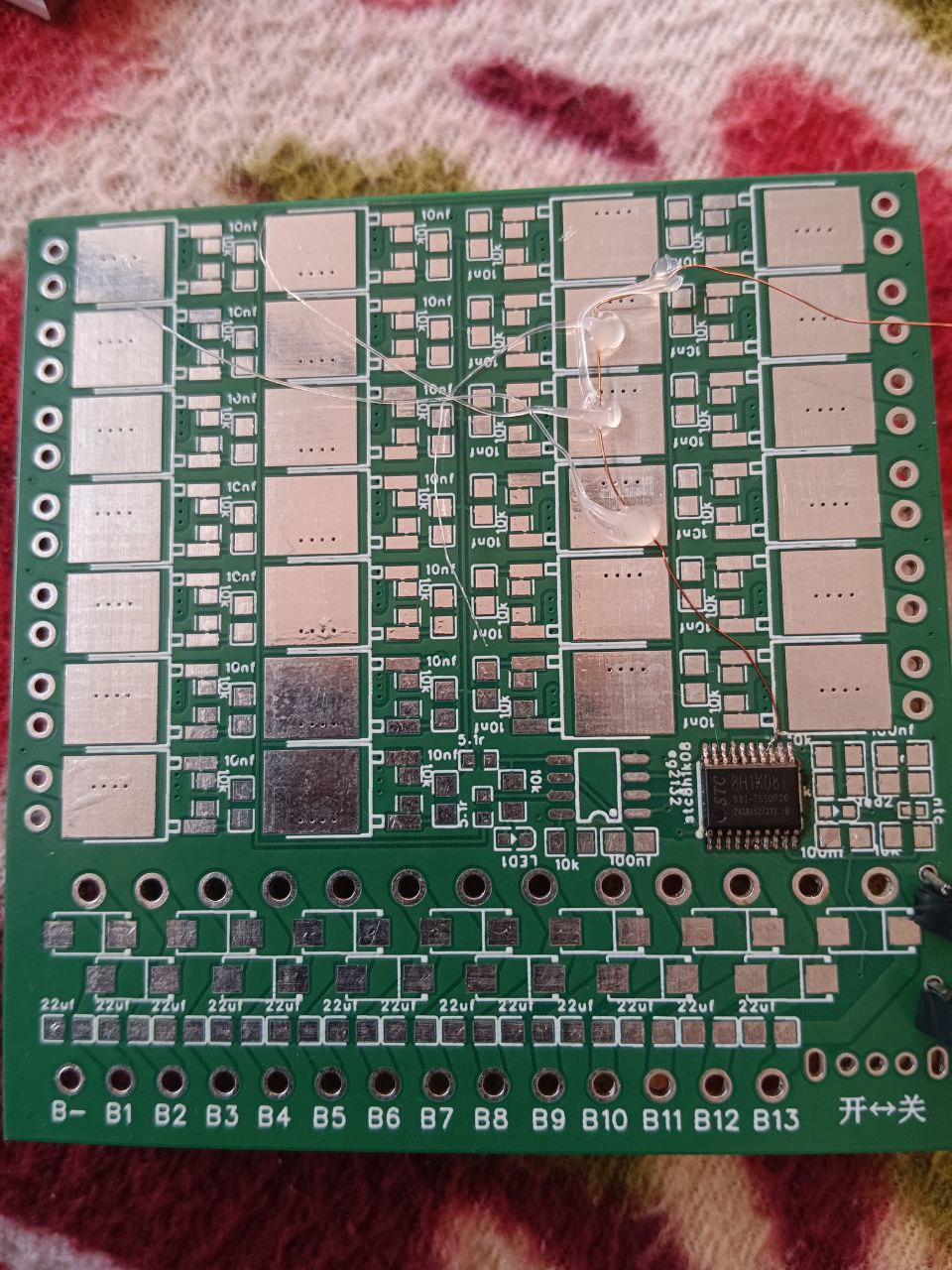

用备用芯片搞了迷你测试板


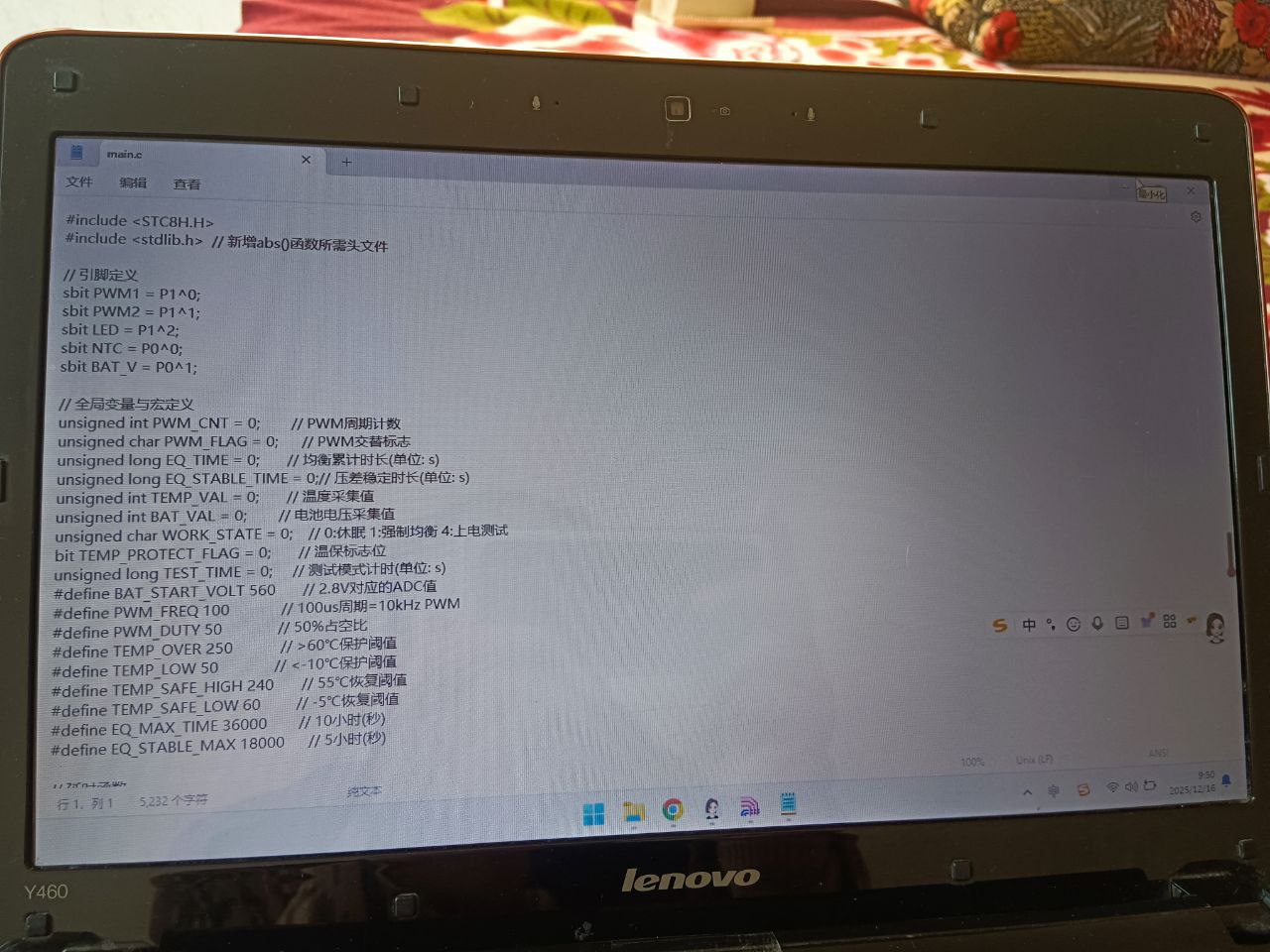

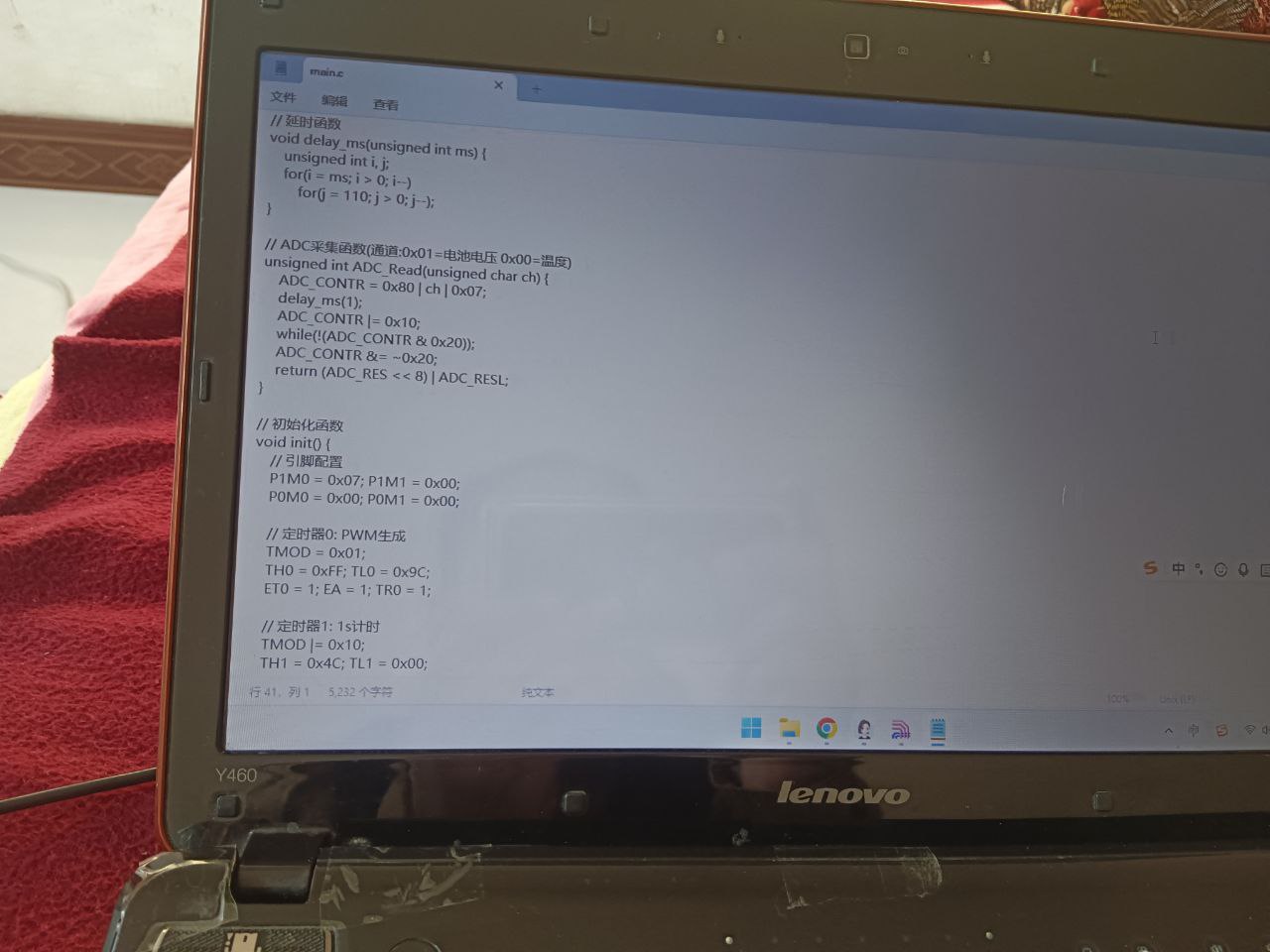

下为利用点灯程序测试个人程序视频

rvfa***

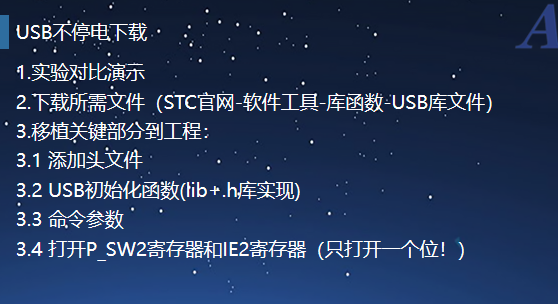

打卡第四集，不停电下载，
感言：下载过一回后，后续程序无此代码，都可以实现不停电下载，编译进了平常不擦除的区域，挺方便的！
正好方便测试顶顶顶

移植示例文件，到之前的已配置好的点灯程序



//#include "ai8051u.h"                //调用头文件
#include "stc8h.h"                //调用头文件
//更改头文件
#include "stc32_stc8_usb.h"                //调用头文件这个是通用的


char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";       //继续COPY


void main(void)
{
//        P0M0 = 0;                //P0端口(P00-P07)为准双向口
//        P0M1 = 0;
//
//        P4M0 = 0;                //P4端口为准双向口
//        P4M1 = 0;
//更改引脚代码
            P1M0 = 0x00; P1M1 = 0x00;     //p1(0-7)为准双向口
      P3M0 &= ~0xfc; P3M1 &= ~0xfc;    //p3(2-7)为准双向口

            P_SW2 |= 0x80;                //B7位写1，使能访问XFR
        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置


        while(1)
        {
//                P40 = 0;        //P40端口输出0V
//                P00 = 0;        //P00端口输出0V
//                P01 = 0;        //P01端口输出0V
//更改端口及电平为高电平点亮，适配led共阴电路设计

                P35 = 1;        //P35端口输出高电平
                P11 = 1;        //P11端口输出高电平
                P10 = 1;        //P10端口输出高电平
                P34 = 1;        //P34端口输出高电平
                        if (bUsbOutReady)
        {
            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }
        }
}

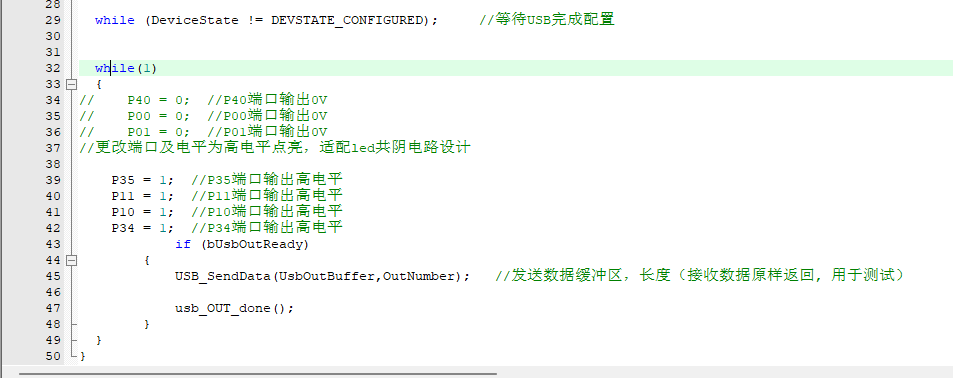

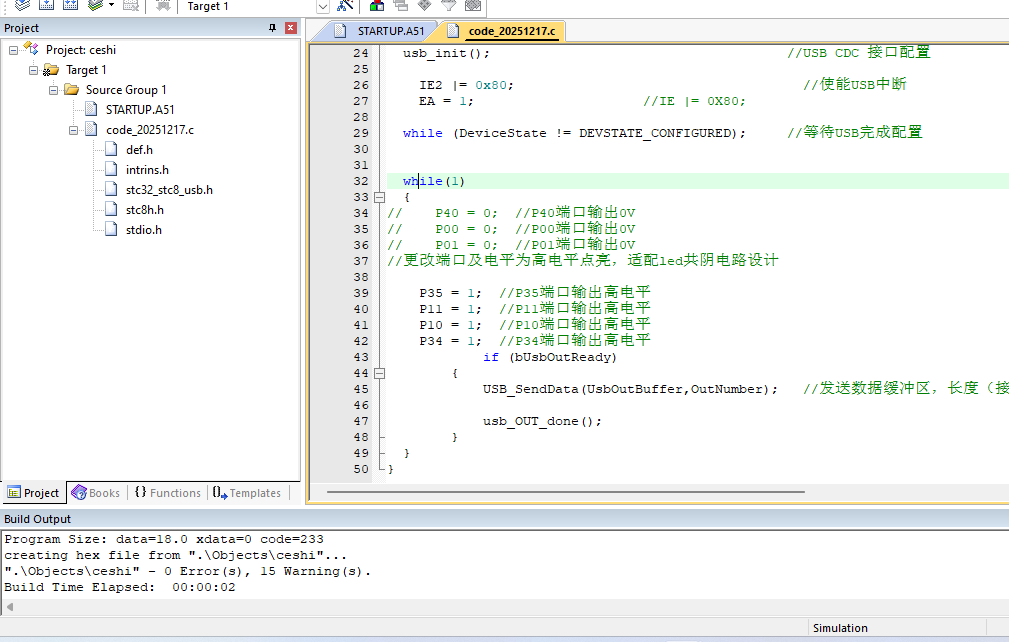

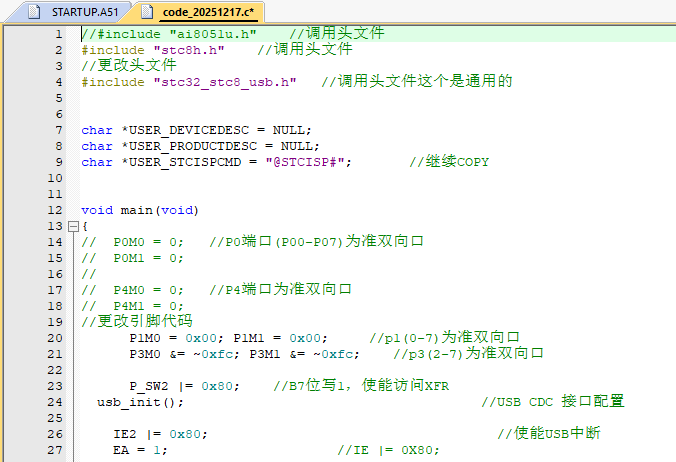

下为程序截图


编译成功，无视警告

编译程序后自动不停电下载，下为测试视频


修改连动太方便了，于我而言不用怼接头了！方便的不是一点点。

rvfa***

打卡第5集，
从ISP软件打开AICUBE图形编程软件


软件里很丰富，可视化编程，很便捷直观

左击显示引脚支持
的功能

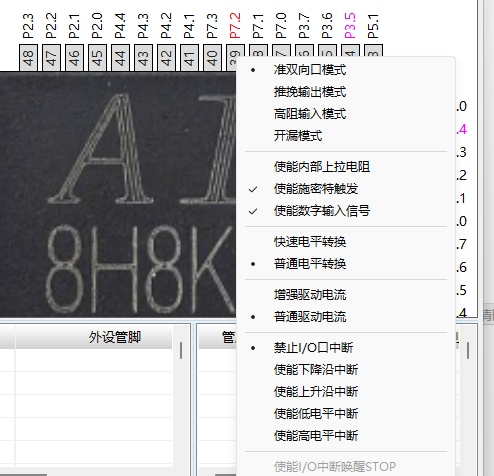

右击修改输出模式，各种使能、中断、电平、电流，

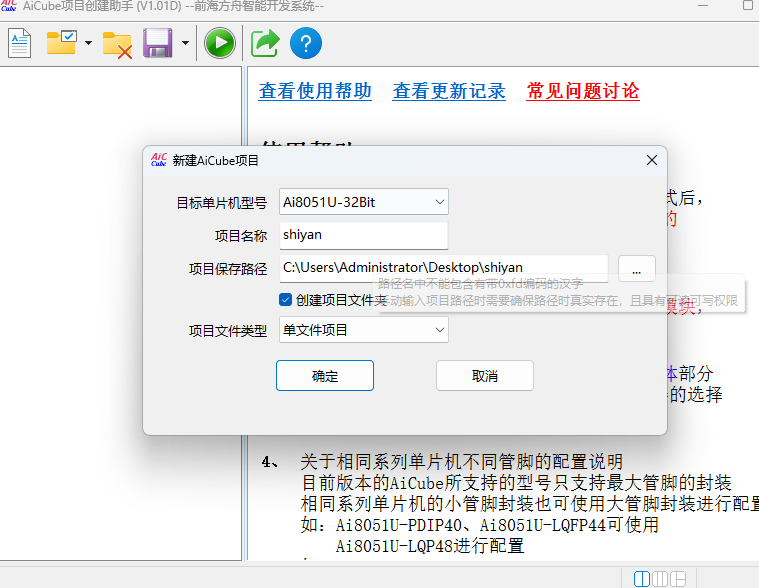

新建项目

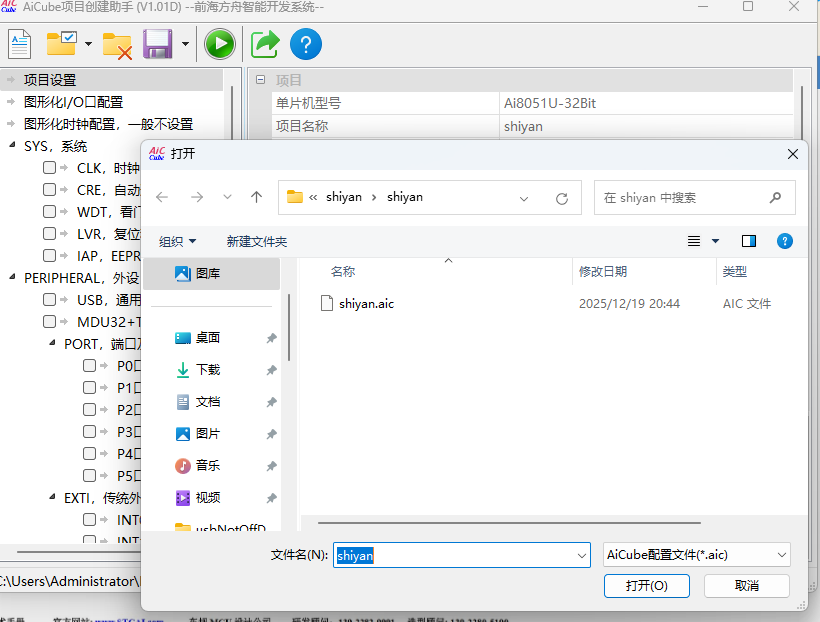

打开项目

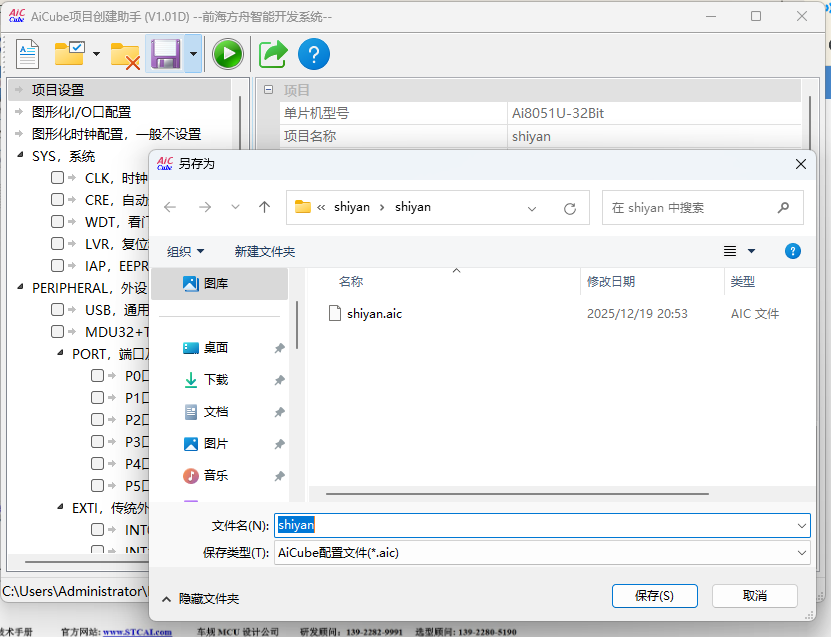

保存项目

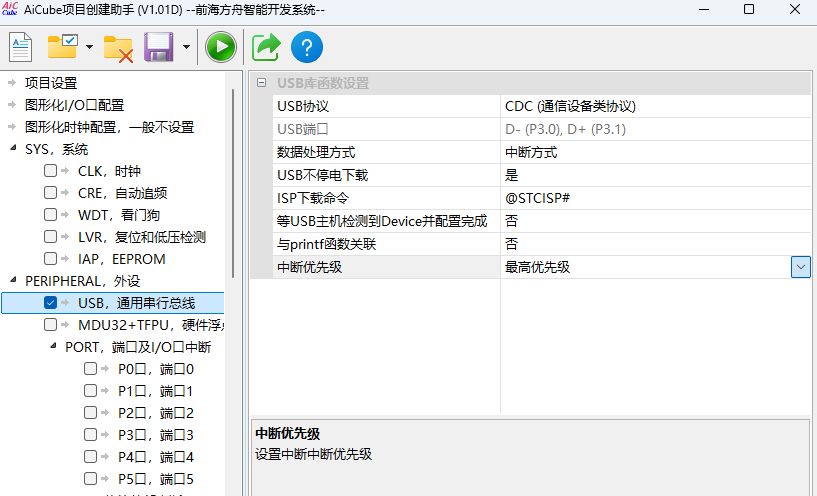

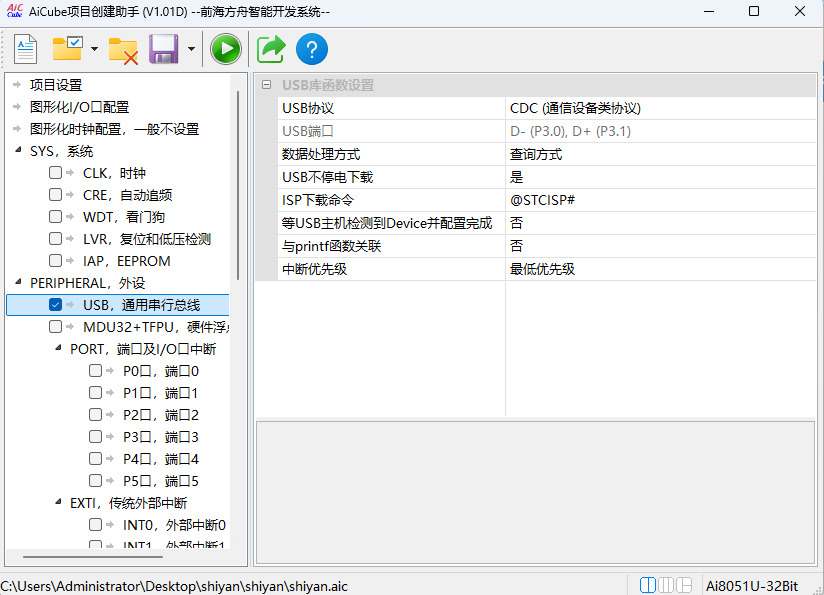

修改要用的程序选项，挺方便的，当个模板使就比外部的AIapp要更好吧，程序可以无BUG直出

生成KEIL程序代码

关闭AICUBE

创建的PRINT项目录，

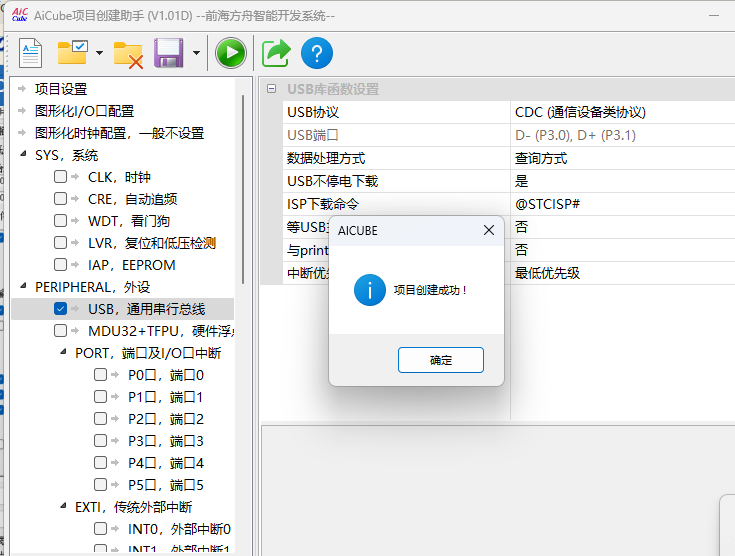

创建成功

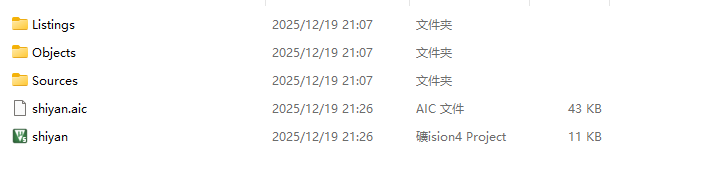

项目目录

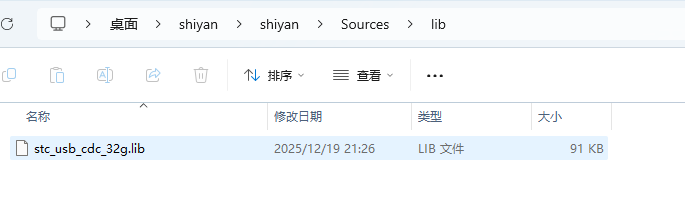

库文件

打开创建的程序，已有main.c,usb库文件，各种必要函数

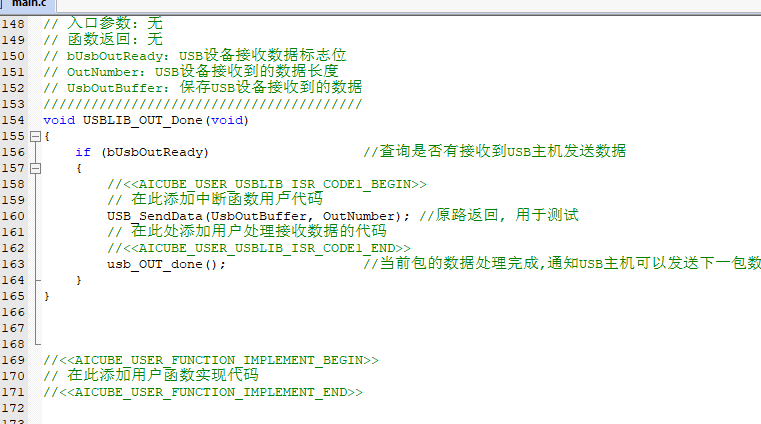

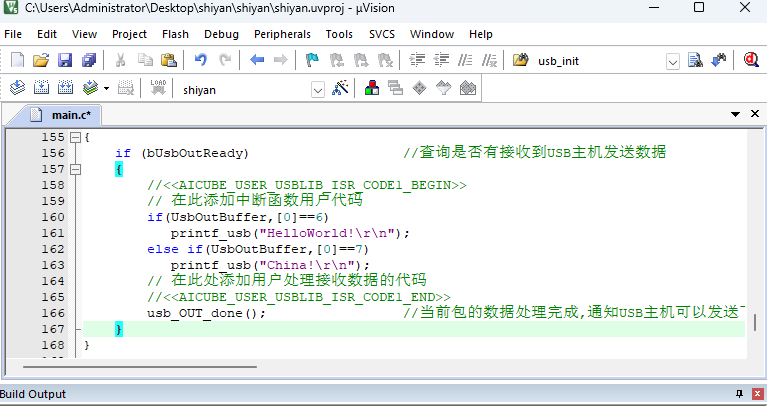

添加Print代码到USB查询IF子代码中

分屏4个一样的窗口可以随意下拉实现全局观察

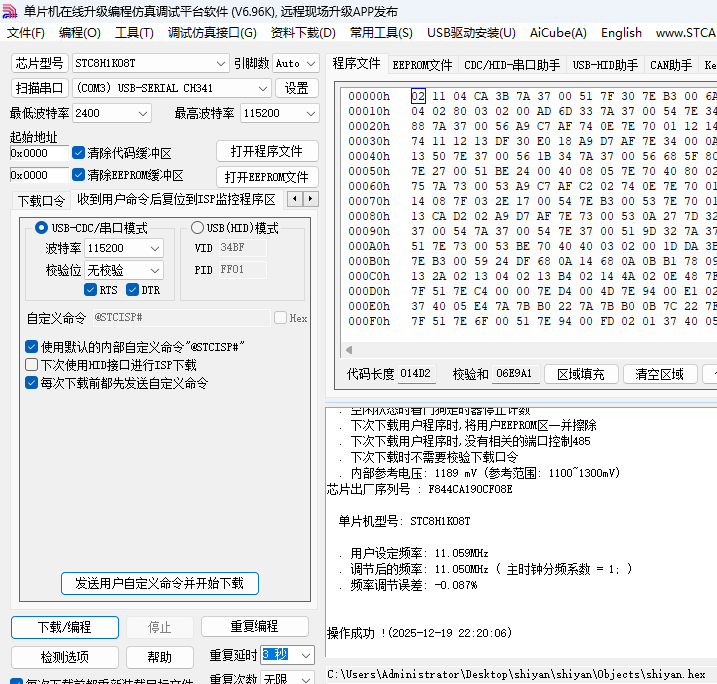

连接好芯片下载程序，打开文件，此处用STC8H1K08T替代

下载成功

回送文本失败，明日继续，
经测试多个实验程序，确认非官方TTL的原因

rvfa***

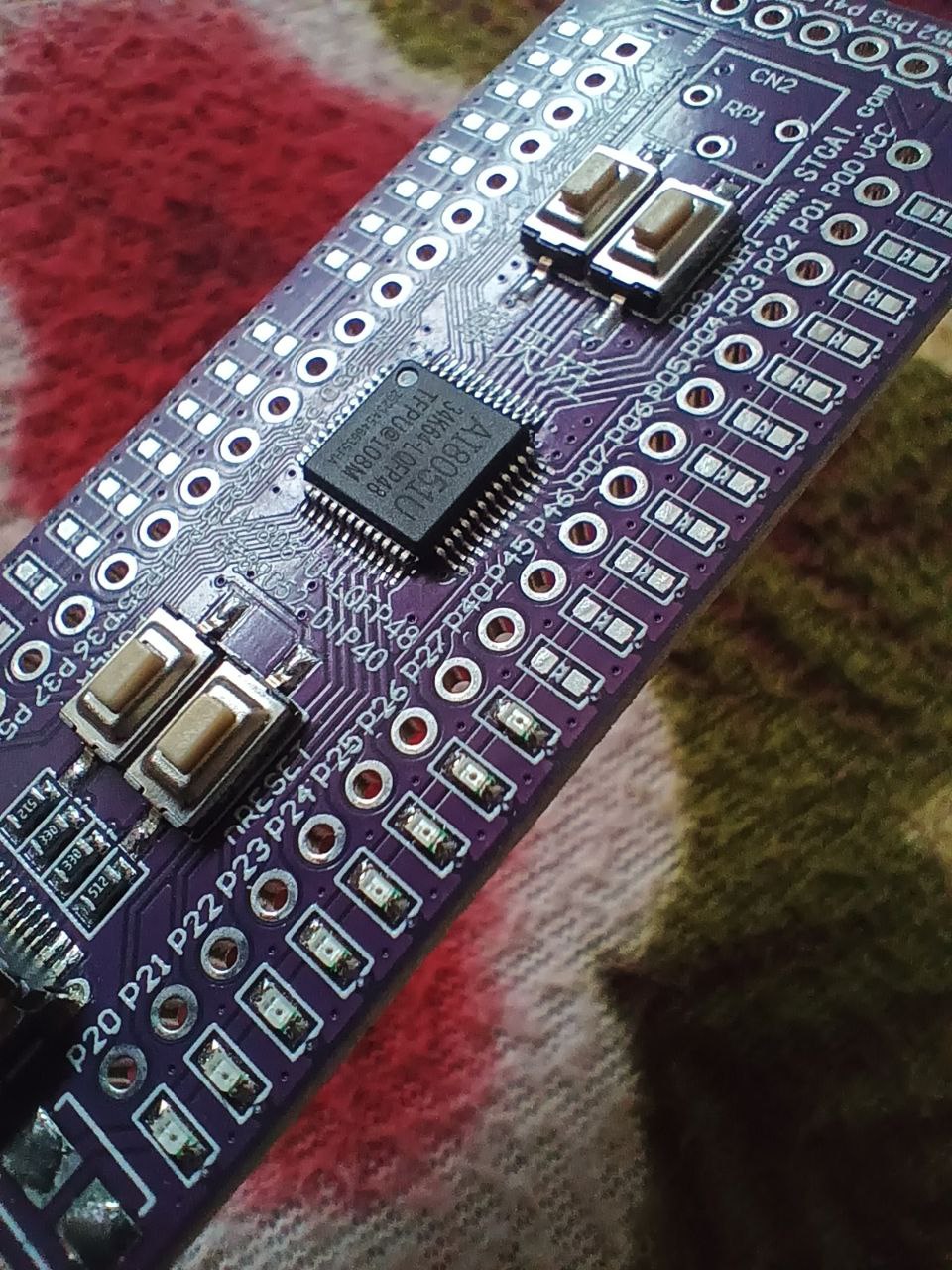

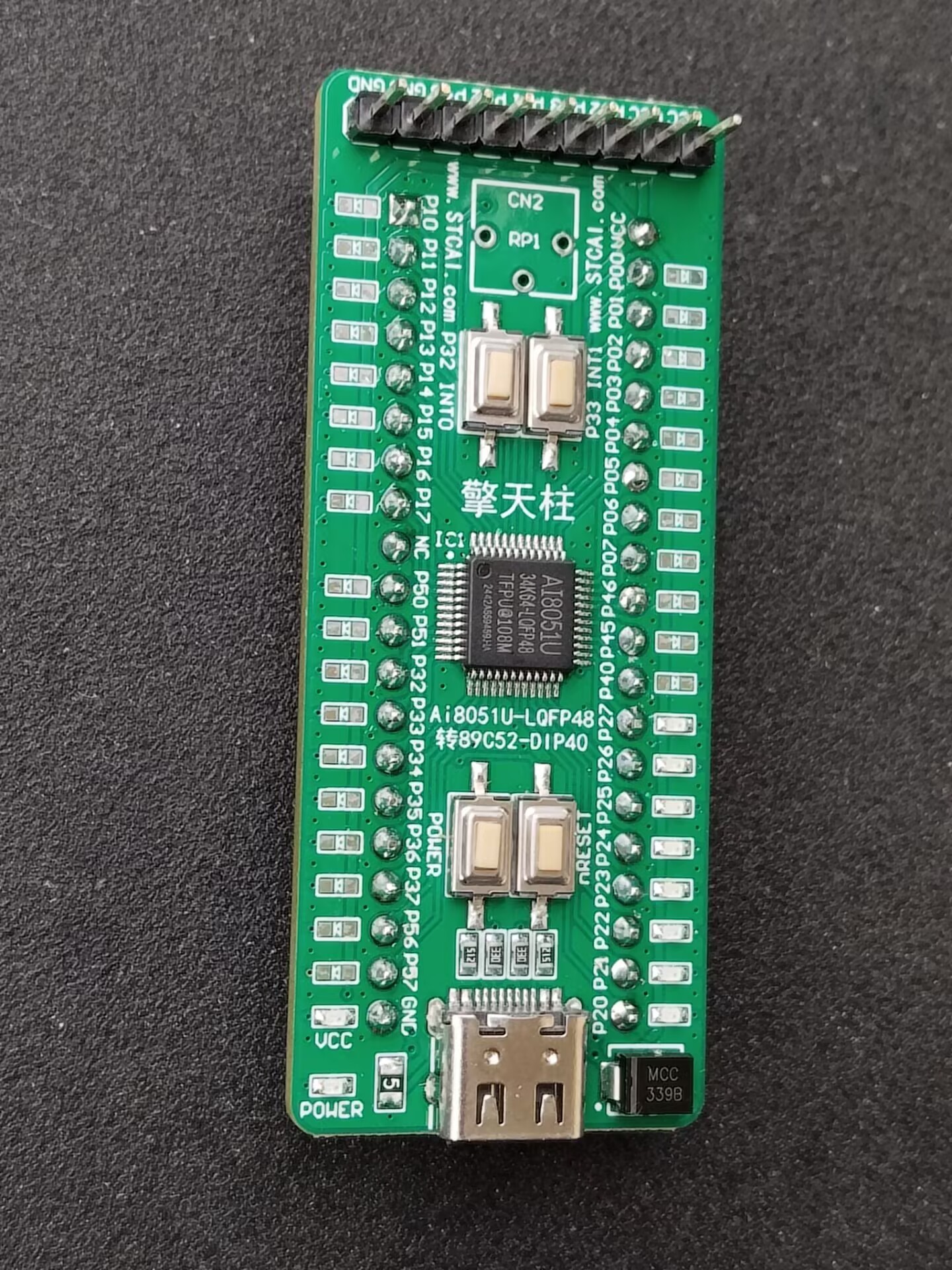

收到了官方免费邮寄的AI8051U擎天柱学习板，继续做printf实验

下载成功，成功有了COM5,USB-CDC,CDC口

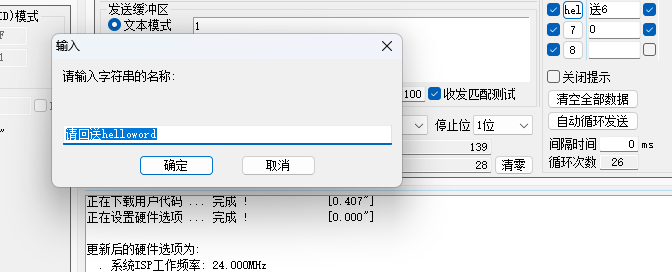

修改按钮，突然发现之前是设置错了，难怪之前总出错，
6是要改的按钮名，空的地方是要发送的数字，

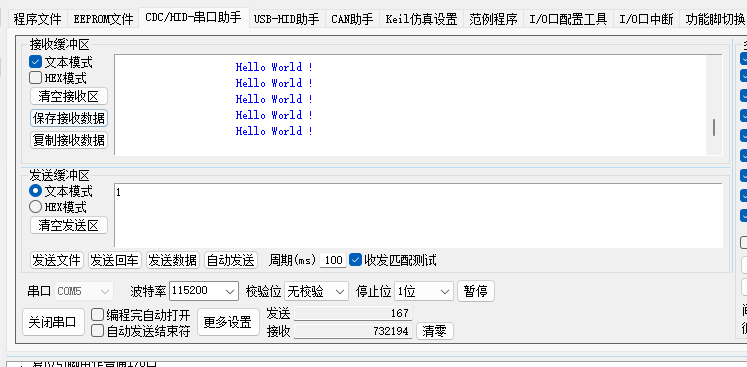

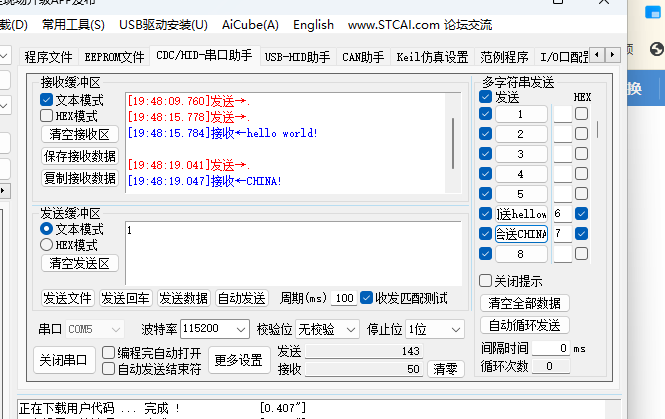

完成PRINTF实验，成功回送





第2个查询和第1个实质是一样的，不做重复实验

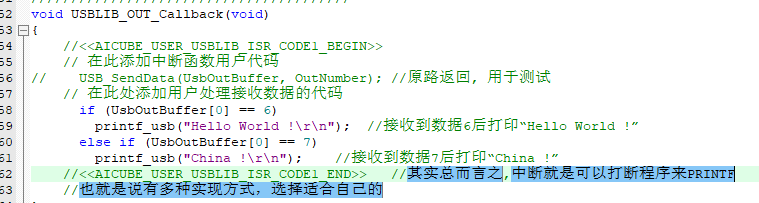

接着第3个中断实验,AICIUBE是真的方便！

查询和中断是两种实现方式，选择适合自己的

rvfa***

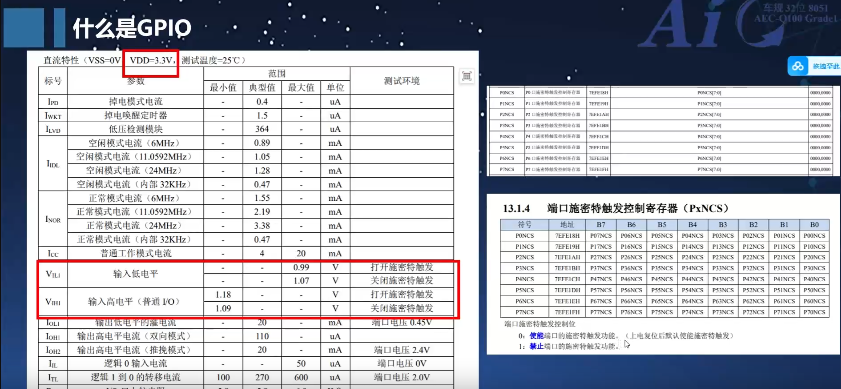

第6集打卡，初识高低电平

拉电流和普通电流

施密特触发原来是这么回事

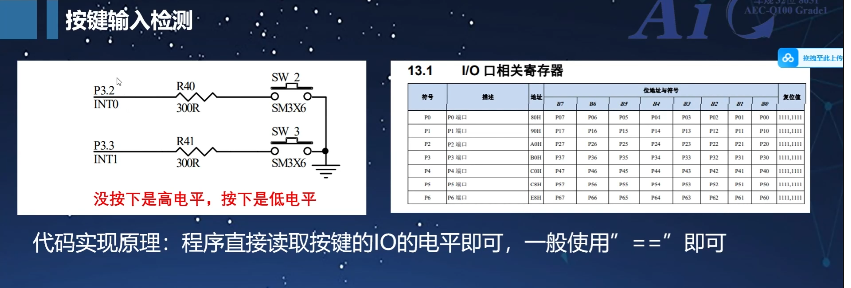

线路按钮共阳极高电平，用低电平控制

用0和1代表电平状态捕捉按钮动作

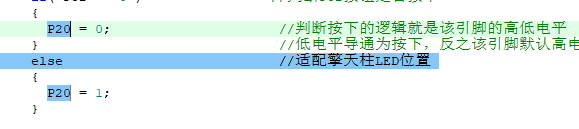

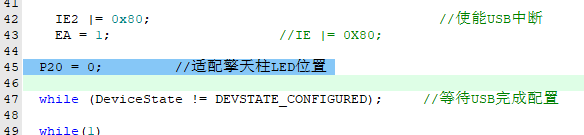

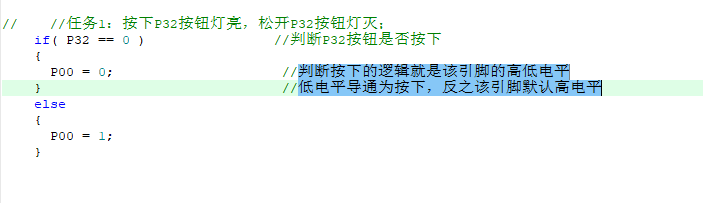

任务1适配擎天柱LED引脚位置

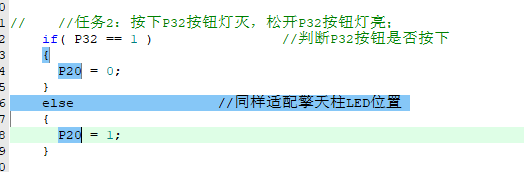

任务2

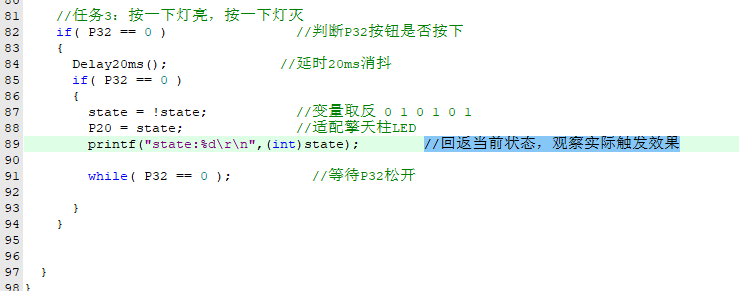

任务3 按一次电平反转一次，并用程序消抖，PRINTF回返状态，之后可用于测试自己程序的执行情况，赞

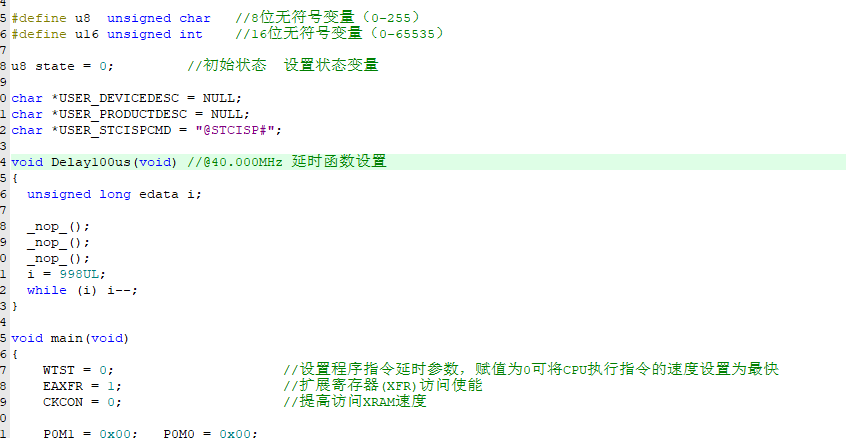

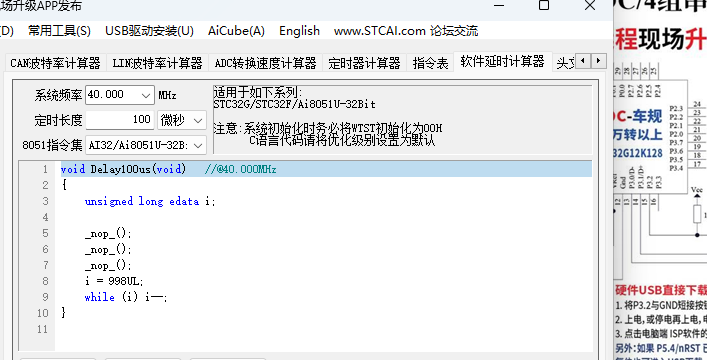

设置状态变量，设置延时函数，设置寄存器相关

rvfa***

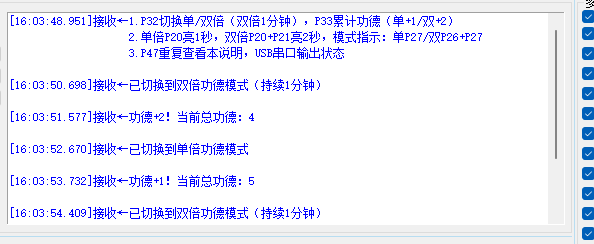

第7集打卡，功德双倍计数，适配擎天柱LED及按键
功德计数小练.zip (90.97 KB, 下载次数: 0)

2025-12-24 12:44 上传

点击文件名下载附件
整个示例

整个试例
main.c (8.53 KB, 下载次数: 1)

2025-12-24 12:44 上传

点击文件名下载附件
仅代码

仅代码


// 引入STC32G系列单片机核心寄存器定义头文件，包含寄存器地址、位定义等基础配置
#include "ai8051u.h"
// 引入STC32 USB-CDC虚拟串口驱动头文件，实现USB串口通信功能
#include "stc32_stc8_usb.h"
// 引入51单片机内置函数头文件（如_nop_等），本程序主要用于延时函数底层支撑
#include "intrins.h"

// 自定义数据类型别名，简化代码书写：u8对应无符号字符型（0-255），u16对应无符号整型（0-65535）
#define u8  unsigned char
#define u16 unsigned int

// 全局状态变量定义
bit double_flag = 0;          // 单/双倍模式标志位：0=单倍模式（+1），1=双倍模式（+2）
u16 total = 0;                // 累计功德总数，记录所有按键操作的总数值
u16 double_time_left = 0;     // 双倍模式剩余时间（单位：秒），初始为0，切换双倍时设为60
u8 LED_mode = 0;              // LED亮灯模式：0=灭，1=单倍模式亮P20，2=双倍模式亮P20+P21
u8 LED_timer = 0;             // LED亮灯计时变量（单位：0.5秒），控制LED点亮时长

// USB-CDC虚拟串口必需的配置参数（驱动底层要求，不可删除）
char *USER_DEVICEDESC = NULL;    // 设备描述符指针，CDC驱动识别设备用，此处暂不自定义
char *USER_PRODUCTDESC = NULL;   // 产品描述符指针，CDC驱动识别产品用，此处暂不自定义
char *USER_STCISPCMD = "@STCISP#";// ISP下载指令标识，STC烧录工具识别用，固定值

// 20毫秒延时函数（按键消抖专用）
// 24MHz晶振下，通过空循环实现约20ms延时，满足按键消抖的最小时间要求
void Delay20ms(void) {
    unsigned long i = 119998UL; // 延时计数常量，经实测匹配24MHz晶振下20ms延时
    while (i--);               // 空循环递减，消耗CPU时钟实现延时
}

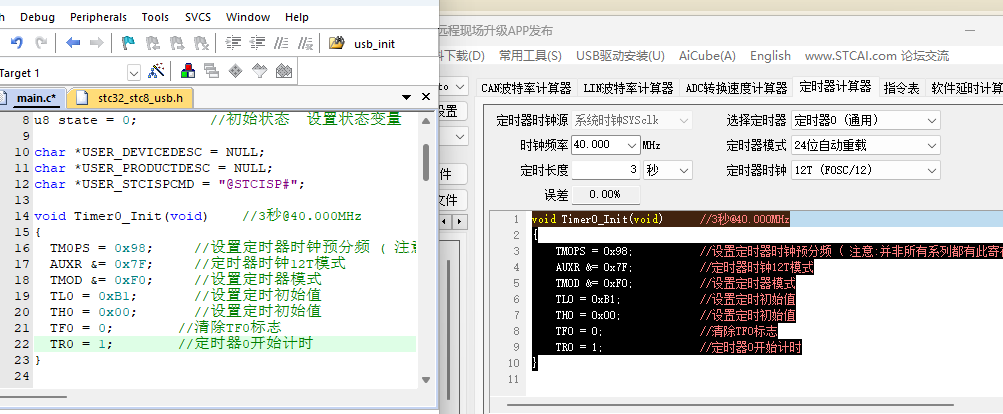

// 定时器0初始化函数
//工作频率24MHz工作频率24MHz工作频率24MHz工作频率24MHz工作频率24MHz工作频率24MHz
// 配置定时器0为16位自动重装模式，1秒触发一次中断，用于计时和LED控制
//
void Timer0_Init(void) {
    TM0PS = 0x0F;           // 定时器0预分频系数设置为1:16（24MHz/16=1.5MHz）
    AUXR &= 0x7F;           // 关闭定时器0高速模式，使用传统12T模式（1.5MHz/12=125kHz）
    TMOD &= 0xF0;           // 清空定时器0模式位，准备配置模式
    TMOD |= 0x01;           // 定时器0设为模式1（16位定时/计数模式，需手动重装初值）
    // 计算1秒定时初值：125kHz时钟，1秒需计数125000次，拆分16位初值
    TH0 = (65536 - 125000 % 65536) / 256;
    TL0 = (65536 - 125000 % 65536) % 256;
    TF0 = 0;                // 清空定时器0溢出标志位，避免误触发中断
    TR0 = 1;                // 启动定时器0计数
    ET0 = 1;                // 开启定时器0中断允许位，允许触发中断
}

//帮助信息打印函数（P47按键触发）
//通过USB-CDC虚拟串口打印操作提示，方便用户了解按键功能

void print_help(void) {
    printf("按 P32 切换功德单、双倍\r\n");          // 打印P32按键功能
    printf("按 P33 加功德：1倍+1，2倍+2（2倍持续60秒）\r\n"); // 打印P33按键功能
    printf("按 P47 看提示；P27亮1倍，P26/P27亮2倍\r\n");     // 打印LED状态说明
}

// 主函数（程序入口）
// 初始化硬件、处理按键事件、循环检测状态，是程序的核心逻辑入口
void main(void) {
    WTST = 0;                // 关闭看门狗（避免程序运行中被看门狗复位）
    EAXFR = 1;               // 开启扩展RAM访问（STC32G系列特有，提升内存使用效率）
    CKCON = 0;               // 时钟控制寄存器清零，使用默认时钟配置

    // IO口模式配置：全部设为推挽输出（LED）或准双向输入（按键）
    P0M1 = 0x00; P0M0 = 0xFF;  // P0口全部设为推挽输出（备用，本程序未使用）
    P1M1 = 0x00; P1M0 = 0xFF;  // P1口全部设为推挽输出（备用，本程序未使用）
    P2M1 = 0x00; P2M0 = 0xFF;  // P2口全部设为推挽输出（控制P20/P21/P26/P27 LED）适配擎天柱LED和按键
    P3M1 = 0x00; P3M0 = 0x00;  // P3口全部设为准双向输入（检测P32/P33按键）                                同上
    P4M1 = 0x00; P4M0 = 0x00;  // P4口全部设为准双向输入（检测P47按键）                                                同上
    P5M1 = 0x00; P5M0 = 0xFF;  // P5口全部设为推挽输出（备用，本程序未使用）
    P6M1 = 0x00; P6M0 = 0xFF;  // P6口全部设为推挽输出（备用，本程序未使用）
    P7M1 = 0x00; P7M0 = 0xFF;  // P7口全部设为推挽输出（备用，本程序未使用）

    // USB-CDC虚拟串口初始化
    usb_init();               // 初始化USB控制器，启动CDC虚拟串口
    IE2 |= 0x80;              // 开启USB中断（CDC通信必需）
    EA = 1;                   // 开启总中断（允许定时器0和USB中断触发）

    // LED初始状态配置（共阳LED：0=亮，1=灭）
    P27 = 0;  // P27常亮（单倍模式指示灯）
    P26 = 1;  // P26初始灭（双倍模式指示灯）
    P20 = 1;  // P20初始灭（按键反馈LED）
    P21 = 1;  // P21初始灭（双倍模式反馈LED）

    // 等待USB-CDC虚拟串口配置完成（避免串口未就绪时打印异常）
    while (DeviceState != DEVSTATE_CONFIGURED);

    // 初始化定时器0（启动1秒中断，用于计时和LED控制）
    Timer0_Init();

    // 主循环（程序核心，无限循环检测按键、处理状态）
    while (1) {
        // USB-CDC数据接收处理（防止串口缓冲区溢出）
        if (bUsbOutReady) {
                                        print_help();         // 调用帮助函数，若接收任何信息则发送

            usb_OUT_done();   // 清空USB接收缓冲区，准备下一次接收
        }

        // P32按键处理：切换单/双倍模式（带消抖）
        if (P32 == 0) {               // 检测P32按键按下（低电平有效）
            Delay20ms();              // 20ms消抖，排除机械抖动干扰
            if (P32 == 0) {           // 再次检测，确认按键真的按下
                double_flag = !double_flag;  // 翻转模式标志（0→1/1→0）
                if (double_flag == 1) {      // 切换到双倍模式
                    double_time_left = 60;   // 设置双倍模式时长为60秒
                    printf("双倍模式已开启！剩余%d秒\r\n", double_time_left); // 打印开启提示
                    P26 = 0;                // 点亮P26（双倍模式指示灯）
                } else {                      // 切换到单倍模式
                    double_time_left = 0;    // 清空剩余时间
                    printf("单倍模式已开启！\r\n"); // 打印开启提示
                    P26 = 1;                // 熄灭P26（双倍模式指示灯）
                }
                while (P32 == 0) Delay20ms(); // 等待按键释放，避免重复触发
            }
        }

        // P33按键处理：增加功德值（带消抖，区分单/双倍）
        if (P33 == 0) {               // 检测P33按键按下（低电平有效）
            Delay20ms();              // 20ms消抖，排除机械抖动干扰
            if (P33 == 0) {           // 再次检测，确认按键真的按下
                if (double_flag == 0) { // 单倍模式
                    total += 1;       // 功德值+1
                    printf("功德+1，当前功德%d\r\n", total); // 打印数值变化
                    LED_mode = 1;     // 设置LED模式为单倍（仅亮P20）
                    LED_timer = 2;    // LED亮2个0.5秒=1秒
                    P20 = 0;          // 点亮P20（按键反馈）
                } else {              // 双倍模式
                    total += 2;       // 功德值+2
                    printf("功德+2，当前功德%d（双倍时间）\r\n", total); // 打印数值变化
                    LED_mode = 2;     // 设置LED模式为双倍（亮P20+P21）
                    LED_timer = 4;    // LED亮4个0.5秒=2秒
                    P20 = 0;          // 点亮P20（按键反馈）
                    P21 = 0;          // 点亮P21（双倍模式反馈）
                }
                while (P33 == 0) Delay20ms(); // 等待按键释放，避免重复触发
            }
        }

        // P47按键处理：打印帮助信息（带消抖）
        if (P47 == 0) {               // 检测P47按键按下（低电平有效）
            Delay20ms();              // 20ms消抖，排除机械抖动干扰
            if (P47 == 0) {           // 再次检测，确认按键真的按下
                print_help();         // 调用帮助信息打印函数
                while (P47 == 0) Delay20ms(); // 等待按键释放，避免重复触发
            }
        }

        // 实时更新LED状态：确保P27常亮，P26跟随双倍模式标志
        P27 = 0;  // P27始终亮（单倍模式基础指示灯）
        P26 = double_flag ? 0 : 1; // 三元运算符：双倍模式亮P26，单倍模式灭
    }
}

//定时器0中断服务函数（1秒触发一次）
// 处理双倍模式计时、LED亮灯时长控制，是程序的定时核心
void Timer0_Isr(void) interrupt 1 { // interrupt 1表示定时器0中断（中断号1）
    // 手动重装定时器0初值（模式1无自动重装，需手动赋值）
    TH0 = (65536 - 125000 % 65536) / 256;
    TL0 = (65536 - 125000 % 65536) % 256;

    // 双倍模式剩余时间递减（仅在时间>0时执行）
    if (double_time_left > 0) {
        double_time_left--;  // 剩余时间-1秒
    }
    // 双倍模式时间耗尽，自动切回单倍模式
    if (double_time_left == 0) {
        double_flag = 0;     // 切换为单倍模式
        P26 = 1;             // 熄灭P26（双倍模式指示灯）
    }

    // LED亮灯时长控制（1秒递减两次=0.5秒/次，）
    if (LED_timer > 0) {
        LED_timer--;                // 亮灯计时-1（0.5秒）
        if (LED_timer == 0) {       // 计时耗尽，关闭LED
            P20 = 1;                // 熄灭P20
            if (LED_mode == 2) {    // 双倍模式需额外熄灭P21
                P21 = 1;            // 熄灭P21
            }
            LED_mode = 0;           // 重置LED模式为灭
        }
    }
}

神***

要 做到 USB不停电下载；
要 尝试 AiCube 图形化自动配置生成程序工具；
推荐优先看的：
printf_usb("Hello World !\r\n")及
USB不停电下载, 演示视频链接：
https://www.stcaimcu.com/thread-19077-1-1.html

下载 最新的 AiCube-ISP-V6.96J 或以上版本软件 ！
深圳国芯人工智能有限公司-工具软件

下载 最新的 USB库函数，永远用最新的 USB库函数 ！
深圳国芯人工智能有限公司-库函数
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !

下载 最新的 Ai8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

下载 最新的 Ai8051U 实验指导书，
有 AiCube 图形化自动配置生成程序工具使用说明
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf


上面是 小李 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成


上面是 小赵 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成
