51开源，步进电机驱动 程序, 直接驱动, 或驱动步进电机驱动器 一共8个程序

vvv***

梁*** 发表于 2024-12-13 17:44
芯片发热功率 = 电流*压降，你测一下压降。

恩，确实压降太大了，占空比输出拉低点，发热就好些了

186803***

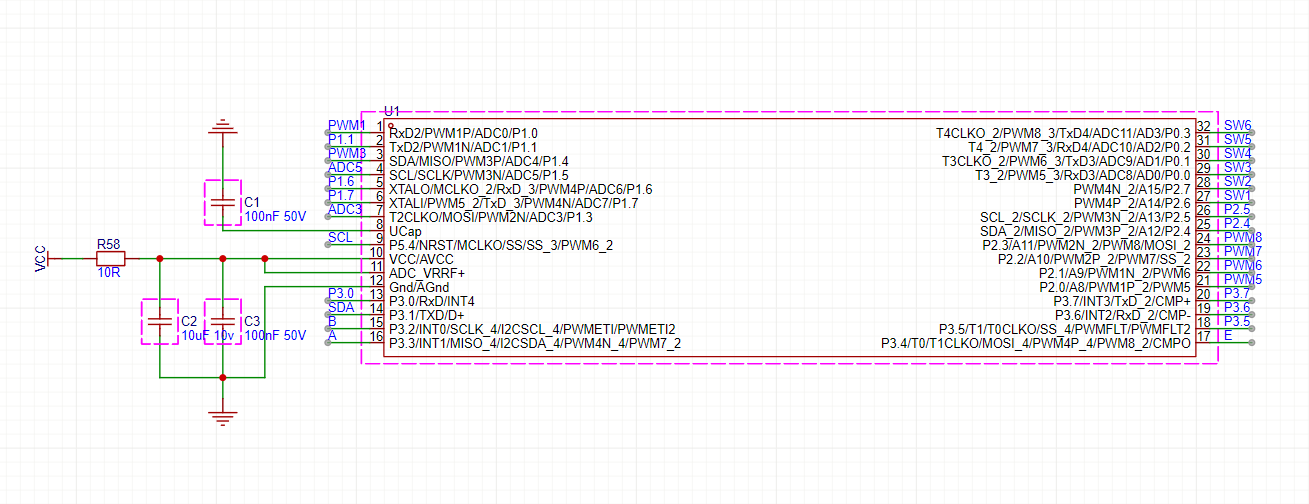

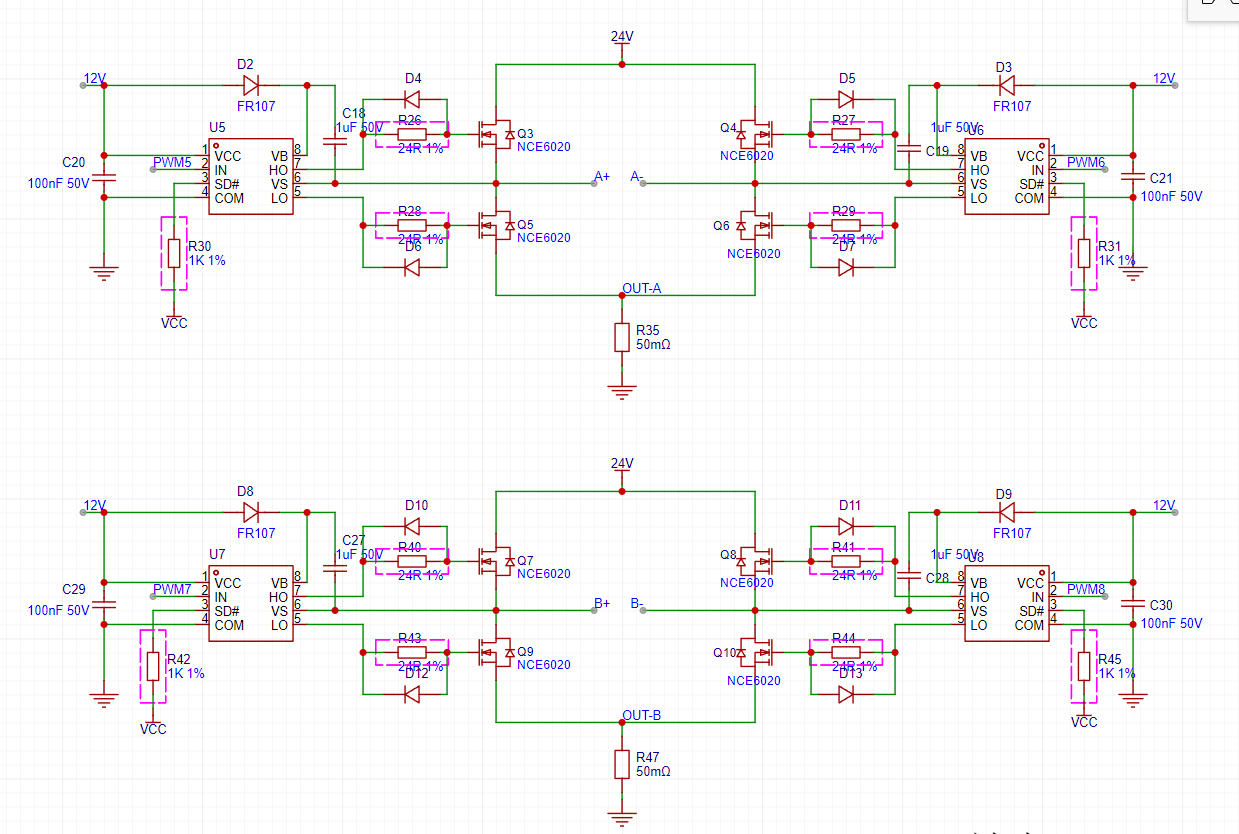

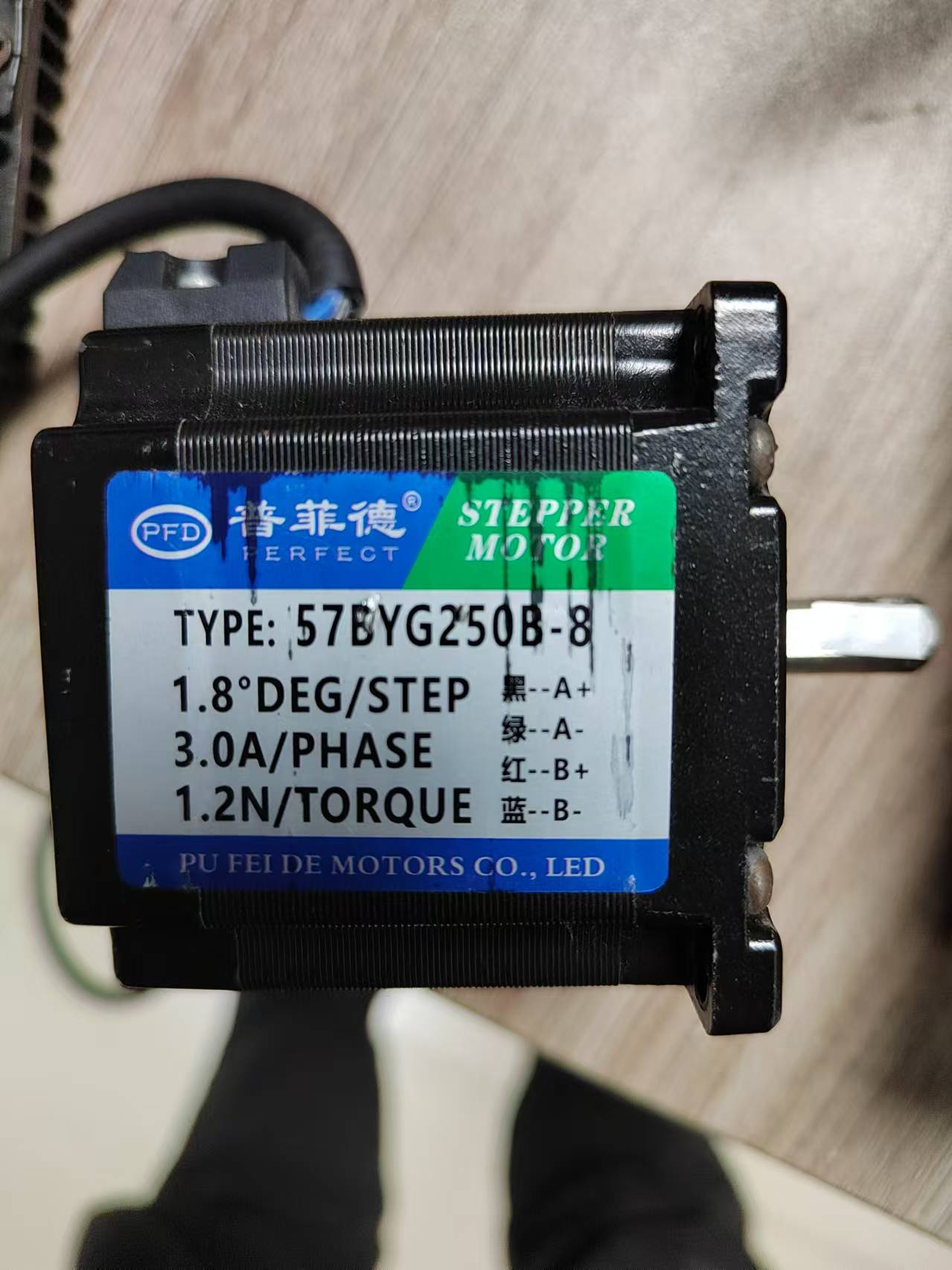

梁工，您好。我使用｛两相步进电机-细分驱动-STC8H-高级PWMB输出｝这个例子驱动步进电机，电机能转但发热很严重，程序就是用的你的源程序，没有改动过。用配套的驱动器就不会发热，这和驱动电路有关系吗？能否帮忙看一下，谢谢。

梁***

186803*** 发表于 2025-1-4 22:56
梁工，您好。我使用｛两相步进电机-细分驱动-STC8H-高级PWMB输出｝这个例子驱动步进电机，电机能转但发热很 ...

发热严重说明电流很大。我的例子只是简单的电压驱动，而专用驱动器是用电流来驱动，所以你要用低点的电压，比如12V，试下。

xiaoxi***

STC8H系列、STC32G系列有8个通道的PWM，可以控制8个电机驱动，这个好厉害哦

手机刷***

lzne*** 发表于 2023-9-15 22:18
一直在找这方面的资料，非常感谢，  刚才看了一下都是8开头的，是不是也可以用15系列有PCA的呀，  我想做二 ...

如何改为按键控制？

李***

想问下最高能设定多少K的脉冲频率

梁***

李*** 发表于 2025-2-20 14:22
想问下最高能设定多少K的脉冲频率

每个脉冲中断2次，控制1个电机最好不超过50KHz，多个电机最好不超过20KHz。
1.8度的步进电机使用较高的细分，就要使用较高的频率，对于大部分的应用，机械精度都不会太高，一般8细分（0.225度）就足够了，600转每分（即10转每秒）频率为16KHz。

李***

梁*** 发表于 2025-2-20 15:43
每个脉冲中断2次，控制1个电机最好不超过50KHz，多个电机最好不超过20KHz。
1.8度的步进电机使用较高的细 ...

发脉冲给驱动器的，就是说最高不超过50K

李***

梁*** 发表于 2025-2-20 15:43
每个脉冲中断2次，控制1个电机最好不超过50KHz，多个电机最好不超过20KHz。
1.8度的步进电机使用较高的细 ...

梁工，发现一个问题，比如发2000个脉冲，但是脉冲数会超出，是因为我用内部晶振的问题吗

李***

李*** 发表于 2025-3-19 11:31
梁工，发现一个问题，比如发2000个脉冲，但是脉冲数会超出，是因为我用内部晶振的问题吗 ...

已找到原因，粗心大意了
